4. Montaggio


Come abbiamo già avuto modo di vedere, in questa nuova versione il Banchetto 101 viene fornito completamente smontato con i componenti divisi in due box.

Spetta quindi all'utente, seguendo il dettagliato manuale fornito a corredo, occuparsi dell'assemblaggio; vediamone quindi insieme le varie fasi aiutandoci, come di consueto, con le immagini.


Microcool Banchetto 101 Rev. 3 Acrylic Black 4. Montaggio 1  Microcool Banchetto 101 Rev. 3 Acrylic Black 4. Montaggio 2

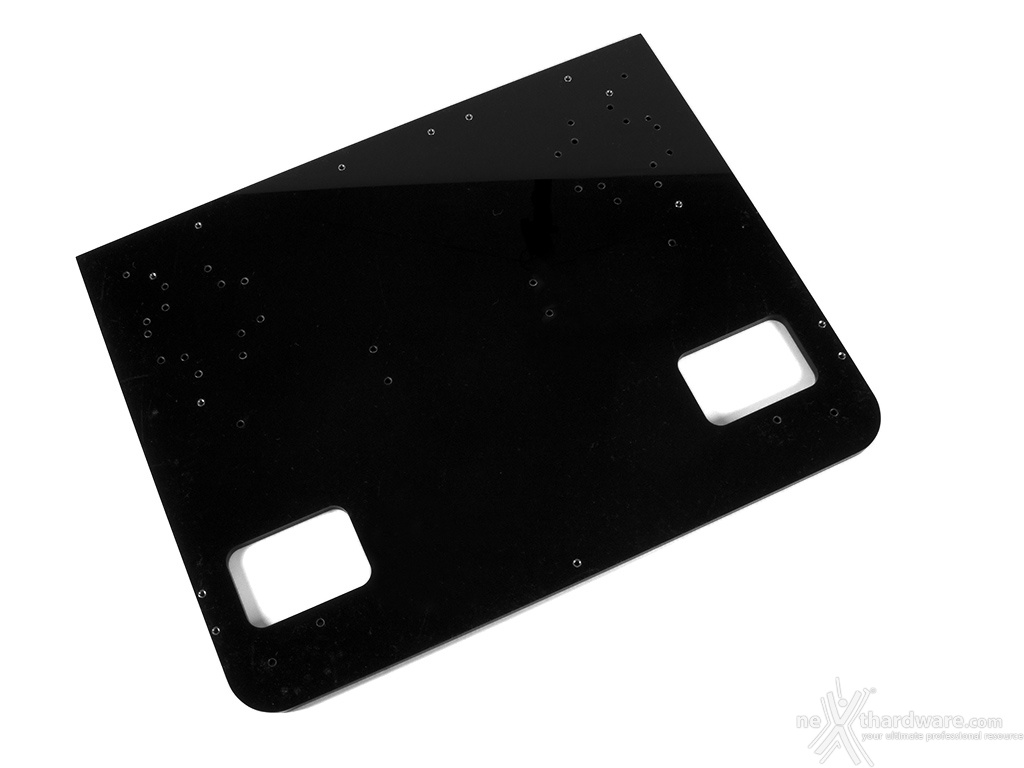

Iniziamo prendendo la lastra base ed avvitiamo i piedini nei fori filettati posti ai quattro angoli.


Microcool Banchetto 101 Rev. 3 Acrylic Black 4. Montaggio 3

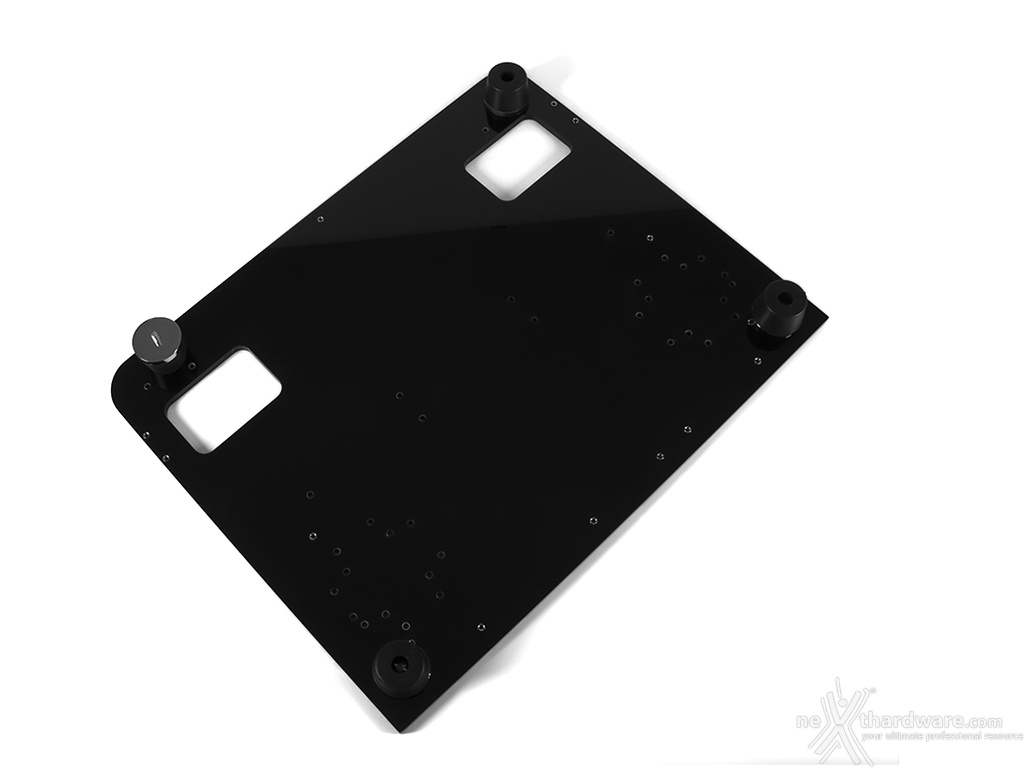

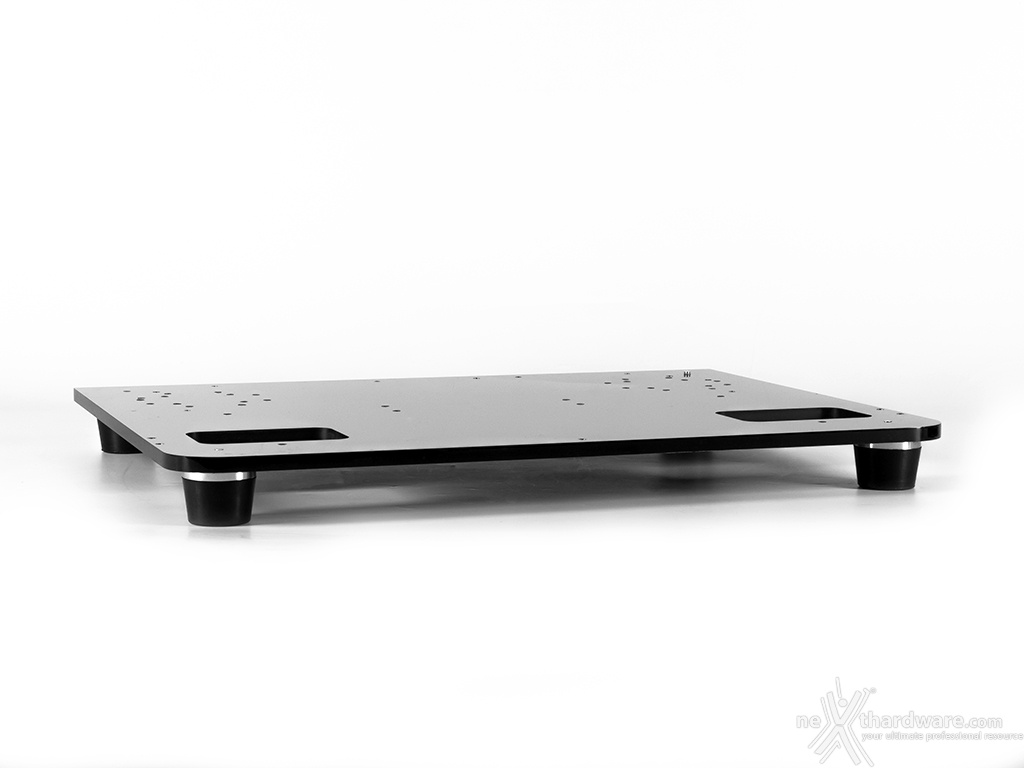

Questo è ciò che otterremo al termine dell'operazione sopra descritta.


Microcool Banchetto 101 Rev. 3 Acrylic Black 4. Montaggio 4

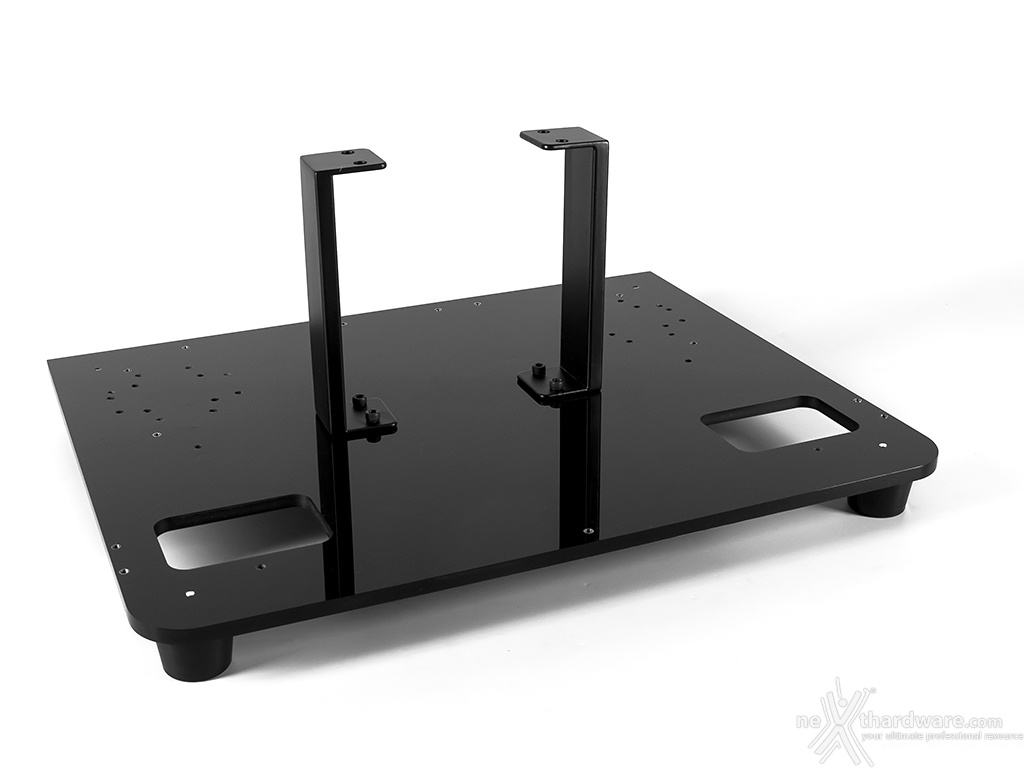

Preleviamo le staffe e le viti a brugola necessarie per ancorarle alla lastra base e andiamo a montarle come mostrato nell'immagine superiore.


Microcool Banchetto 101 Rev. 3 Acrylic Black 4. Montaggio 5

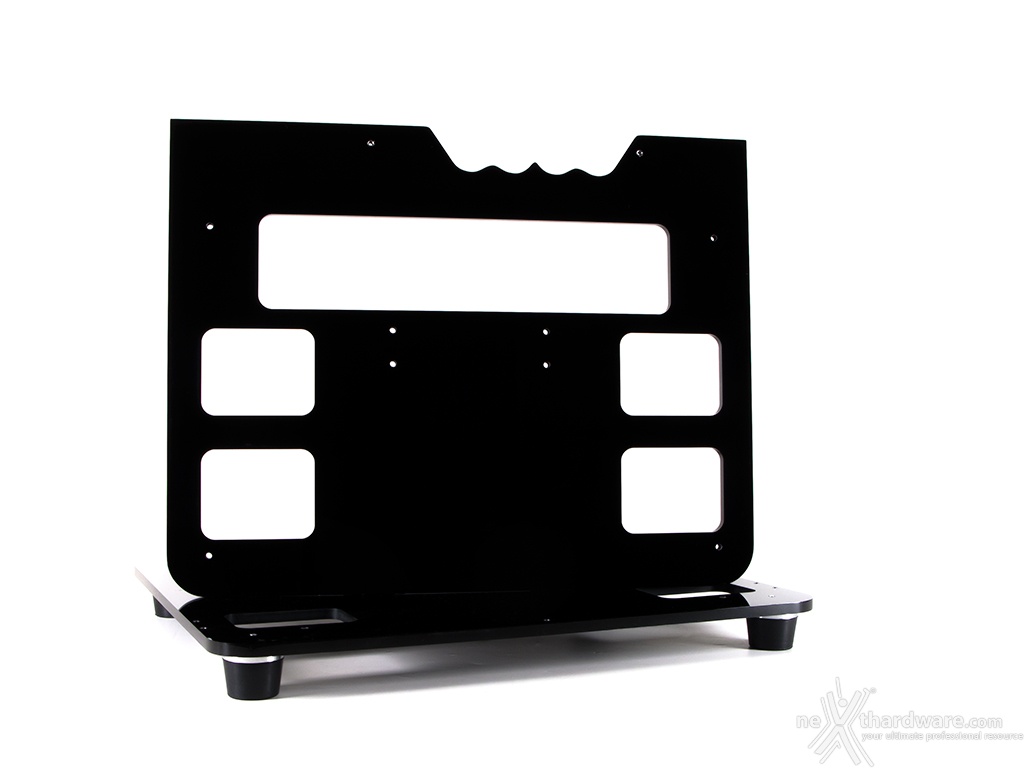

Prendiamo, quindi, la lastra mediana  e procediamo con l'assemblaggio sulle staffe centrali, sempre per mezzo delle viti a brugola fornite a corredo.


Microcool Banchetto 101 Rev. 3 Acrylic Black 4. Montaggio 6  Microcool Banchetto 101 Rev. 3 Acrylic Black 4. Montaggio 7


In alto possiamo osservare le due lastre montate, riprese da una diversa angolazione.
