8.Montaggio componenti_3


Proseguiamo nelle operazioni di assemblaggio. E' il turno del radiatore e del posizionamento delle “parti” del sistema di raffreddamento a liquido.


Microcool Banchetto 101 8.Montaggio componenti_3 1

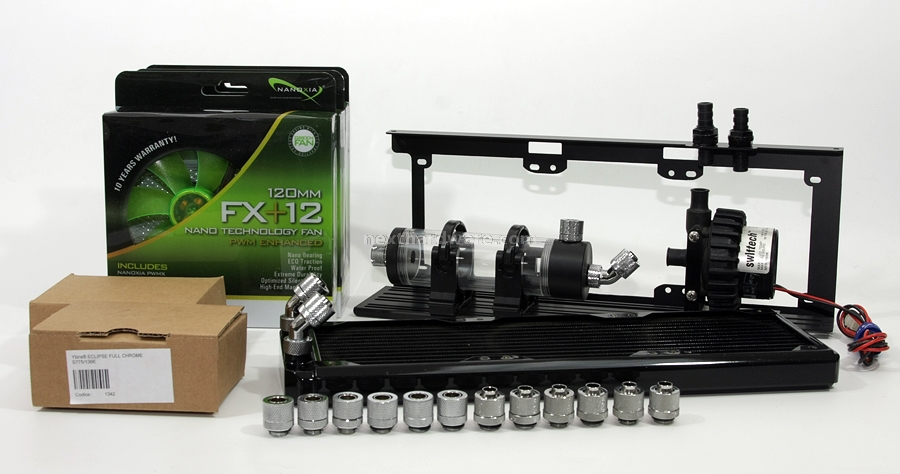

Nell'immagine vi mostriamo alcuni dei componenti dell'impianto.

  • Ventole Nanoxia FX+12 da 1250rpm

  • Vaschetta EK

  • Pompa Swiftec MCP655/D5Vario

  • Radiatore Triventola Black ICE

  • Raccorderia TFC

  • Waterbolck CPU e VGA by Ybris


Radiatore

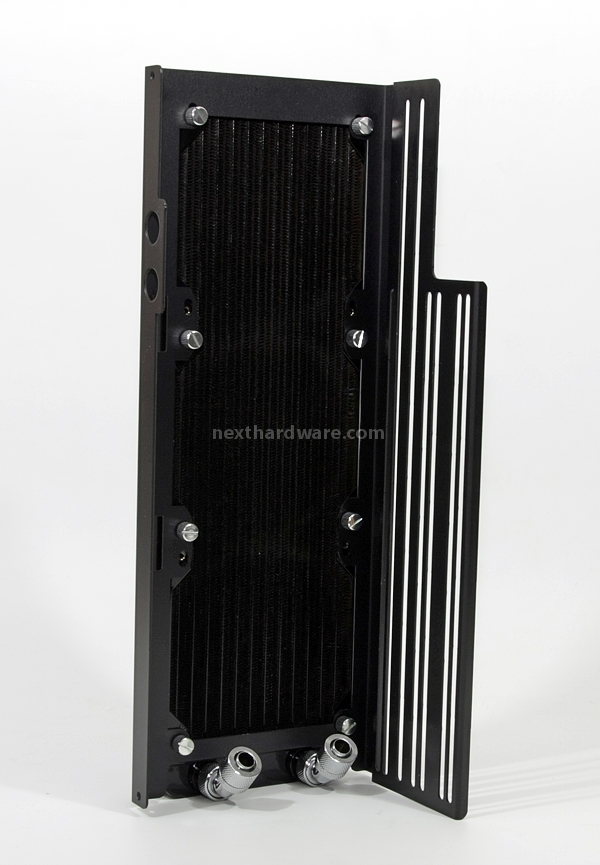

Facilissimo notare come sia semplice l'accoppiamento radiatore/frame, abbiamo utilizzato le viti con filettatura 6-32 che hanno fatto presa correttamente anche in presenza di filettature M4; in vista nella parte bassa due raccordi curvi “push-fittings” by TFC.

Microcool Banchetto 101 8.Montaggio componenti_3 2


Pompa e Vaschetta


Microcool Banchetto 101 8.Montaggio componenti_3 3

Microcool Banchetto 101 8.Montaggio componenti_3 4

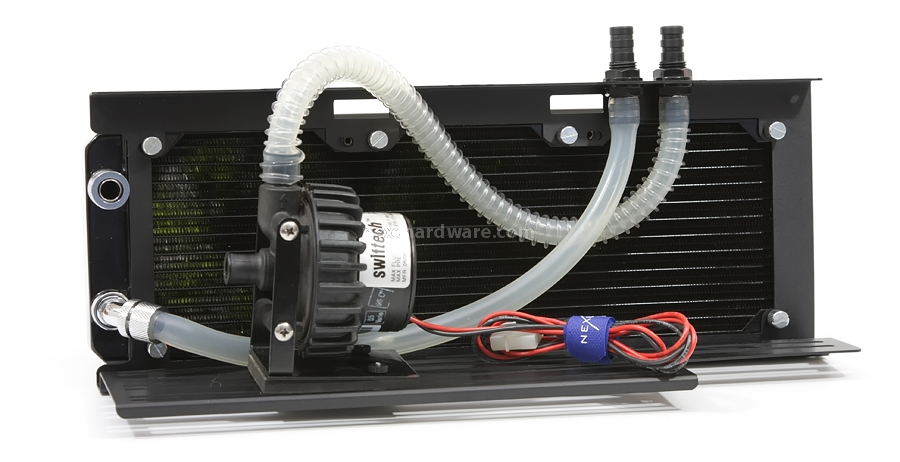

Una prima ipotesi di impianto, non adotteremo questa soluzione.

Questa è invece l'impostazione che abbiamo deciso di dare al nostro impianto a liquido. Nelle prossime immagini sarà tutto più chiaro.


Microcool Banchetto 101 8.Montaggio componenti_3 5

Microcool Banchetto 101 8.Montaggio componenti_3 6

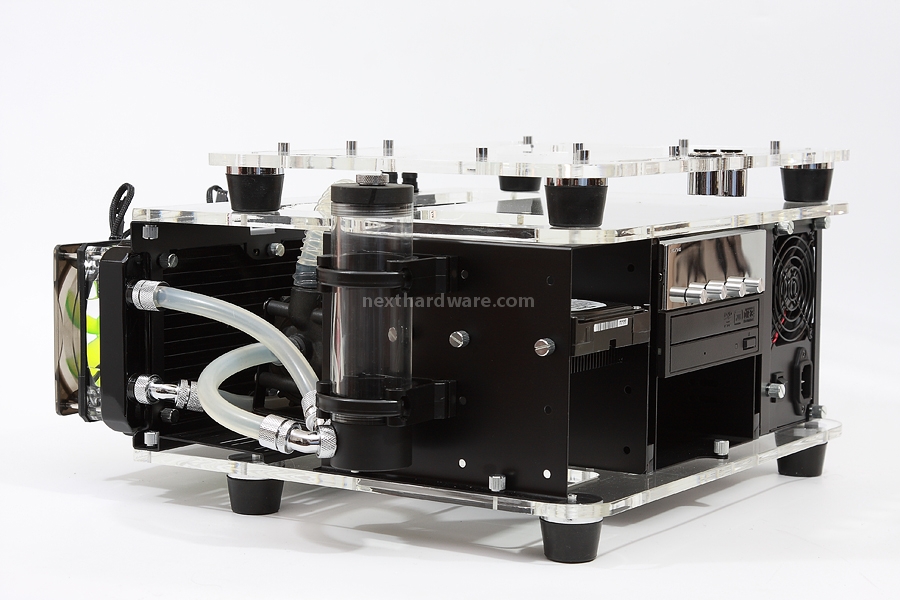

Abbiamo scelto di sistemare esternamente alla struttura la vaschetta EK in nostro possesso utilizzando i raccordi curvi.

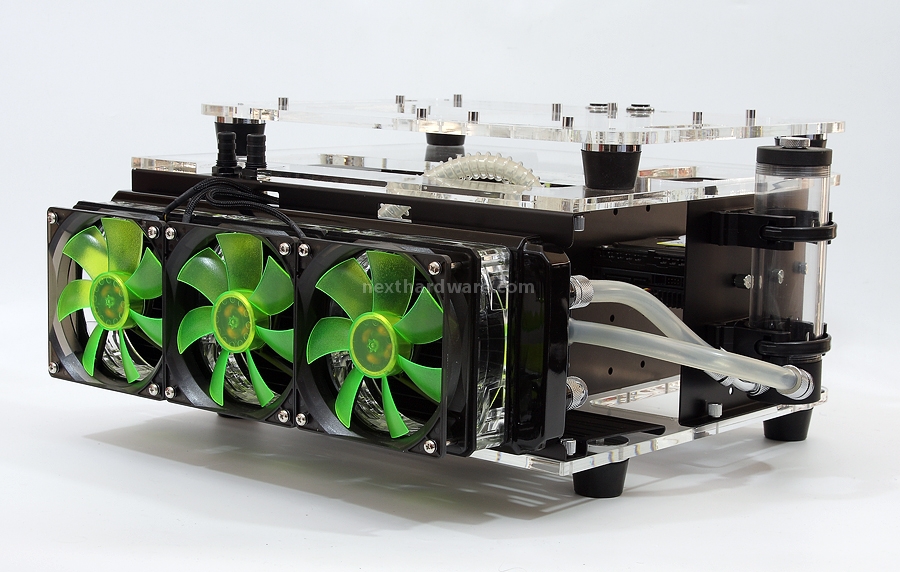

Vista completata dal radiatore completo di ventole Nanoxia FX+12 da 1250rpm e distanziali TFC Extender , qui con funzione puramente estetica.


Scheda Madre


Siamo in dirittura d'arrivo, mancano ormai pochi passaggi.


Microcool Banchetto 101 8.Montaggio componenti_3 7

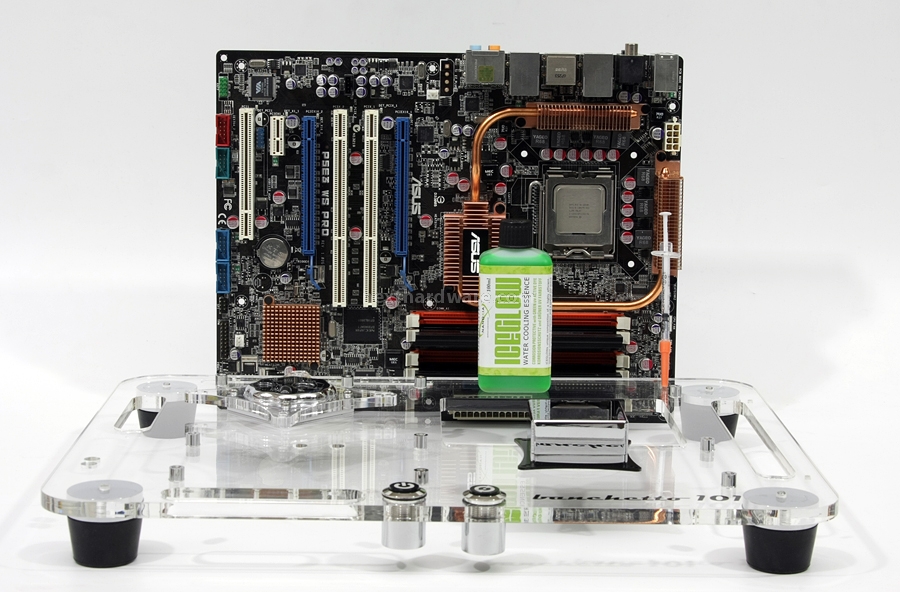

La scheda madre che sarà la “base” del sistema è una ASUS P5E3 WS PRO , la CPU un Intel E8500 e le memorie delle Cellshock DDR3 1800 .

Possiamo vedere anche altri componenti che andremo ad utilizzare:

  • Additivo Nanoxia ICEGLOW Verde

  • Pasta termica Nanoxia NANO TF-1000

  • Waterblock CPU Eclipse by Ybris

  • Waterblock VGA A.C.S.-G by Ybris


Microcool Banchetto 101 8.Montaggio componenti_3 8

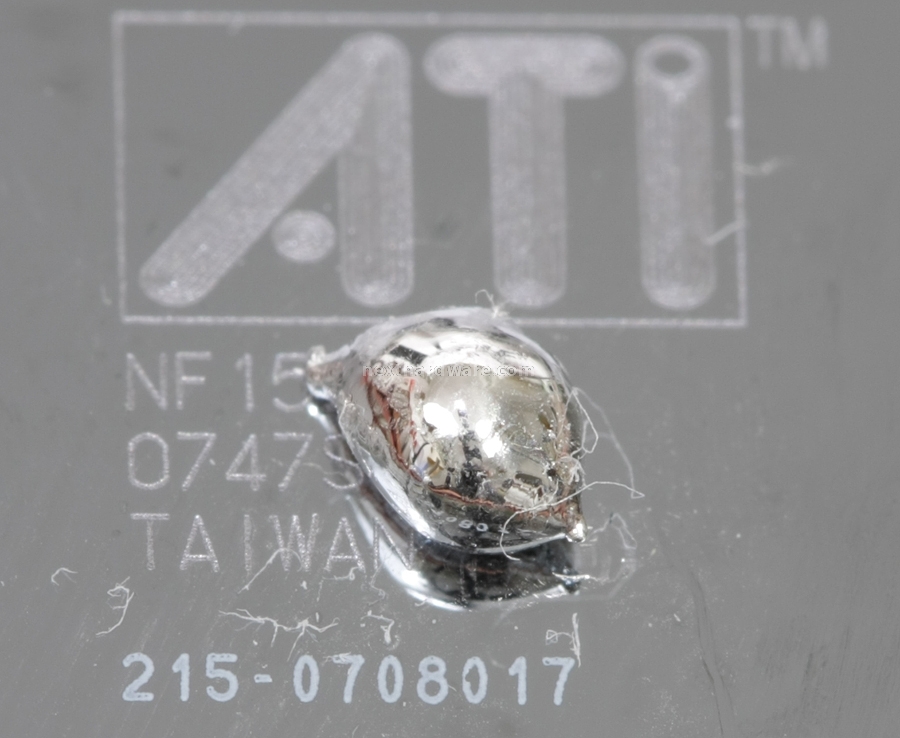

Particolare della pasta termica, in realtà si tratta di una sorta di metallo liquido, sulla “confezione” non è riportato alcun dato in merito alla composizione.

Microcool Banchetto 101 8.Montaggio componenti_3 9

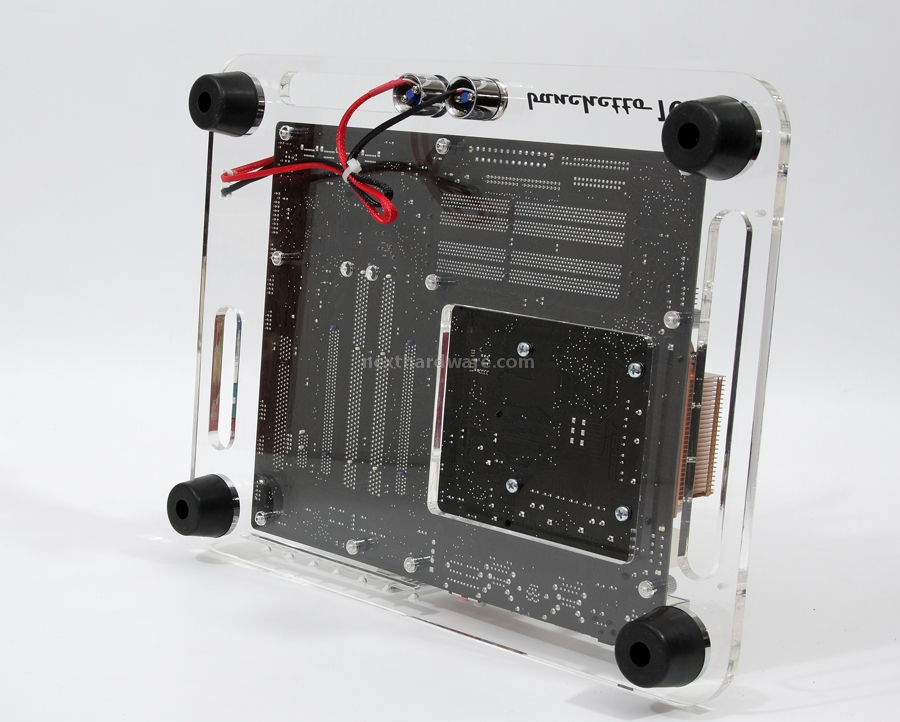

Scheda madre montata. Vi mostriamo la parte inferiore, l'apertura in primo piano è stata appositamente studiata da Microcool per favorire le operazioni di manutenzione dei dissipatori della CPU; In questo modo è possibile smontare/montare il cooler senza dover rimuovere la scheda madre dal supporto.
