LEPA G1600-MA 1600W 3. Interno: come è fatto 1

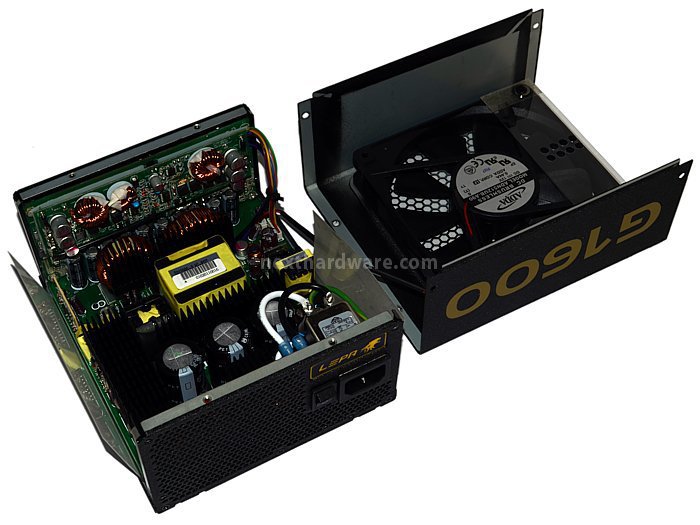

Rimosse le otto viti che vincolano la cover superiore allo chassis, possiamo dare uno sguardo alla struttura interna del LEPA G1600-MA.

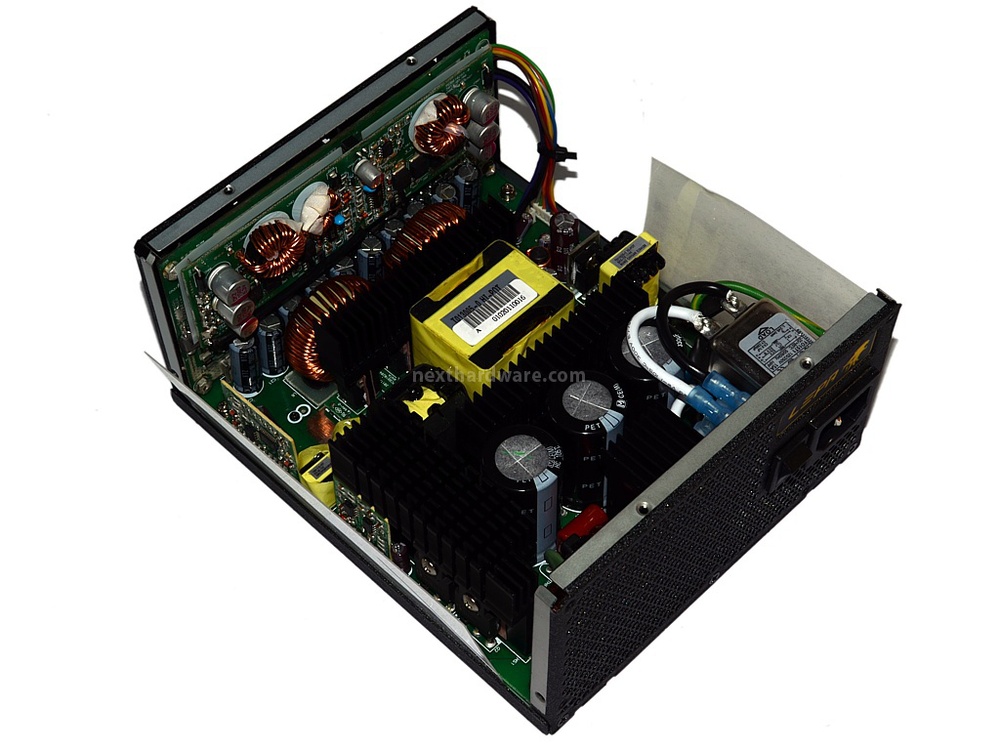

L'osservazione fatta in precdenza per le porte frontali trova conferma osservando il PCB.



LEPA G1600-MA 1600W 3. Interno: come è fatto 2  LEPA G1600-MA 1600W 3. Interno: come è fatto 3

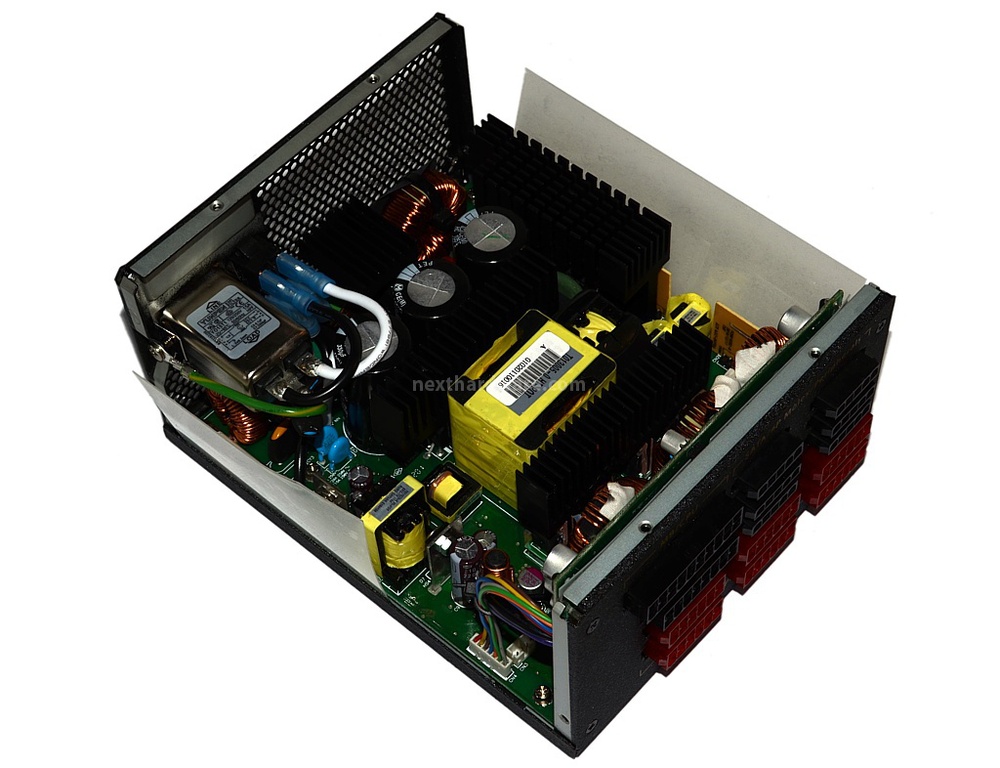

Il layout è lo stesso del MaxRevo e del Platimax, prodotti top di gamma della pluripremiata Enermax.

Si spiega quindi il motivo, di come LEPA, già in prima battuta, abbia potuto commercializzare un alimentatore di questo tipo.


LEPA G1600-MA 1600W 3. Interno: come è fatto 4



La corrente segue nel LEPA G1600-MA un percorso lineare, che attraversa l'alimentatore in senso longitudinale per gran parte della sua lunghezza.

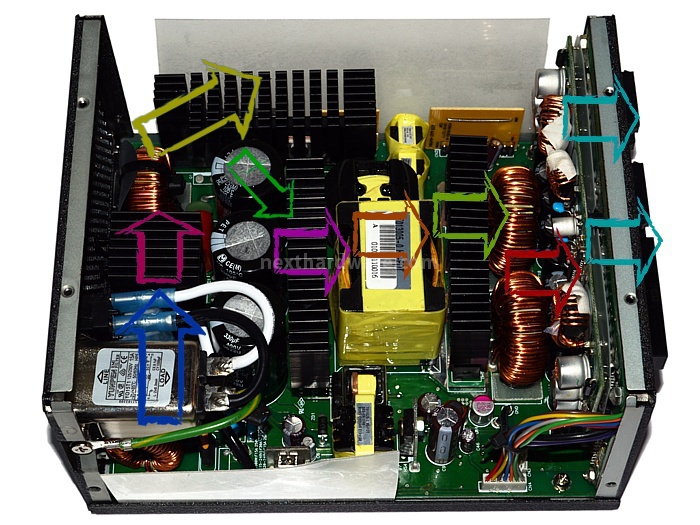

Seguendo le frecce troviamo:

  • Ingresso AC su presa filtrata.
  • Filtraggio d'ingresso.
  • Rettificatore.
  • Controllo PFC.
  • Condensatori primari.
  • Transistor di Switching.
  • Trasformatore 12V.
  • Rettificatori d'uscita.
  • Filtraggio d'uscita.
  • Moduli DC-DC.
  • Uscita.
