Accensione e ripple
Â
L'analisi dinamica effettuata mediante l'utilizzo di un oscilloscopio digitale ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.
Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.
Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.
Secondo quanto richiesto dallo standard ATX tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio si interpongono due condensatori, di opportuno valore, per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.
Altrettanto importante è la variazione all'atto dell'accensione.
Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.
Â
![]() | |
![]() | ![]() |
Â
Le tensioni d'interesse passano in modo fulmineo e senza esitazioni dallo "0" al valore d'esercizio con tempi inferiori ai 5ms.
La completa operatività viene segnalata dal cavo PG del connettore ATX in 310ms.
Â
![]() | ![]() |
Low Frequency Ripple 12V @ 0% | PWM Frequency Ripple 12V @ 0% |
![]() | ![]() |
Low Frequency Ripple 12V @ 50% | PWM Frequency Ripple 12V @ 50% |
![]() | ![]() |
Low Frequency Ripple 12V @ 100% | PWM Frequency Ripple 12V @ 100% |
Â
Il ripple sulla linea da 12V è particolarmente contenuto e con un valore crescente all'aumentare del carico.
Il massimo valore rilevato raggiunge appena i 23mVpp, un valore di molto inferiore ai 120mV massimi indicati dallo standard ATX.
Â
![]() | ![]() |

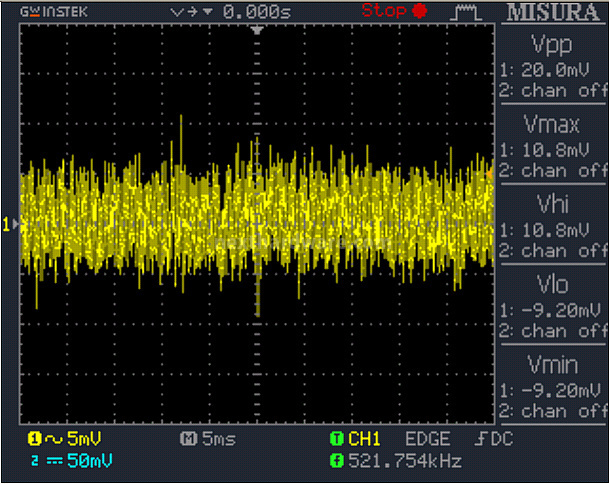

Low Frequency Ripple 5V @ 0% | PWM Frequency Ripple 5V @ 0% |
![]() | ![]() |
Low Frequency Ripple 5V @ 50% | PWM Frequency Ripple 5V @ 50% |
![]() | ![]() |

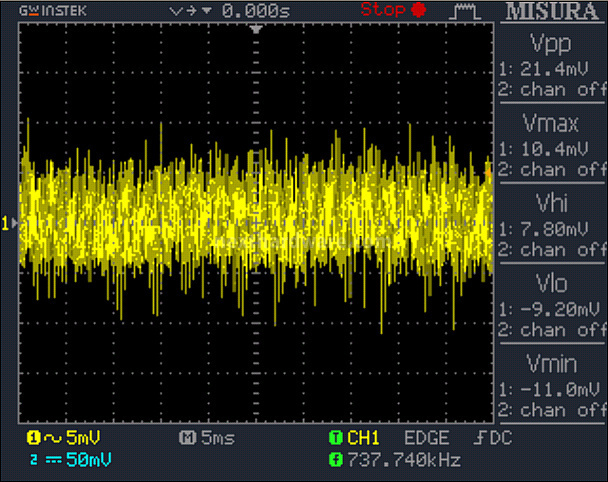

Low Frequency Ripple 5V @ 100% | PWM Frequency Ripple 5V @ 100% |
Â
Sulla linea da 5V il risultato è altrettanto buono con circa 24mVpp, abbondantemente sotto i 50mV ammissibili.Â
Â
![]() | ![]() |
Low Frequency Ripple 3,3V @ 0% | PWM Frequency Ripple 3,3V @ 0% |
![]() | ![]() |
Low Frequency Ripple 3,3V @ 50% | PWM Frequency Ripple 3,3V @ 50% |
![]() | ![]() |
Low Frequency Ripple 3,3V @ 100% | PWM Frequency Ripple 3,3V @ 100% |
Anche per la linea da 3.3V la massima oscillazione registrata è rimasta abbondantemente sotto il limite massimo dei 50mV, con soli 15mVpp rilevati.
Considerati i valori restituiti, non possiamo che essere pienamente soddisfatti dai sistemi di filtraggio del LEPA G1600-MA, consci del fatto che, con Enermax alle spalle, sarebbe stato praticamente impossibile ottenere un risultato diverso.
