3. Presentazione delle memorie

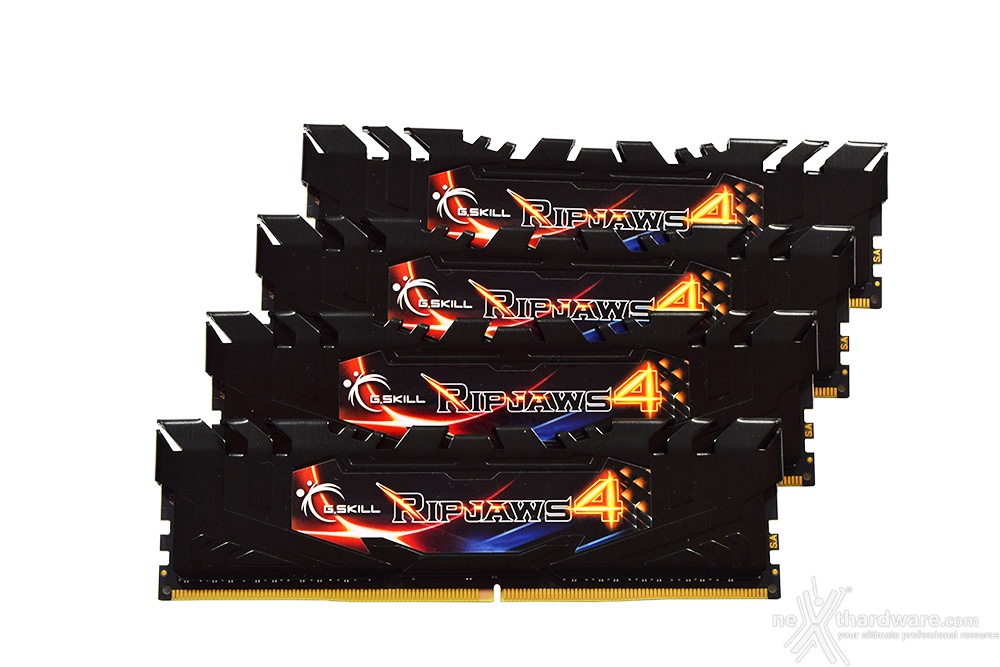

Le G.SKILL Ripjaws 4 3200MHz 16GB sono disponibili unicamente nella più "cattiva" livrea nera che ben si sposa con la maggior parte delle combinazioni cromatiche disponibili sulle schede madri di ultima generazione.

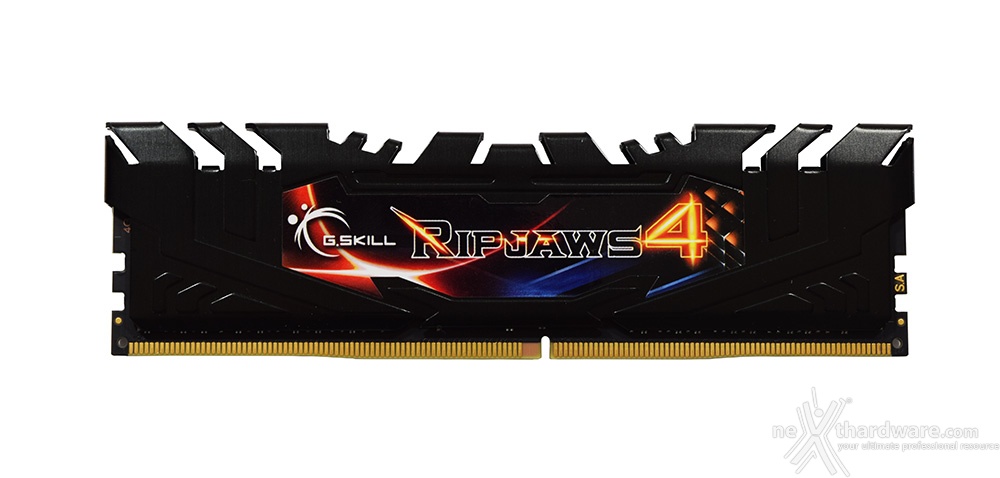

Analizzando nel dettaglio un singolo modulo notiamo il profilo molto aggressivo del dissipatore che, sommato alla parte a vista del PCB inferiore e del pettine di connessione, conferisce al modulo stesso un'altezza complessiva di 40mm.

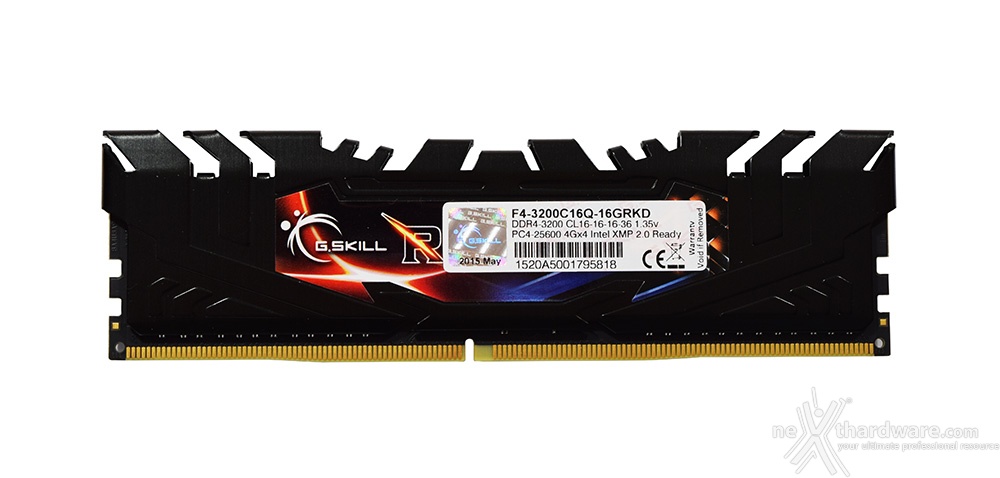

Sul lato posteriore l'unica differenza visibile è l'etichetta adesiva recante il part number, le certificazioni, un codice a barre e le principali specifiche delle memorie in prova.

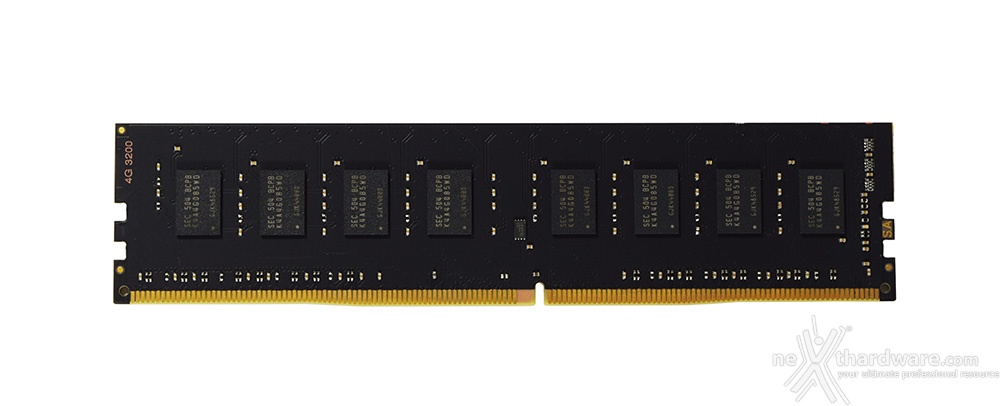

Dopo aver rimosso con estrema cura il dissipatore, abbiamo modo di esaminare il PCB equipaggiato con otto chip da 512MB ognuno, per un totale di 4GB di memoria per ogni modulo.

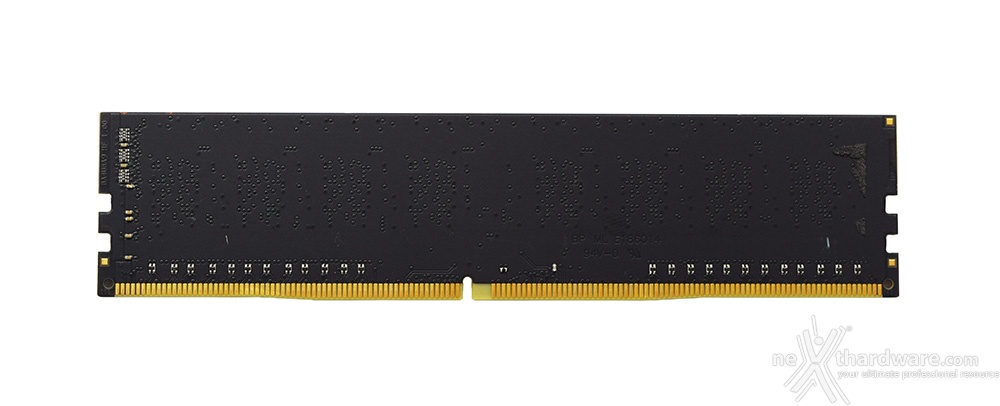

Trattandosi di moduli single-sided, sul lato opposto del PCB non troviamo nessun componente deputato alla memorizzazione dei dati.
 Â |  Â |

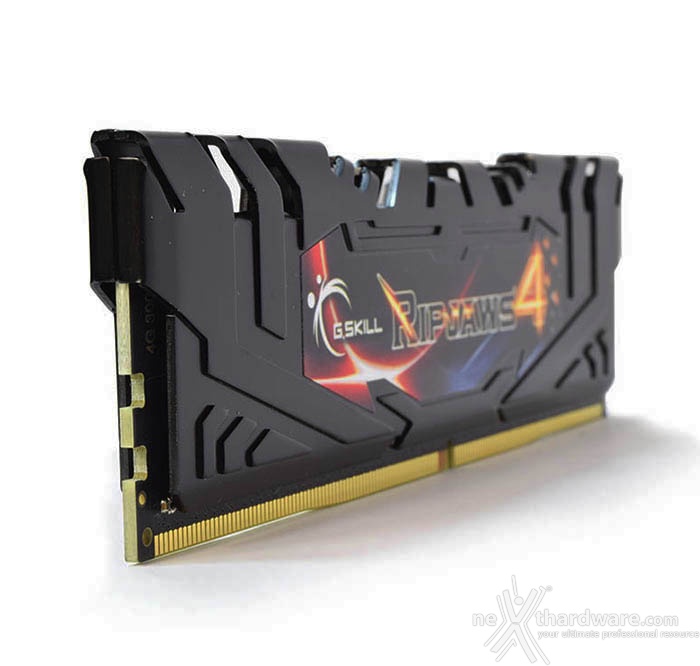

Tramite un'immagine in prospettiva possiamo apprezzare la particolare conformazione del dissipatore il quale, non essendo di dimensioni particolarmente generose, riesce a contenere il peso delle Ripjaws 4 in soli 45 grammi.

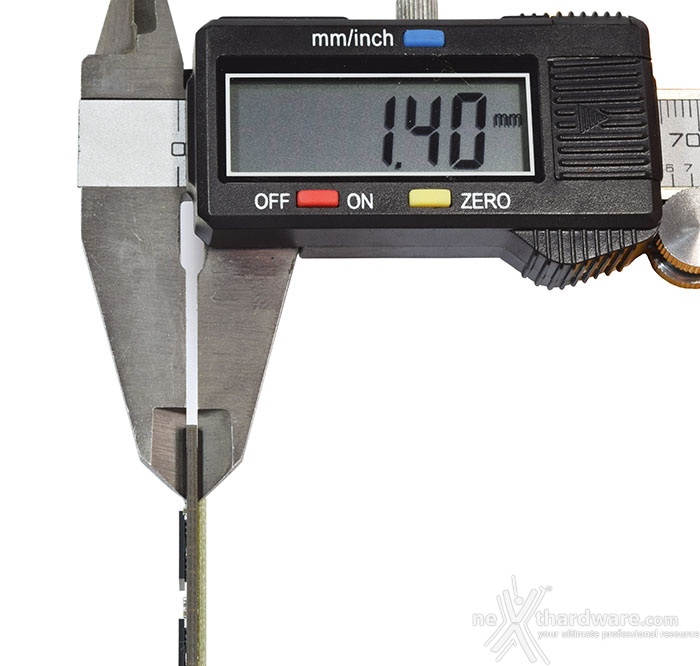

A differenza delle RAM DDR3, aventi uno spessore di circa 1,30mm, le nuove DDR4 sono costituite da un PCB spesso ben 1,40mm, in grado, quindi, di ospitare più livelli di segnale.

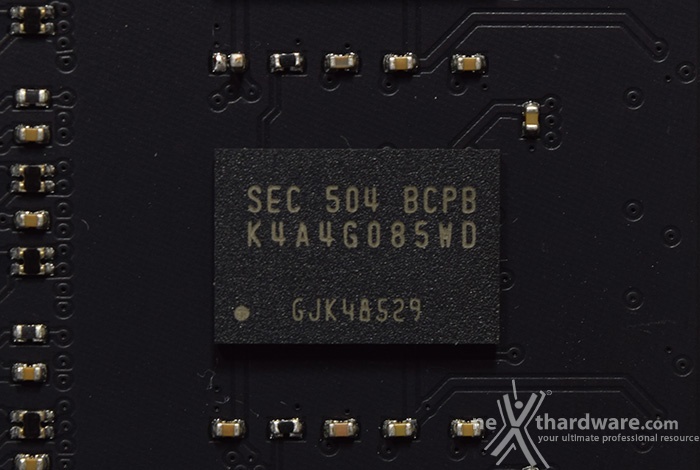

Gli ICs che equipaggiano i moduli in prova sono di produzione Samsung e sono contraddistinti dalla sigla K4A4G085WD-BCPB.
Quanti di voi volessero conoscere i relativi dati tecnici possono farlo consultando il Data Sheet scaricabile tramite questo link.
