5. ConnettivitÃ
Porte SATA

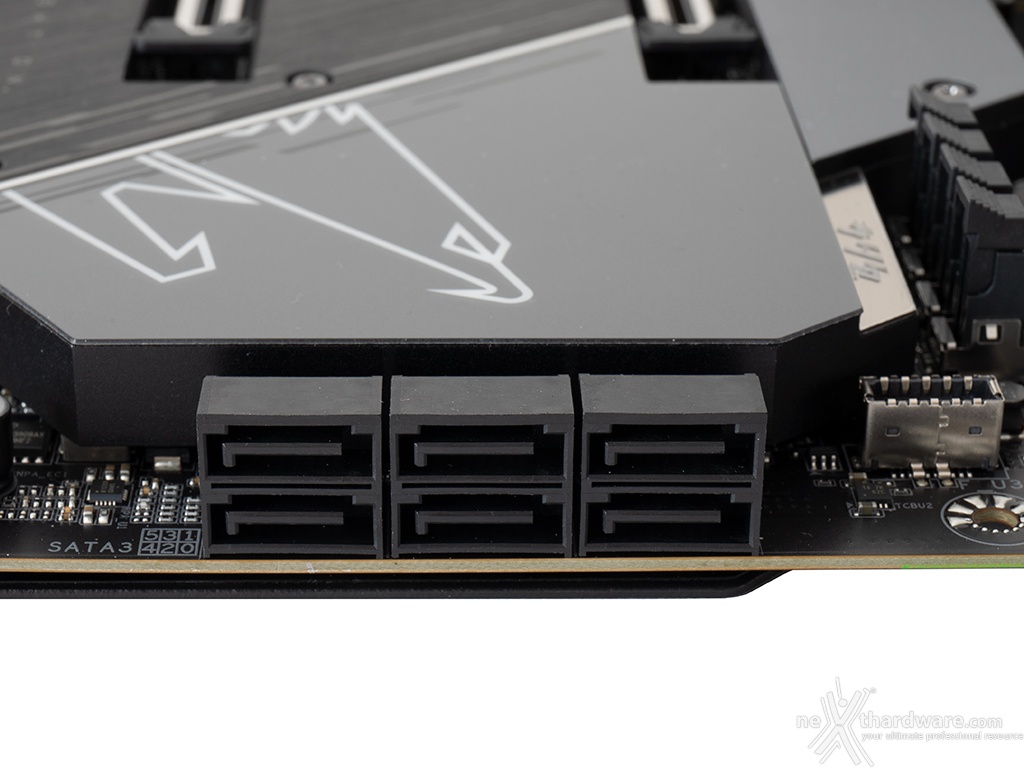

La GIGABYTE Z590 AORUS MASTER è dotata di sei porte SATA 6 Gbps pilotate direttamente dal PCH Intel Z590 e, quindi, garantiscono tutte il supporto alla tecnologia IRST (Intel Rapid Storage Technology) attraverso la quale si potranno creare configurazioni RAID di tipo 0, 1, 5 e 10.
Connettori M.2 PCI-E

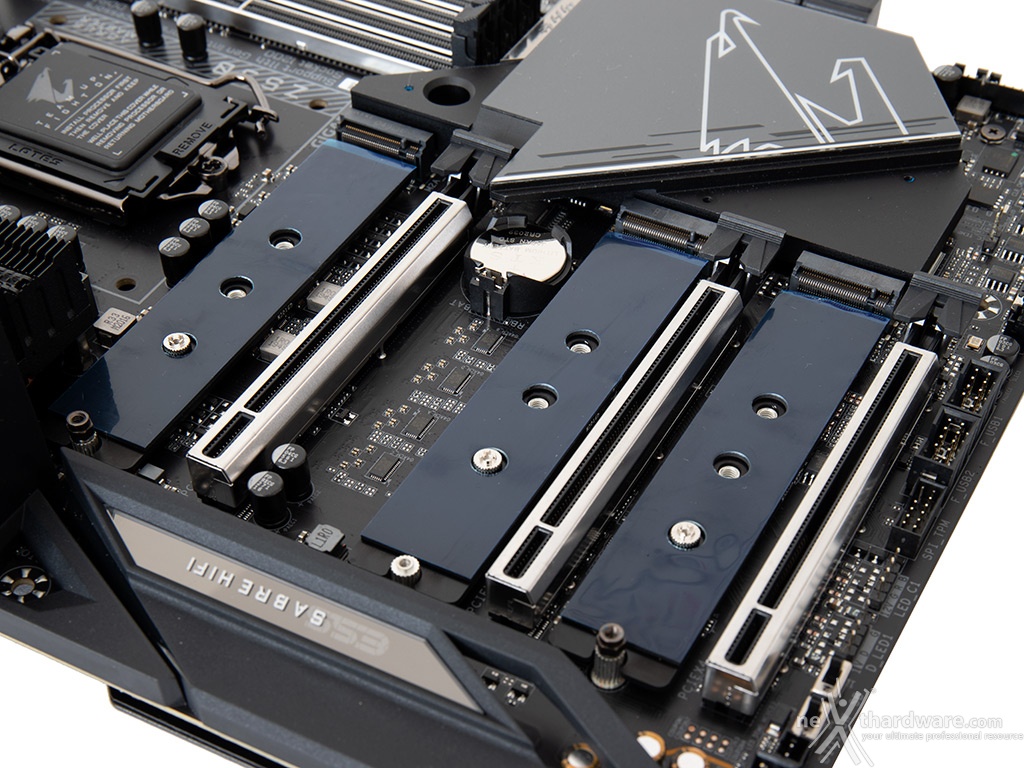

I tre connettori M.2 PCIe sono posizionati, rispettivamente, il primo (M2A) pilotato direttamente dalla CPU nello spazio compreso tra il socket ed il primo slot PCIe x16, mentre il secondo (M2M) ed il terzo (M2P), entrambi gestiti dal PCH Intel, negli spazi che separano ciascuno slot PCIe x16 dal successivo.
Tutti gli slot sono in grado di ospitare drive con lunghezze fino a 110mm e garantire, il primo velocità fino a 64 Gb/s utilizzando SSD PCIe 4.0 x4, ed i due rimanenti velocità fino a 32 Gb/s utilizzando SSD PCIe 3.0 x4 (tutti e tre invece garantiscono fino a 6 Gb/s utilizzando unità SATA).
I connettori supportano la modalità RAID NVMe consentendo di creare una configurazione a tre vie, non sono invece previste modalità RAID utilizzando drive di tipo SATA.
  |   |

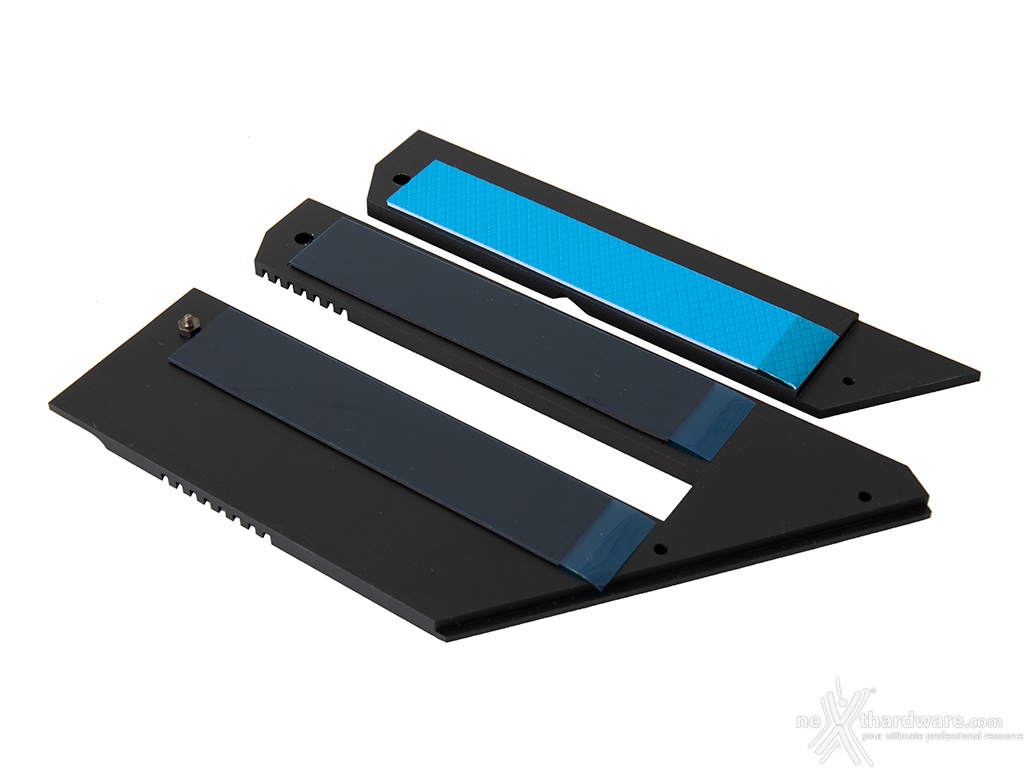

Gli slot beneficiano inoltre della tecnologia Thermal Guard 2 che prevede la presenza di dissipatori in alluminio che vanno ad interfacciarsi con i drive sottostanti tramite un pad termico.

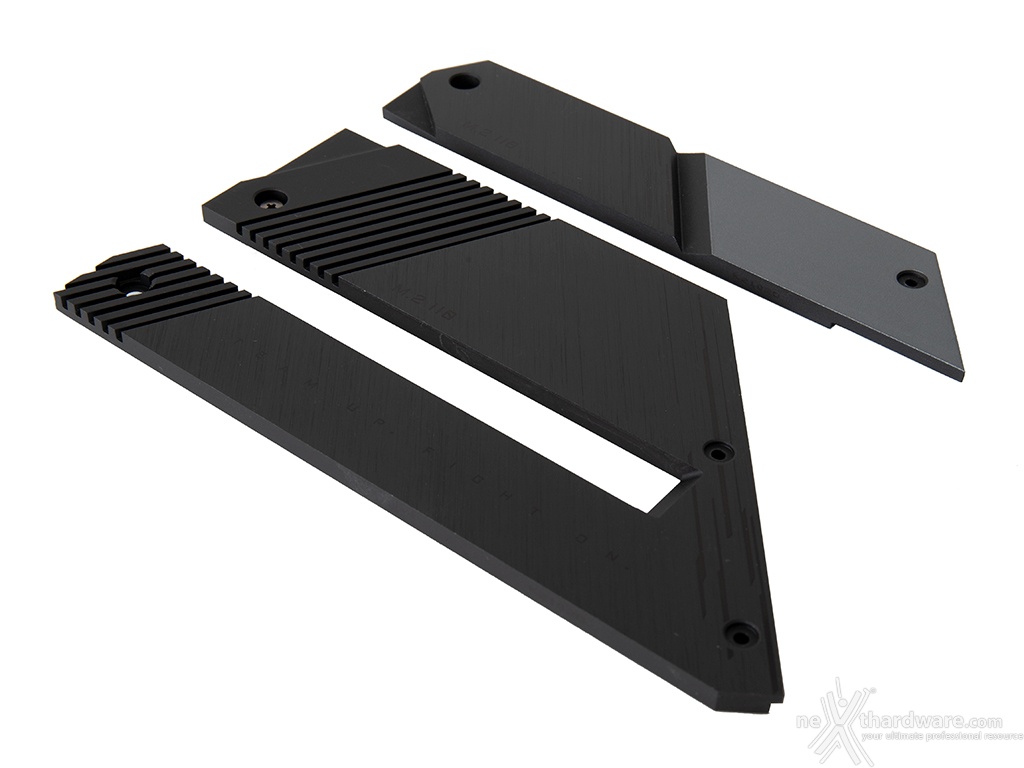

I dissipatori in questione sono due, di cui uno dedicato al connettore M2A e l'altro, di tipo doppio, per i rimanenti due connettori andandosi ad unire con il dissipatore dedicato al PCH costituendo, almeno apparentemente, un corpo unico con quest'ultimo.
L'adozione dei dissipatori consente di ridurre notevolmente la temperatura dei drive, in particolare di quelli NVMe di ultima generazione che, sovente, montano controller decisamente "caldi" e soggetti a fastidiosi fenomeni di throttling.
Header USB 3.2 Gen1 e Gen2

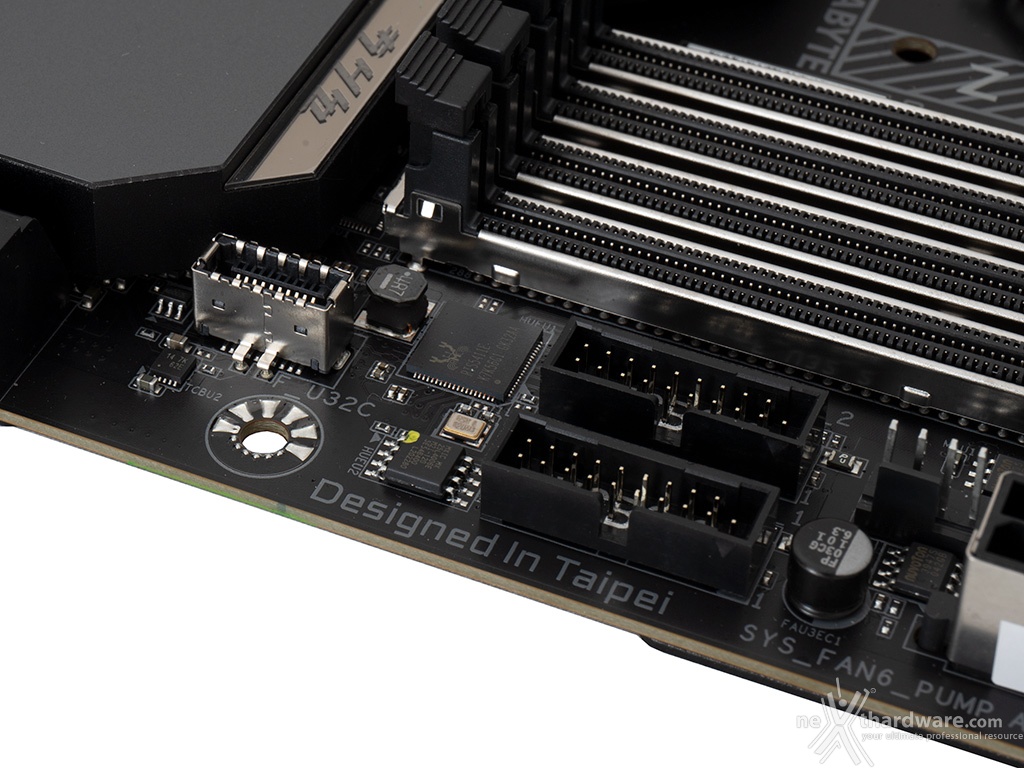

La Z590 AORUS MASTER dispone di un header USB 3.2 Gen2 pilotato dal PCH Intel Z590 che permette di utilizzare questa tipologia di connessione nei pannelli di I/O presenti sugli chassis di ultima generazione.
Alla sinistra dello stesso sono chiaramente visibili due header USB 3.2 Gen1 in grado di assicurare la compatibilità con le periferiche più datate.
USB 3.2 Gen2x2

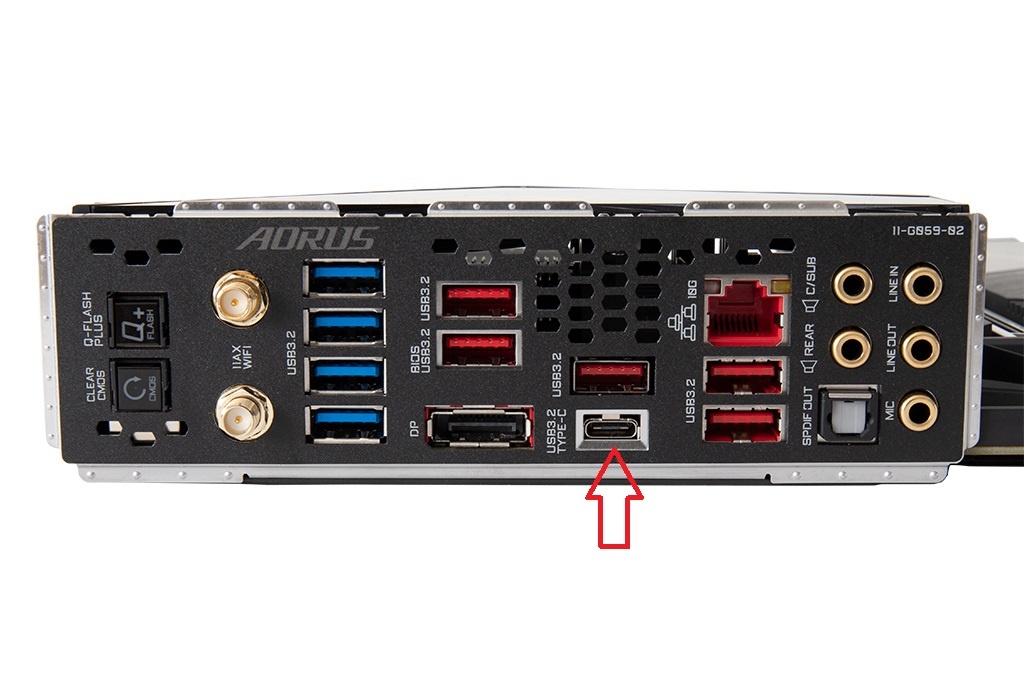

Rimanendo in tema di connessioni USB, la scheda in prova offre sul backpanel un connettore USB Type-C conforme al nuovo standard Gen2x2 che assicura una velocità doppia (20 Gbps) rispetto al Gen2 (10 Gbps), consentendo di sfruttare al meglio la velocità degli SSD esterni di nuova generazione che adottano questa tipologia di connessione.Â

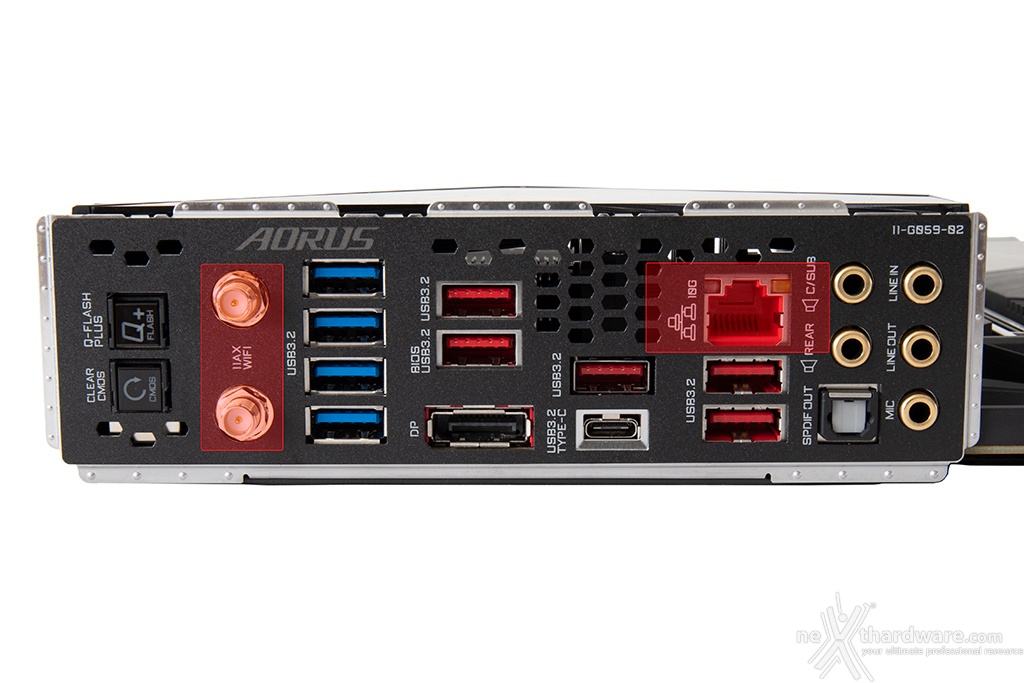

10GbE LAN + Wireless
Al fine di garantire le massime prestazioni in game, la scheda in prova implementa un comparto networking di alto livello che comprende una porta Gigabit Ethernet 10GbE ed un modulo Intel WiFi 6E 802.11ax (2T2R & Bluetooth 5.2).
La porta Ethernet è gestita da un velocissimo controller Marvell Aquantia AQC107C in grado di gestire velocità fino a 10 Gbps, compatibile con gli standard 10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T e 100BASE-TX.

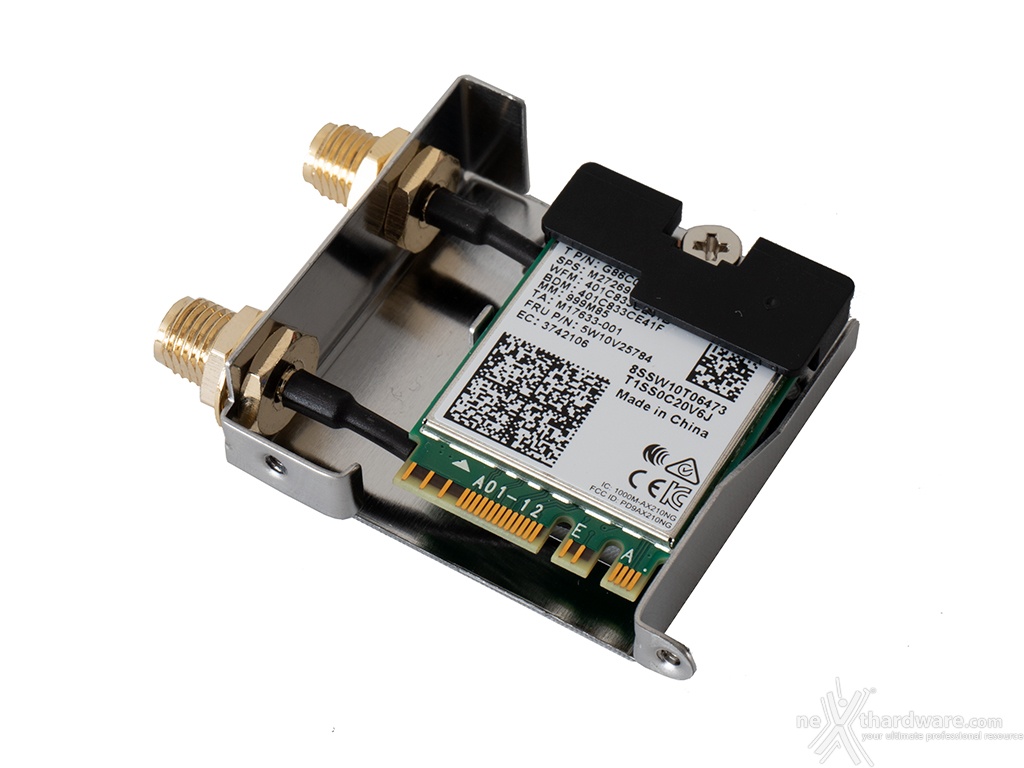

Il modulo Wi-Fi 2T2R è pilotato tramite interfaccia CNVi da un controller Intel Wi-Fi 6E AX210 integrato nel chipset e consente, anche grazie alla potente antenna da 4dBi, connessioni con velocità sino a 2400 Mbps utilizzando i canali a 160MHz.
L'adozione del nuovo standard WiFi 6E consente inoltre di sfruttare tutti i vantaggi offerti dalla banda a 6GHz, ovvero una larghezza di banda 4 volte superiore rispetto alle 2,4GHz e 5GHz, con la possibilità quindi di collegare più dispositivi con una minore congestione del traffico.
Lo stesso è dotato di connessione Bluetooth 5.2 in grado di assicurare una maggiore velocità ed una portata superiore rispetto al vecchio standard 4.2.
Pannello posteriore delle connessioni

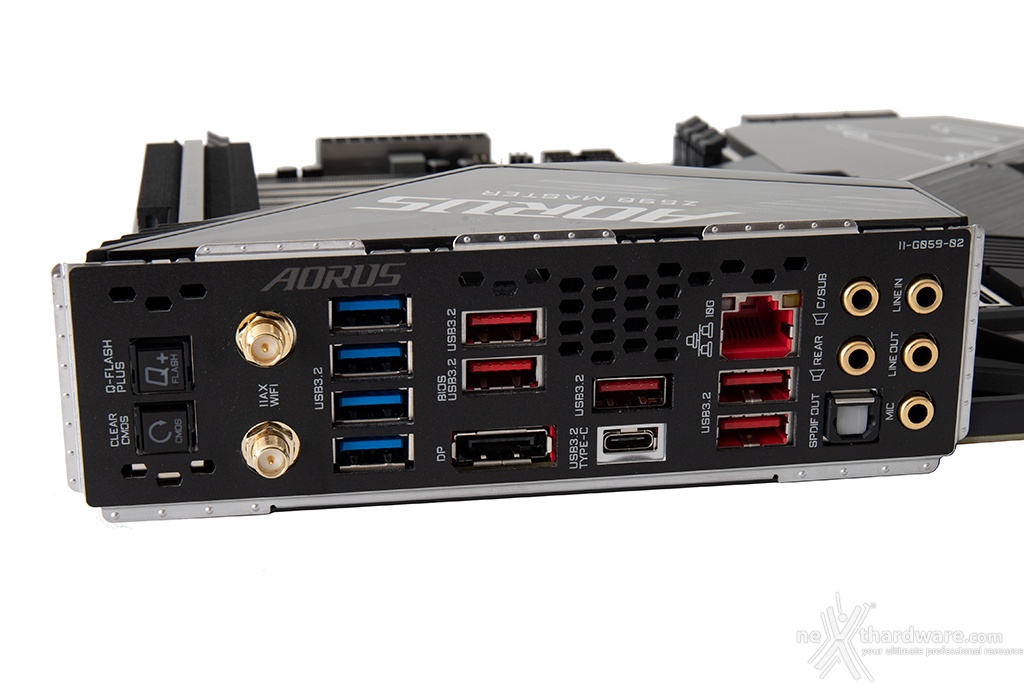

La Z590 AORUS MASTER adotta un pannello di I/O preinstallato in grado di offrire una migliore schermatura dalle emissioni elettromagnetiche per le varie porte.
Le connessioni messe a disposizione sono, da sinistra verso destra, le seguenti:
- 1 pulsante per il BIOS Flashback +1 pulsante per il CLRMOS;
- 2 connettori SMA per antenna WiFi 2T2R;
- 4 porte USB 3.2 Gen1;
- 2 porte USB 3.2 Gen2 Type-A + 1 DisplayPort;
- 1 porta USB 3.2 Gen2 Type-A + 1 porta USB 3.2 Gen2x2 Type-C;
- 1 porta LAN RJ-45 + 2 porte USB 3.2 Gen2 Type-A;
- 5 jack audio HD + 1 uscita ottica SPDIF.
