5. ConnettivitÃ

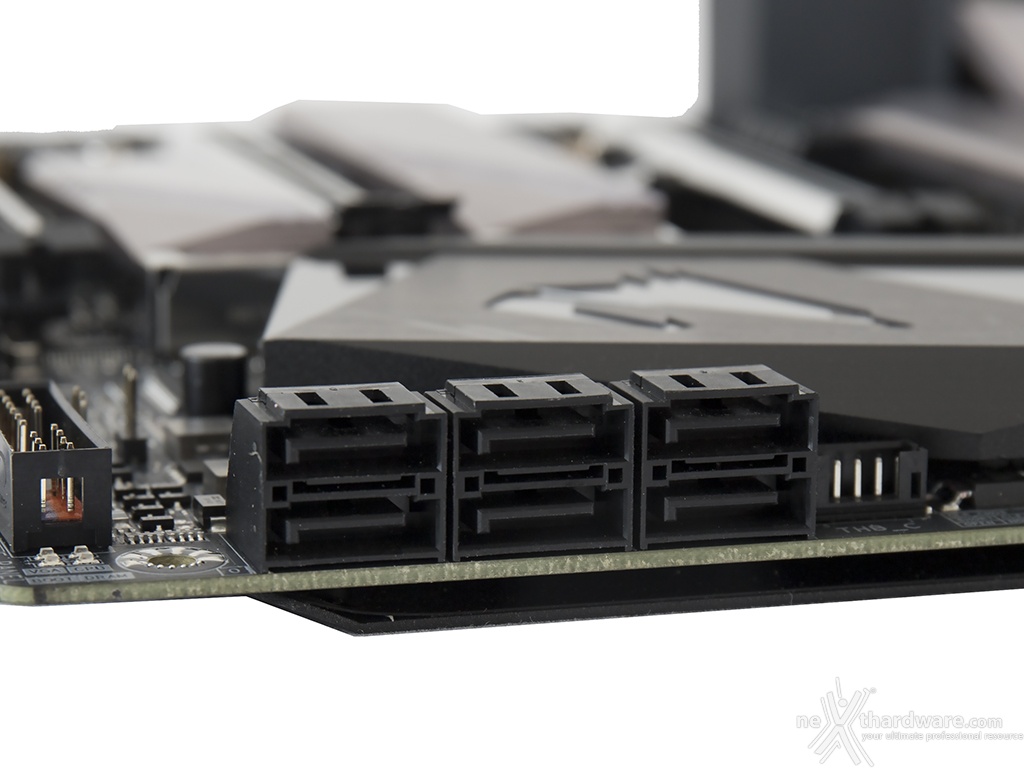

Porte SATA
La GIGABYTE Z390 AORUS MASTER è dotata di sei porte SATA 6 Gbps pilotate direttamente dal PCH Intel Z390 e, quindi, garantiscono tutte il supporto alla tecnologia IRST (Intel Rapid Storage Technology) attraverso la quale si potranno creare configurazioni RAID di tipo 0, 1, 5 e 10.

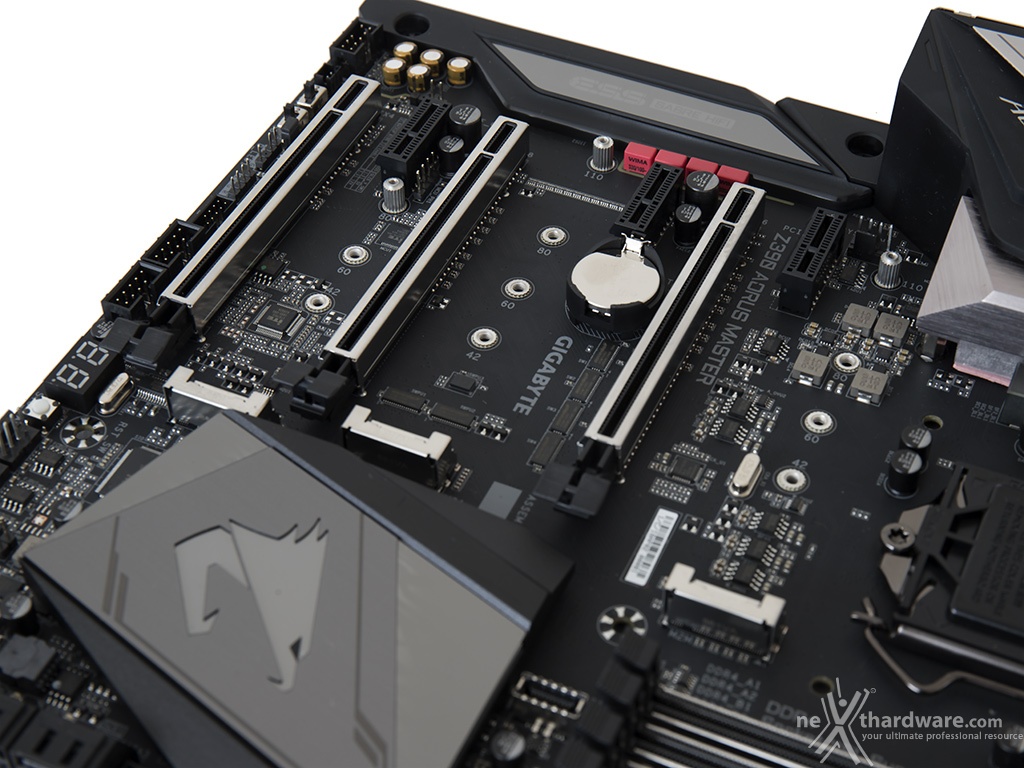

Connettori M.2 PCI-E

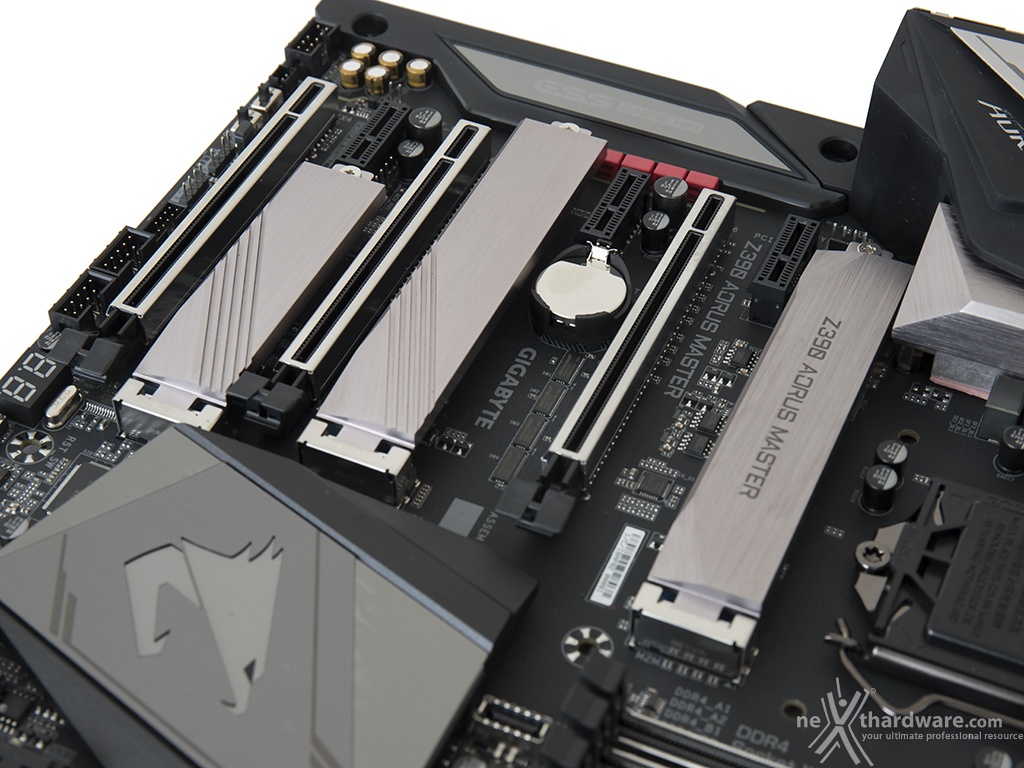

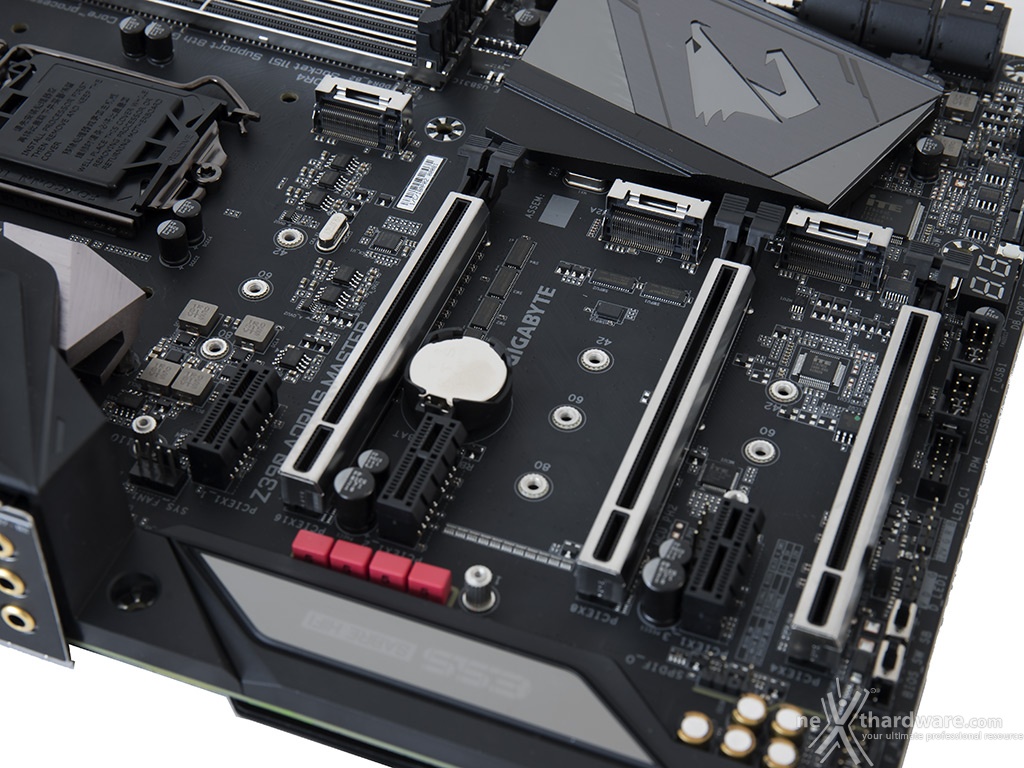

I tre connettori M.2 PCIe sono posizionati, rispettivamente, il primo (M2M) nello spazio compreso tra il socket ed il primo slot PCIe x16, mentre il secondo (M2A) ed il terzo (M2P) negli spazi che separano ciascuno slot PCIe x16 dal successivo.
Tutti i connettori sono in grado di garantire velocità fino a 32 Gb/s utilizzando SSD PCIe 3.0 x4 o fino a 6 Gb/s utilizzando unità SATA, tranne il connettore M2P che non supporta tale standard.
  |   |
Altre differenze tra i connettori consistono nelle dimensioni dei drive installabili: sino a 110mm per i connettori M2M e M2A e sino a 80mm per il connettore M2P.
Tutti gli slot supportano la modalità RAID NVMe consentendo di creare un RAID a tre vie utilizzando un SSD per ciascuno slot.
  |   |

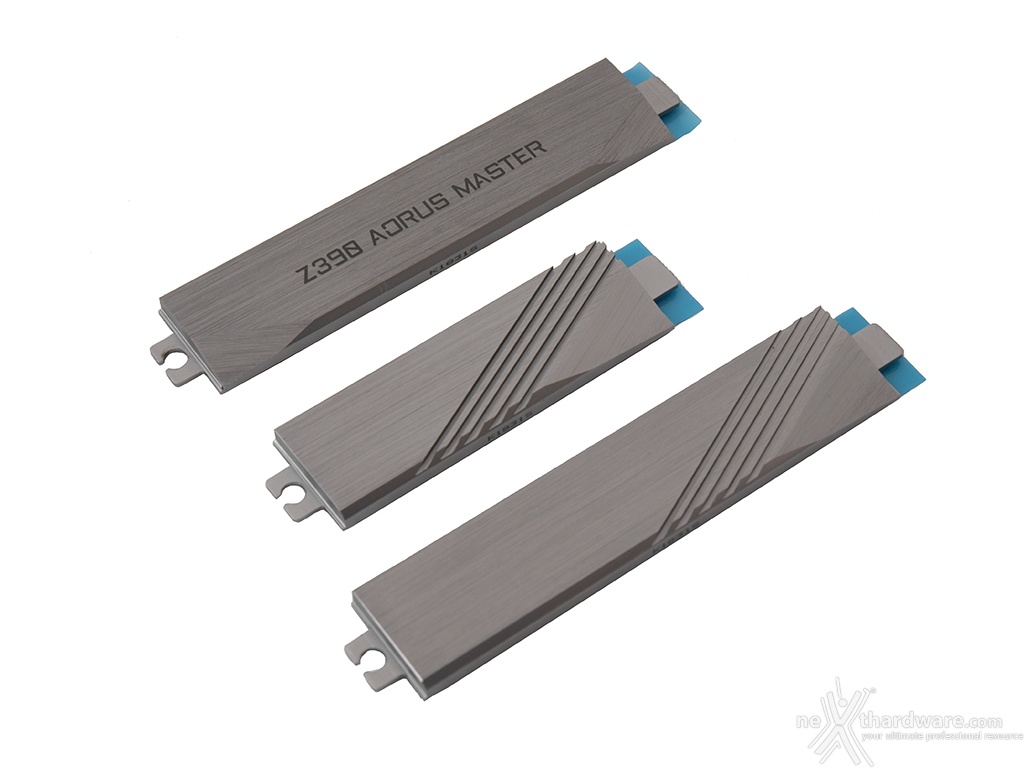

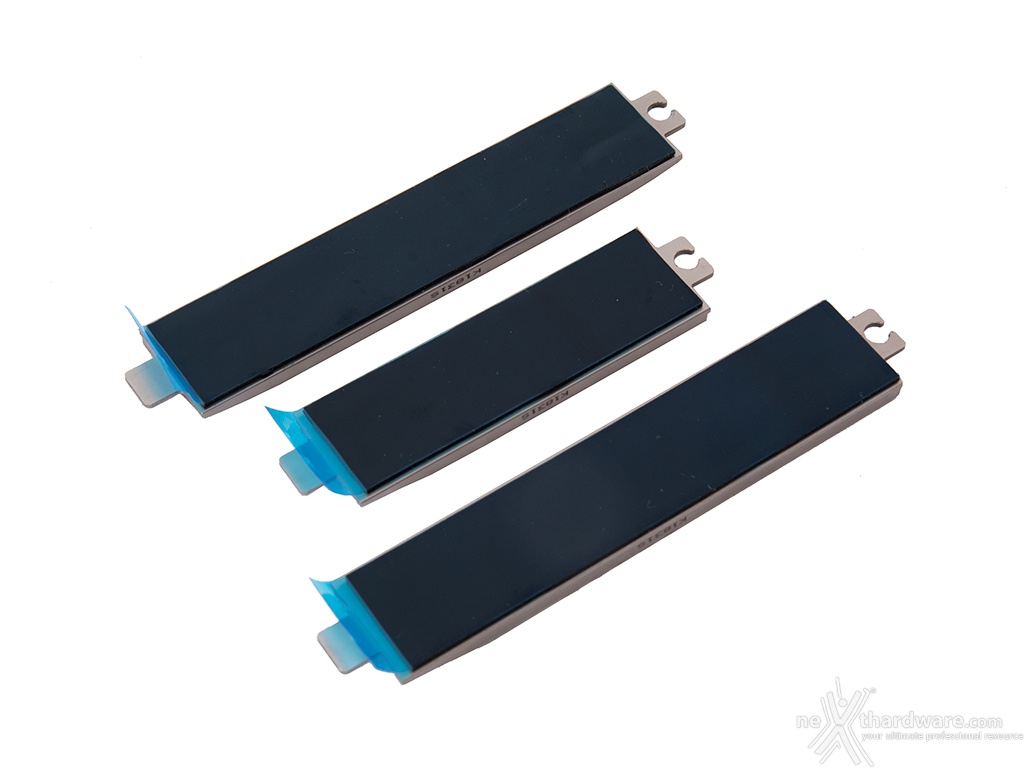

I tre connettori beneficiano inoltre della tecnologia Thermal Guard 2 che prevede la presenza di dissipatori alettati in alluminio che vanno ad interfacciarsi con i drive sottostanti tramite un pad termico.
L'adozione dei dissipatori consente di ridurre notevolmente la temperatura dei drive, in particolare di quelli NVMe di ultima generazione che, sovente, montano controller decisamente "caldi" e soggetti a fastidiosi fenomeni di throttling.
Header USB 3.1 Gen1 & Gen2

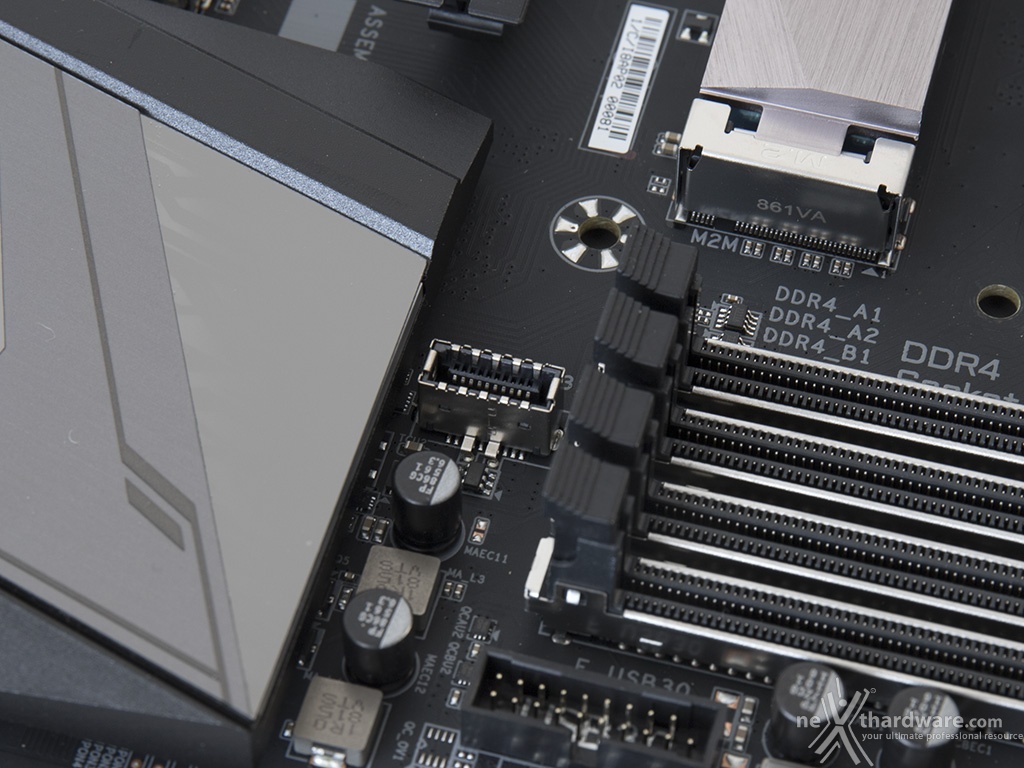

La Z390 AORUS MASTER dispone di un header USB 3.1 Gen2 pilotato dal PCH Intel Z390 che permette di utilizzare questa tipologia di connessione nei pannelli di I/O presenti sui cabinet di ultima generazione.

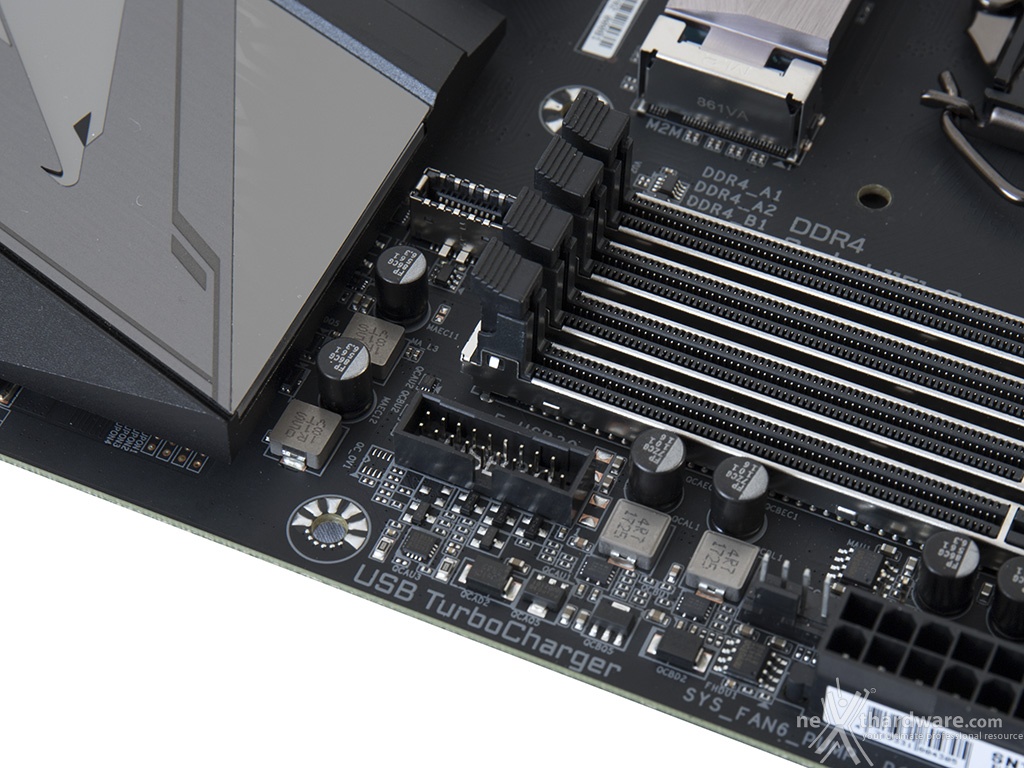

Sotto di esso è chiaramente visibile un header USB 3.1 Gen1 che permette di mantenere la compatibilità con le periferiche più datate.

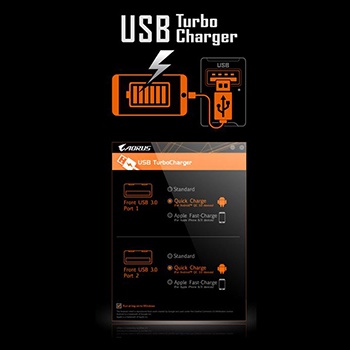

Interessante il fatto che le porte collegate a questo connettore possono beneficiare della tecnologia GIGABYTE TurboCharger USB (in attesa di brevetto) che consente agli utenti di ricaricare i propri dispositivi mobili (Android con QC 3.0 e dispositivi Apple dotati della funzione Apple Fast-Charge) con una velocità sorprendente, fino al 50% in meno di 30 minuti.

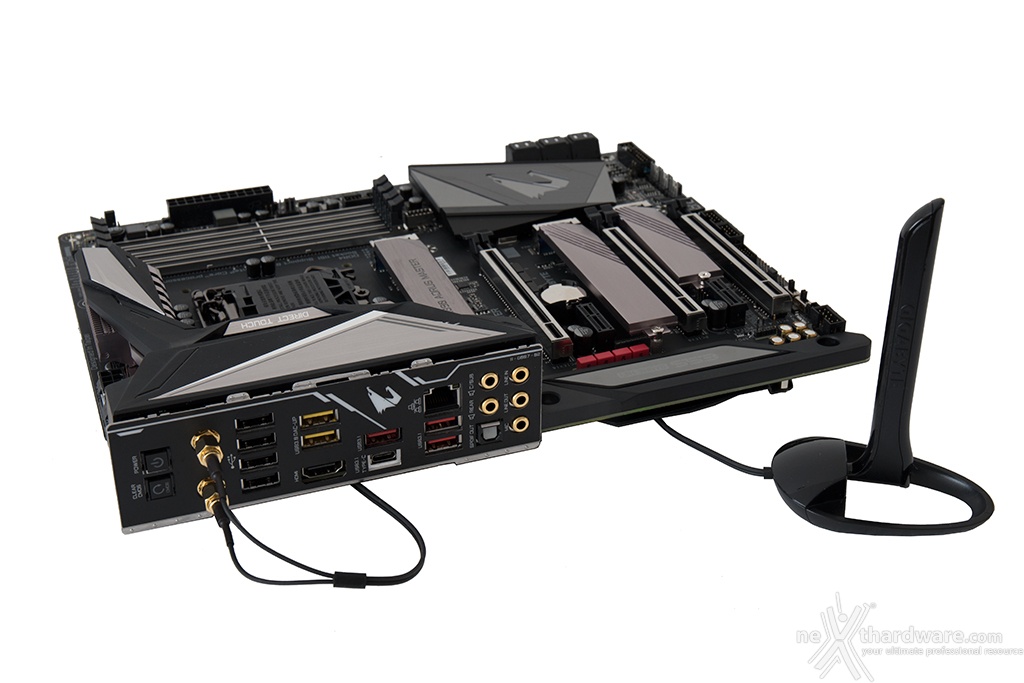

Intel Gigabit LAN + Wireless
Per massimizzare la resa in game, la GIGABYTE Z390 AORUS MASTER implementa un controller LAN Gigabit Ethernet gestito da un chip Intel i219V ed un modulo Intel Wireless 802.11ac Wave2, entrambi progettati per assicurare prestazioni di altissimo livello durante le sessioni online.
Il primo supporta la tecnologia cFos Speed, ovvero un sistema di gestione del traffico di rete gestito via software che permette di migliorare la latenza riducendo al minimo il ping anche sulle reti più affollate.
Degno di nota anche il supporto alla tecnologia Ultra Durable che garantisce una resistenza alle scariche elettrostatiche fino a 25kV e a sovratensioni sulla rete fino a 15kV.

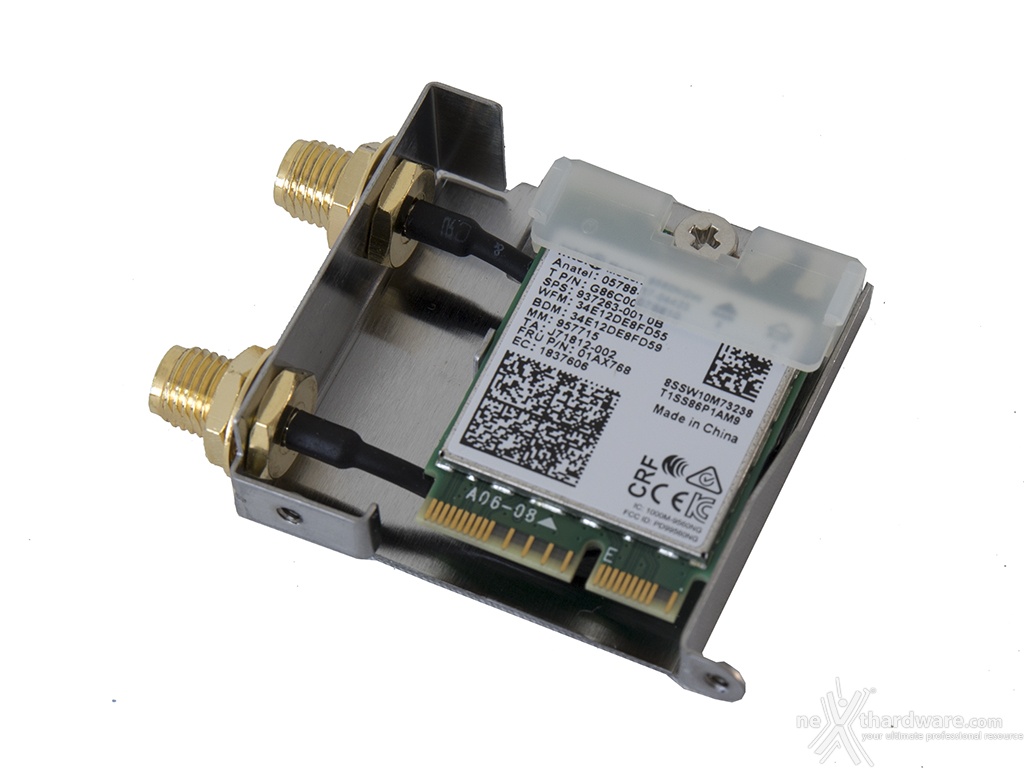

Il modulo Wi-Fi 2T2R è gestito da un controller Intel CNVi 802.11ac 2x2 Wave2 e consente connessioni dual band (2.4 e 5GHz) con velocità sino a 1734 Mbps utilizzando i canali a 160MHz.
Lo stesso è dotato di connessione Bluetooth 5.0 in grado di assicurare una maggiore velocità ed una portata quattro volte superiore rispetto al vecchio standard 4.2.

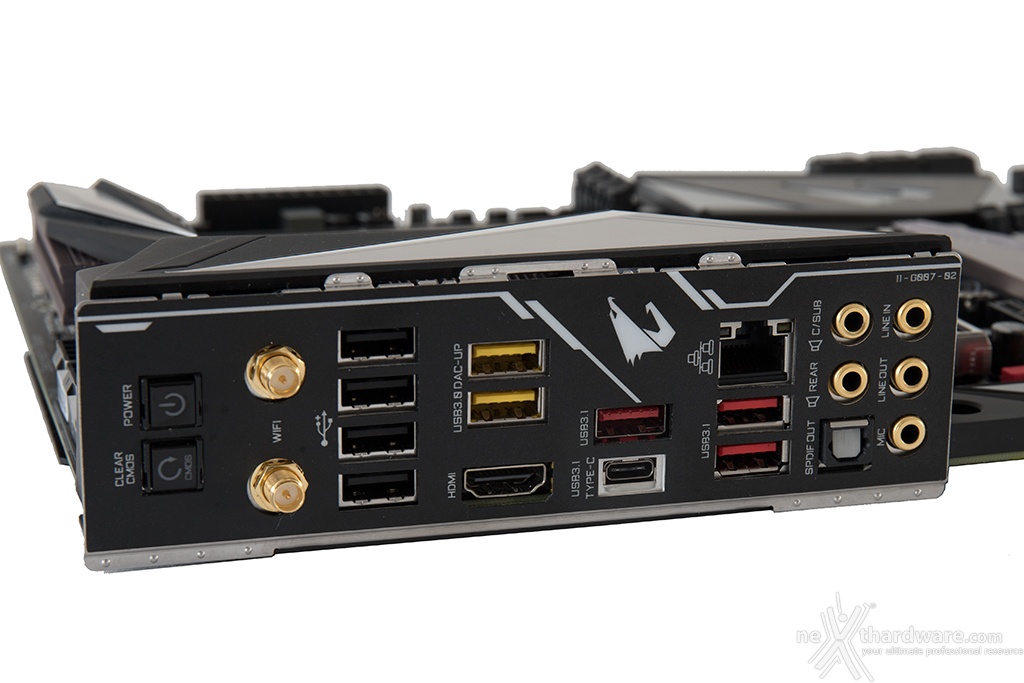

Pannello posteriore delle connessioni
Il pannello di I/O è dotato di shield integrato ed è sormontato da una elegante cover in materiale plastico che, oltre a fornire una protezione meccanica, dovrebbe offrire una buona schermatura dalle emissioni elettromagnetiche per le varie porte.
Le connessioni messe a disposizione dalla scheda sono, da sinistra verso destra, le seguenti:
- 1 pulsante di accensione + 1 pulsante CLRMOS;
- 2 connettori per antenna WiFi 2TR2;
- 4 USB 3.1 Gen1;
- 2 USB DAC-UP 2 + 1 uscita HDMI 1.4 ;
- 1 USB 3.1 Type-A + 1 USB Type-C;
- 1 porta LAN RJ-45 + 2 USB 3.1 Type-A;
- 5 jack audio HD + 1 uscita ottica SPDIF.
