7. Caratteristiche peculiari
Pulsanti onboard, Debug LED e punti di misura

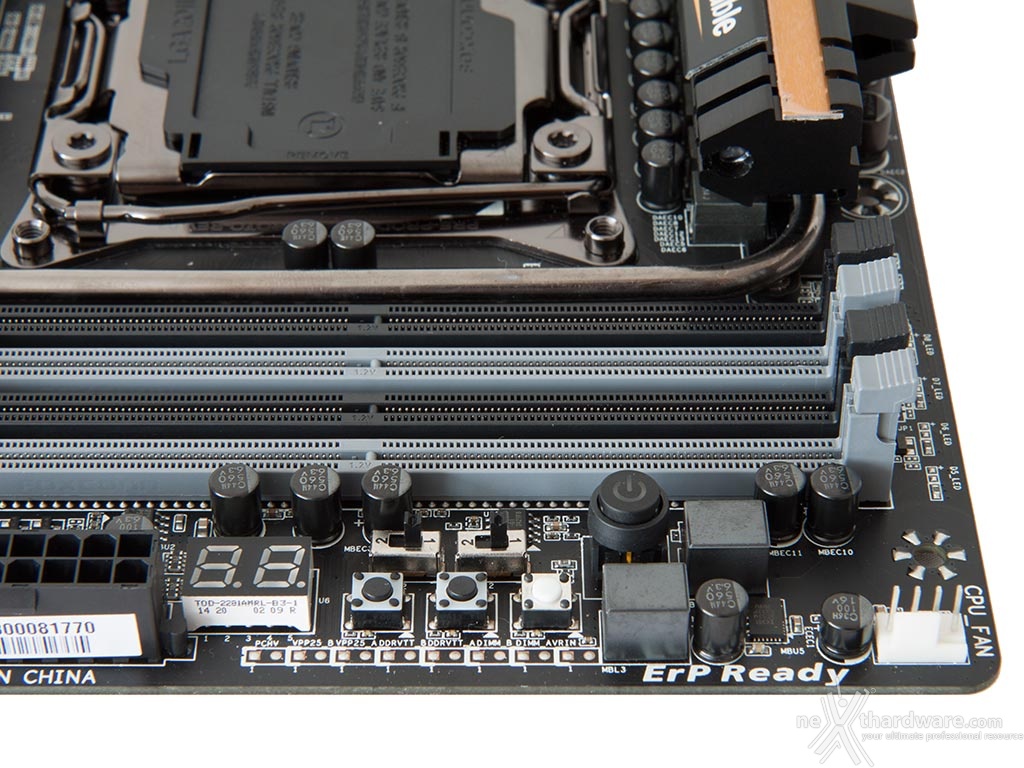

Nell'angolo della mainboard adiacente gli slot DIMM sono concentrati i vari comandi dedicati alla pratica dell'overclock, al Dual BIOS e al Fast Boot.
Partendo da destra verso sinistra troviamo in alto un pulsante circolare adibito all'accensione/ spegnimento e due selettori, di cui il primo serve a selezionare il BIOS da caricare in fase di avvio ed il secondo ad abilitare o meno la funzione Dual BIOS.
La fila in basso, invece, comprende i pulsanti di reset, Clear CMOS e Direct BIOS, la cui pressione durante la fase di avvio permette di accedere direttamente al BIOS qualora fosse attivata la funzione di Fast Boot.
Quest'ultima si rivela una funzione molto utile quando dobbiamo effettuare frequenti accessi al BIOS e non vogliamo modificare tutte le volte i parametri di Boot dallo stesso.
Alla sinistra dei tre pulsanti troviamo il Debug LED che fornisce informazioni riguardo lo stato di Boot della macchina; a tale proposito, ricordiamo che sul manuale cartaceo sono riportati tutti i codici di errore.
Sull'estremità della parte inferiore sono presenti otto punti di misura che consentono di verificare, con l'ausilio di un multimetro, le tensioni dei principali componenti della scheda madre.Â
Interessante la scelta di implementare un punto di massa per ciascun punto di misura che permette l'impiego simultaneo di altrettanti multimetri, ma manca la possibilità di utilizzare degli extender da collegare direttamente ai puntali per facilitare le rilevazioni.
Sezione audio

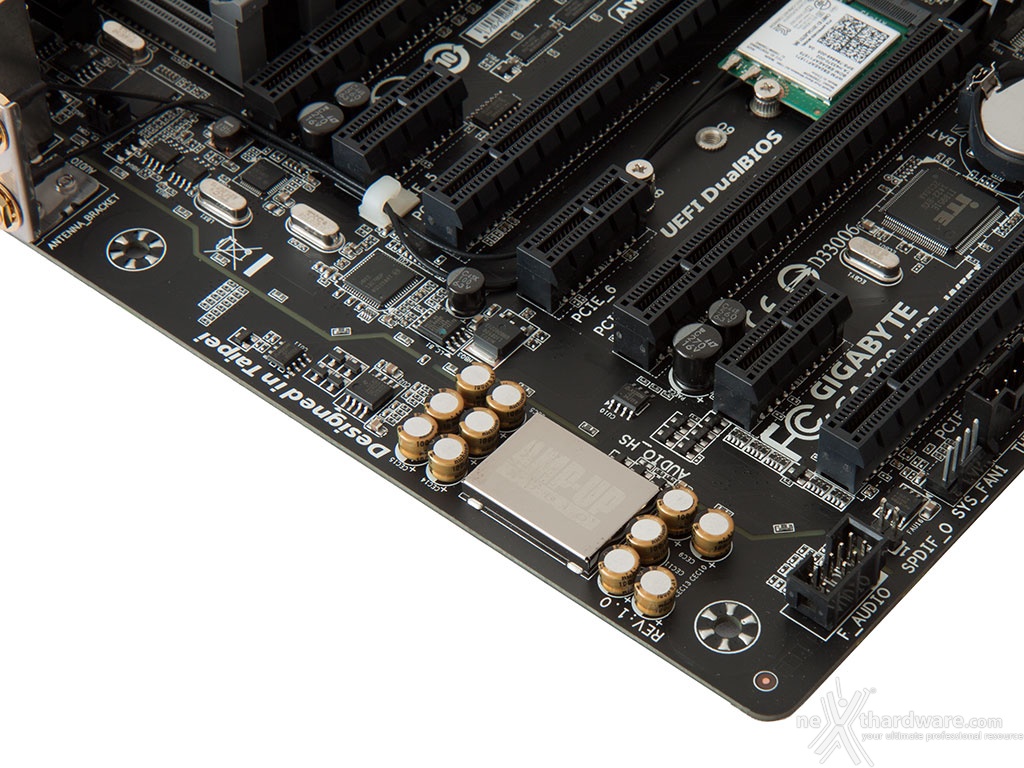

La sezione audio della GIGABYTE X99-UD7 WIFI, delimitata da una serie di LED di colore giallo, è gestita da un codec Realtek ALC1150 che supporta la modalità High Definition 7.1 ed è in grado di offrire una potenza ed una qualità audio di altissimo livello.
Il chip ALC1150, dotato di schermatura in metallo per eliminare le interferenze elettromagnetiche, fornisce dieci canali DAC che supportano contemporaneamente la riproduzione audio a 7.1 canali, più 2 canali indipendenti dedicati allo streaming multiplo attraverso le uscite stereo del pannello frontale.
I due canali stereo integrati possono supportare un array di microfoni ed utilizzano le tecnologie Acoustic Echo Cancellation (AEC), Beam Forming (BF) e Noise Suppression (NS).
Una delle peculiarità della mainboard consiste nell'utilizzare per ciascuno dei due canali stereo un layer diverso del PCB, in maniera tale da annullare il fenomeno del Cross Talking e mantenere una elevata qualità dell'audio.
