5. Caratteristiche peculiari
Pulsanti onboard
 Â |  Â |

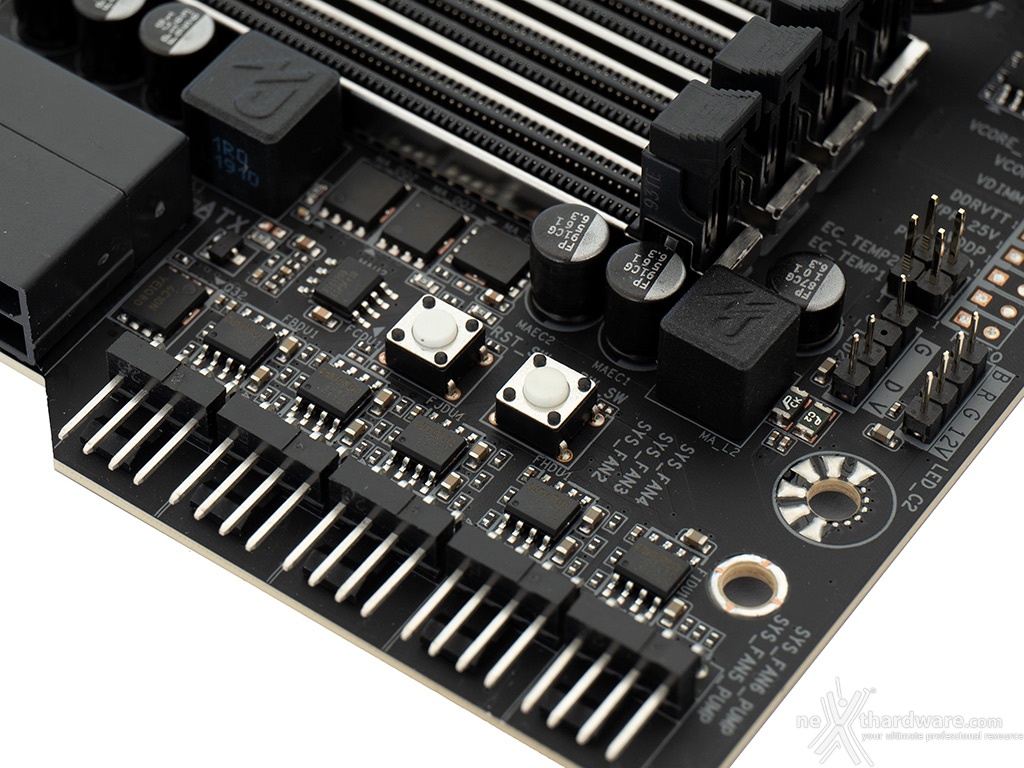

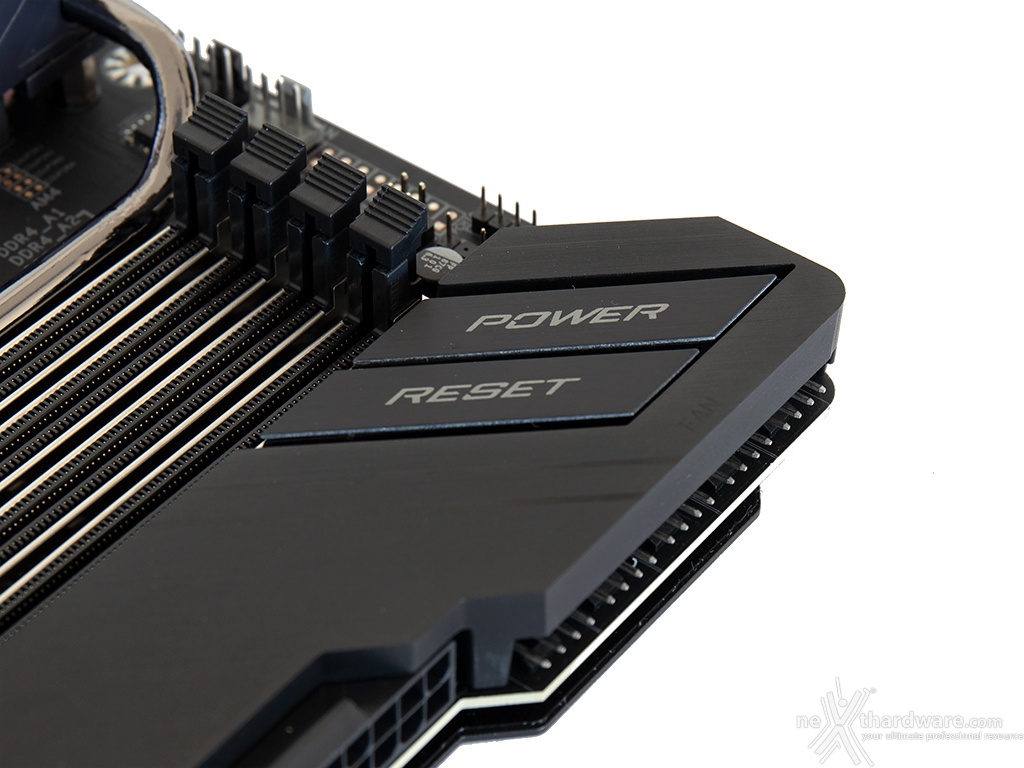

Nell'angolo destro della mainboard, in posizione adiacente rispetto agli slot DIMM, possiamo trovare i classici pulsanti di power e reset i quali, anche in presenza dell'armatura, possono essere azionati tramite due linguette ricavate sullo stesso, contrassegnate dalle relative serigrafie.
Punti di misura
Sul lato superiore sono invece situati otto punti di misura che consentono di verificare, con l'ausilio di un multimetro, le tensioni dei principali componenti del sistema.
Debug LED e connettori vari

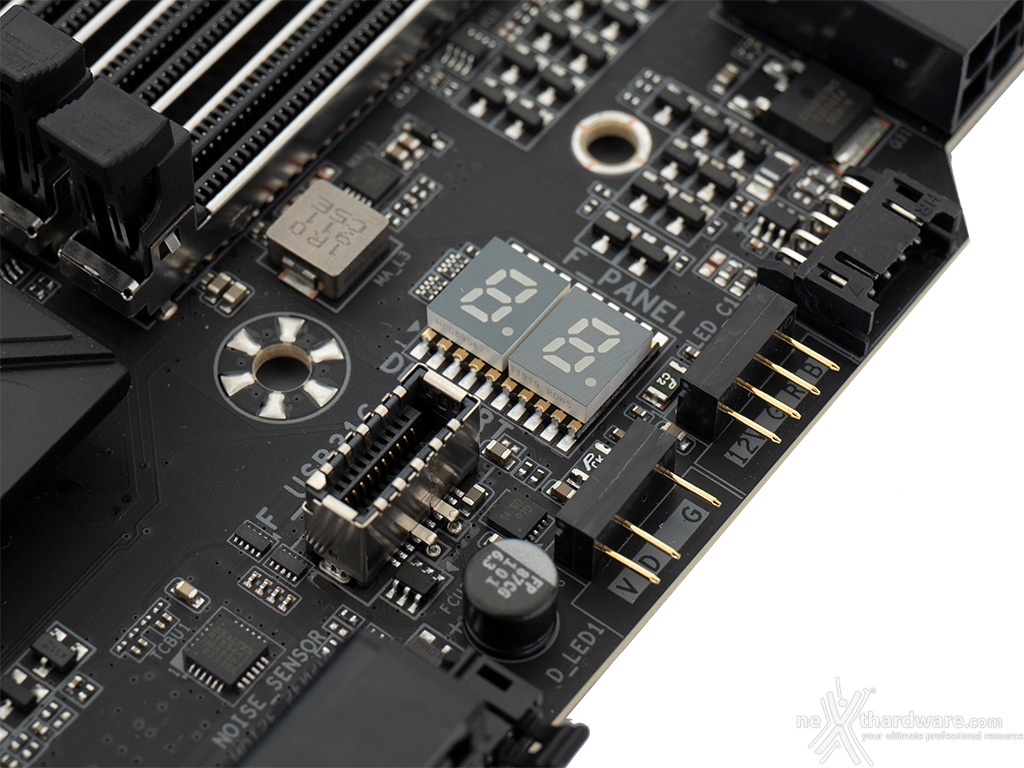

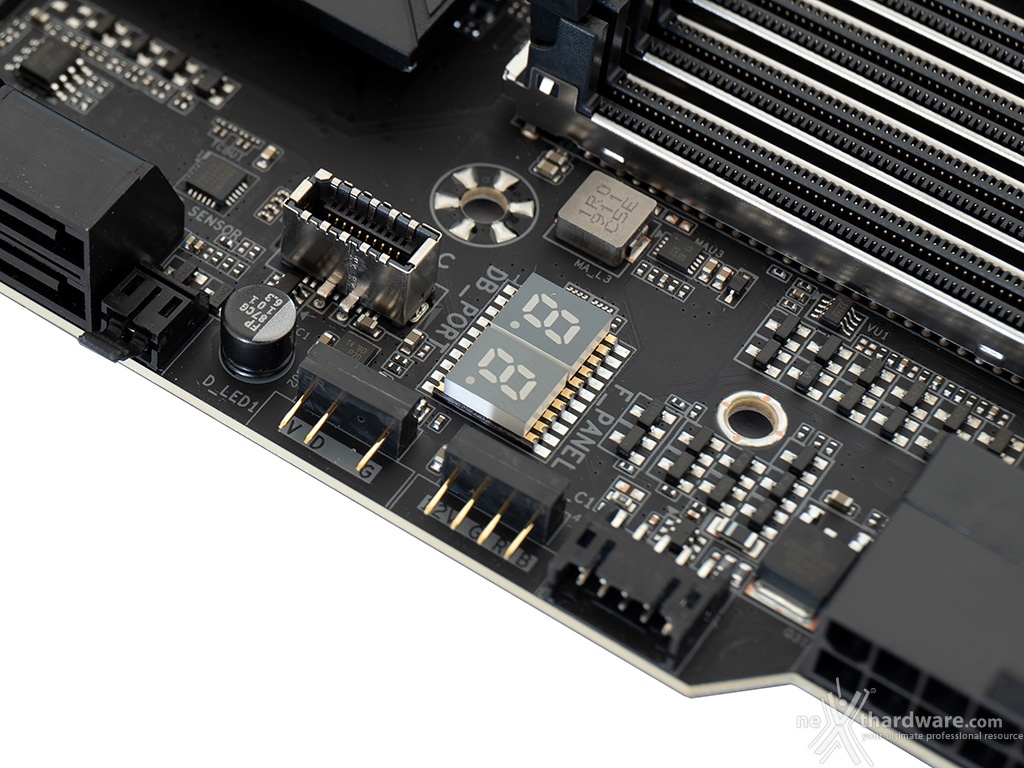

Sul bordo anteriore, in prossimità del connettore ATX, possiamo osservare il Debug LED a due cifre che fornisce informazioni riguardo lo stato di boot della macchina mostrando poi, una volta completata questa delicata fase, la temperatura della CPU.
Accanto al gruppo di connettori SATA troviamo una delle novità introdotte da GIGABYTE su questa scheda, ovvero un connettore a cui, previa rimozione del ponticello normalmente inserito, andrà collegata la sonda per la rilevazione del rumore.

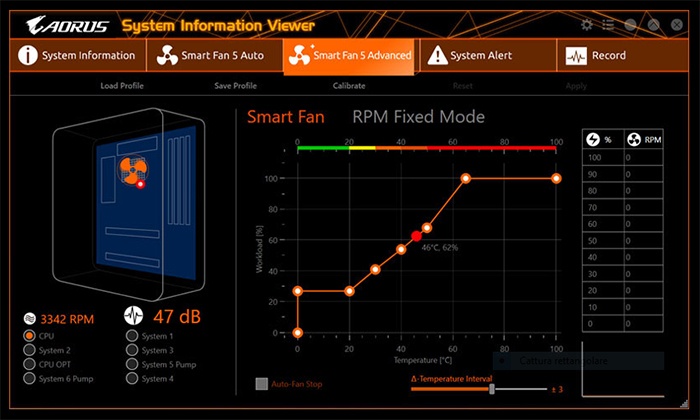

Tramite l'applicazione "Sistem Information Viewer" sarà quindi possibile regolare la velocità delle varie ventole non soltanto in funzione della temperatura dei vari componenti, ma anche del rumore rilevato dalla sonda.
 Â |  Â |

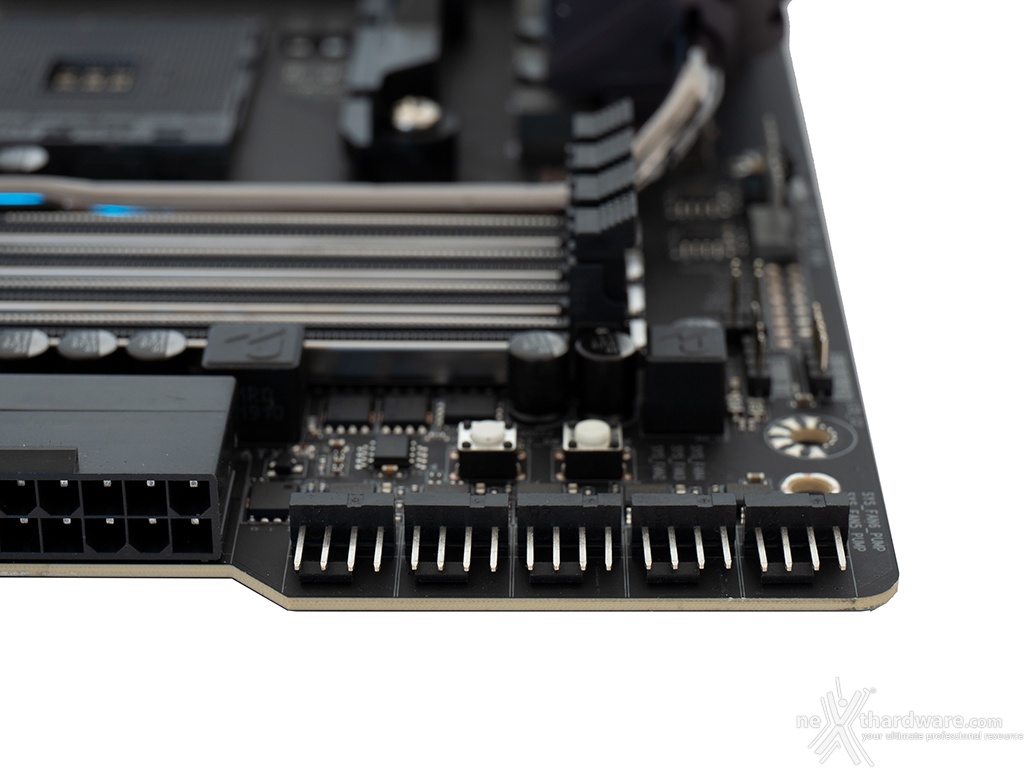

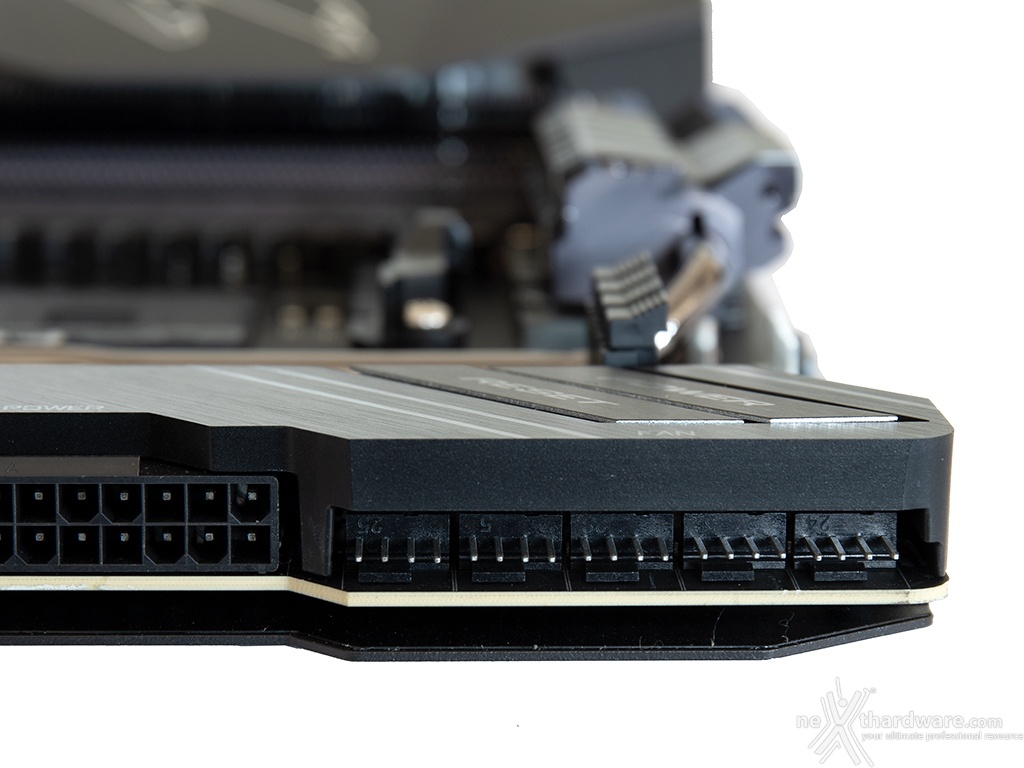

Sull'angolo destro anteriore abbiamo cinque degli otto connettori per ventole in dotazione, tutti di tipo ibrido, ovvero in grado di erogare una potenza di 24W sufficienti ad alimentare una pompa per impianto a liquido.
Ciascun connettore beneficia inoltre della tecnologia Fan Stop che consente di arrestare la ventola ad esso collegata fino a quando non si supera una determinata soglia di temperatura, facilmente impostabile tramite l'applicazione Smart Fan 5.

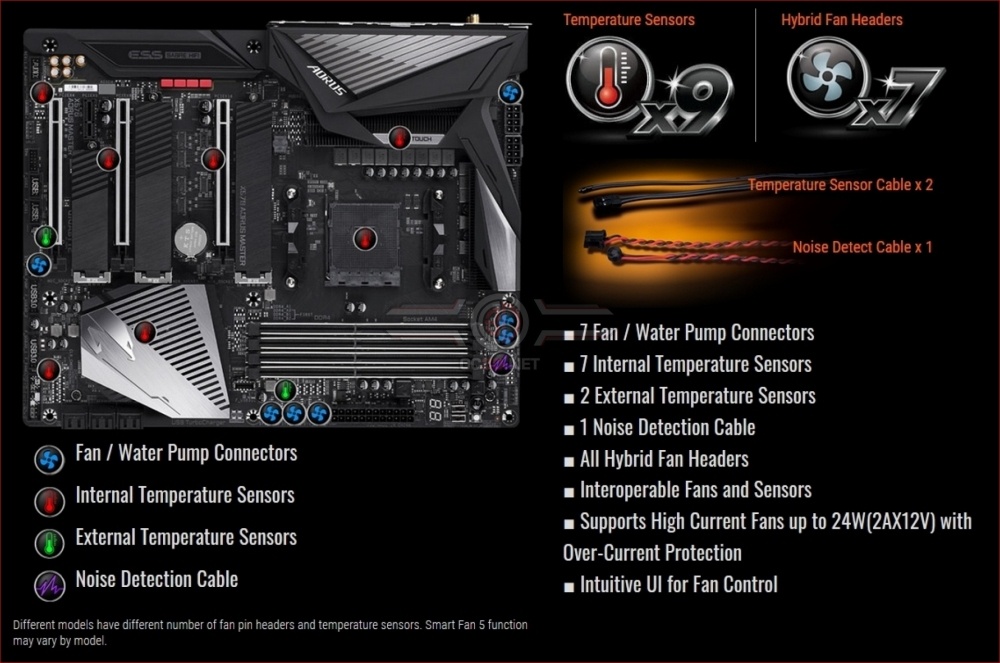

L'immagine in alto ci fornisce una panoramica più completa della distribuzione dei vari connettori e dei sensori in dotazione alla scheda.
Dual BIOS

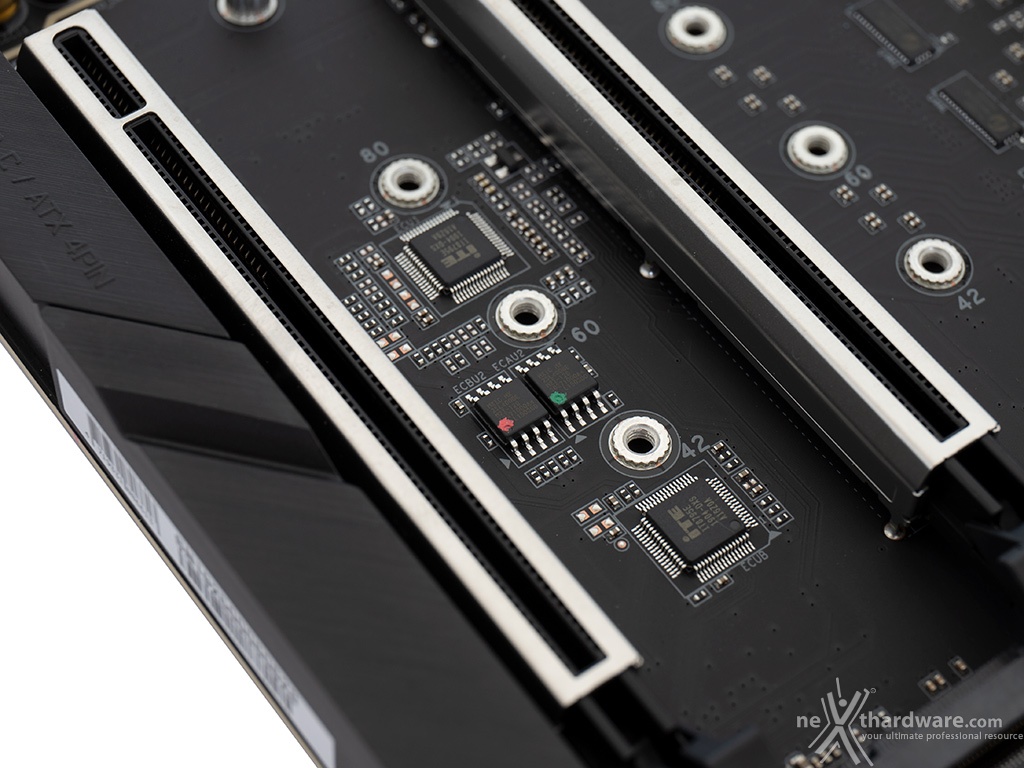

Altra funzionalità molto gradita all'utenza più o meno avanzata è la presenza di un doppio chip per BIOS UEFI, che permette di salvaguardare l'integrità della scheda nella malaugurata ipotesi di un guasto o di un aggiornamento non andato a buon fine.
I due chip sono posizionati nello spazio compreso fra il secondo ed il terzo slot PCIe.

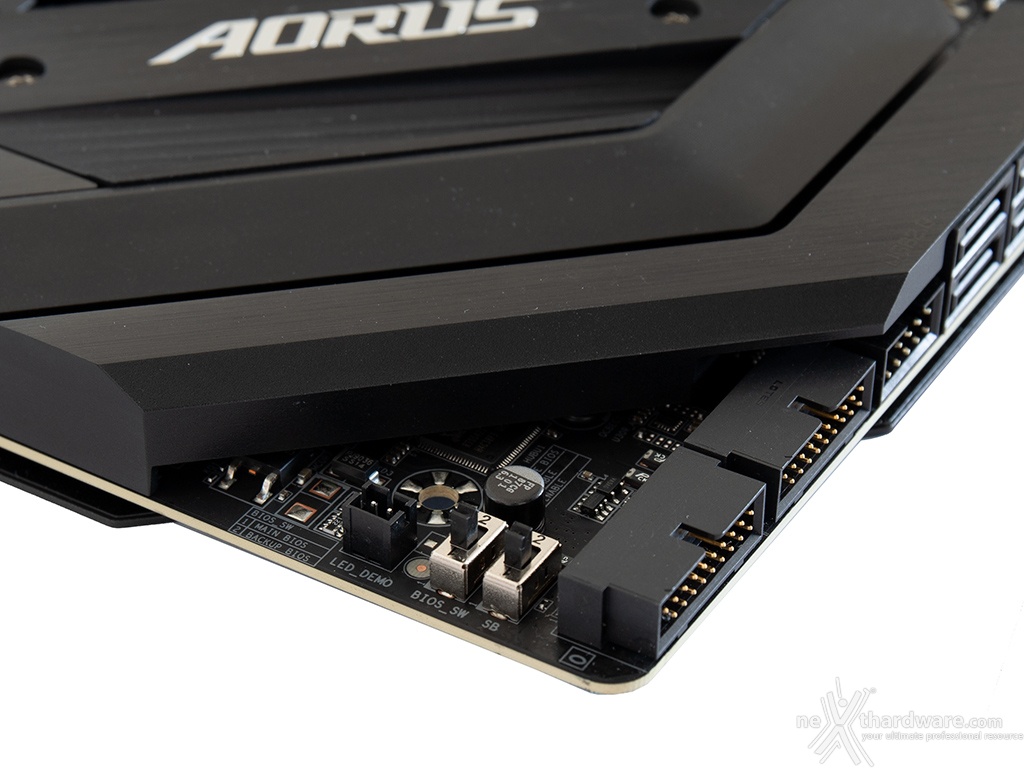

Una coppia di selettori posizionati sul bordo sinistro della scheda permette, poi, di abilitare o meno il chip di backup o scegliere quale dei due rendere disponibile all'avvio.

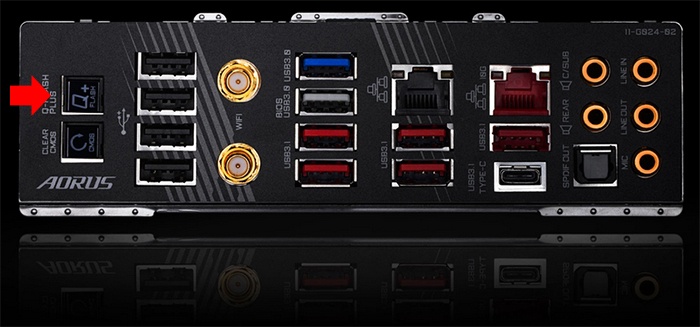

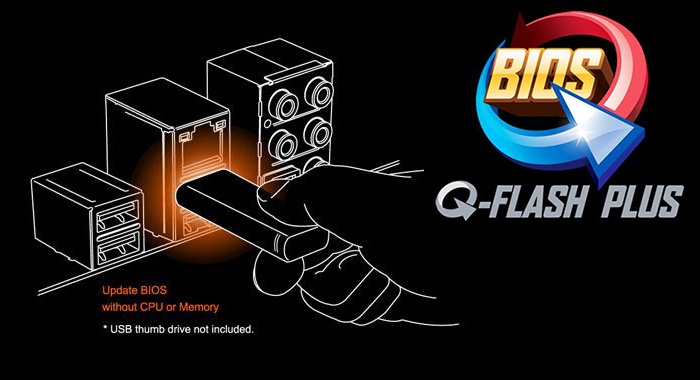

Rimanendo in tema, la X570 AORUS XTREME implementa la tecnologia Q-FLASH PLUS che permette di effettuare l'aggiornamento dello stesso anche senza installare la CPU e le memorie, semplicemente inserendo un Flash Drive contenente il BIOS in una delle porte USB presenti sul back panel adibita a tale scopo e premendo l'apposito pulsante visibile nell'immagine sottostante.
Questa funzionalità è molto utile anche nel caso in cui malauguratamente si dovessero corrompere entrambi i BIOS presenti onboard, permettendo di ripristinarli in maniera indolore.
AORUS RGB Fan Commander
Per gli amanti del modding e di tutti coloro che prestano una particolare attenzione al sistema di raffreddamento, il produttore offre nella dotazione accessoria di questa mainboard un evoluto controller per ventole ed illuminazione RGB.

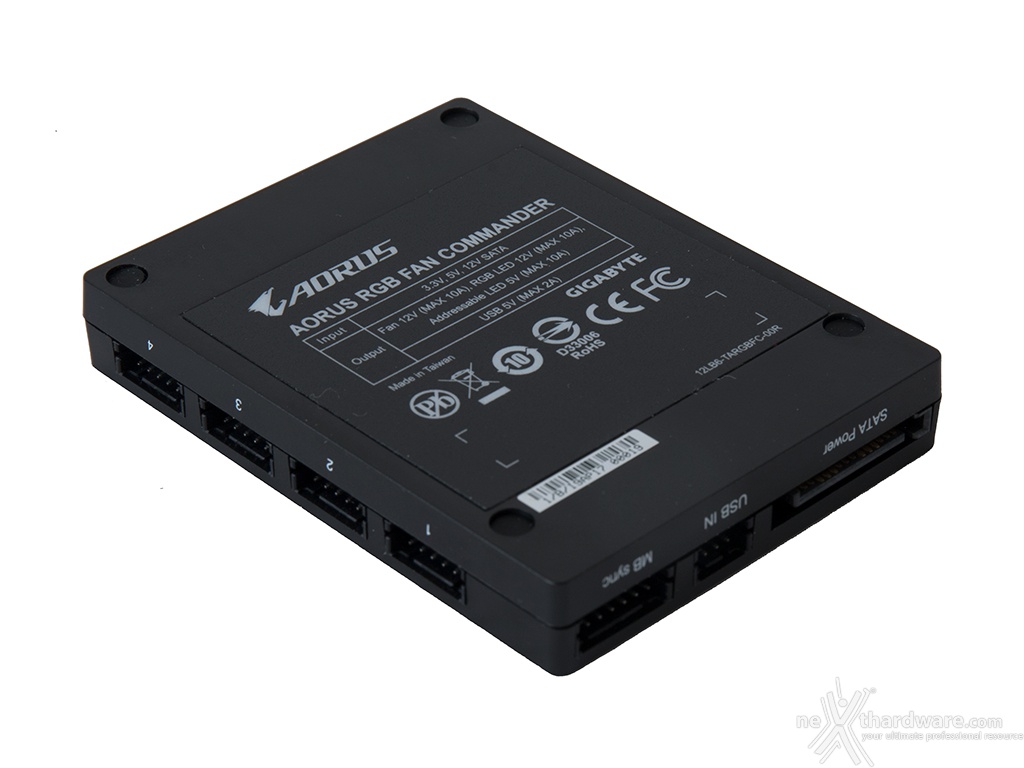

Quest'ultimo si presenta con un elegante telaio in alluminio spazzolato di colore nero, dotato nella parte superiore di un inserto in plastica traslucida che riporta il logo AORUS.
Il controller viene alimentato da un connettore SATA e prevede un connettore USB in ingresso che permette di dialogare con le mainboard AORUS tramite l'app RGB Fusion 2, mentre il connettore MB Sync serve per il collegamento a schede di altri produttori.

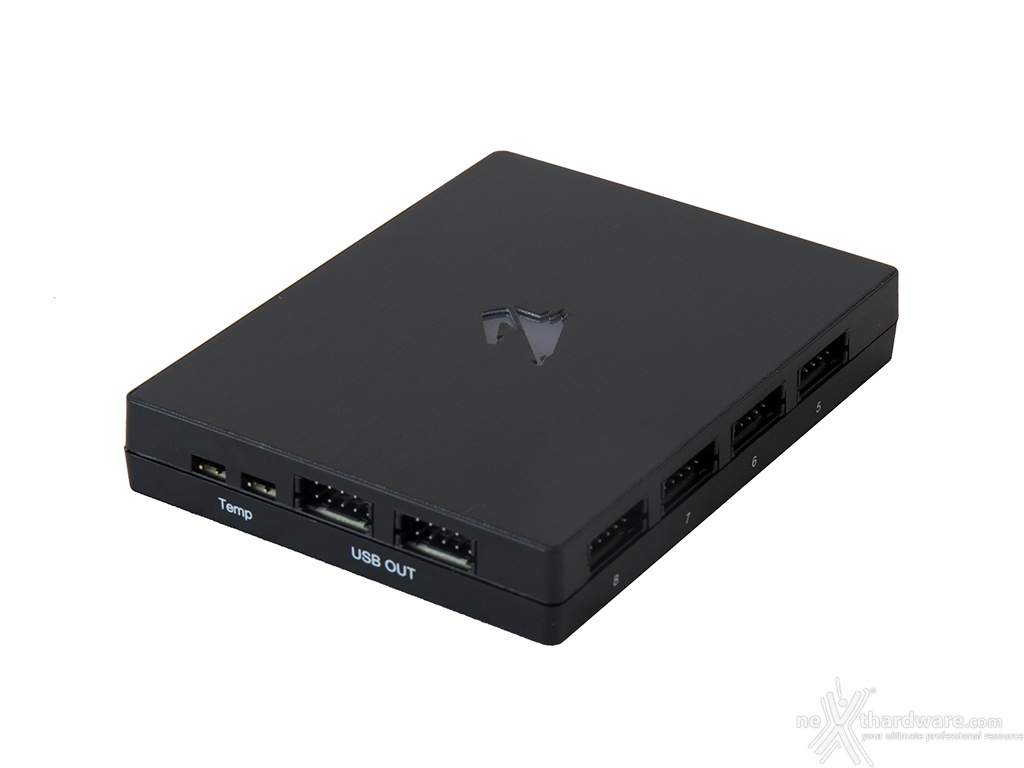

Su ciascuna delle due fiancate sono presenti quattro porte per il collegamento di ventole e strisce LED, mentre sul secondo lato corto ne troviamo due per il collegamento dei sensori di temperatura forniti in dotazione e due USB OUT a cui possono essere collegate periferiche appartenenti all'ecosistema RGB Fusion.

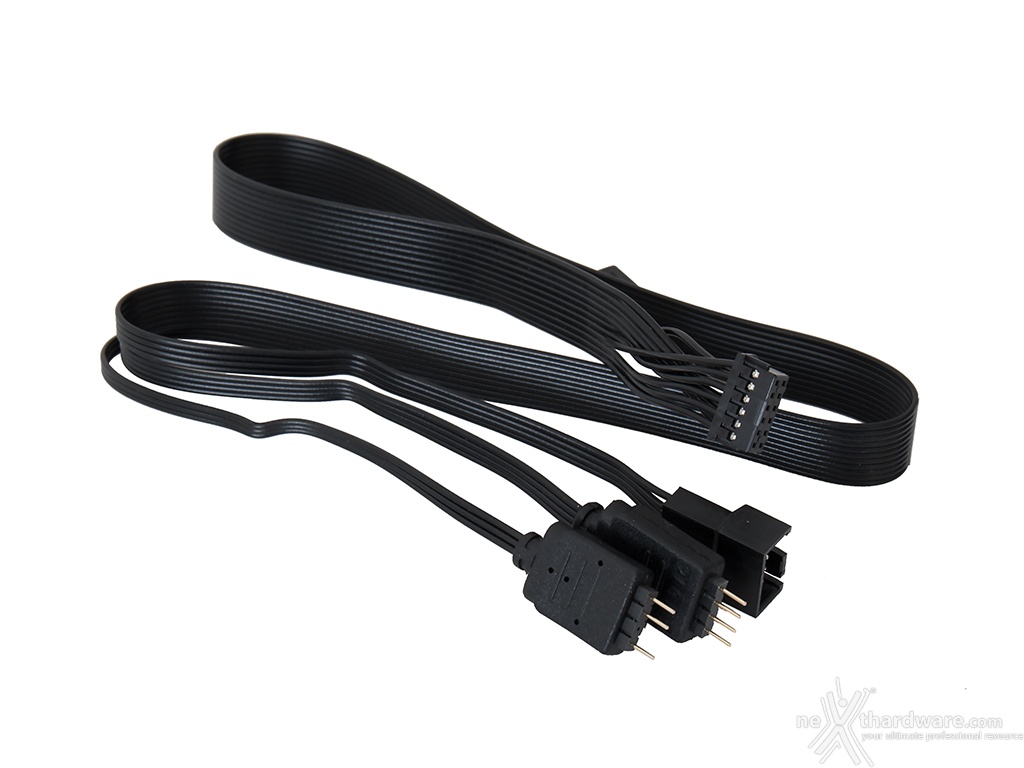

Tramite i cavi in dotazione possiamo collegare a ciascuna delle otto porte una ventola con relativo sistema di illuminazione o, in alternativa, una ventola normale accoppiata ad una striscia LED RGB o di tipo indirizzabile.
Sulla base troviamo serigrafato in bianco il logo AORUS, le specifiche tecniche ed i loghi inerenti le varie certificazioni del prodotto.
 Â |  Â |  Â |

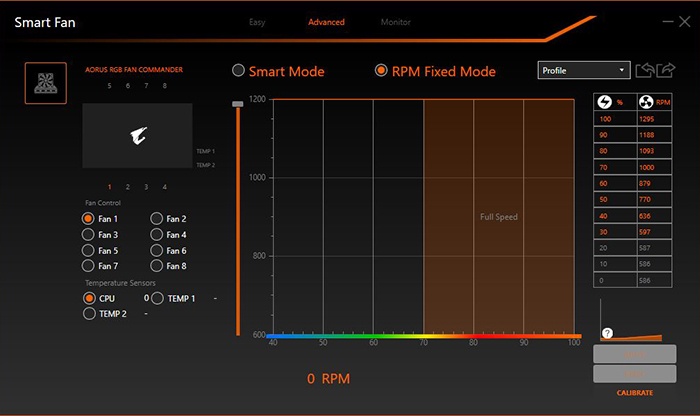

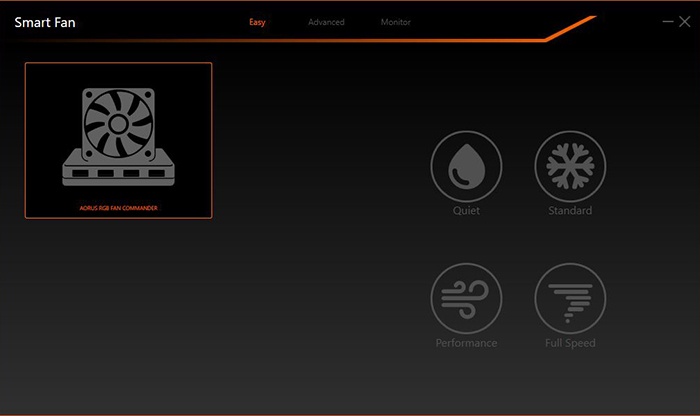

La gestione dell'AORUS RGB Fan Commander per quanto riguarda il comparto ventole viene affidata al collaudato software Smart Fan 5.
La stessa prevede tre distinte sezioni, ovvero "Easy", dedicata agli utenti meno esperti con quattro modalità di funzionamento preimpostate, "Advanced", per gli smanettoni più accaniti che possono personalizzare la velocità di ciascuna ventola in base alle proprie esigenze, e la sezione "Monitor", dove è possibile visualizzare le curve di funzionamento di ciascuna ventola.
Sistema di illuminazione RGB Fusion
 Â |  Â |  Â |

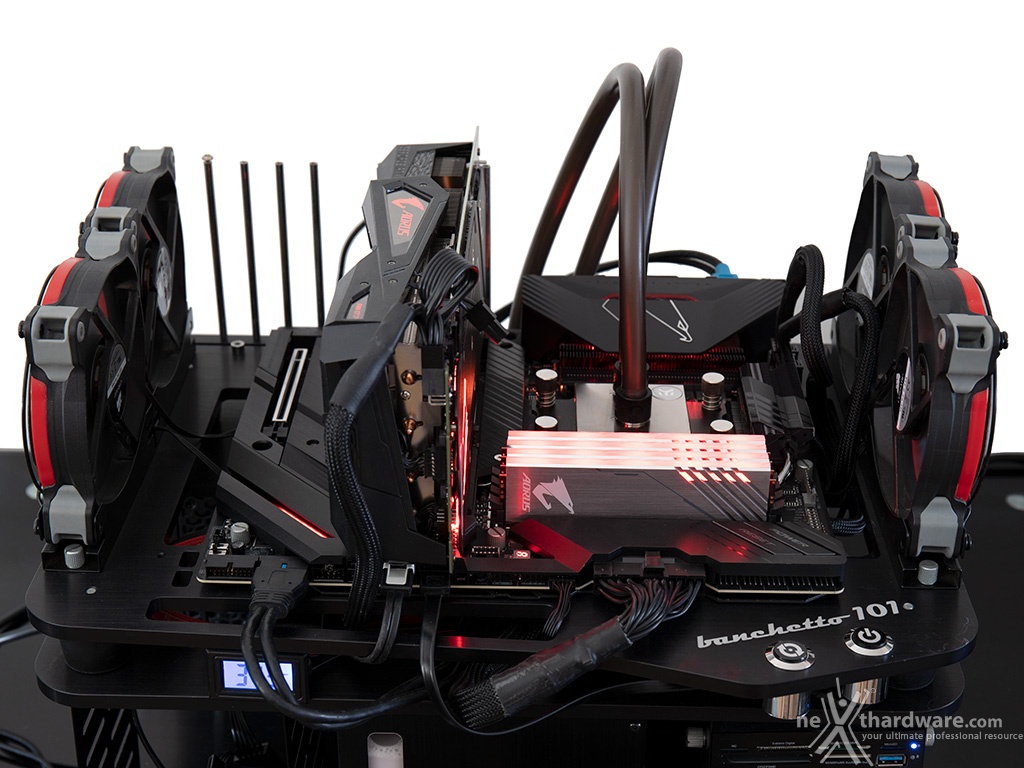

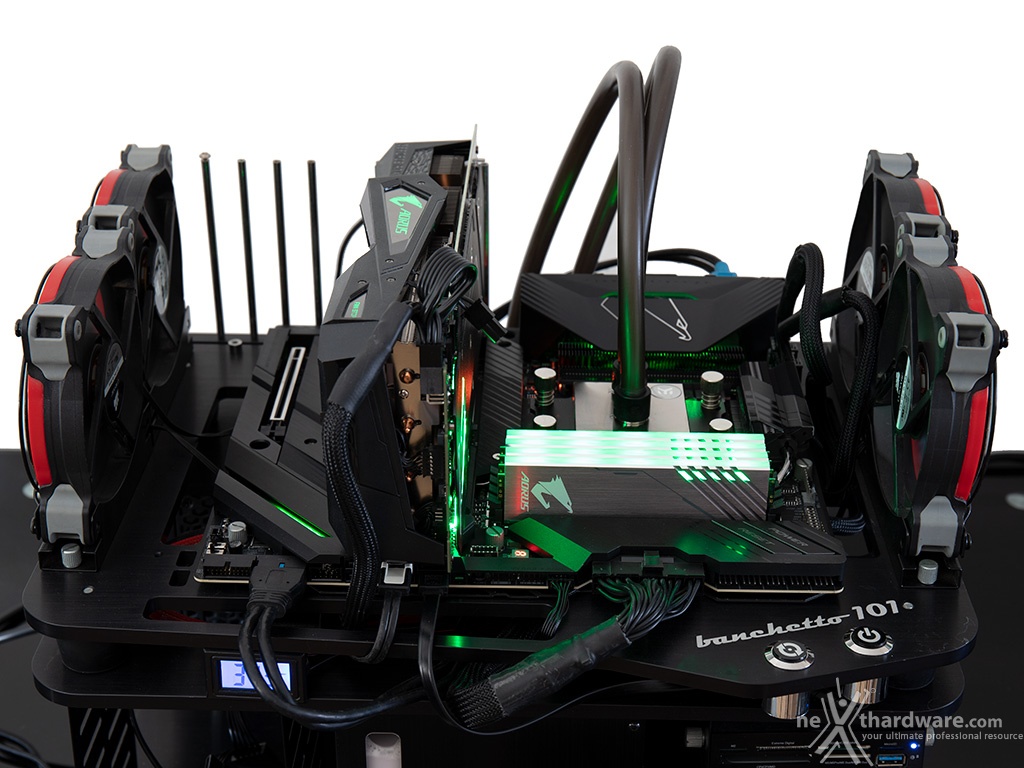

La GIGABYTE X570 AORUS XTREME, al pari di tutte le mainboard appartenenti a questa prestigiosa serie, adotta il sofisticato sistema di illuminazione multizona RGB Fusion che, come abbiamo avuto modo di appurare, risulta essere tra i più efficienti in circolazione.
A tal proposito ci preme sottolineare che rispetto ai modelli di precedente generazione lo stesso risulta essere meno invasivo, comprendendo di fatto soltanto tre zone, ovvero il carter che sormonta il backpanel, il dissipatore sul chipset e la cover della sezione audio.
 Â |  Â |

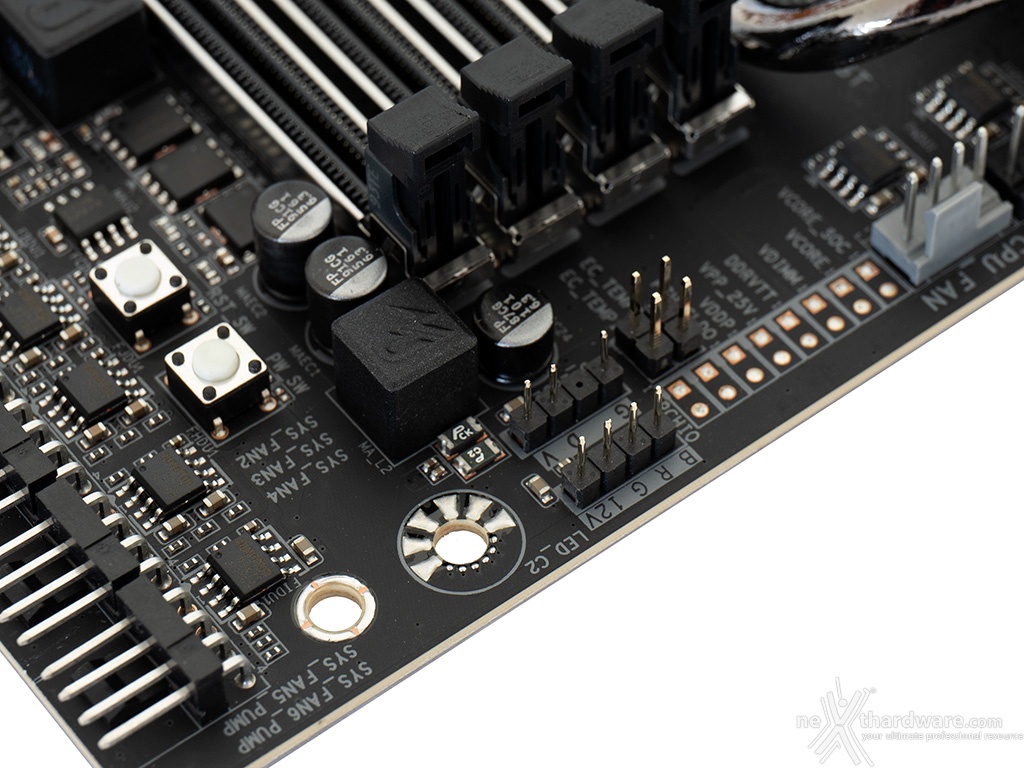

Tale sistema è composto da quattro header ai quali potranno essere collegate altrettante strisce RGB da posizionare all'interno o all'esterno del case e comandate in sincrono con i LED integrati nelle varie zone della mainboard tramite il tool dedicato.
Due di essi sono del tipo a quattro pin in grado di gestire, tramite i cavi RGB LED Extension in dotazione, strisce del tipo 5050 (12V-2A) per una lunghezza massima di due metri ciascuna.
Gli altri due, del tipo a tre pin, sono invece capaci di pilotare strisce a LED indirizzabili (ARGB) per una lunghezza massima di cinque metri e contenenti fino a 300 LED.

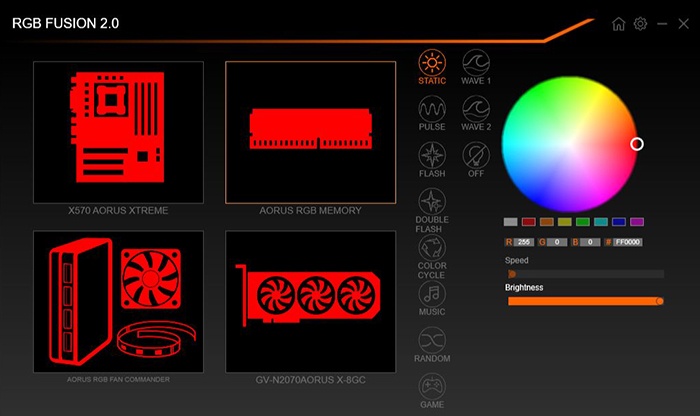

Mediante il software RGB Fusion 2.0 possiamo impostare uno dei nove effetti a disposizione, selezionare il colore voluto tra un'infinità di tonalità semplicemente spostando un cursore, oppure scegliere se sincronizzare i LED presenti nelle sei zone della mainboard con eventuali strisce LED collegate agli header visti in precedenza, nonché a tutte le periferiche compatibili appartenenti alla linea AORUS o prodotti di terze parti compatibili, la cui lista è reperibile nell'apposita pagina del produttore.

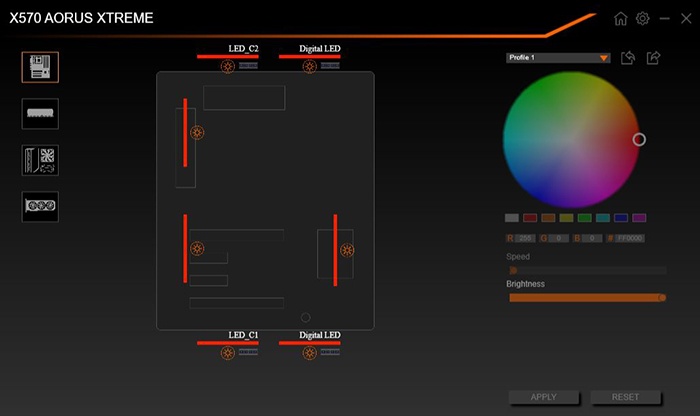

Passando alla modalità avanzata possiamo sfruttare tutte le potenzialità del sistema di illuminazione che, come accennato in precedenza, prevede tre aree distinte configurabili indipendentemente l'una dall'altra per un effetto finale spettacolare.

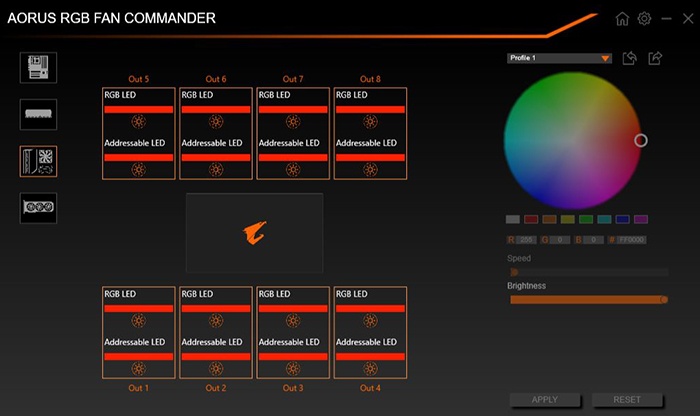

Non manca, ovviamente, la sezione dedicata al Fan Commander che si avvale delle stesse funzionalità dedicate alla mainboard.
Sezione audio

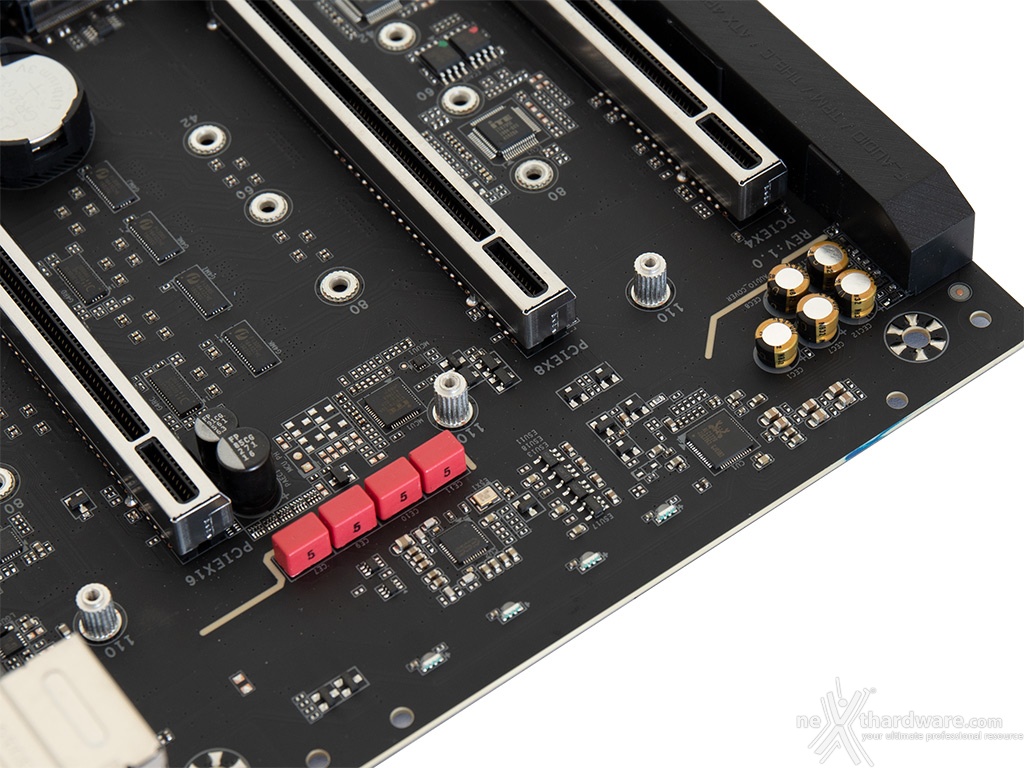

Rimossa la cover di protezione, possiamo osservare da vicino il circuito dedicato alla sezione audio.
 Â |  Â |

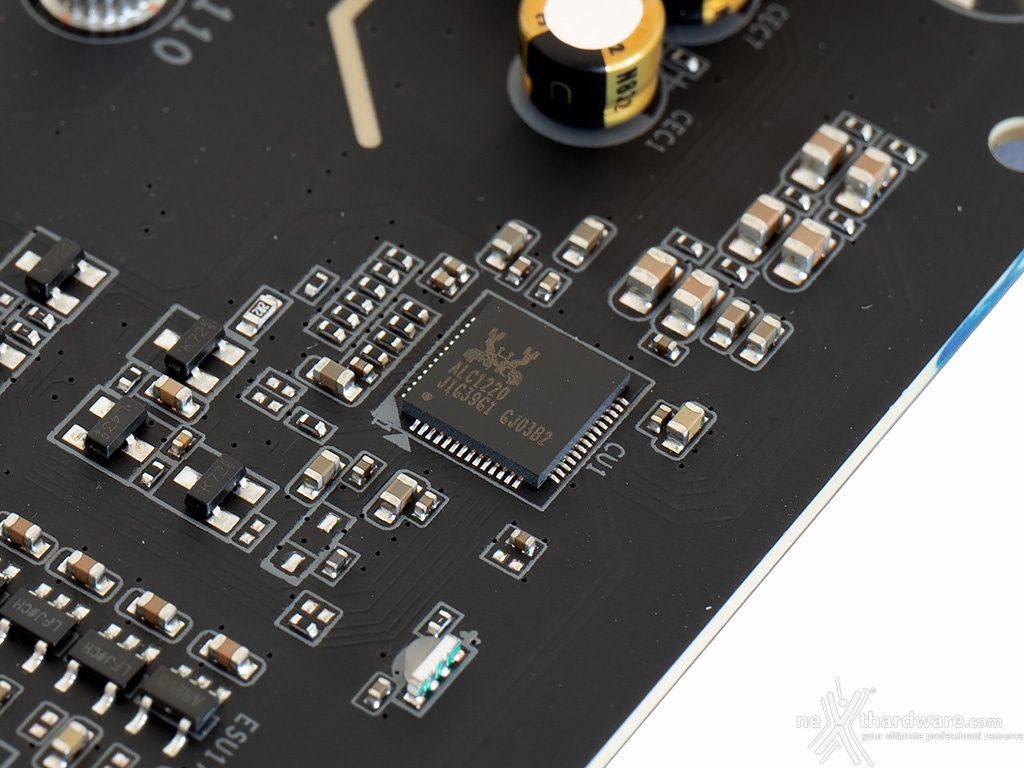

Si tratta di una soluzione di buon livello costituita da un DAC ESS SABRE 9218 in abbinamento ad un codec Realtek ALC1220-VB.
La stessa supporta la modalità High Definition a 7.1 canali garantendo un rapporto segnale/rumore di 130dB in uscita e 112dB in ingresso.
Grazie alla tecnologia Auto Impedance Sensing, la scheda è in grado di riconoscere automaticamente l'impedenza delle cuffie collegate in un range compreso tra i 6 ed i 600 Ohm e di adattare di conseguenza le impostazioni al fine di garantire un suono con la massima fedeltà impedendo fenomeni di distorsione o volumi troppo bassi.
Di alto livello la componentistica utilizzata a supporto, che prevede condensatori elettrolitici giapponesi Nichicon Gold, condensatori a film Wima, circuito anti-pop per evitare le scariche durante la connessione dei jack audio, trattamento per la protezione da ossidazione e corrosione per il DAC, nonché connettori audio placcati in oro.
