4. Layout & PCB
GPU con base clock di 1152MHz e boost clock di 1241MHz in abbinamento a 6GB di memoria GDDR5 con una frequenza di 1753MHz (7Gbps) con interfaccia a 384 bit per una banda passante garantita di 336 GB/s: questi i dati di targa della GIGABYTE GTX 980 Ti G1 GAMING.
PCB decisamente ordinato con le otto fasi di alimentazione (6+2) poste "tradizionalmente" nella parte destra della scheda.
Il retro del PCB, nonostante sia abbastanza denso di componentistica SMD, risulta anch'esso piuttosto ordinato; in basso, sulla sinistra, ancora ricoperti dai tappi di protezione azzurri, si trovano i connettori SLI per la realizzazione di configurazioni multi GPU sino a 4 vie.
Le GDDR5 utilizzate sono di produzione SK Hynix, nello specifico gli ICs H5GQ4H24MFR-R2C che sono accreditati di una frequenza operativa di 7GHz con una tensione di 1,55V.
VRM robusto a 6+2 fasi realizzato con Mosfet Fairchild FDMF6823C della serie XS DrMOS, una soluzione integrata che comprende un convertitore buck, il Mosfet di controllo e quello di sincronia con diodo Schottky integrato, induttori schermati in metallo composito e condensatori tantalio polimerici con montaggio SMD.

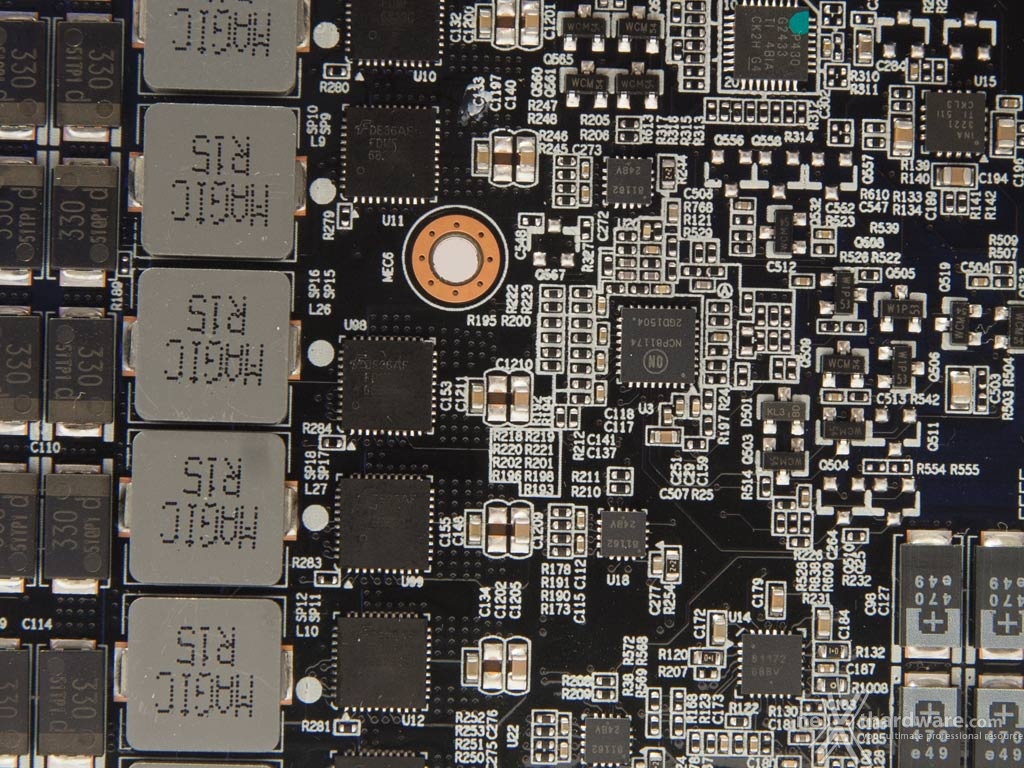

In alto un primo piano della zona di regolazione delle tensioni di alimentazione della scheda con il chip On Semiconductor NCP81174 che si occupa della gestione della sezione VRM.
Dato che il suddetto NCP81174 è un PWM a quattro fasi, in questo design troviamo quattro chip NCP81162, sempre di ON Semiconductor, che le duplicano ed un ulteriore chip NCP81172, visibile in basso a destra, che si occupa invece della gestione di ulteriori due fasi il cui scopo non è del tutto chiaro.
In alto a destra invece troviamo il chip Texas Instruments INA 3221, un sensore di potenza utilizzato anche sulle schede GeForce TITAN X che rileva la potenza consumata dalla scheda.
E concludiamo con un close-up della GPU GM200-310: 8 miliardi di transistor racchiusi in un die da 601mm² di superficie.
