4. Layout & PCB
GPU con base clock a 1.241MHz e boost clock a 1.304MHz, ovvero 114MHz e 126MHz rispettivamente di overclock di fabbrica, in abbinamento a 2GB di memoria GDDR5 con una frequenza di 1753MHz (7Gbps) con interfaccia a 128 bit per una banda passante garantita di 112,2 GB/s, questi i dati di targa della GIGABYTE GTX 960 G1 Gaming.
PCB molto ordinato e molto più denso, nonostante le dimensioni maggiorate, rispetto a quello che avevamo visto sulla GTX 960 di ZOTAC.
Da notare come anche in questo caso il posizionamento della sezione VRM per la GPU è nella parte sinistra della scheda e non sulla destra, come di consuetudine, dove rimane la sola fase per le memorie e la piazzola libera per un'ulteriore chip.
Ecco il PCB della GIGABYTE GTX 960 G1 Gaming messo a nudo, svincolato dal backplate tramite la rimozione delle cinque viti di fissaggio.
Massimo ordine anche sul retro del PCB dove troviamo ulteriori due chip di memoria ed una piazzola libera come sulla parte frontale.
VRM GPU robusto a sei fasi, il doppio di quello di una soluzione reference, realizzato con un mosfet Renesas RJK03B7 per il lato alto della catena di conversione e due RJK0393 sul lato basso, entrambi di tipo PowerPAK, induttori e condensatori allo stato solido.

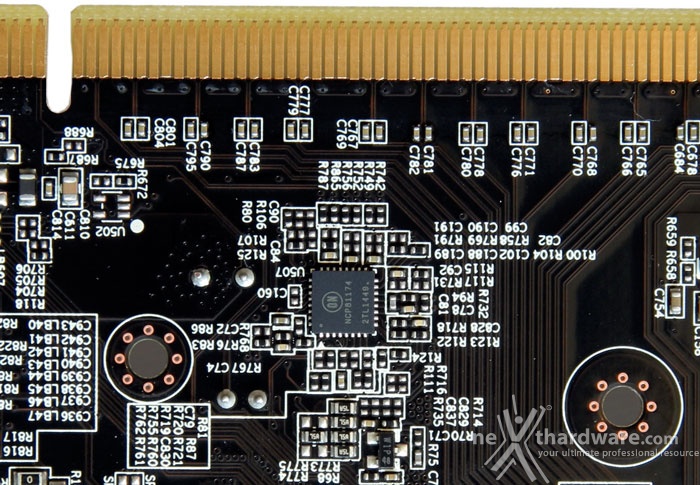

In alto un primo piano del chip On Semiconductor NCP81174 che si occupa della gestione della sezione VRM, posizionato sul lato posteriore del PCB.
In foto possiamo oservare uno dei quattro chip di memoria GDDR5 a bordo della GIGABYTE GTX 960 G1 Gaming: il modello K4G41325FC-HC28 di Samsung con speed rating a 1750MHz (7000MHz GDDR5) e tensione di 1.5V.
Concludiamo, come sempre, con un primo piano della GPU GM206-300: 2,9 miliardi di transistor racchiusi in un die da 227mm² realizzato con processo produttivo a 28nm.
