GIGABYTE GA-X99-SOC Champion

5. Vista da vicino - Parte seconda

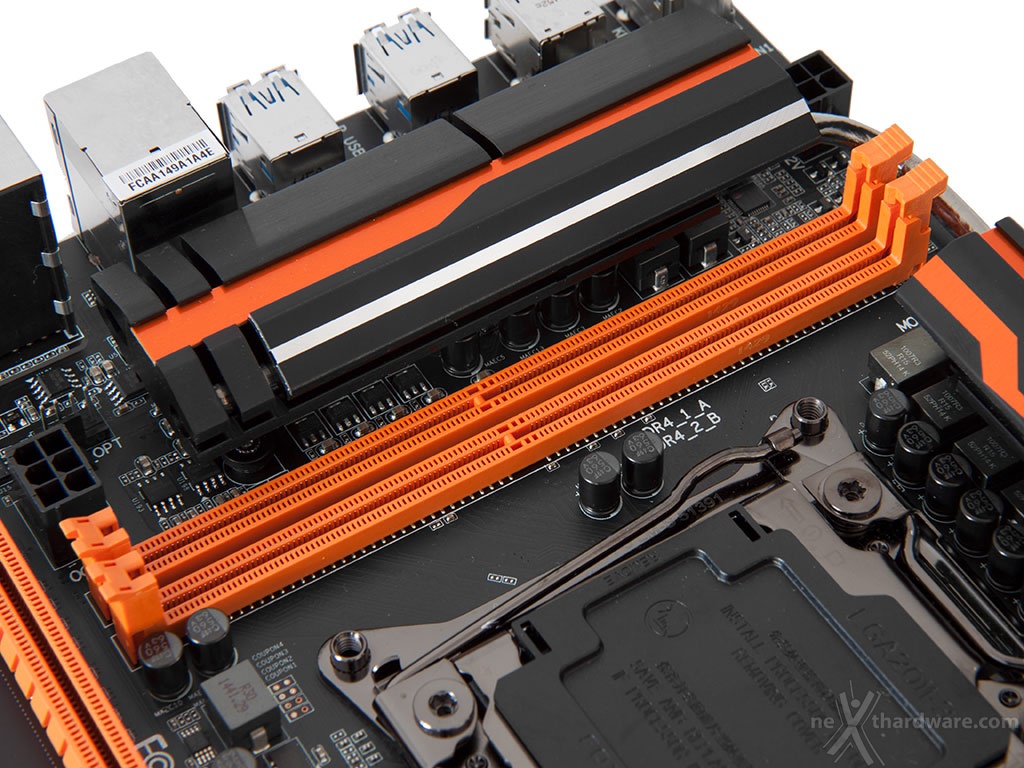

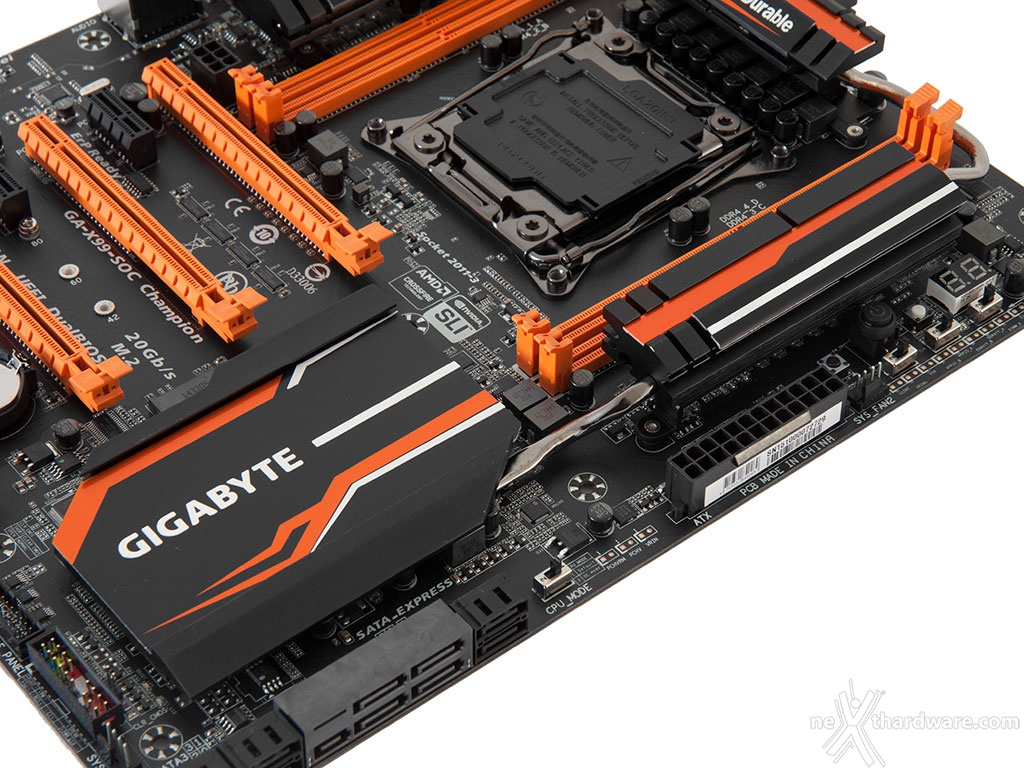

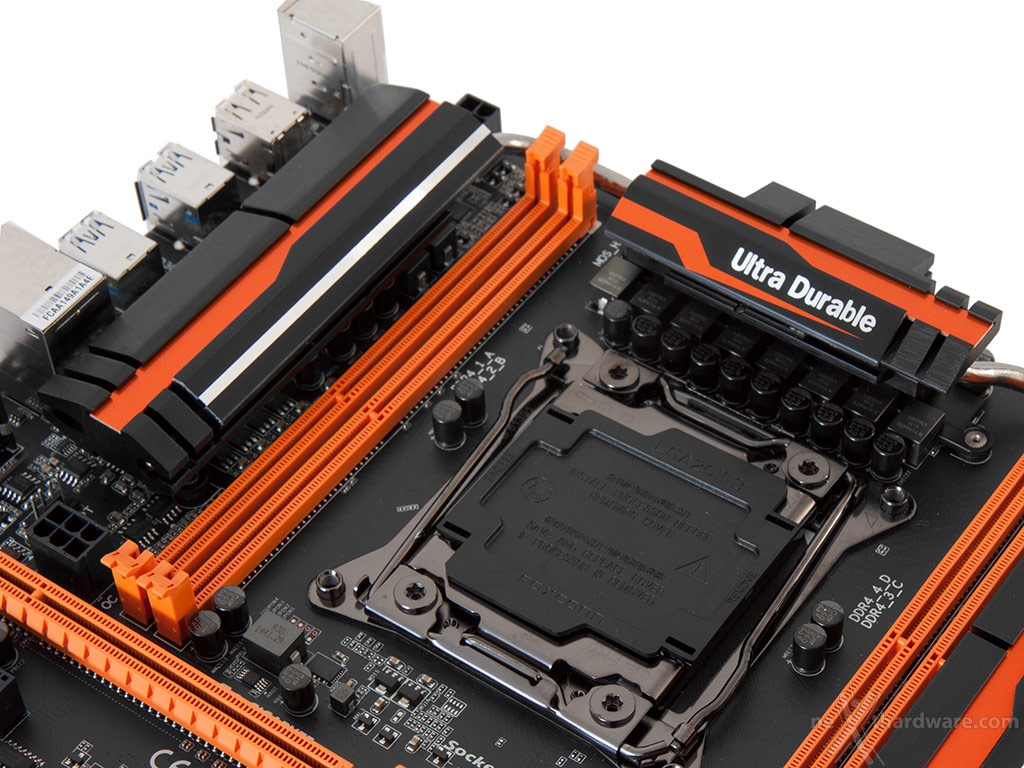

Tanta potenza necessita anche di un sistema di raffreddamento adeguato e per questo la GIGABYTE GA-X99-SOC Champion è equipaggiata con quattro dissipatori interconnessi fra loro tramite generose heatpipes in rame, di cui tre dedicati al raffreddamento dei regolatori di tensione ed uno, di dimensioni molto più generose, adibito al raffreddamento del chipset.



I tre dissipatori adibiti al raffreddamento dei regolatori di tensione sono dotati di parti alettate per favorire lo smaltimento del calore tramite i flussi d'aria che generalmente investono tale zona, mentre il quarto, adibito al raffreddamento del PCH X99, ne risulta invece privo e riporta sulla sommità il logo del produttore.

Tutti gli elementi sono realizzati in alluminio anodizzato di colore nero con alcuni particolari di colore arancio o bianco e sono interfacciati con i componenti sottostanti tramite dei pad termici.

Oltre che per la pregevole fattura, questo sistema si è particolarmente distinto anche per le doti di estrema efficienza, in particolari nei test di overclock, dove è stato in grado di garantire la massima stabilità operativa in ogni situazione.

Â

Â

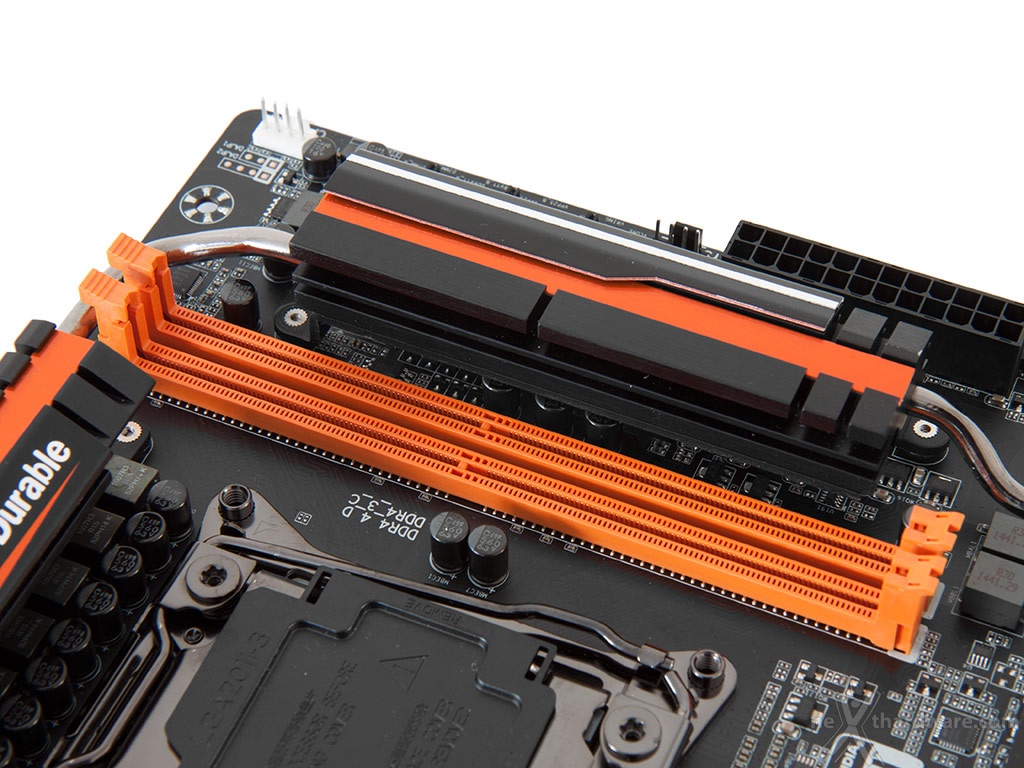

Il comparto dedicato alle memorie prevede quattro slot DIMM di colore arancio, in grado di ospitare fino 32GB di memoria DDR4 in configurazione quad channel con una frequenza massima di 3400MHz.

La tecnologia Intel XMP 2.0 utilizzata dai nuovi moduli di memoria DDR4 ne prevede, inoltre, la configurazione automatica dei parametri principali ed il caricamento dei relativi profili.

Il sistema di blocco è del tipo a singola levetta per ciascun slot, in maniera tale da facilitare l'installazione dei moduli in virtù della notevole vicinanza della parte terminale di essi con il primo slot PCI-E.

Gli slot prevedono, tra le altre cose, i contatti interni placcati in oro per garantire la maggiore protezione possibile dai fenomeni di ossidazione.

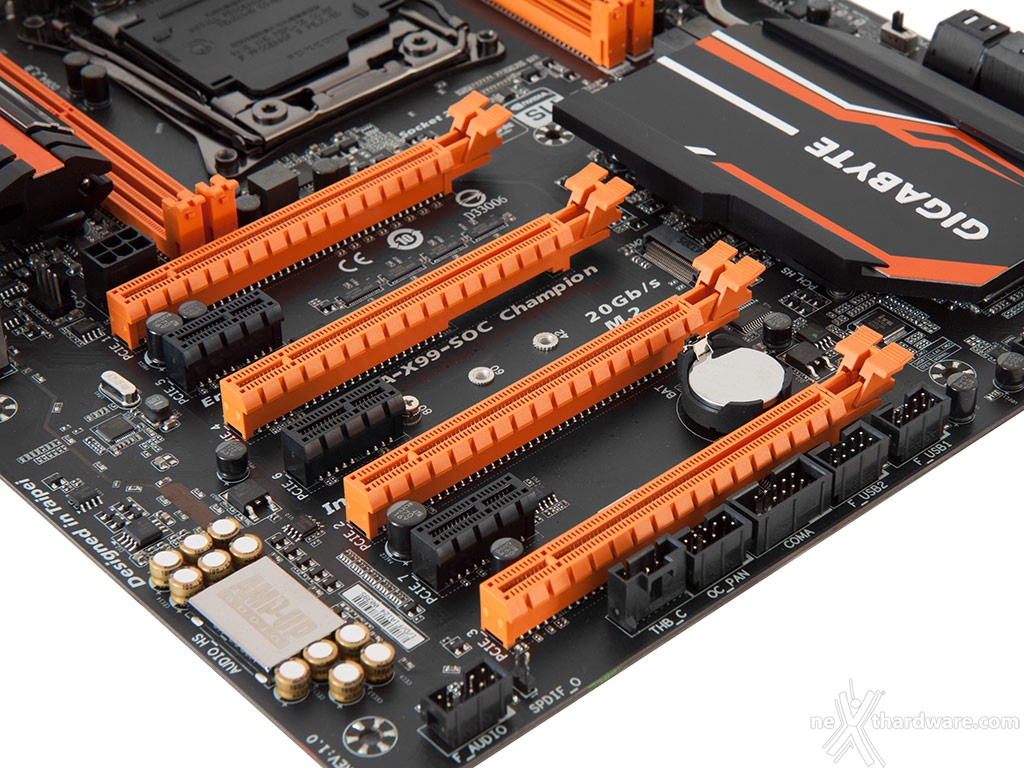

Nella foto in alto possiamo osservare i quattro slot PCI-E 16x 3.0 ed i tre PCI-E 1x conformi allo standard 2.0.

Utilizzando un Core i7-5960X o Core i7-5930K è possibile realizzare configurazioni SLI o CrossFire fino ad un massimo di quattro VGA, sfruttando al 100% le 40 linee PCIe messe a disposizione da questa tipologia di CPU.

Questo è reso possibile dalla presenza di un generatore di clock sulla mainboard interconnesso con uno degli slot x16 in grado di garantire fino a 320 Gb/s di bandwidth.

Tutte le combinazioni realizzabili sono elencate nella tabella sottostante.

Nel caso in cui invece si utilizzi una CPU Core i7-5820K, limitata a sole 28 linee PCIe 3.0, il numero massimo di VGA supportate scende a tre e andranno installate secondo i seguenti schemi.
