Gigabyte GA-H55-UD3H

Overclock

Vista la particolarità della piattaforma, che prevede una IGP integrata nel processore, abbiamo deciso di articolare questa prova in più sezioni, in modo da potere verificare anche il comportamento della grafica Intel. Tutte le prove sono state condotte impostando i valori direttamente da bios e facendo l'intera procedura di boot entrando nel sistema operativo, senza poi effettuare regolazioni da Windows tramite Easy Tune 6.

Ricerca del massimo Overclock con IGP attivata:

Per questa prova abbiamo impostato il più alto moltiplicatore della CPU disponibile ( 22X ), il divisore di memoria più appropriato, un moltiplicatore GPU tale da stare sotto i 1000Mhz di frequenza della IGP e le seguenti tensioni d'esercizio: Vram=1,6V; VTT=1,25V; Vcore=1,46V; Vgpu=1,2V.

Il Benchmark da noi utilizzato per questa prova è il CPU test di Futuremark 3DMark Vantage .

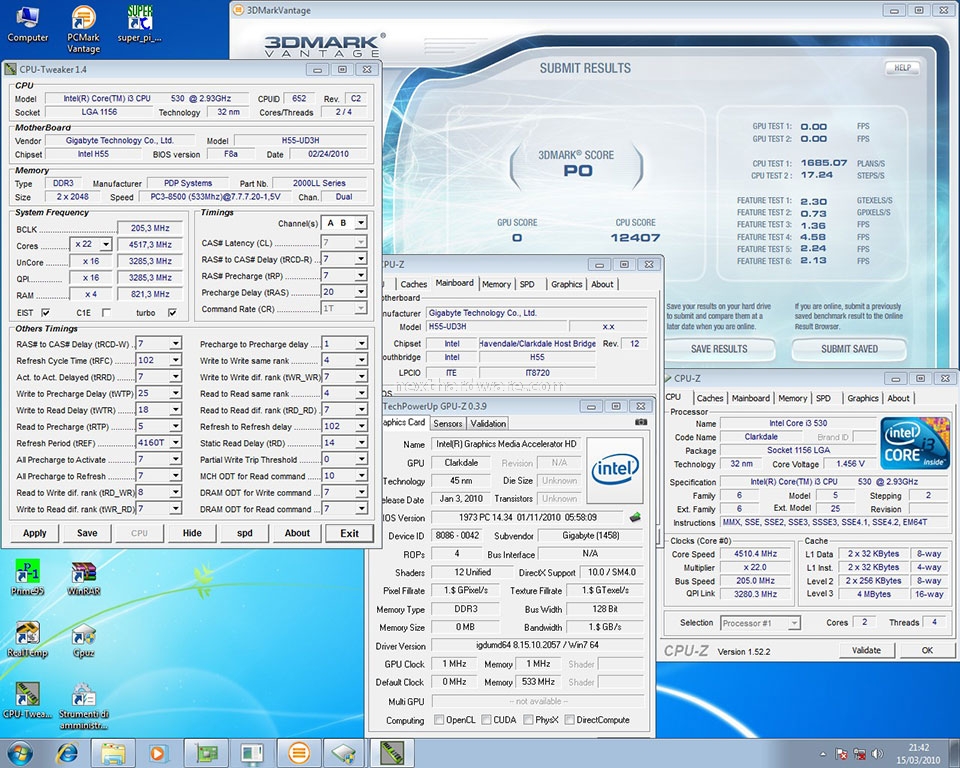

Come potete vedere dallo screenshot, la massima frequenza raggiunta dal nostro Core i3 530 con IGP attivata, è stata pari a 4510Mhz. Alcuni test sono stati superati anche a frequenze superiori, ma non in piena stabilità, purtroppo il calore prodotto dall'accoppiata CPU+IGP, a certe frequenze inizia a essere eccessivo anche per un sistema di raffreddamento a liquido.

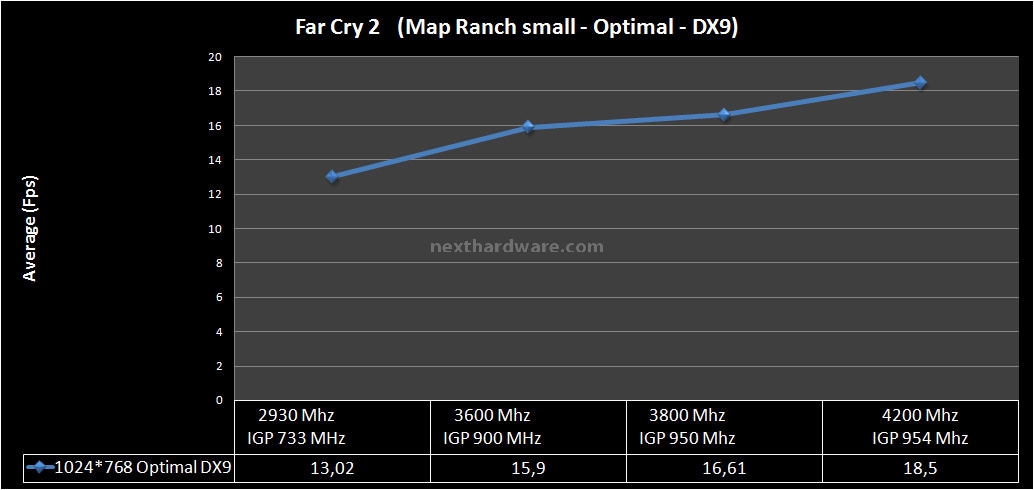

Dopo aver trovato la massima frequenza stabile abbiamo anche fatto alcuni test con Far Cry 2 per vedere come si comportava la IGP Intel con un gioco abbastanza recente; nel grafico sottostante i risultati:

Ricerca del massimo Overclock con IGP disattivata:

Per questa sessione di test abbiamo inserito una VGA discreta nello slot PCIe apposito; la disabilitazione della IGP Intel avviene automaticamente. Abbiamo impostato il più alto moltiplicatore della CPU disponibile ( 22X ), il moltiplicatore della memoria a 8X e le seguenti tensioni d'esercizio: Vram=1,65V; VTT=1,35V; Vcore=1,47V; VMCH=1,35V .

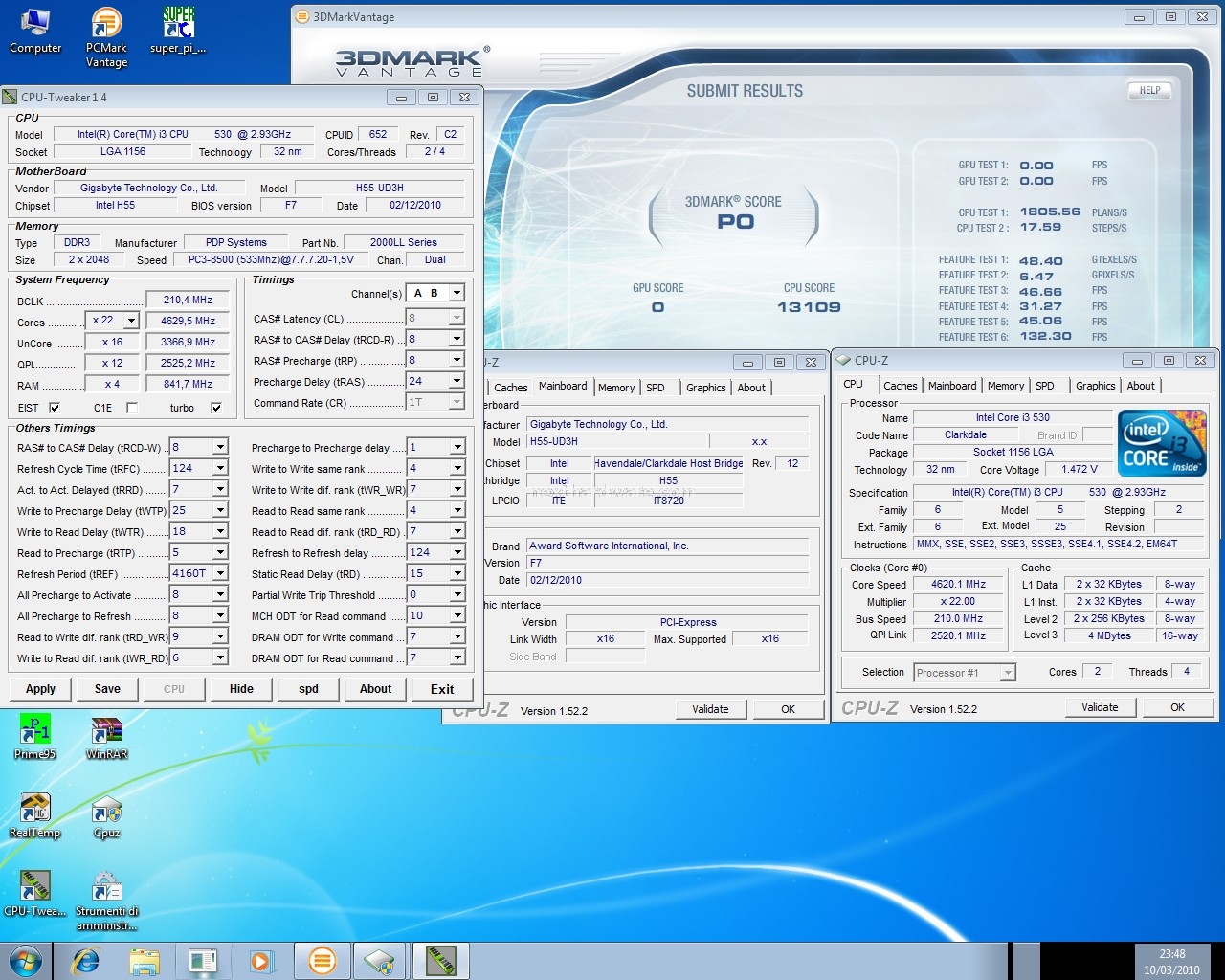

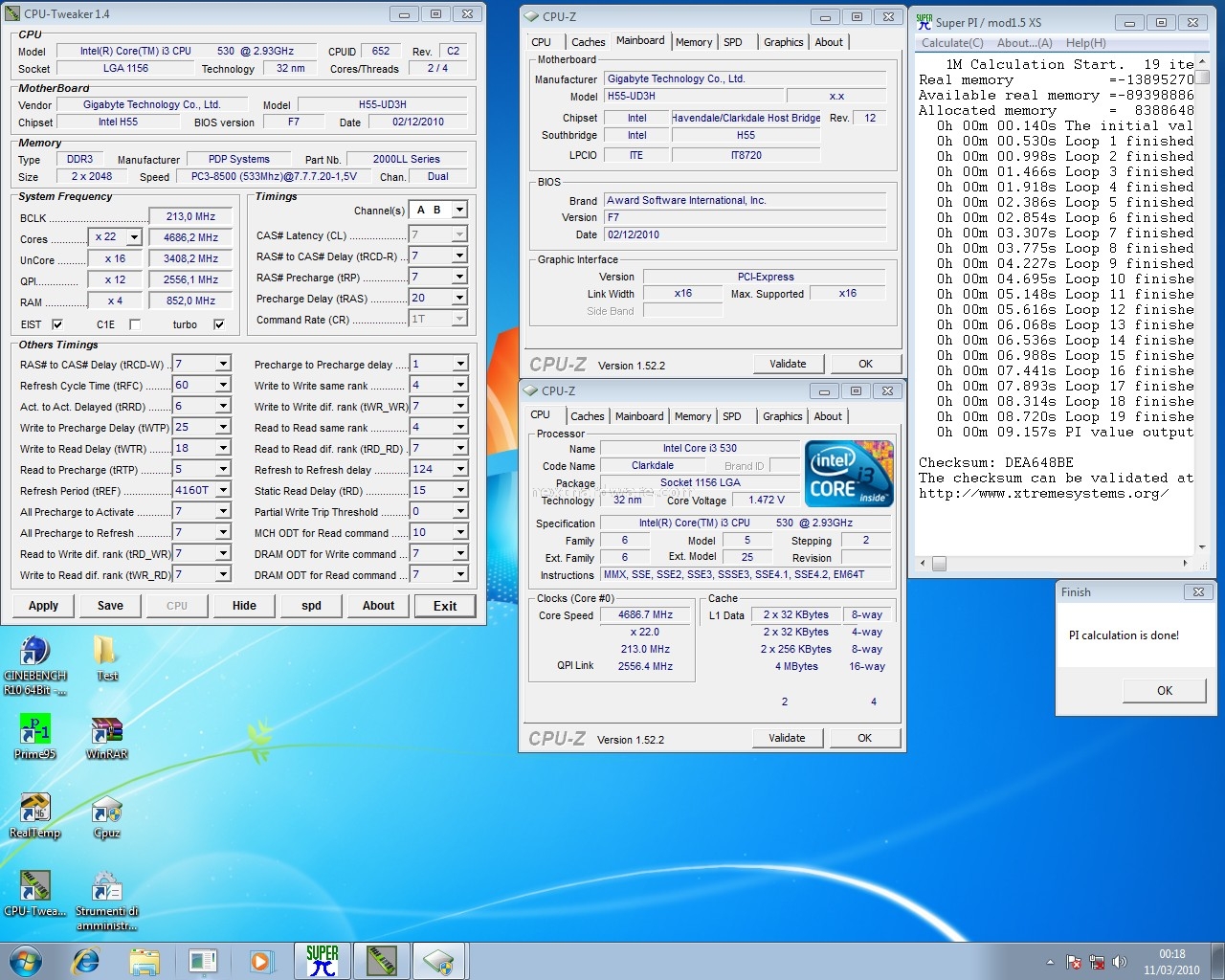

I benchmarks utilizzati per questo test sono il Superpi 1.5 Mod e il CPU test di Futuremark 3DMark Vantage .

I valori di frequenza ottenuti sono notevoli, merito di una sezione di alimentazione efficiente e di un bios già maturo, nonostante sia soltanto la seconda release ufficiale.
