6. Caratteristiche peculiari
Pulsanti onboard - Punti di misura - Debug LED
Se oltre che di gaming siamo appassionati di overclock la GIGABYTE AORUS GA-Z270X-Gaming 7 ci viene incontro con una nutrita serie di funzionalità da utilizzare per portare al limite la rimanente componentistica del vostro sistema.Â

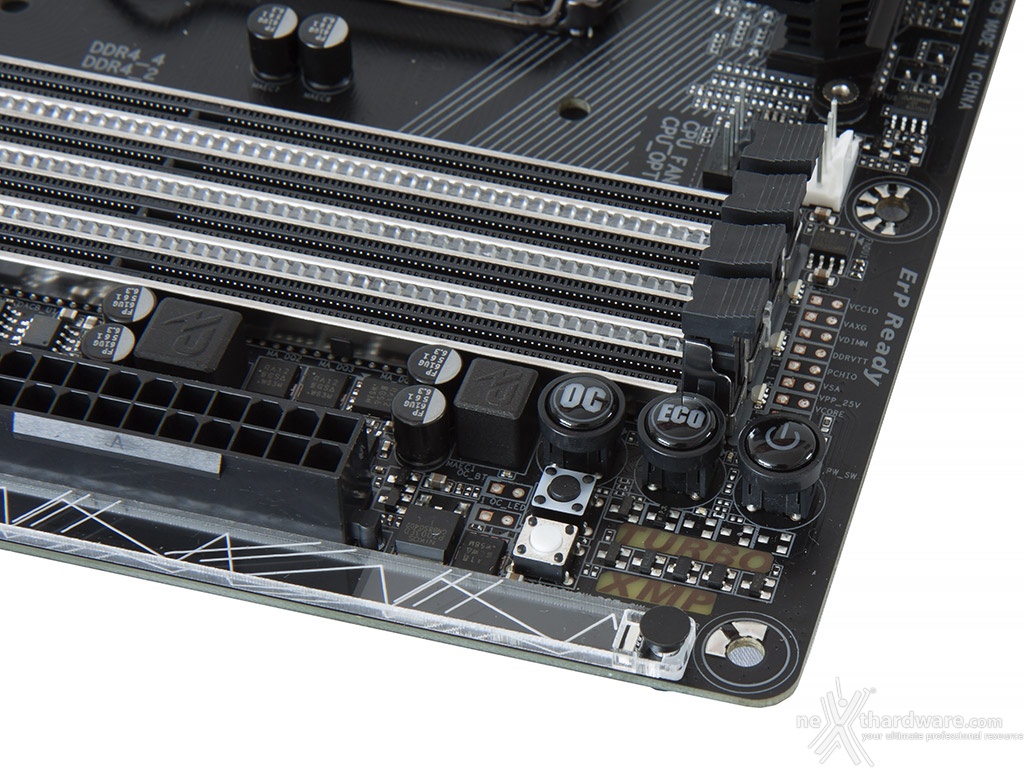

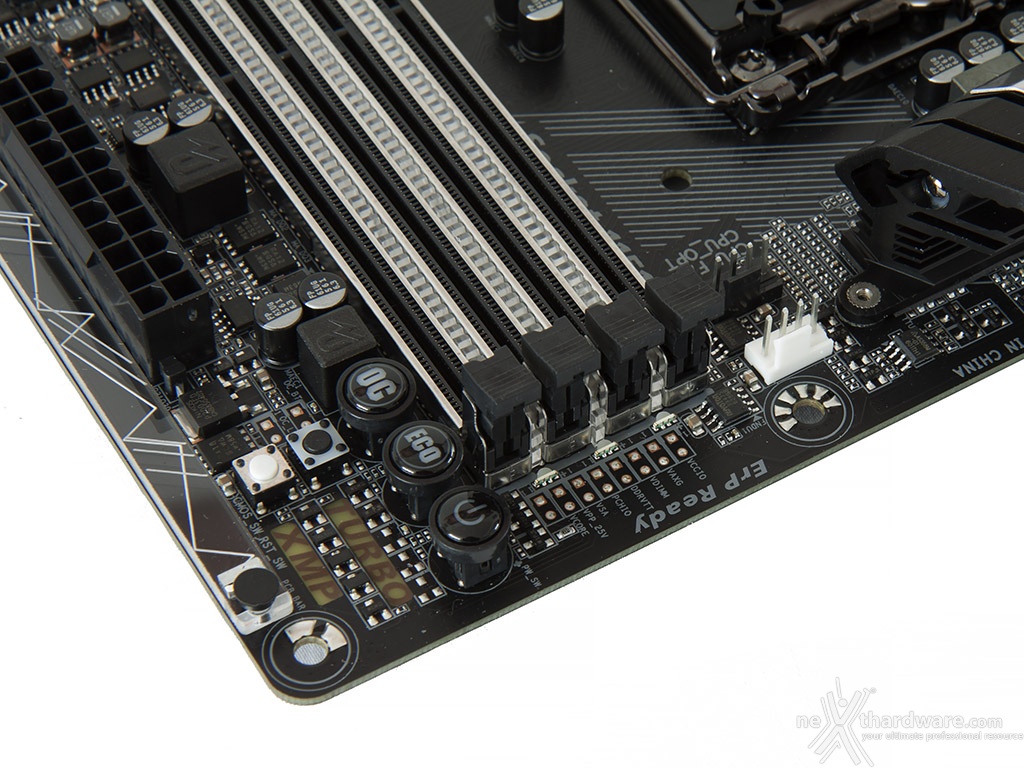

Buona parte dei comandi dedicati a tale pratica sono concentrati nell'angolo della mainboard adiacente gli slot DIMM, dove spiccano i tre generosi pulsanti di forma circolare adibiti all'overclock automatico, alla modalità ECO e all'accensione/spegnimento.
Poco più in basso troviamo un pulsante di colore nero per il CLRMOS ed uno di colore bianco per il reset del sistema, mentre alla loro sinistra sono visibili due LED che indicano l'attivazione delle modalità sopra menzionate.
Sempre nelle vicinanze degli slot DIMM sono presenti otto punti di misura che consentono di verificare, con l'ausilio di un multimetro, le tensioni dei principali componenti della scheda madre.

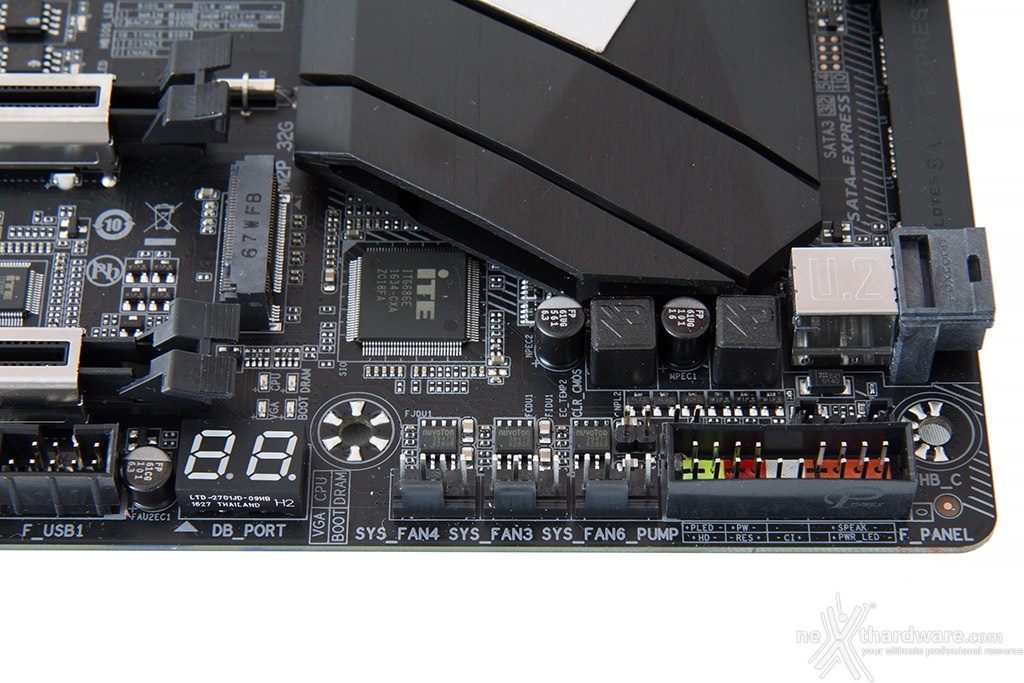

In prossimità dell'ultimo slot PCIe troviamo il Debug LED che fornisce informazioni riguardo lo stato di boot della macchina mostrando poi, una volta completata questa delicata fase, la temperatura della CPU.
Spostandoci verso destra abbiamo tre degli otto connettori per ventole distribuiti sul PCB della mainboard e gestiti dall'ottimo software Smart Fan 5, di cui il terzo offre la possibilità di collegare anche pompe per impianti a liquido o ventole con assorbimenti fino a 24W (un secondo è posizionato nelle immediate vicinanze del connettore ATX).
Poco più in alto rispetto a quest'ultimo troviamo un header per il collegamento di una delle due sonde per la rilevazione della temperatura esterna fornite in bundle, mentre la seconda potrà essere collegata ad un header situato, anch'esso, accanto al connettore ATX.
Sistema Dual BIOS
 Â |  Â |

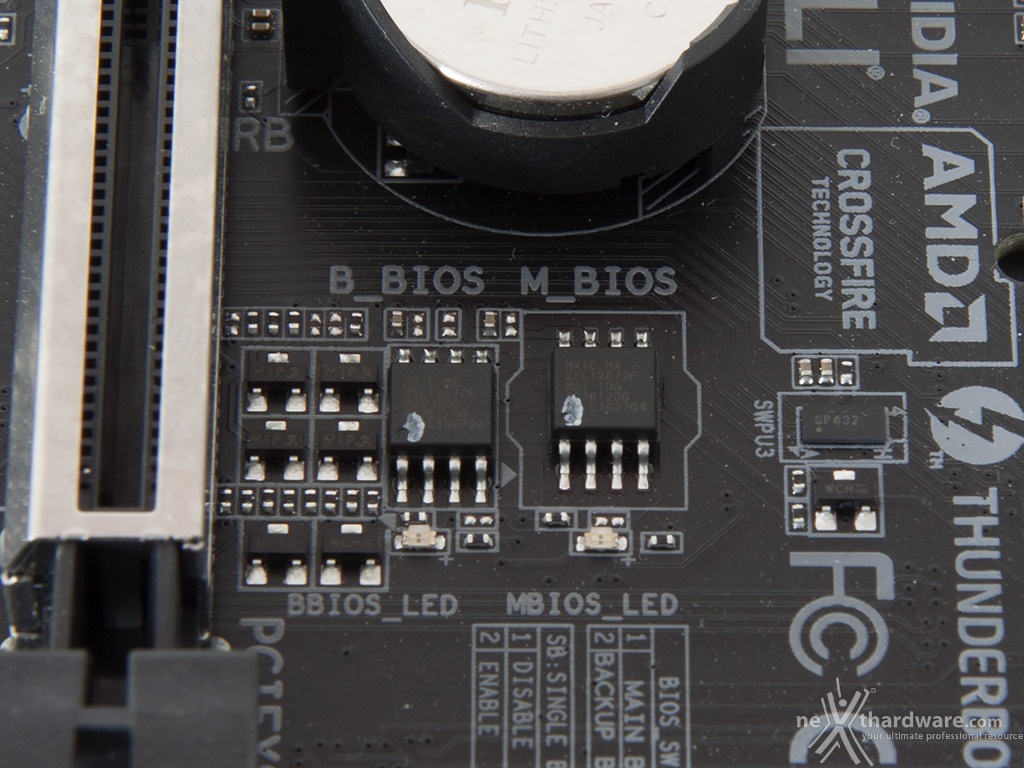

Fra le peculiarità della GIGABYTE GA-Z270X-Gaming 7 abbiamo anche la presenza di un doppio chip per BIOS UEFI che permette di salvaguardare l'integrità della scheda nella malaugurata ipotesi di un guasto o di un aggiornamento non andato a buon fine.

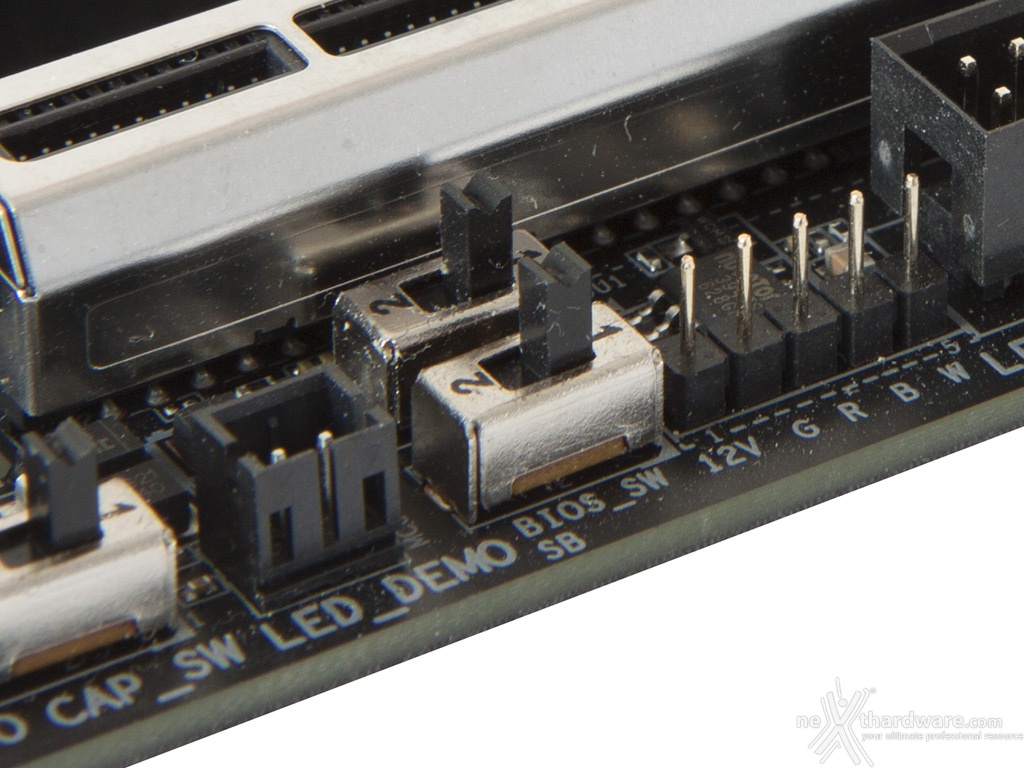

L'immagine in alto a destra ci mostra la coppia di selettori preposti all'abilitazione o meno del secondo chip e alla scelta di quale dei due rendere disponibile all'avvio.
Sistema di illuminazione RGB Fusion

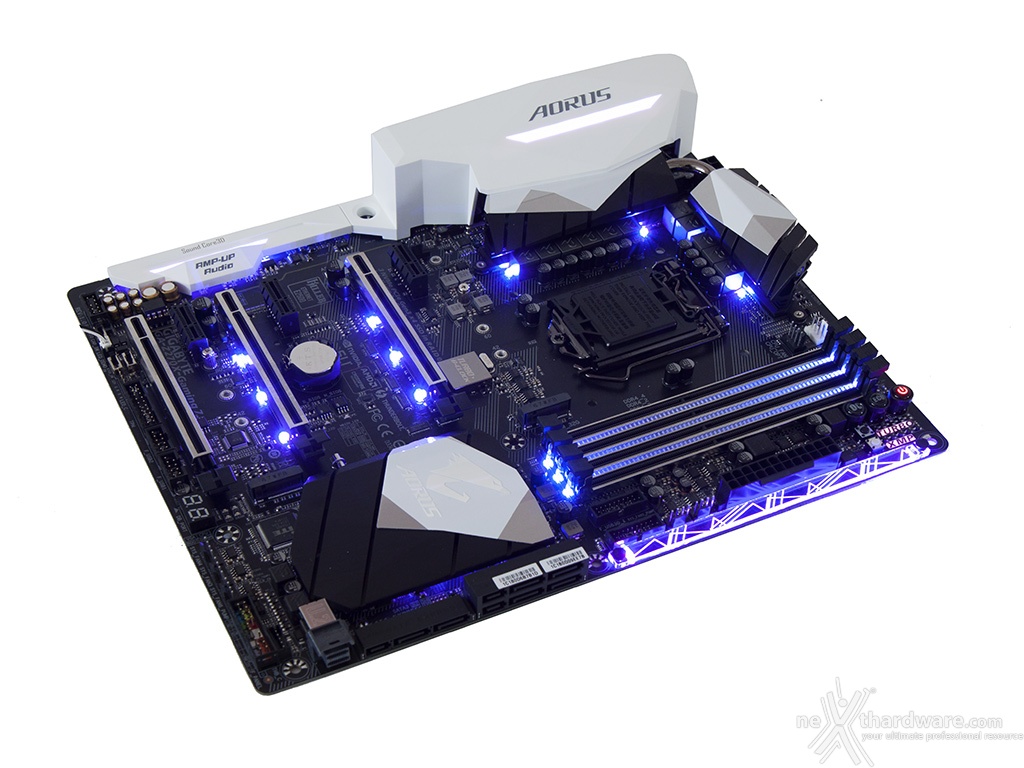

La GA-Z270X-Gaming 7, così come tutte le mainboard appartenenti alla nuova serie AORUS, adotta il sofisticato sistema di illuminazione multi-zona RGB Fusion.

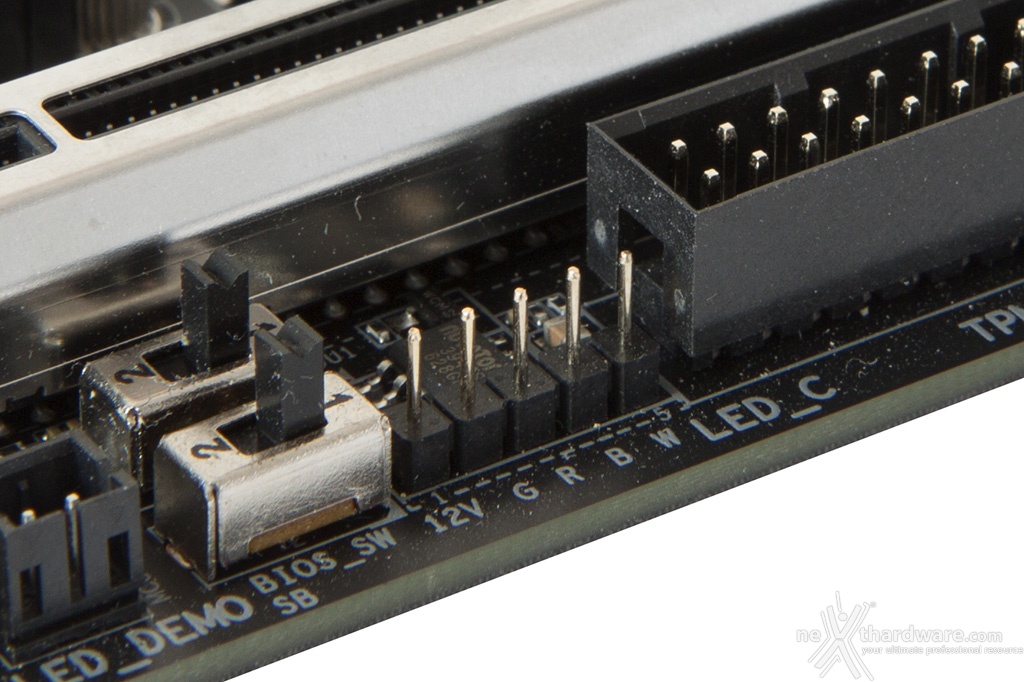

Tale sistema prevede un header 5 pin al quale, mediante il cavo RGBW LED Extension in dotazione, potrà essere collegata una striscia di LED RGB da posizionare all'interno o all'esterno del case e comandata in sincrono con il sistema di LED integrati nelle varie zone della mainboard tramite il tool dedicato.

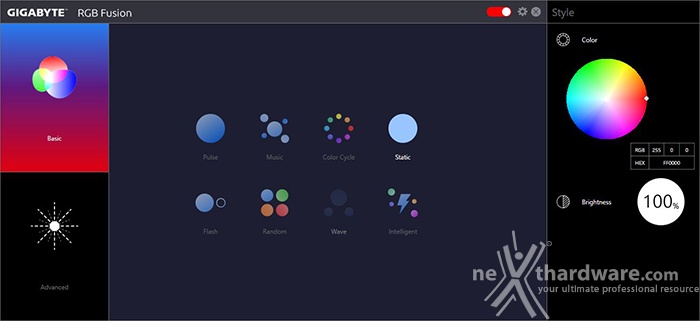

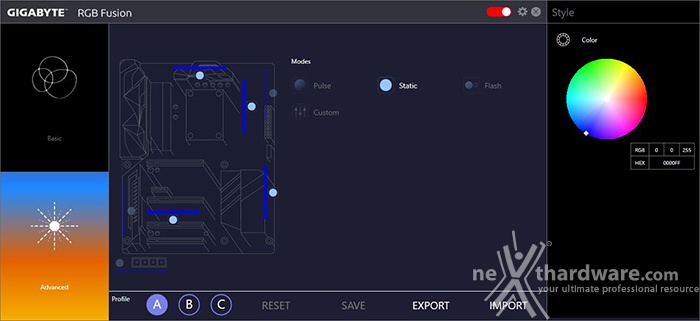

Mediante il software RGB Fusion possiamo impostare uno degli otto effetti presenti, scegliere se sincronizzare gli eventuali LED collegati all'header visto in precedenza o selezionare il colore voluto tra un'infinità di tonalità messe a disposizione semplicemente spostando un cursore.
Passando alla modalità avanzata possiamo sfruttare tutte le potenzialità del sistema di illuminazione che, come accennato in precedenza, prevede tre aree distinte configurabili indipendentemente l'una dall'altra per un effetto finale spettacolare.
Le tre zone, denominate rispettivamente CPU Zone, Armor & Audio Zone e Accent LED Zone, comprendono, rispettivamente, la prima tutti i LED presenti sugli slot DIMM, sugli slot PCIe, sul dissipatore del PCH e nelle vicinanze dei Mosfet, la seconda quelli integrati nelle due cover poste a protezione del back panel e del circuito audio, mentre la terza la speciale striscia luminosa con diffusore posta sul bordo antistante il connettore ATX.
Segnaliamo, infine, che è possibile sostituire l'elemento in plexiglass in dotazione con altri dotati di disegni diversi acquistabili separatamente.
Audio Sound Core 3D

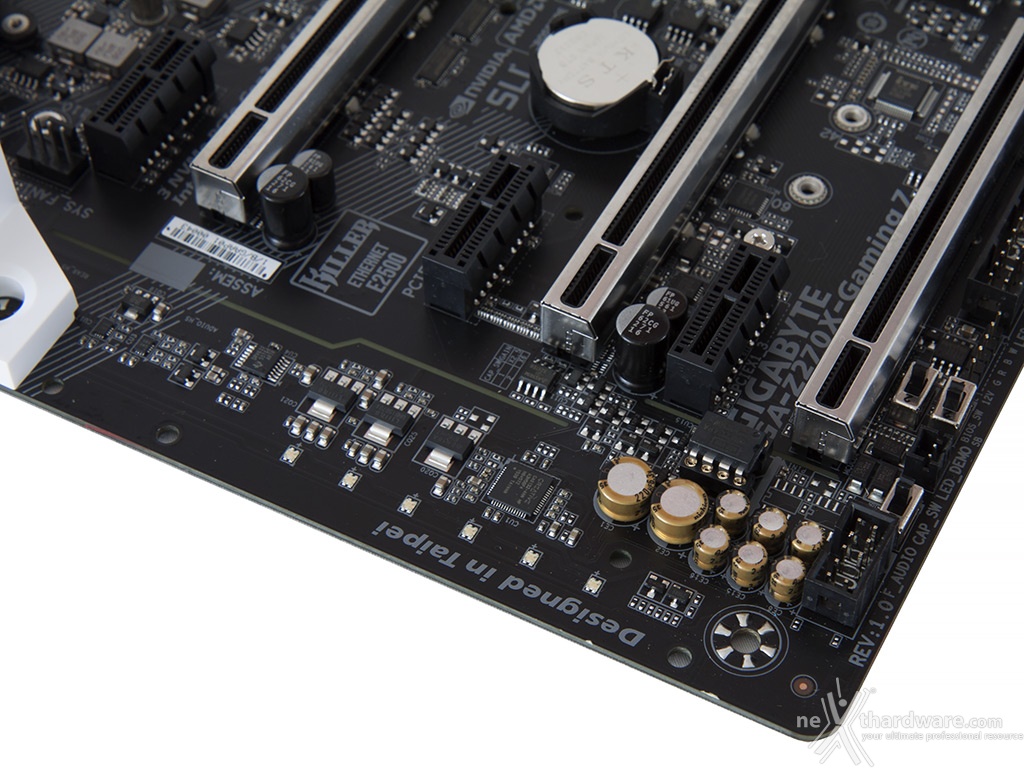

Rimosso il carter di protezione possiamo osservare da vicino il circuito dedicato alla sezione audio, delimitato da una serie di LED facenti parte del sistema RGB Fusion precedentemente descritto.
La scelta di GIGABYTE è ricaduta su un chip Creative Core3D Quad-Core con amplificatore integrato per cuffie con impedenza sino a 600 ohm e supporto audio a sei canali (5.1), che sfrutta le tecnologie THX TruStudio Pro e CrystalVoice per una resa vocale cristallina in chat e nelle fasi più concitate del gioco, nonché la funzionalità Scout Mode per un vantaggio tattico negli scenari di combattimento tipici di un FPS.
Di buon livello la componentistica utilizzata che prevede condensatori giapponesi Nichicon, schermatura contro le interferenze elettromagnetiche e connettori placcati in oro.
Ma la vera chicca della sezione audio è rappresentata dalla possibilità di sostituire facilmente l'amplificatore operazionale con uno più performante o che comunque soddisfi le esigenze dell'utente evoluto.
Il chip infatti, visibile nell'immagine in alto posizionato sopra il gruppo di condensatori, è montato su uno zoccolo che rende la sostituzione un'operazione alla portata di tutti.
 Â |  Â |
 Â |  Â |
 Â |  Â |
 Â |  Â |

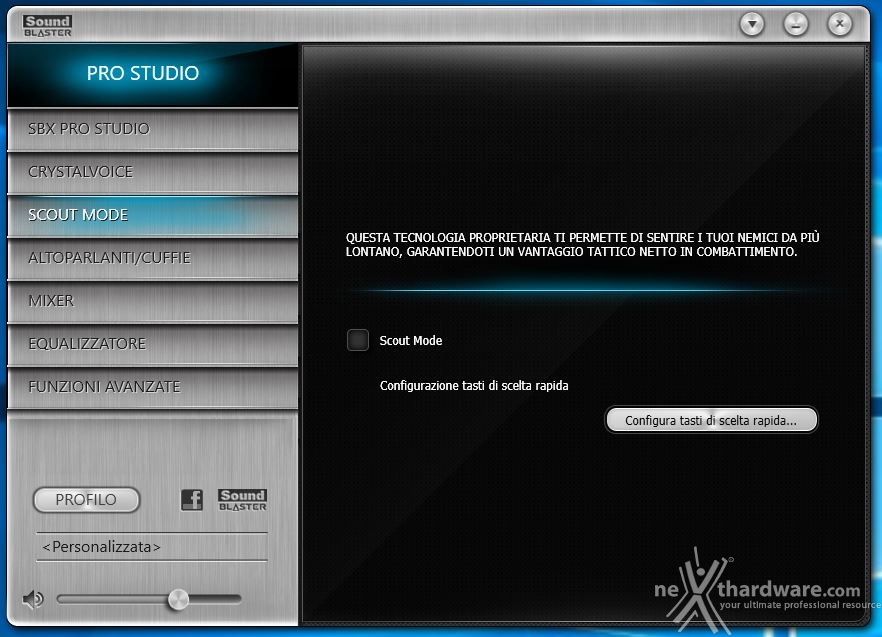

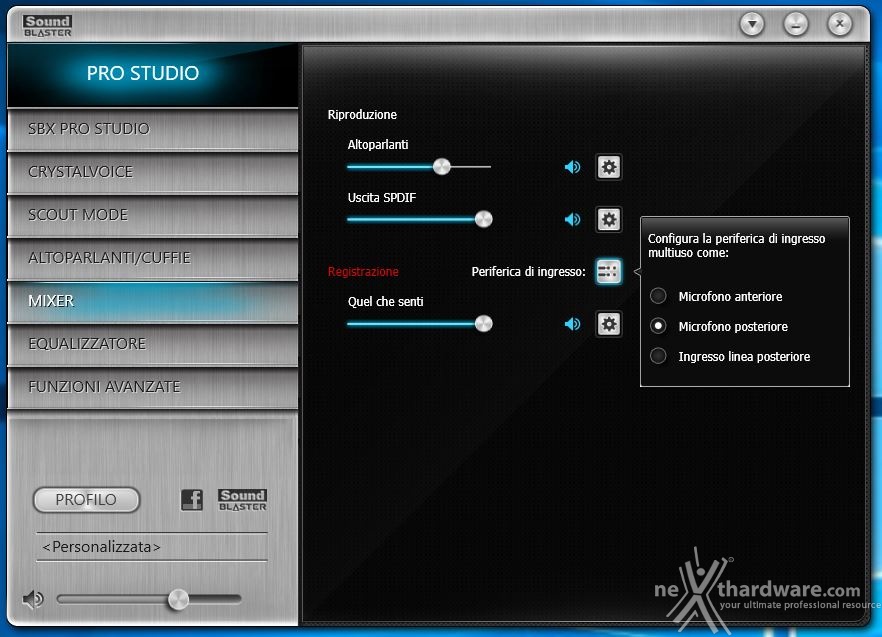

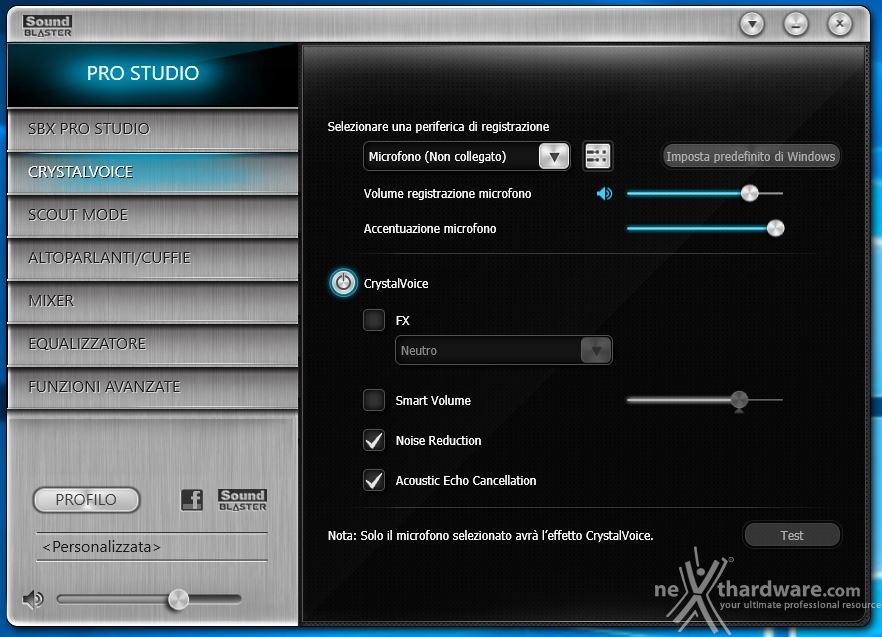

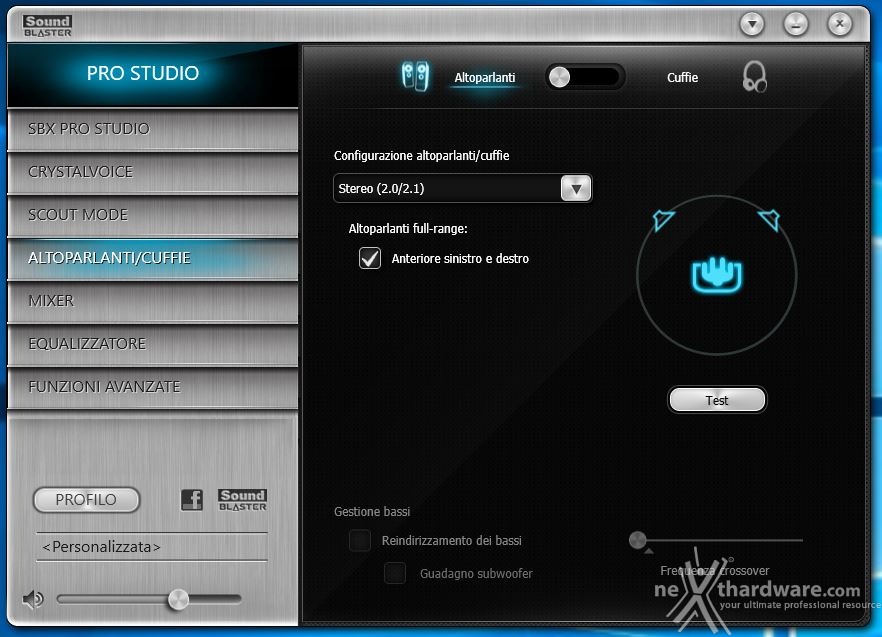

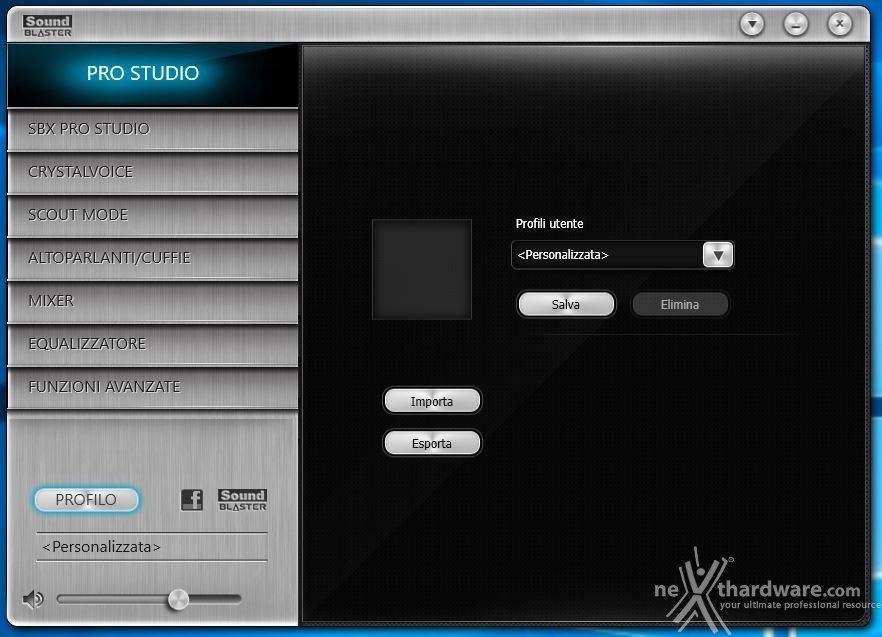

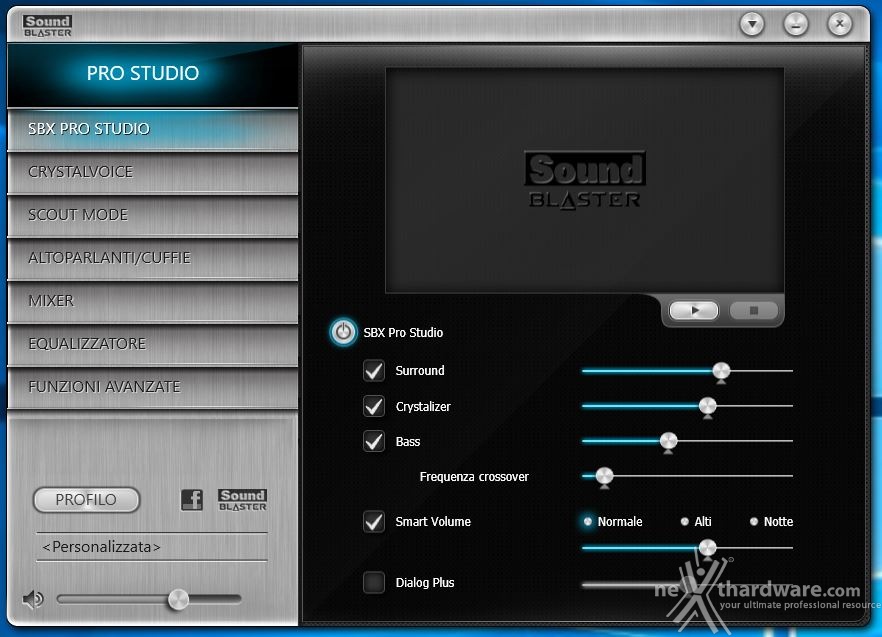

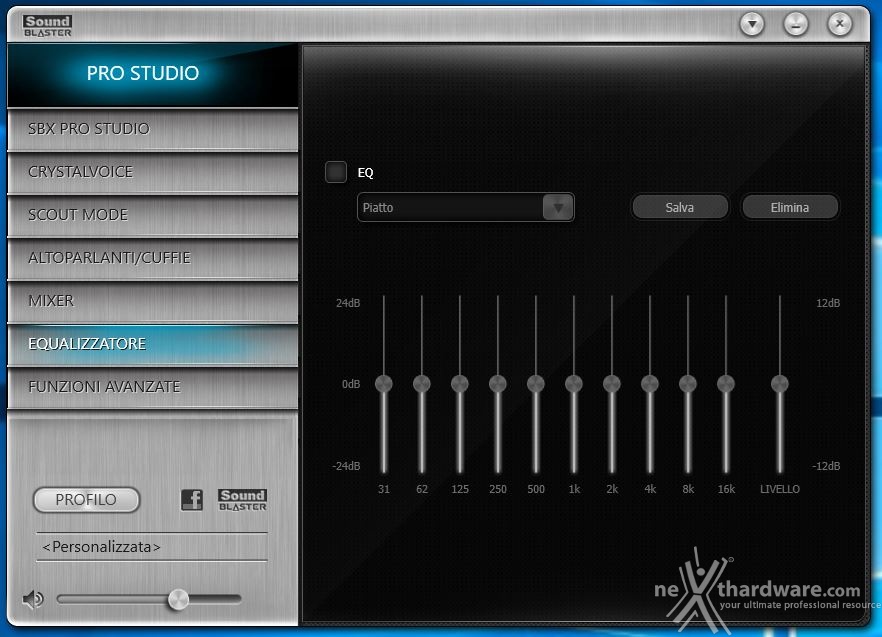

Il software di gestione è la suite Creative SBX Pro Studio, dotata di un'interfaccia gradevole e piuttosto intuitiva, che permette con pochi click del mouse di ottenere una perfetta messa a punto del nostro comparto audio e, al contempo, di creare specifici profili per ogni tipo di utilizzo.
Gaming Networking
Per massimizzare la resa in game, la GA-Z270X-Gaming 7 implementa ben due controller LAN Gigabit Ethernet, ovvero un Qualcomm Killer E2500 ed un Intel i219-V, entrambi progettati per assicurare prestazioni di altissimo livello durante le sessioni online.
Tra le prerogative dei chip adottati abbiamo una riduzione del carico sulla CPU che, quindi, può operare in maniera più efficiente migliorando, ad esempio, il numero degli FPS e parametri relativi al TCP e UDP decisamente più alti rispetto alla media.
Altra peculiarità di questi chip è la capacità di ottimizzare, perfettamente coadiuvati dai rispettivi driver, la banda gaming classificando e prioritizzando in maniera automatica le applicazioni sensibili alla latenza per i videogame online.

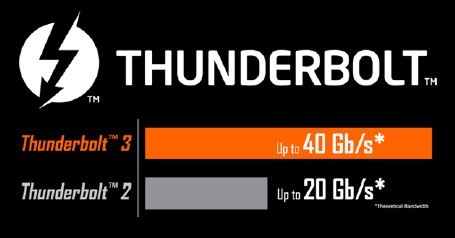

Thunderbolt 3

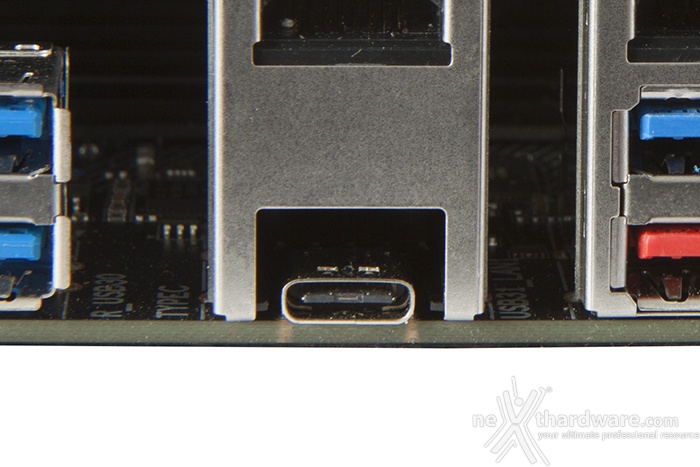

La GIGABYTE GA-Z270X-Gaming 7 è dotata anche di una porta Thunderbolt 3 implementata attraverso il connettore posteriore USB 3.1 Type-C e gestita da un controller proprietario Intel.
Questa recente tecnologia permette di avere una banda massima di ben 40 Gb/s, il doppio rispetto alla precedente versione Thunderbolt 2, riuscendo a supportare sino a sei periferiche collegate simultaneamente in modalità Daisy-Chain, compresi monitor con risoluzione 4K @60 FPS.

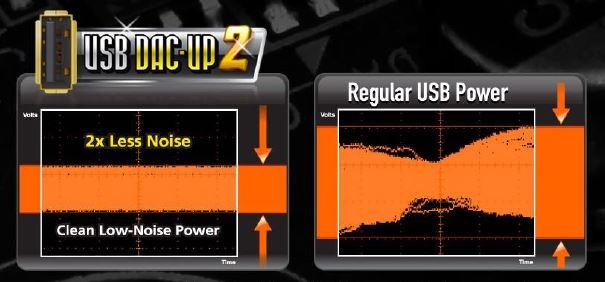

Porte USB DAC-UP 2
Altra peculiarità della GA-Z270X-Gaming 7 è la presenza di due particolari porte USB 3.0 denominate USB DAC-UP 2.
Queste porte sono dotate di un circuito di potenza dedicato in grado di erogare una tensione costante nel tempo e priva di qualsiasi forma di rumore, risultando così ideali per il collegamento di periferiche audio USB di elevata qualità .
