4. Vista da vicino - Parte seconda

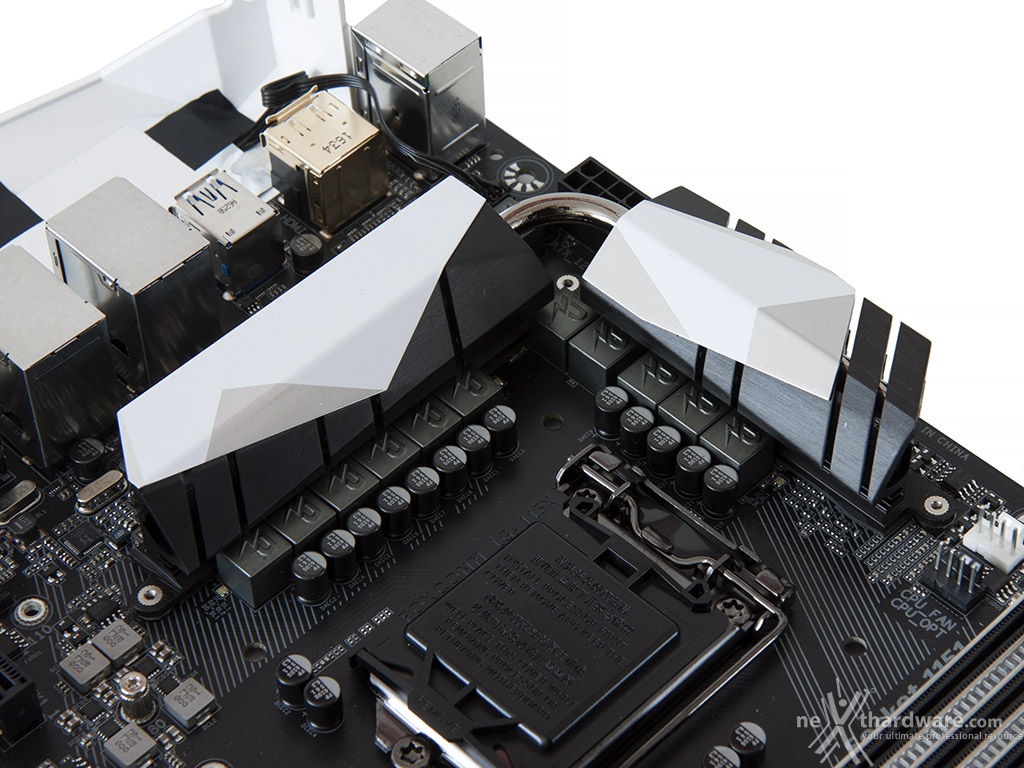

Il sistema di raffreddamento della GIGABYTE AORUS GA-Z270X-Gaming 7 prevede un totale di tre dissipatori in alluminio di cui due, visibili in alto, sono adibiti al raffreddamento dei Mosfet e collegati tra loro tramite una robusta heatpipes.
Molto bello il design che prevede una elegante finitura spazzolata di colore nero, oltre ad una cover in alluminio di colore bianco e argento che crea un piacevole effetto di contrasto.
Delle profonde scanalature compensano l'assenza di alette al fine di aumentare la superficie dissipante e migliorare lo smaltimento del calore.

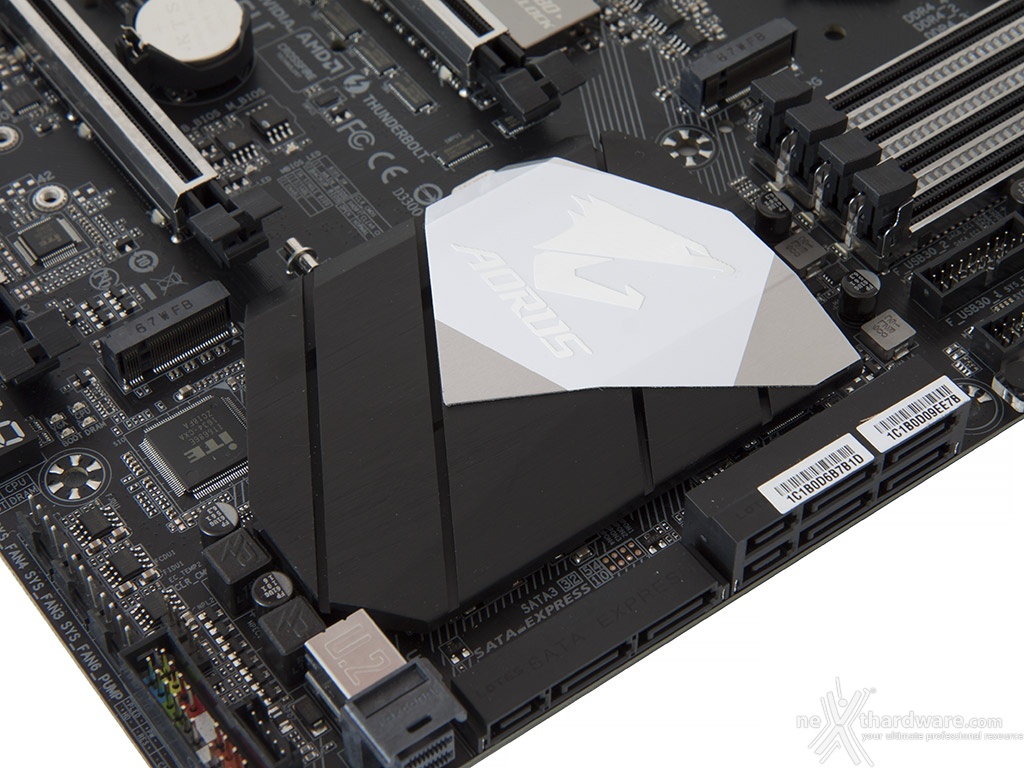

Un terzo dissipatore, di altezza leggermente ridotta, è quello preposto al raffreddamento del PCH Z270.
Quest'ultimo è dotato di quattro scanalature ed è parzialmente ricoperto da una cover con il logo AORUS in rilievo.
Il comparto dedicato alle memorie presenta quattro slot DIMM di colore nero in grado di ospitare un quantitativo massimo di 64GB di DDR4, ovvero sino a quattro moduli da 16GB l'uno (in modalità dual channel) dotati di profili Intel XMP 2.0 per la configurazione automatica dei relativi parametri di funzionamento.
La GA-Z270X-Gaming 7 adotta la tecnologia Dual Armor Ultra Durable, una particolare armatura in acciaio applicata agli slot DIMM in grado di aumentarne la resistenza meccanica, ridurre le interferenze ESD e, al contempo, di evitare le flessioni tipiche di quella zona del PCB.

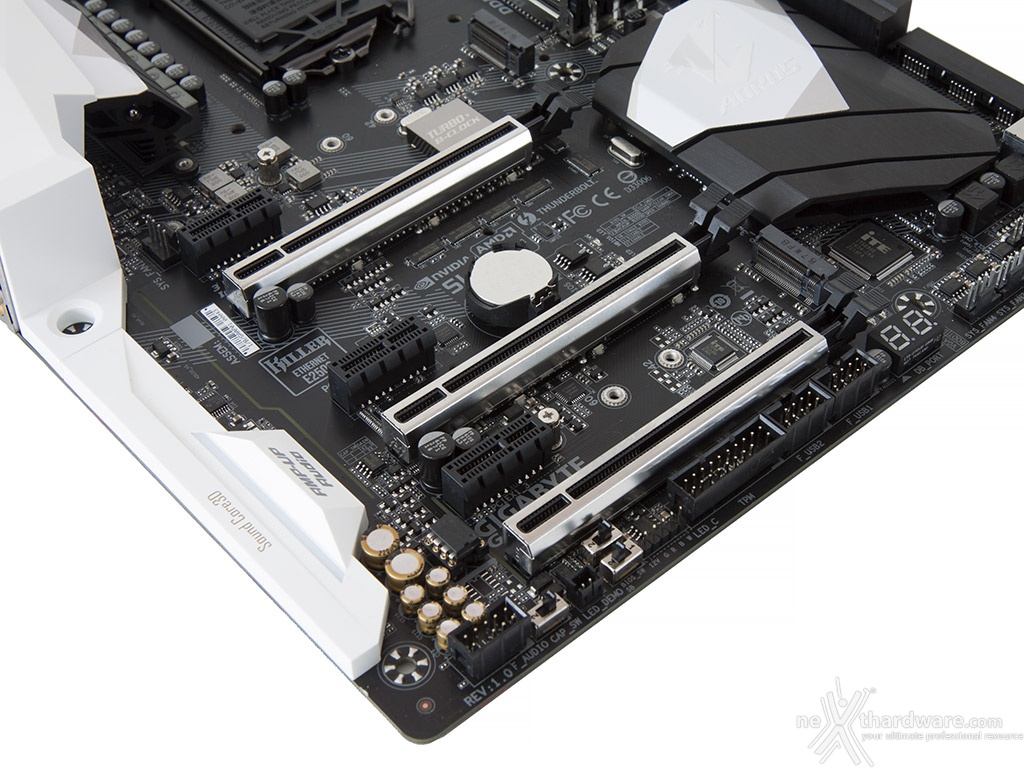

Nelle foto in alto possiamo osservare tutta la dotazione di slot PCI-E comprendente tre PCIe 3.0 x1 ed altri tre PCIe 3.0 x16 funzionanti, rispettivamente, in modalità x16, x8 e x4.
I tre slot adibiti alle VGA sono ben distanziati tra loro in maniera tale da permettere una agevole installazione di configurazioni SLI o CrossFire.
Come gli slot DIMM, anche questi beneficiano della tecnologia Dual Armor Ultra Durable che in questo caso prevede un rivestimento in acciaio inossidabile costituito da un unico pezzo atto a garantire una resistenza meccanica superiore di 1,7 volte ed una forza di ritenzione pari a 3,2 volte rispetto agli slot tradizionali.
Per migliorare ulteriormente la resistenza degli slot, inoltre, sono previste saldature dei punti di ancoraggio su entrambe le facciate del PCB.
| Numero schede video | Slot e velocità |
| 1 | x16 Nativo ( slot 1) |
| 2 | x8 / x8 (slot 1 + slot 2) |
| 3 ( Solo CrossFire ) | x8 / x4 /x4 (slot 1 + slot 2 + slot 3) |
Nella tabella in alto abbiamo riportato gli schemi di installazione relativi alle possibili configurazioni realizzabili, così come indicato nel manuale d'uso.
