3. Vista da vicino

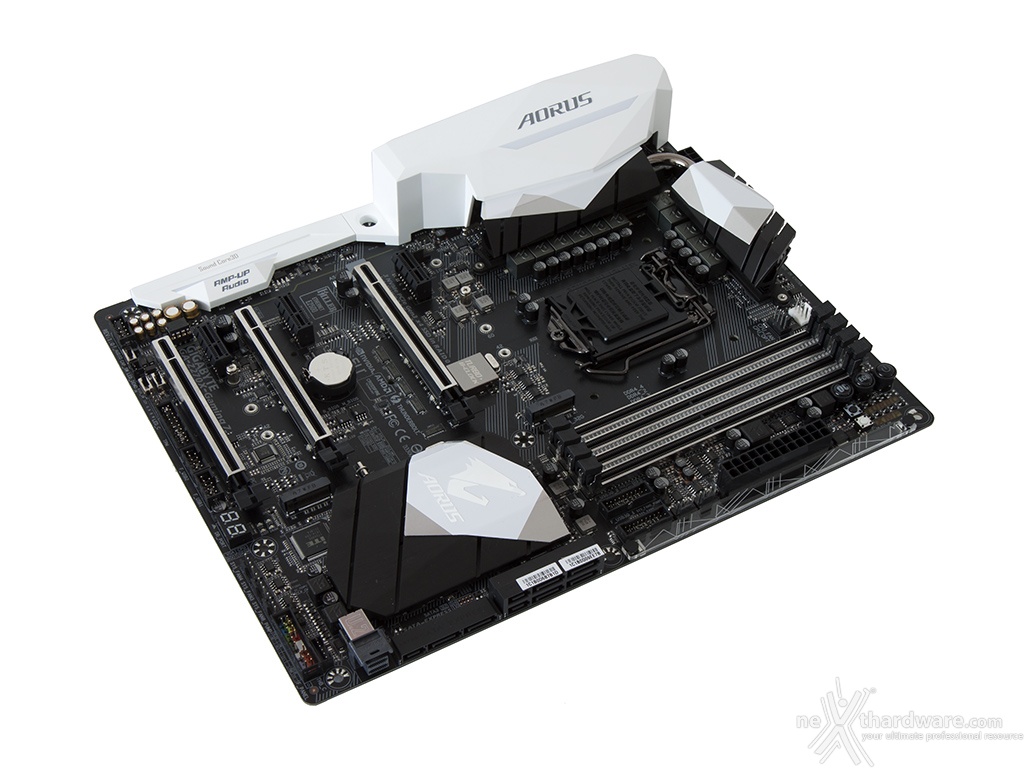

La GIGABYTE AORUS GA-Z270X-Gaming 7 utilizza un classico form factor ATX con una distribuzione intelligente dell'ottima componentistica utilizzata.

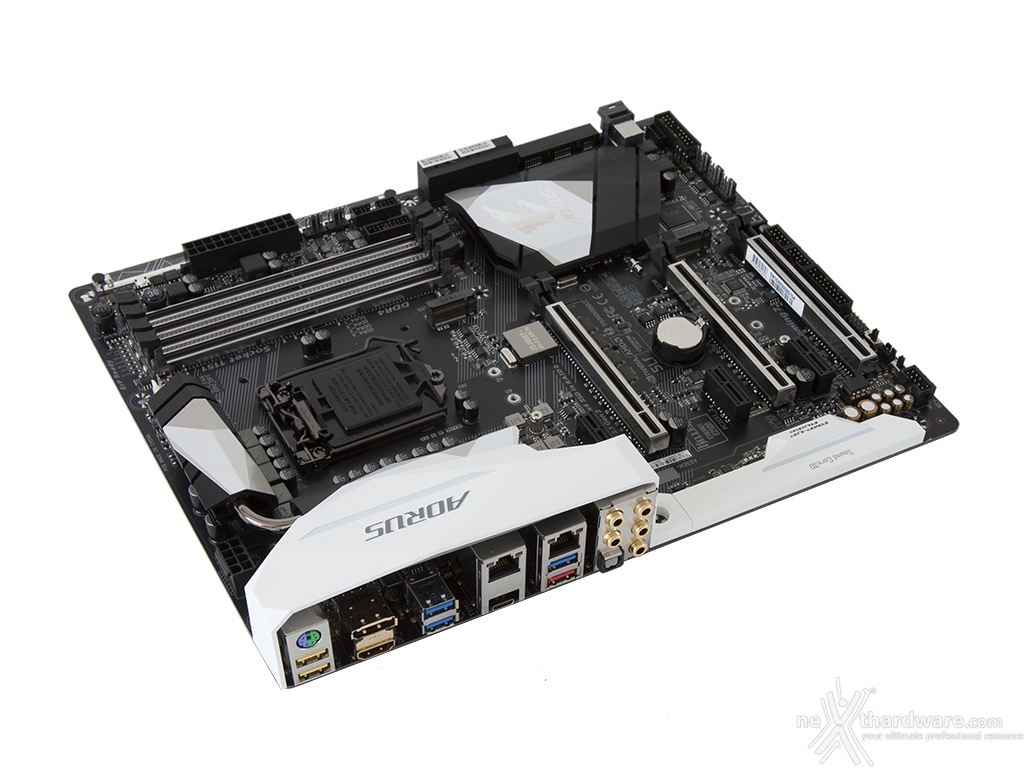

Lo schema di colori utilizzato è quello che attualmente va per la maggiore, ovvero nero predominante in pieno contrasto con il bianco dei carter posti a protezione del back panel e della scheda audio, il tutto "ravvivato" da qualche pennellata di argento distribuita su alcuni connettori, sui dissipatori e sugli slot.
L'utilizzo di colori neutri permette un più facile abbinamento alla rimanente componentistica sfruttando la sua principale peculiarità , ovvero il sistema di illuminazione RGB multi-zona per migliorare ulteriormente gli accostamenti cromatici con il sistema nel quale sarà integrata.

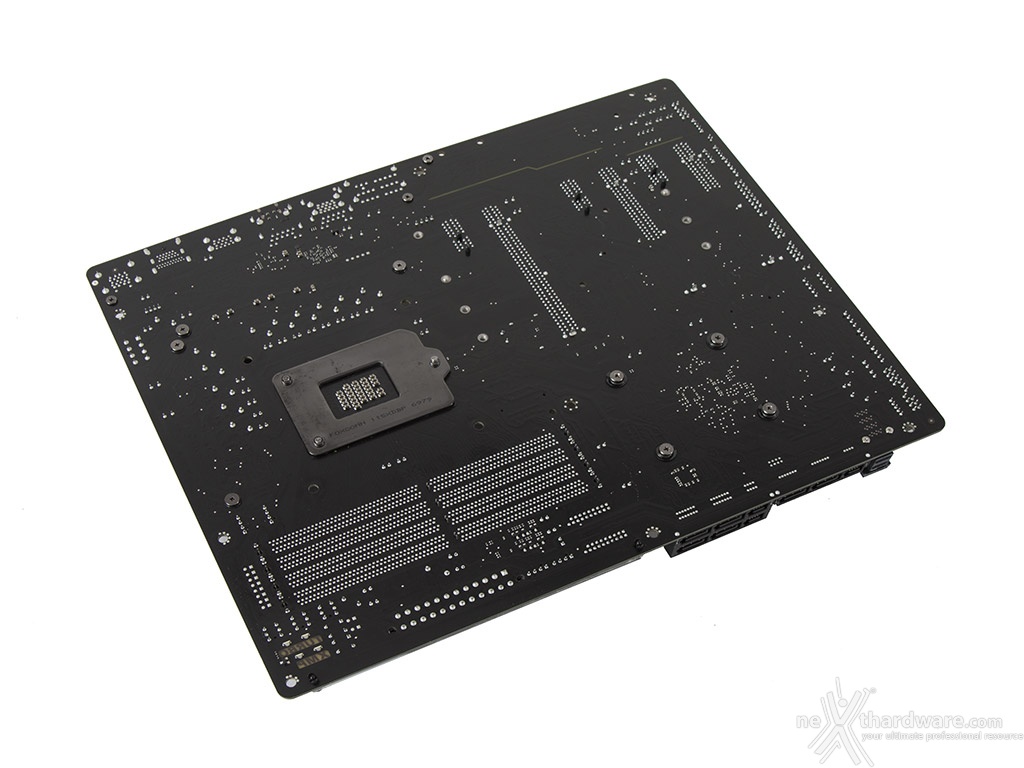

Sul retro del PCB, di colore rigorosamente nero, possiamo osservare il robusto backplate in metallo del socket, le viti di ritenzione dei dissipatori presenti sul lato opposto e pochi componenti SMD miniaturizzati spostati su questo lato al fine di garantire una maggiore pulizia del layout superiore.

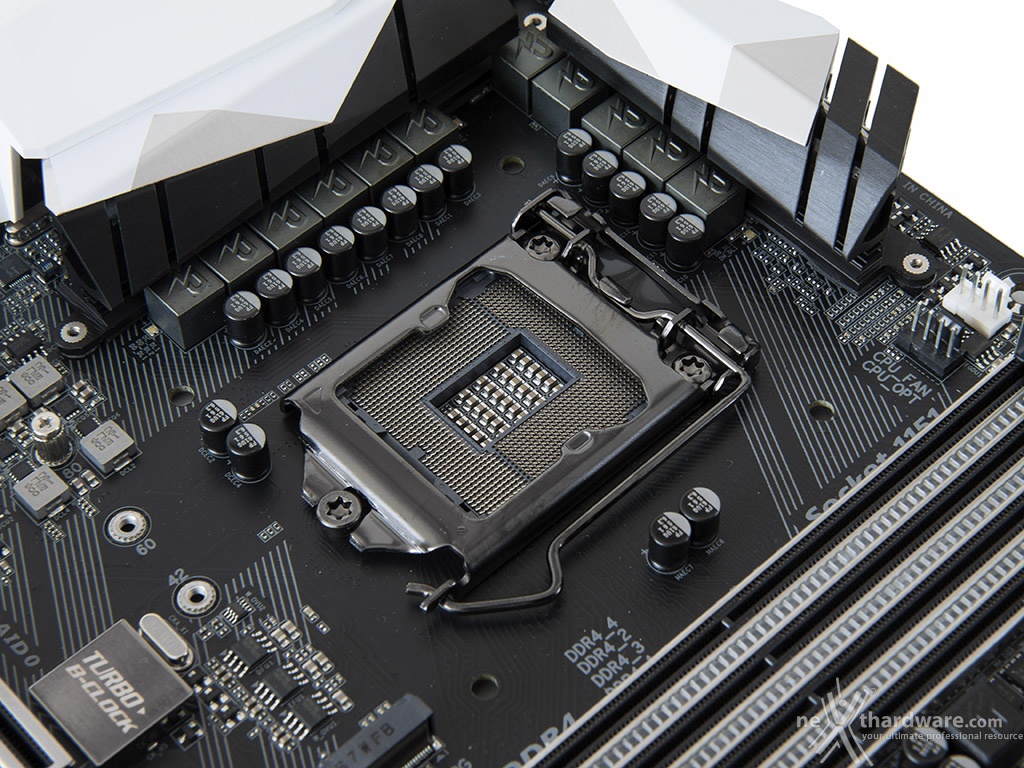

Il socket utilizzato è l'ormai collaudato Intel LGA 1151, lo stesso impiegato sulle schede madri con chipset Intel di precedente generazione e, quindi, compatibile anche con i processori Skylake.
Come su tutte le mainboard appartenenti a questa linea, il produttore adotta un rivestimento di oro maggiorato per i pin del socket, al fine di garantire una migliore resistenza alla corrosione ed una minore impedenza di contatto.
Il sistema di ritenzione, prodotto da Foxconn, offre ottime doti di robustezza ed una elegante finitura brunita in perfetta sintonia con la classe del prodotto.
La zona intorno al socket non risulta sufficientemente sgombra da componenti ad alto profilo, rendendo di fatto poco agevole una eventuale coibentazione per sistemi di raffreddamento estremo.
Per il normale utilizzo, comunque, l'altezza dei sopracitati componenti non comporta alcun problema di sorta, anche nel caso volessimo utilizzare dissipatori ad aria particolarmente ingombranti.
La sezione di alimentazione è progettata per soddisfare le richieste delle CPU top di gamma in condizioni di carico limite grazie alla presenza di 11 fasi digitali ed utilizza i seguenti elementi di altissima qualità :
- Induttori in ferrite in grado di garantire elevate correnti d'impiego ed altissima efficienza;
- PWM di altissima qualità prodotto da Intersil;
Condensatori polimerici Nippon Chemicon 10K DuraBlack con un MTBF di oltre 10.000 ore e valori estremamente bassi di ESR nella fase di loading della CPU;
- Resistori "anti sulfur design" dotati di layer in alluminio per prevenire l'ossidazione dovuta alla presenza di particolari agenti contenuti nell'aria.

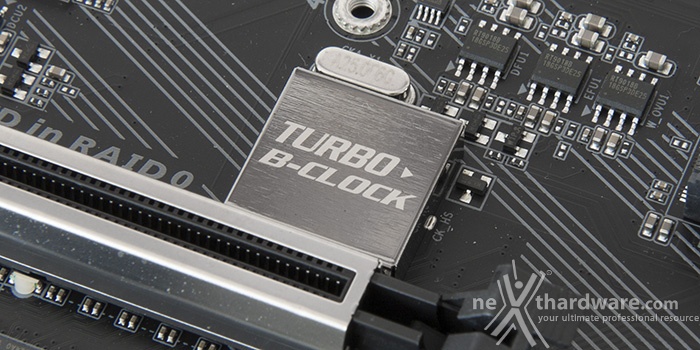

Infine, una nota di merito va al raffinato generatore di clock, denominato Turbo B-Clock che, compatibilmente con la qualità del silicio della CPU, garantisce frequenze di BCLK fino a 500MHz.
