14. Benchmark controller
Benchmark controller SATA III & M.2 PCIe
In questa batteria di test valuteremo il comportamento del sottosistema di storage della GIGABYTE AORUS GA-Z270X-Gaming 7.
Andremo quindi ad analizzare le prestazioni restituite dal PCH Intel Z270 sulle porte SATA III e sul connettore M.2 confrontandole con quelle rilevate sulle analoghe connessioni messe a disposizione dalla ASUS MAXIMUS VIII EXTREME dotata di PCH Z170.

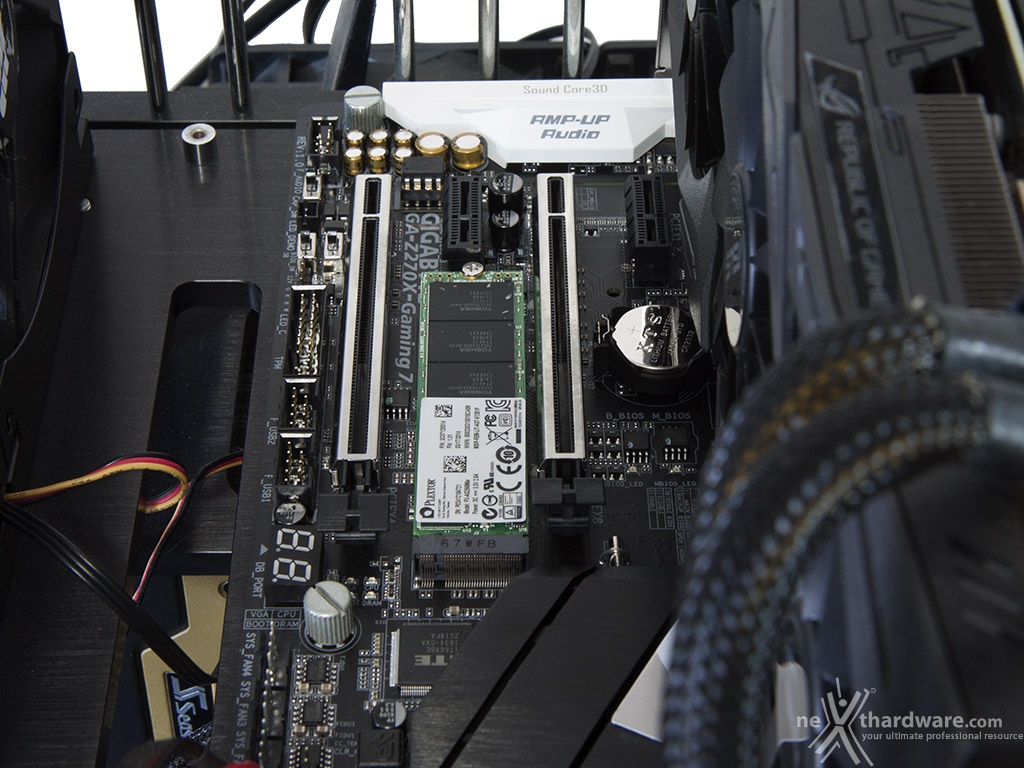

Per i test SATA III utilizzeremo un SSD Corsair Neutron XT 480GB collegato sulle porte gestite dal PCH Z270, mentre per quanto riguarda quelli su interfaccia M.2 ci affideremo all'ottimo Plextor M6e 256GB, ovviamente privato dell'adattatore PCI-E.
Il benchmark prescelto è IOMeter 2008.06.18 RC2, da sempre considerato il miglior software per il testing dei drive per flessibilità e completezza, che è stato impostato per misurare la velocità di lettura e scrittura sequenziale con pattern da 128kB e Queue Depth 32 e, successivamente, per misurare il numero di IOPS random sia in lettura che in scrittura, con pattern da 4kB "aligned" e Queue Depth 32.
Sintesi

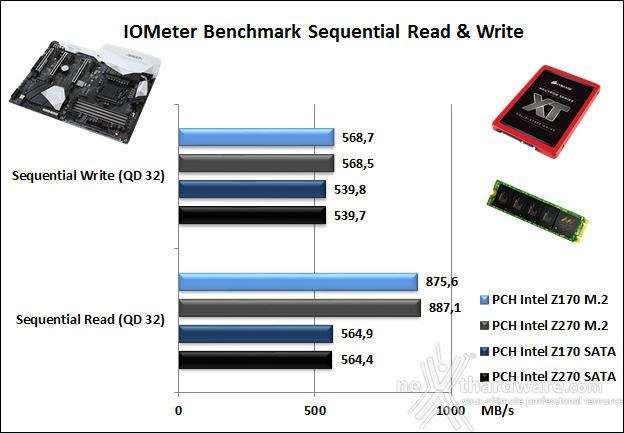

L'analisi del primo grafico ci mostra che, per quanto concerne le prestazioni in ambito sequenziale rilevate sui connettori SATA, i due PCH Intel praticamente si equivalgono.
Per quanto riguarda i test su connettori M.2, invece, il PCH Z270 prevale sulla controparte soltanto in lettura ma con un distacco di appena 12 MB/s.

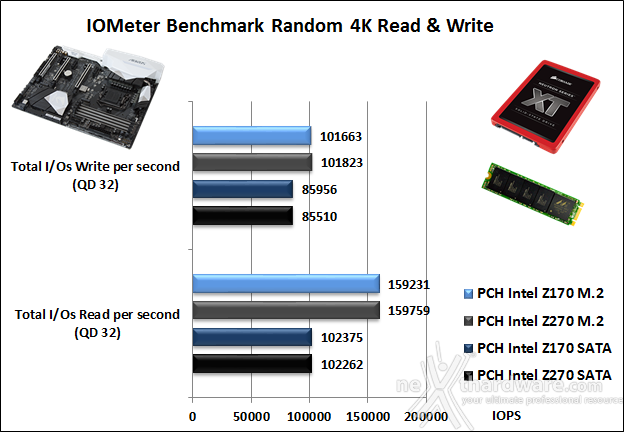

Nelle prove di lettura e scrittura random su M.2 possiamo notare una leggera prevalenza del nuovo PCH Z270 con un distacco massimo di circa 500 IOPS in lettura e 160 IOPS in scrittura.
Nei test effettuati su connettori SATA abbiamo un'inversione di tendenza con il PCH Intel Z170 in grado di prevalere di circa 446 IOPS in lettura e 113 IOPS in scrittura.
In entrambi i casi si tratta comunque di distacchi minimi visto che 500 IOPS equivalgono a circa 2 MB/s, un valore che rientra pienamente nei limiti di tolleranza del software utilizzato.
Benchmark controller USB 3.0/3.1
Con questa serie di test abbiamo analizzato le prestazioni del controller USB integrato nel PCH Intel Z270 adibito al controllo di tutte le porte USB presenti sulla scheda.
Al fine di avere una valutazione più completa delle prestazioni del controller, le stesse saranno messe a confronto con quelle offerte dal PCH Z170 presente sulla ASUS MAXIMUS VIII EXTREME.

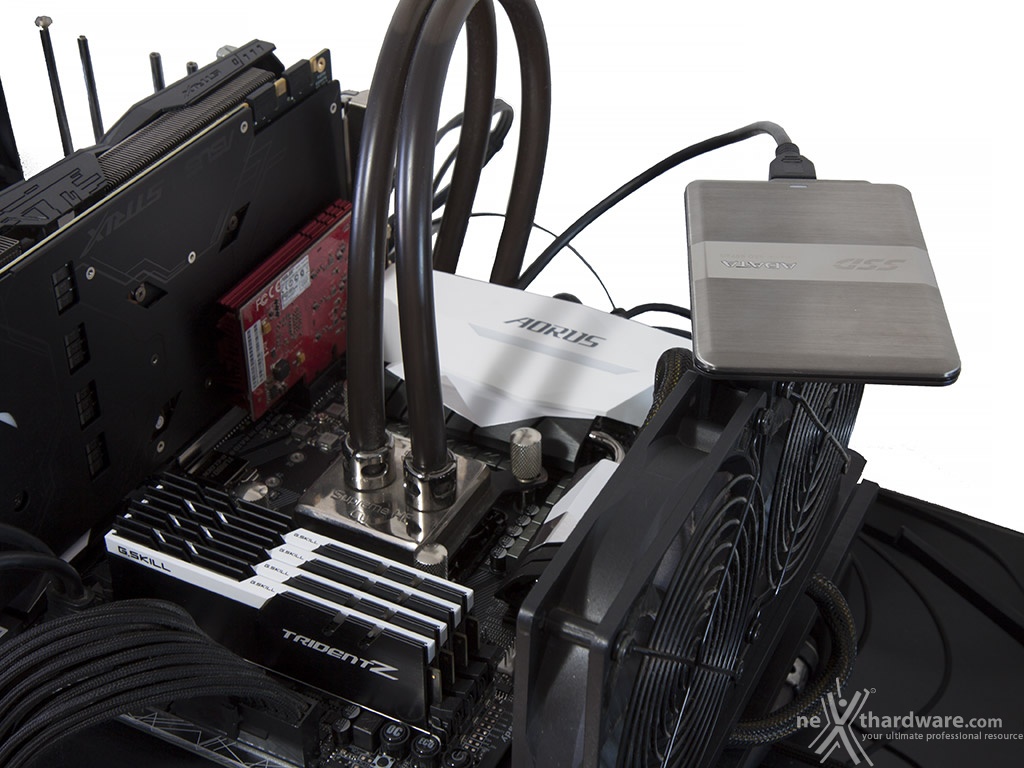

Per le nostre prove ci siamo avvalsi del software CrystalDiskMark 5.2.0 x64 e di un SSD portatile ADATA SE720 128GB conforme alle specifiche USB 3.0.
Sintesi

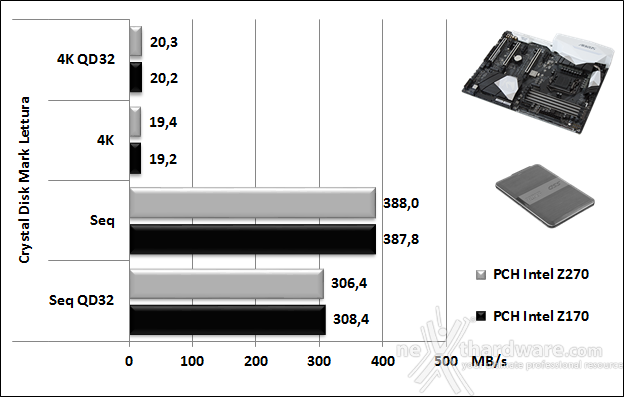

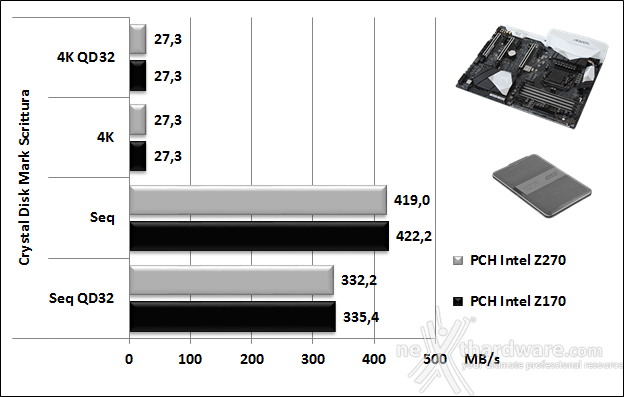

Analizzando i due grafici possiamo notare come le prestazioni offerte dai due controller integrati nei PCH Intel siamo abbastanza allineate, con una leggera prevalenza di Z170 in scrittura, ma con scarti rientranti nei limiti di tolleranza d'errore del benchmark utilizzato.
