Gainward HD 4850 512 MB GDDR3



Come abbiamo già visto in passato, le prime schede di ogni nuova generazione sono prodotte dai vari Partners seguendo il reference design di AMD. La HD4850 di Gainward non fa eccezione e riprende le stesse soluzioni già viste nella nostra prima recensione.

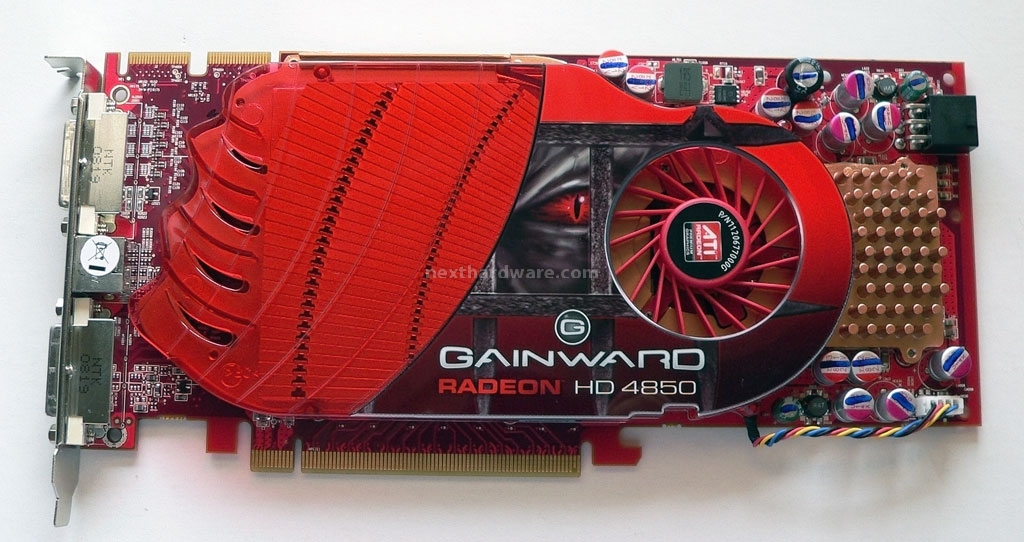

L'unica personalizzazione apposta da Gainward è l'adesivo sopra il dissipatore.

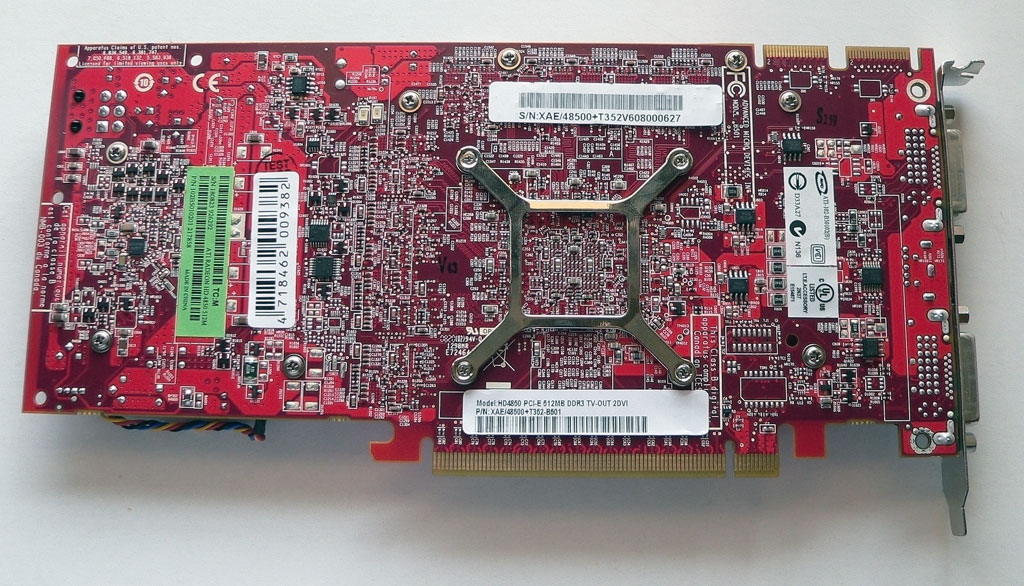

Sul retro del PCB non sono installati componenti significativi ad eccezione della staffa di fissaggio del sistema di raffreddamento.

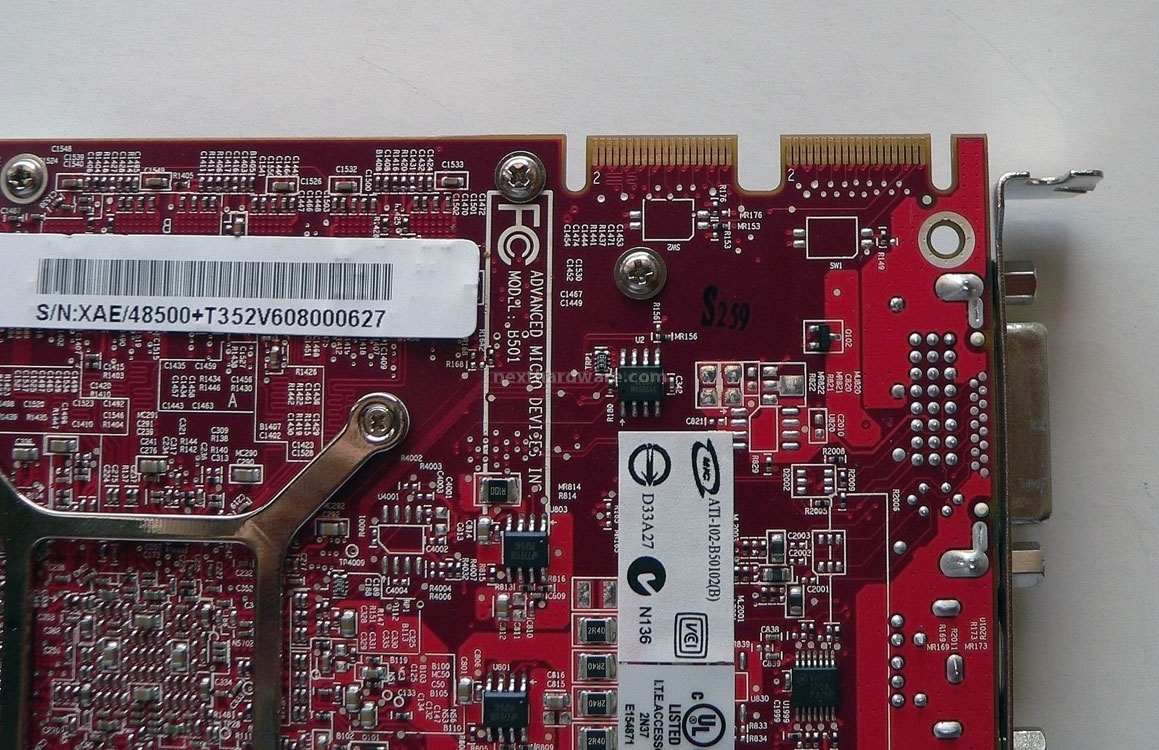

In alto a destra sono visibili i due connettori CrossFireX per abilitare l'uso di più di una GPU contemporaneamente.

Il connettore PCI-E 16x segue lo standard 2.0 (retrocompatibile 1.1).

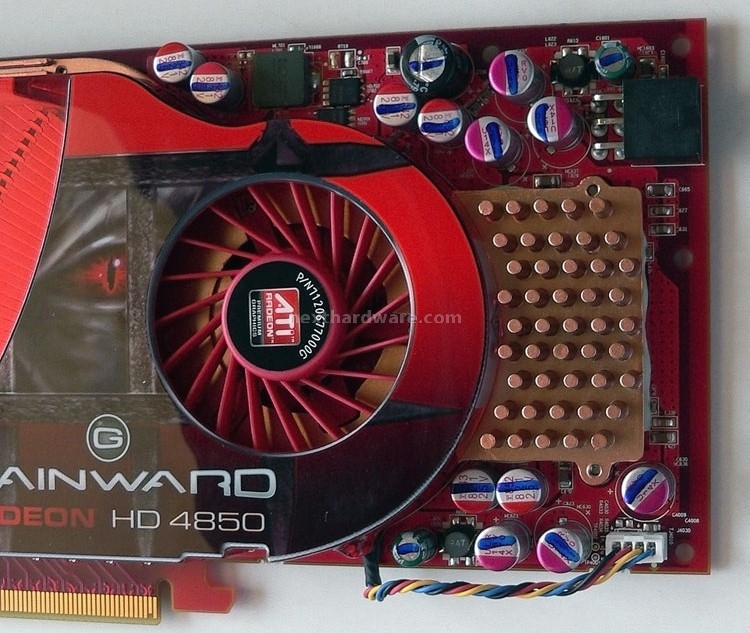

La sezione di alimentazione è ben dimensiona e completamente raffreddata da un dissipatore in rame a pin. Come tutte le schede di fascia medio/alta, è necessario collegare un cavo di alimentazione PCI-E 6 pin.
Le lamelle del sistema di raffreddamento sono orientate in modo da espellere l'aria calda lateralmente alla scheda video, questa soluzione seppur l'unica applicabile con un dissipatore single slot, porta a riscaldare l'interno del case favorendo il ristagno del calore-
La scheda è dotata di due connettori CrossFireX così da permette di installare fino a 4 schede video nello stesso sistema. Secondo le attuali specifiche, è sufficiente una sola connessione per collegare due schede della serie HD4800, in passato era invece necessario collegare entrambi i bridge CrossFire.
