Foxconn 45CSX

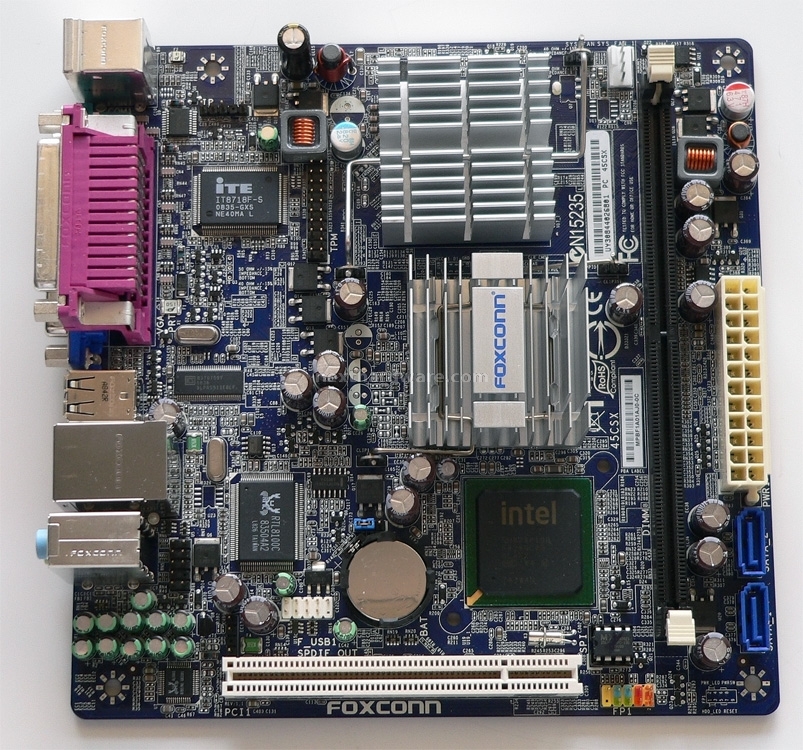

| La scheda madre fornitaci con il Barebome RS233 è una Foxconn 45CSX, ultima revisione di una serie di schede madri Mini-ITX basate su processori INTEL ATOM. Il processore installato è un INTEL Atom Dual Core 330, caratterizzato dalla frequenza di 1.6 Ghz e tecnologia INTEL Hyper-Threading. L'Atom 330 è una CPU di tipo Multi Chip Package, ovvero sono presenti sullo stesso PCB, 2 processori Atom single core, collegati tra loro con il tradizione Front Side Bus. La scheda può alloggiare un unico modulo di memoria DDR2 533 Mhz (o superiori) per una capacità massima di 2 GB. La scheda supporta la tecnologia TPM per la protezione dei dati in ambito aziendale attraverso un apposito modulo di espansione da installare a lato della CPU. |
In dettaglio

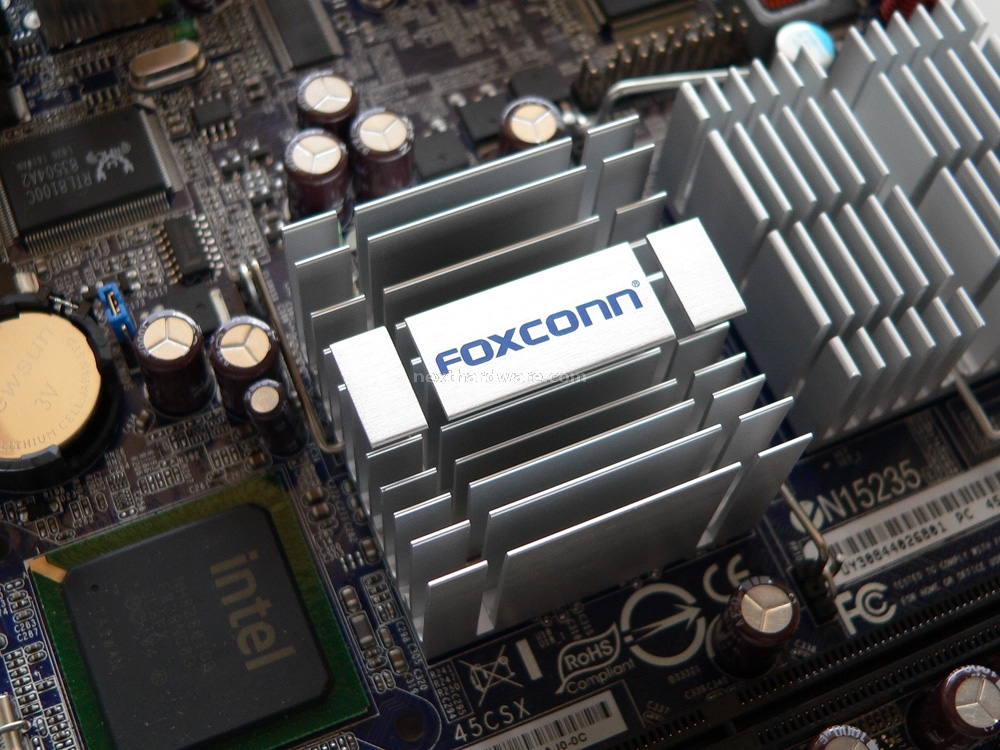

| Il chipset utilizzato è l'oramai datato INTEL 945GC + ICH7, soluzione che mostra tutti i suoi limiti soprattuto in ambito grafico, dove le performance sono praticamente nulle. Tutti i chip saldati sulla scheda madre sono raffreddati in modo passivo con dissipatori in alluminio. |

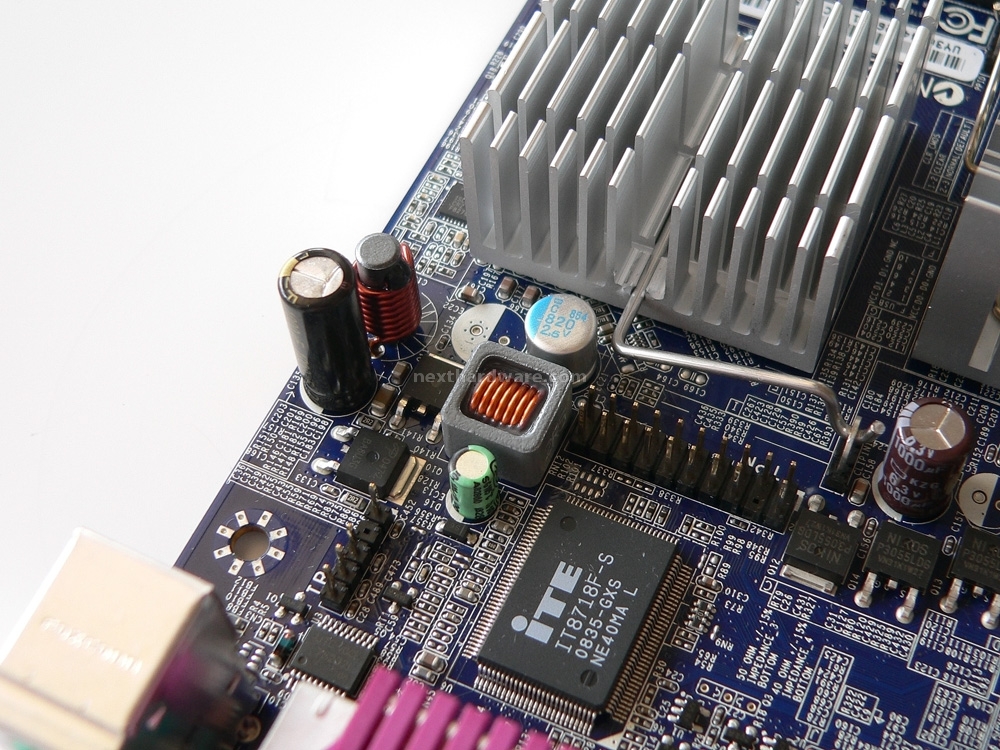

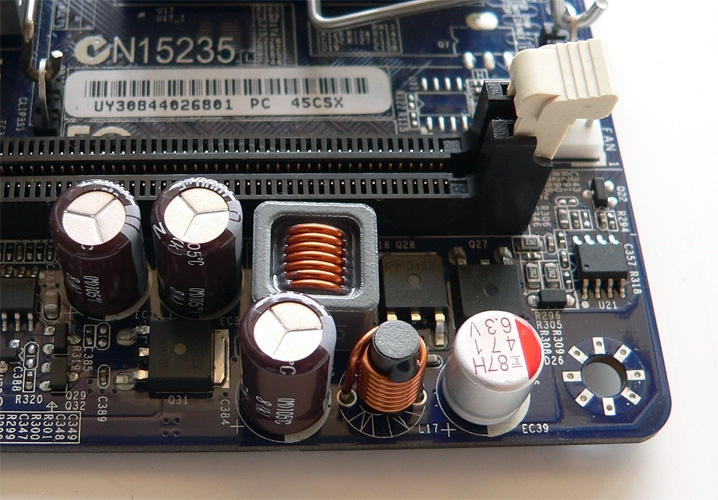

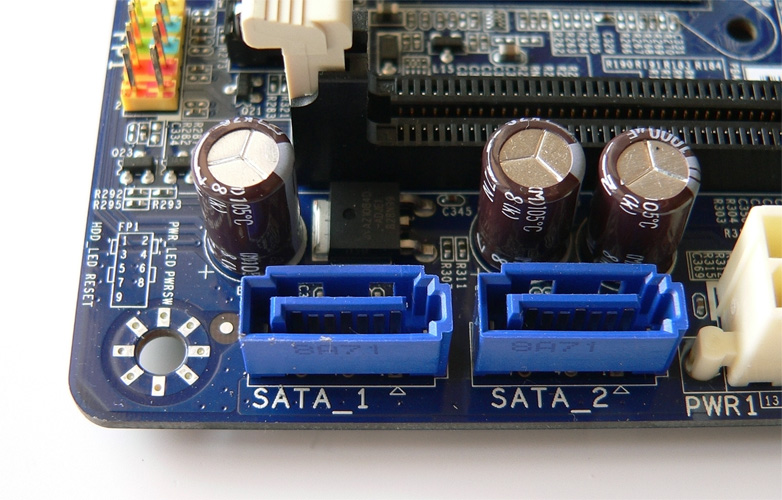

| Ormai siamo abituati a schede madri dotate di circuiti di alimentazioni da 6 a 14 fasi, questo non è necessario per le CPU Atom, accreditate di un consumo massimo di 8 W sotto, la Foxconn 45CSX infatti impiega una unica fase di alimentazione per la CPU e una per l'unico modulo di memoria presente. Sulla scheda non sono presenti connettori IDE, ma solo due porte SATA, pilotate dal controller INTEL ICH 7. |
