4. Il PCB visto da vicino
Andiamo ad esaminare le componenti utilizzate nella Inferno Katana.
Sezione d'Alimentazione della scheda:
| | |

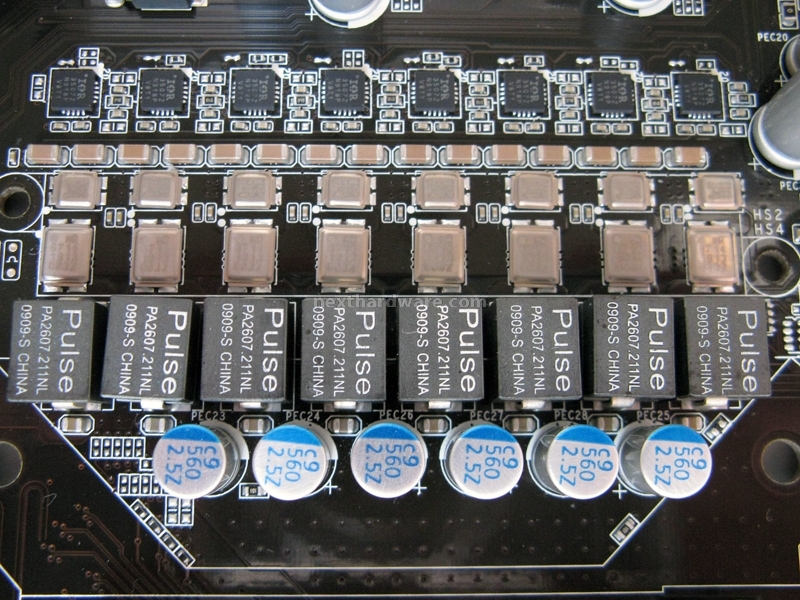

| La sezione d'alimentazione della CPU è affida ad una linea di otto fasi con tecnologia DirecT-Fet di International Rectifier. Questa serie di Mosfet funziona in modo stupefacente, semplificando la gestione dei vari stadi di risparmio energetico a tutto vantaggio dell'efficienza complessiva. | |
| | |
| La caratteristica principale della tecnologia Direct Fet è di poter gestire molto meglio i vari stadi di pilotaggio delle tensioni verso ogni fase d'alimentazione e nel contempo smaltire più efficacemente il calore prodotto Mosfet durante il funzionamento. Questo si traduce in una perfetta alimentazione della CPU anche nelle condizioni più gravose. | |
| | |
| La tensione del VTT è pilotata da una doppia fase abbinata a una coppia di induttanze e Mosfet a basso profilo; la potenza fornita anche in questo caso è in grado di gestire correttamente ogni tensione applicata al VTT. Nella foto di destra: la presa di alimentazione supplementare a 8 Pin, poco sopra, due induttanze che si occupano di rettificate la tensione ausiliare in ingresso. | |
Porte IDE/SATA/PCI-E
| | La scheda è dotata di tre porte PCIExpress 2.0 Il primo slot può operare in modalità x16 in singola scheda, in modalità multi VGA i primi due slot operano invece a 8x. Lo spazio a disposizione permette di collocare ogni tipo di scheda video sia in configurazione doppia e Tripla VGA. |
| | L'HUB Express P55 supporta le sei porte SATA, presenti sul lato posteriore della scheda madre, in modalità ATA e RAID 0, 1, 5, 1+0 . La sola porta EIDE (posizionata alla destra della presa di alimentazione a 24pin), viene gestita dal controller Marvell 88SE6111 . La disposizione delle porte posteriori è molto comoda anche in configurazione multi VGA. |
I/O Back panel
| | Completa la dotazione di porte verso l'esterno: 1 x PS2 Tastiera |
| | L'insieme dei chip adibiti al controllo delle funzionalità avanzate della scheda. - i Tweaker Il sistema i Tweaker è composto da una piccola Emprom che gestisce tutte le impostazioni di Overclock della Mainboard, facilitando cosi il boot di sistema anche con le configurazioni più spinte. |
| | LCD post code permette in ogni momento di riconoscere, tramite un codice d'errore, quale elemento installato non permette il Boot del PC. |
