| | BloodRage ha integrate due porte SAS gestite da un controller onboard con il quale è possibile realizzare anche raid di tipo 0,1. |
| | Qui possiamo notare un tasto onboard di colore rosso con sovraimpresso lo stemmino Quantum Force; quest'ultimo ha la funzione di hard reset qualora la mainboard, a causa di un overclock troppo spinto, dovesse andare in blocco. |
| | In questa foto possiamo vedere i due chip del Bios Award ed un utile Led diagnostico che ci mostra tutta una serie di codici durante la fase di avvio. In caso di mancato avvio della motherboard basterà consultare la lista dei codici NON presente sul manuale, ma disponibile a questo indirizzo per scoprire quale potrebbe essere il problema. |

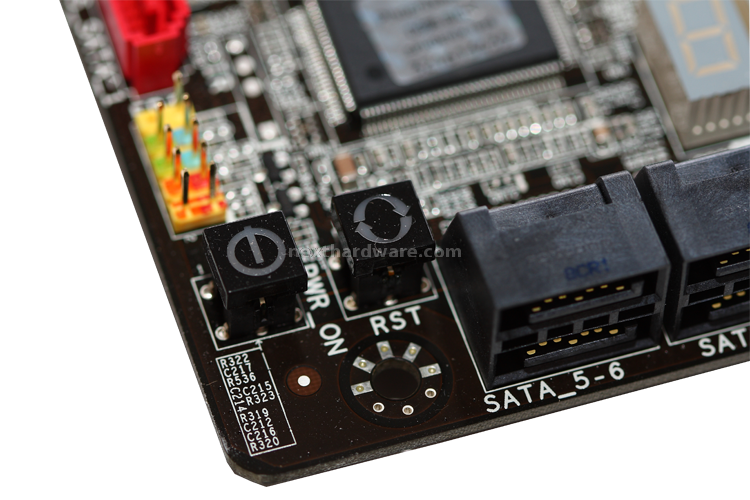

| | I pulsanti di accensione e reset onboard sempre presenti oramai su mainboard di un certo livello, molto utili quando si effettuano test al di fuori di un case. |
| | Questi sono invece i punti di misura dei voltagggi principali applicati su CPU , Ram , Northbridge , che ci permettono di effettuare tramite un tester digitale delle letture veloci e precise. |
