1. EVGA X58 FTW3 - Scheda

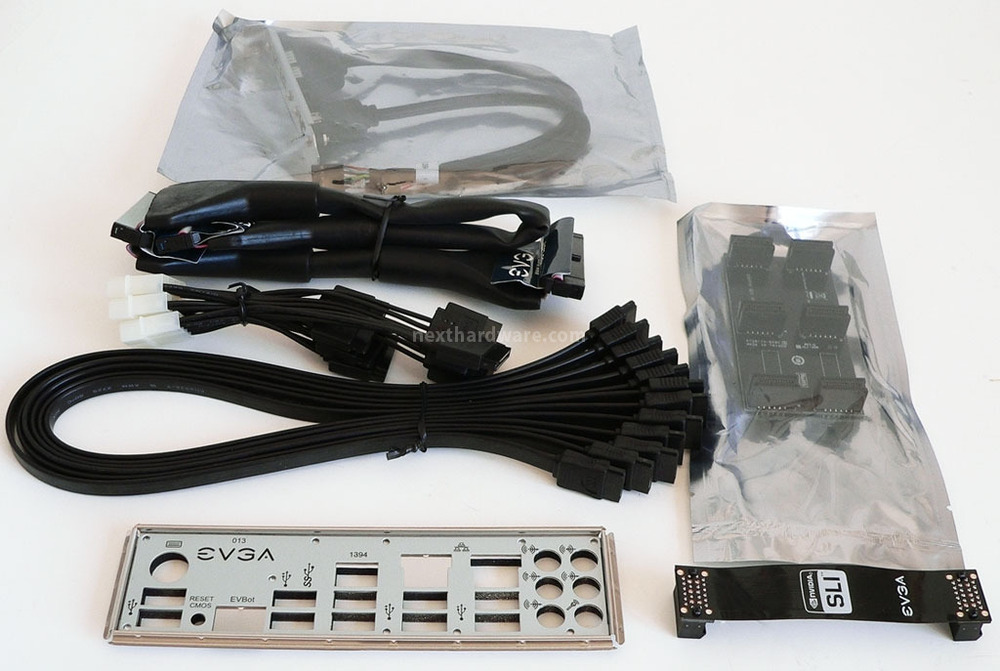

La prima cosa osserviamo all’apertura della confezione, sono gli accessori che EVGA ha incluso con la X58 FTW3:

  • 3 Adattatori per l’alimentazione di dischi SATA (da Molex a 2 SATA)
  • 1 Staffa Firewire IEEE1394a
  • 1 Staffa con 4 porte USB 2.0
  • 6 Cavi SATA
  • 1 Cavo IDE
  • 1 Bridge 2-Way SLI
  • 1 Bridge 3-Way SLI
  • 1 Back I/O Pannel



EVGA X58 FTW3 1. EVGA X58 FTW3 - Scheda 1
 EVGA X58 FTW3 1. EVGA X58 FTW3 - Scheda 2



Il bundle è completo e permette di assemblare configurazioni complesse senza necessariamente dover acquistare ulteriori cavi o adattatori.

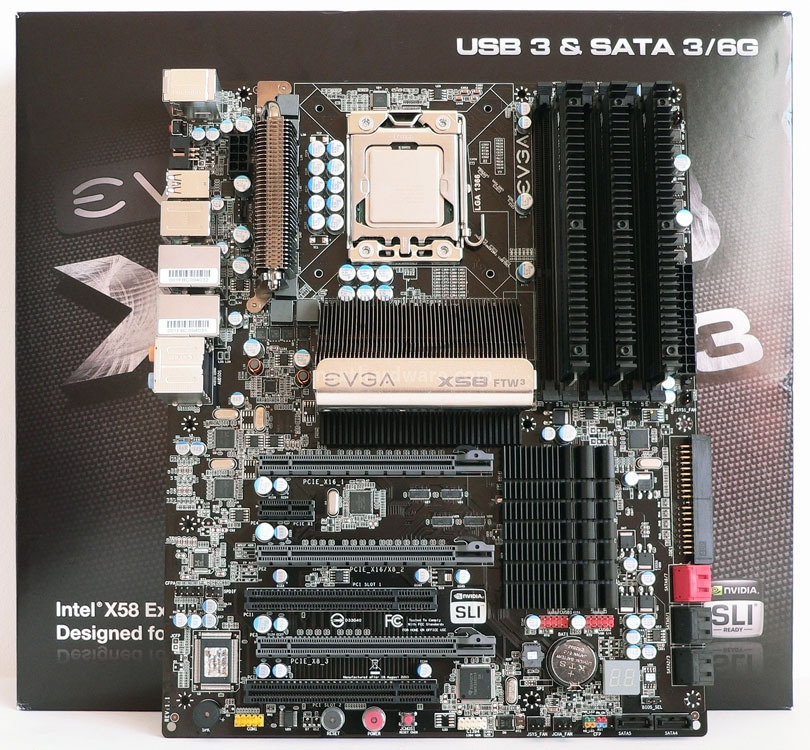

Il PCB della scheda madre è caratterizzato dal tipico colore nero che da anni è il simbolo stesso di EVGA e, a differenza del passato, anche tutti i dissipatori seguono la stessa colorazione, offrendo un abbinamento cromatico un po’ cupo, ma di sicuro impatto e professionalità.


EVGA X58 FTW3 1. EVGA X58 FTW3 - Scheda 3
 EVGA X58 FTW3 1. EVGA X58 FTW3 - Scheda 4

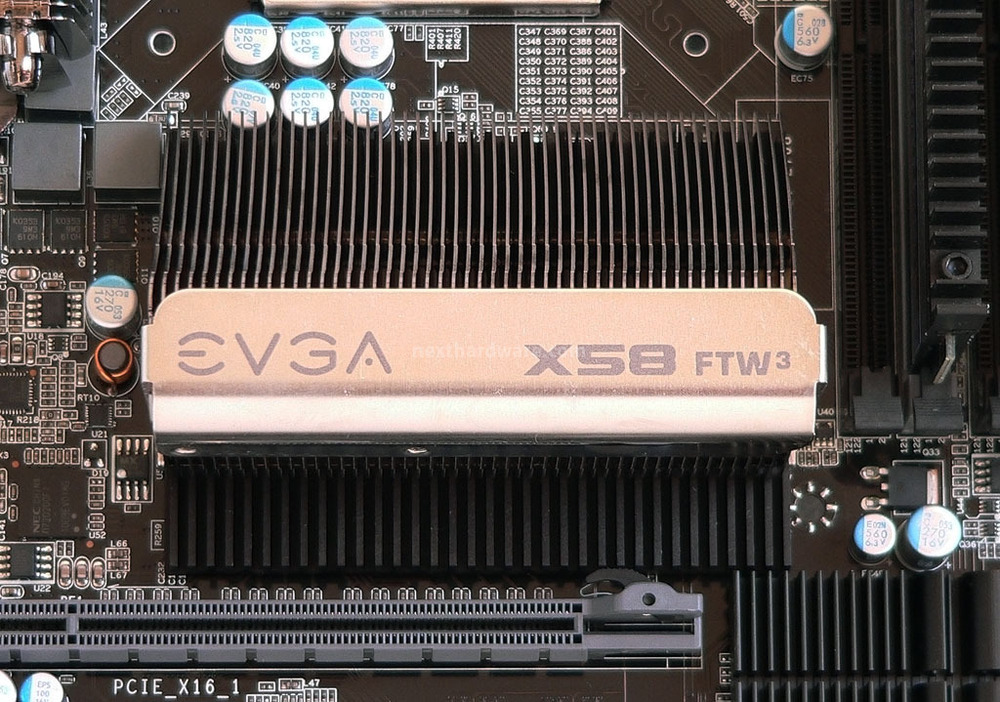

Al centro della scheda madre è installato il Chipset Intel X58 Express sormontato da un imponente dissipatore passivo indipendente da quelli dedicati al circuito di alimentazione e al Southbridge Intel ICH10R. Quest’ultima caratteristica si può rilevare utile nel caso si volesse installare un dissipatore a liquido su questo componente, evitando all’utente di dover provvedere in altro modo al raffreddamento degli altri elementi della scheda.


EVGA X58 FTW3 1. EVGA X58 FTW3 - Scheda 5
 EVGA X58 FTW3 1. EVGA X58 FTW3 - Scheda 6

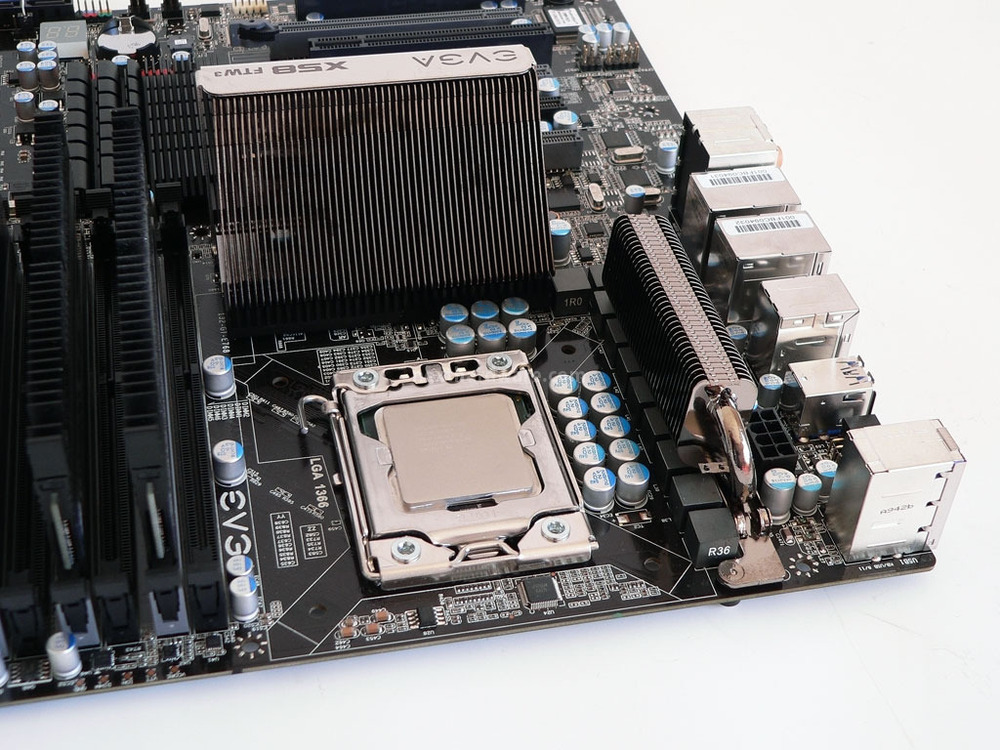

La sezione di alimentazione è composta da 8 fasi dedicate alla CPU e 2 dedicate al VTT, una soluzione non certo estrema, ma che ben si sposa con un utilizzo giornaliero (anche in overclock) di questa scheda madre con tutti i processori supportati, compreso l’esa-core Intel i7 980X. Tutti i condensatori installati sono di tipo solido, garantendo quindi un’ottima stabilità e durata nel  tempo, superiore alle controparti elettrolitiche; questo tipo di componenti sono ormai uno standard per questa categoria di schede madri e, come di consueto, sono abbinati ad induttanze di alta qualità.

Al fine di garantire un’ottimale erogazione dell’energia alla CPU, il connettore 8 PIN di alimentazione è posto a ridosso della sezione di alimentazione, il connettore ATX 24 PIN è invece posto sul bordo destro della scheda, in prossimità degli slot delle memorie; non sono presenti ulteriori  molex di alimentazione. EVGA ha ritenuto che le alimentazioni presenti siano sufficienti anche utilizzando 3 schede video in modalità SLI o CrossFireX; scelta azzeccata, a nostro avviso, e che non inficia sulle prestazioni complessive del sistema.


EVGA X58 FTW3 1. EVGA X58 FTW3 - Scheda 7
 EVGA X58 FTW3 1. EVGA X58 FTW3 - Scheda 8



La mainboard è dotata di sei slot per memorie DDR3 e supporta configurazioni a tre canali con capacità fino a 24GB; ricordiamo che sulle piattaforme Nehalem  il controller di memoria è integrato nella CPU, di conseguenza sarà questo componente a determinare la resa di questo sottosistema, indipendentemente dalla scheda madre utilizzata; tuttavia, l’elevata personalizzazione del BIOS EVGA, in abbinamento ad una solida alimentazione a tre fasi, garantiranno ampi margini di tuning agli utenti più smaliziati. Nel caso si volessero installare tre moduli, è necessario che questi siano inseriti negli slot grigi e non in quelli neri, pena il mancato avvio della macchina. Questa limitazione, ormai nota a tutti i possessori di piattaforme X58, deriva dalla necessità di ridurre il numero di linee elettriche che collegano la CPU alle memorie; tre sono gli slot infatti collegati direttamente alla CPU, gli altri tre sono in cascata.
