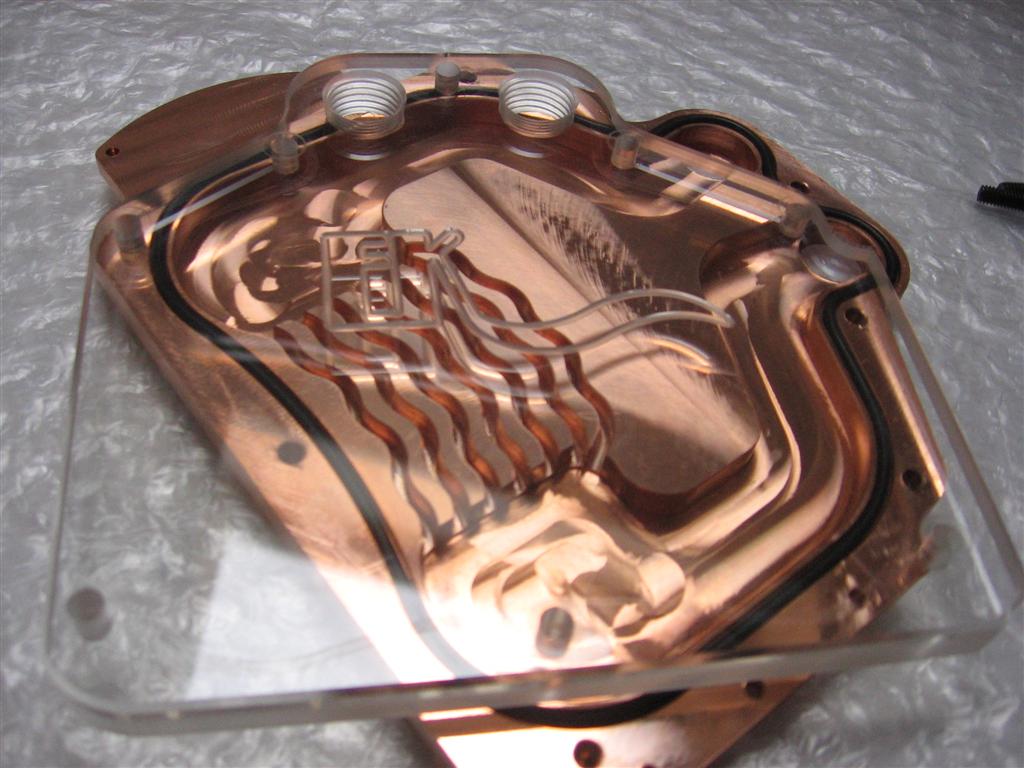

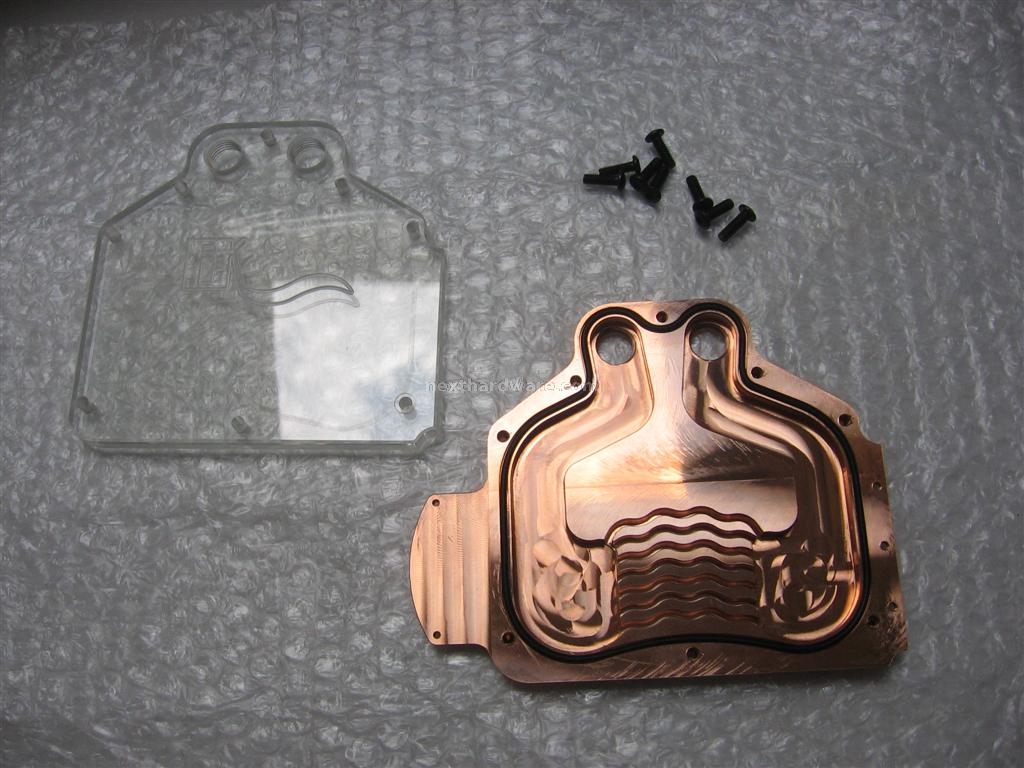

Il waterblock smontato
| | |
Per smontare il waterblock è sufficiente svitare le otto brugole che lo serrano ; come si poteva immaginare anche da un primo sguardo veloce i pezzi che compongono l'EK8800FC sono una base in rame e un top in plexyglass.

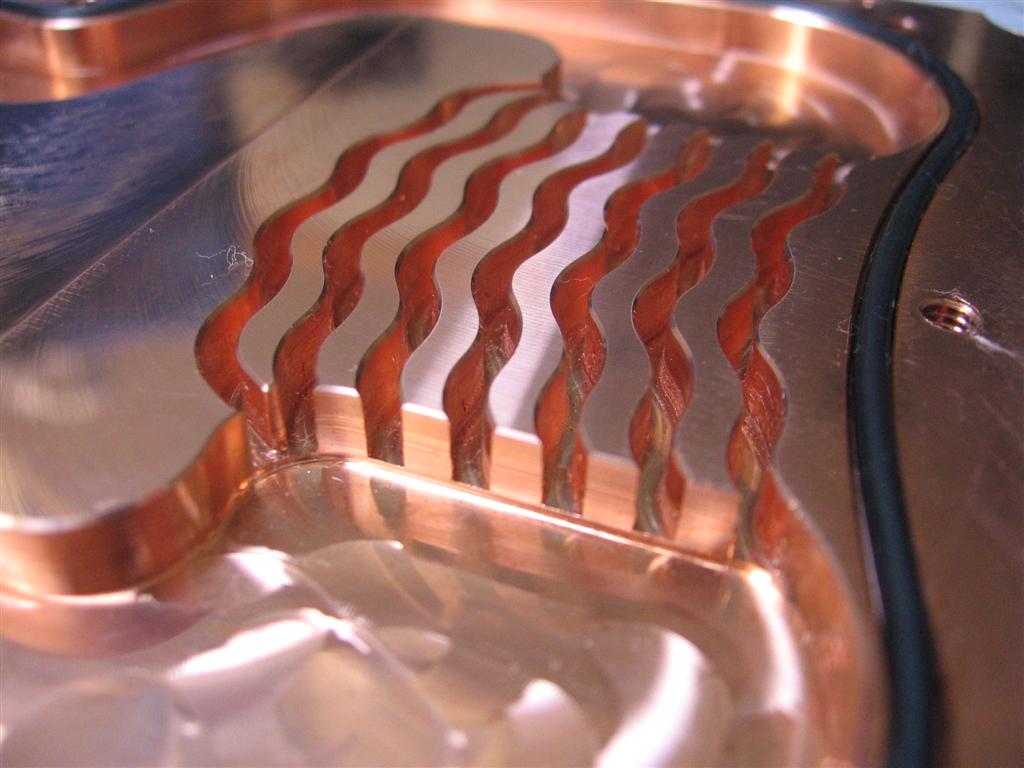

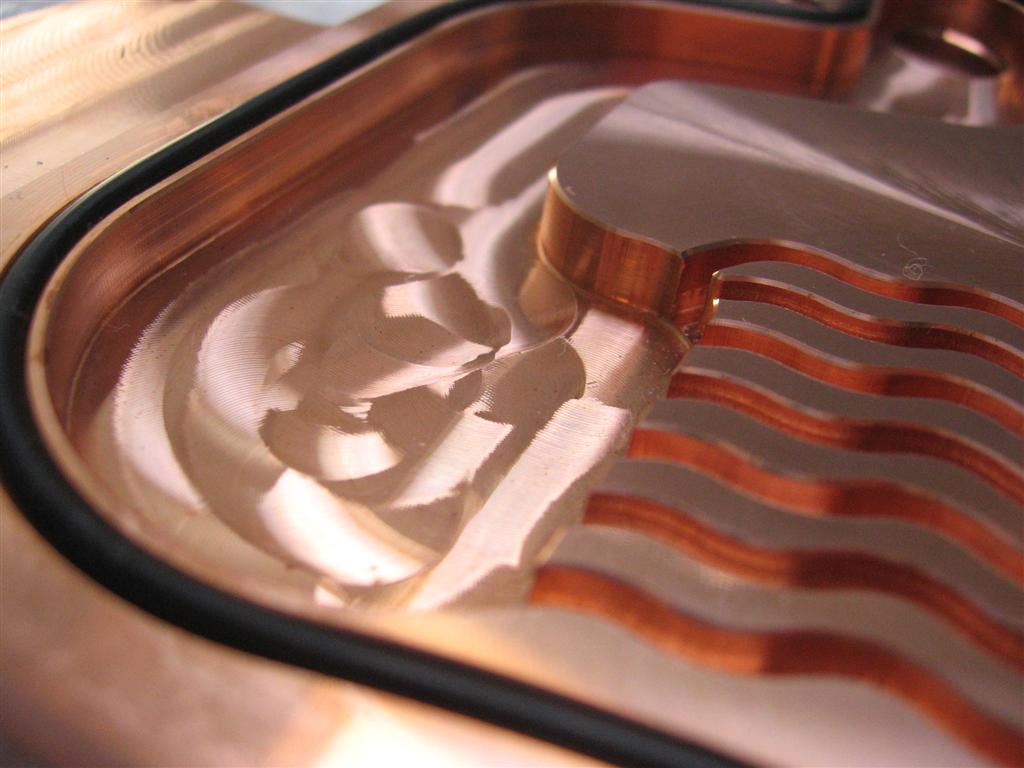

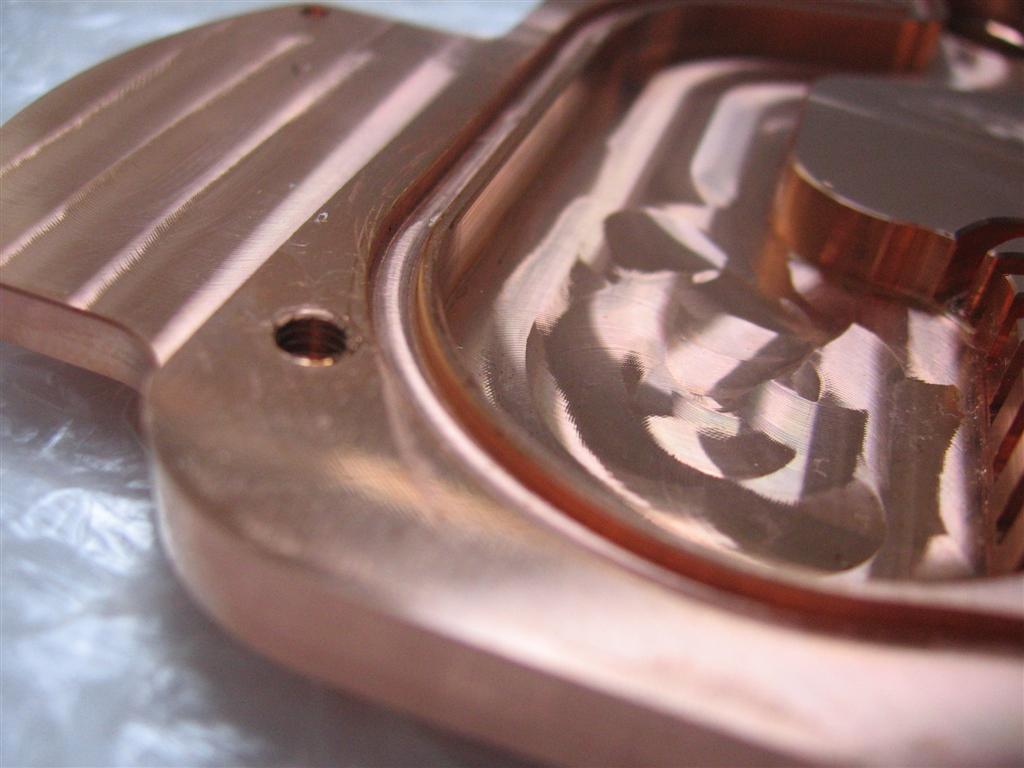

L'interno
| | | |
La qualità della lavorazione interna è davvero impressionante; nessuna sbavatura o minimo particolare tralasciato. Il raffreddamento del core è ottenuto tramite una struttura a canaline con un disegno ad “onda”, caratteristico dei prodotti EK. Le ram invece non necessitano particolari accorgimenti e sono raffreddate semplicemente dal passaggio dell'acqua

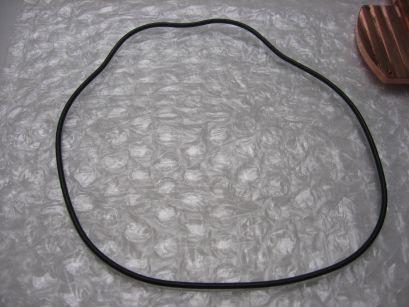

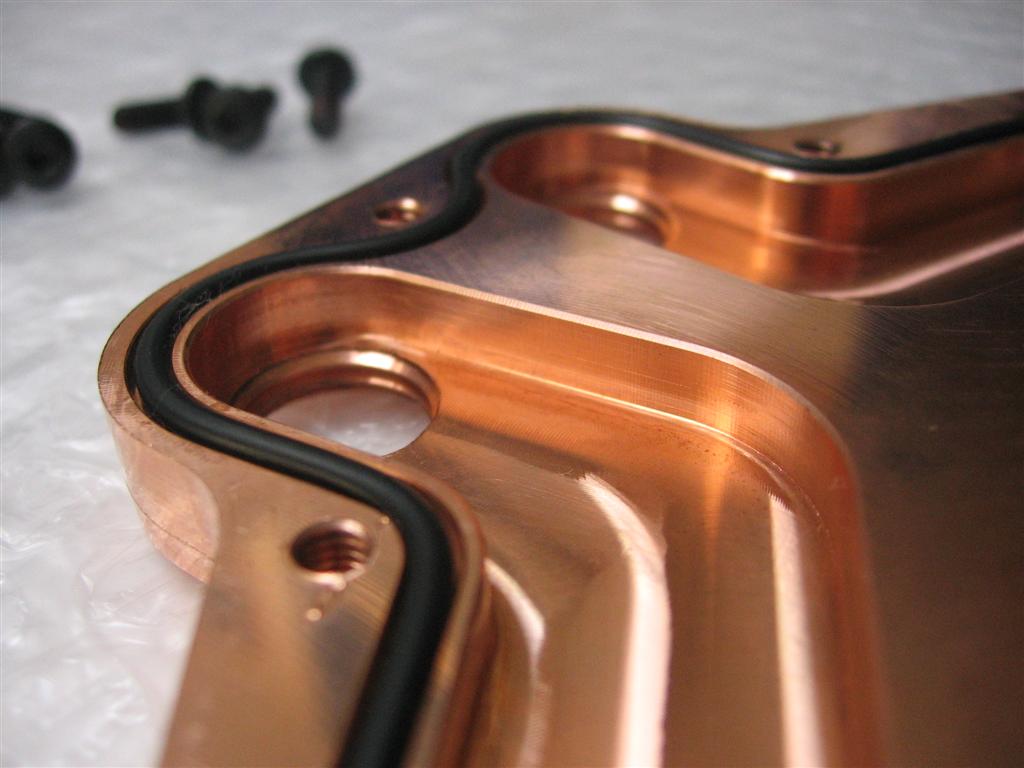

L'oring
| | |
La tenuta stagna del waterblock è ottenuta tramite un oring in materiale plastico che trova il suo alloggio nello svaso sulla parte in rame.

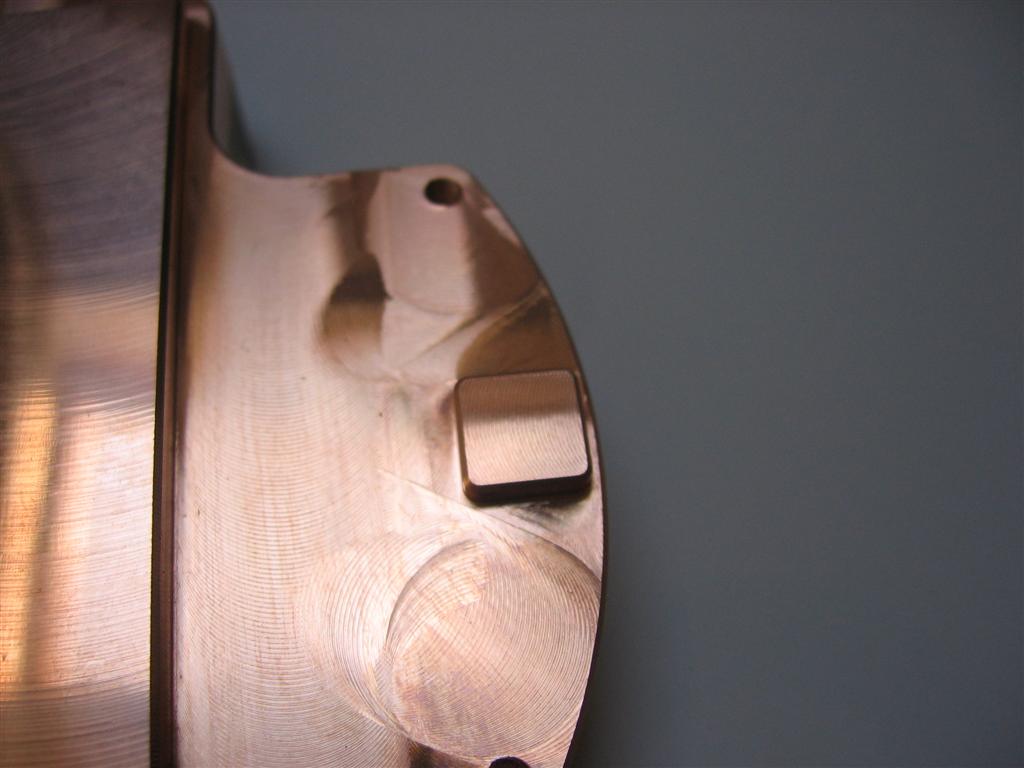

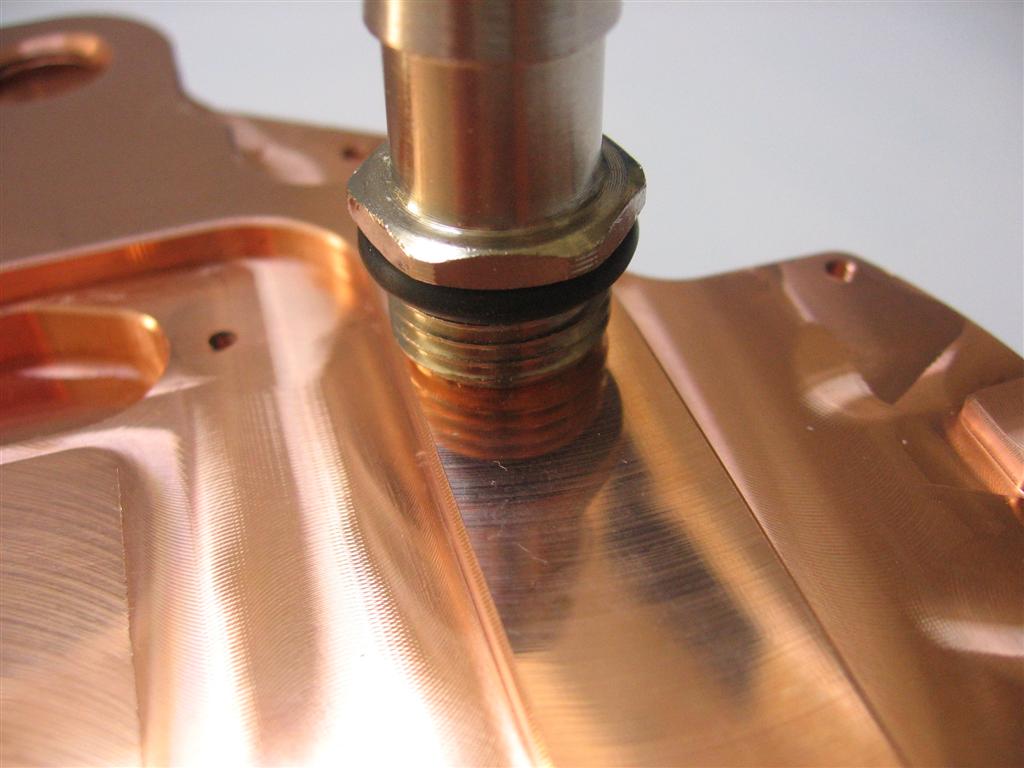

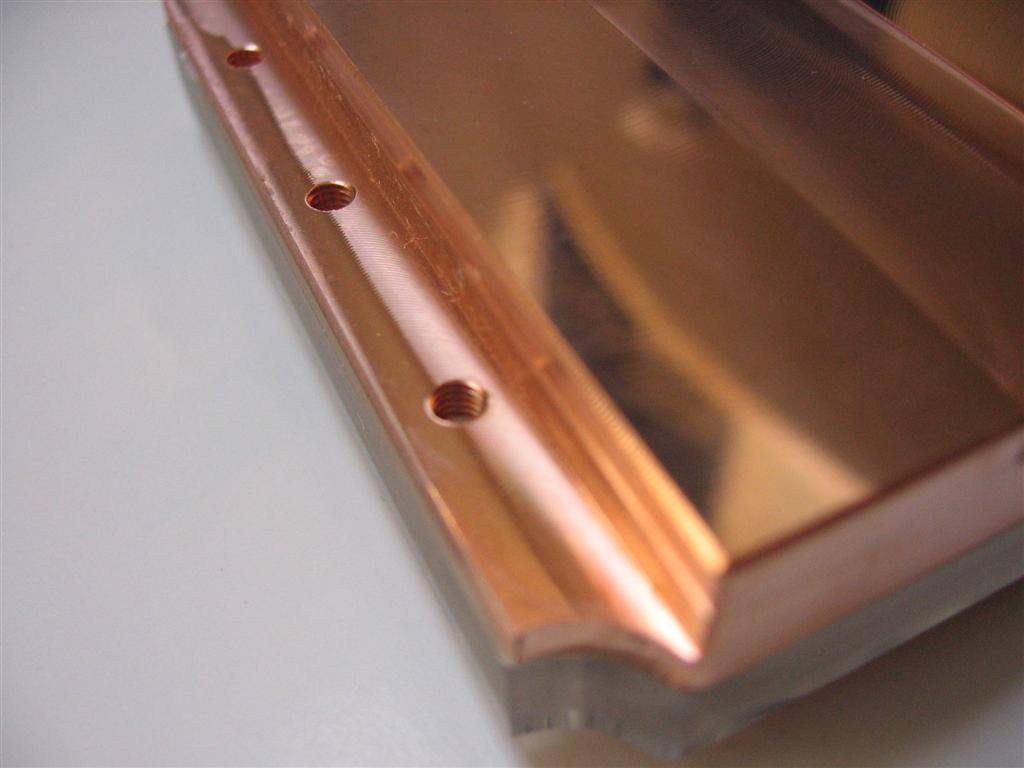

La base
| | |
| | |
La lavorazione della base è veramente incredibile; totalmente lucidata a specchio e curata nei minimi dettagli. Nelle due foto in alto si nota la superficie a contatto con la gpu e con le ram. Nelle seguenti invece rispettavamente la superficie su cui andrà avvitato il sink per i mosfet di'alimentazione e la superficie a contatto con il chip Nvio.

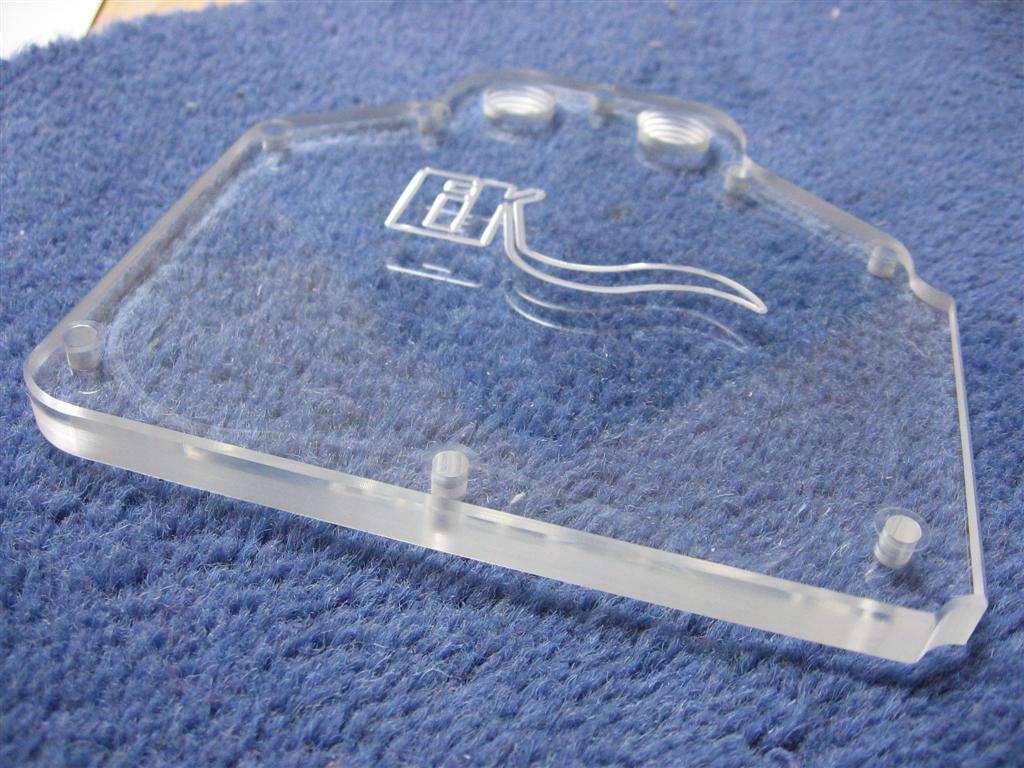

Il top
| | |
Il top è in plexyglass spesso 8mm ; al centro possiamo notare il logo EK inciso e in alto le due filettature che andranno ad accogliere i tappi o i raccordi portatubo a seconda della configurazione.
