1. ECS A880GM-AD3

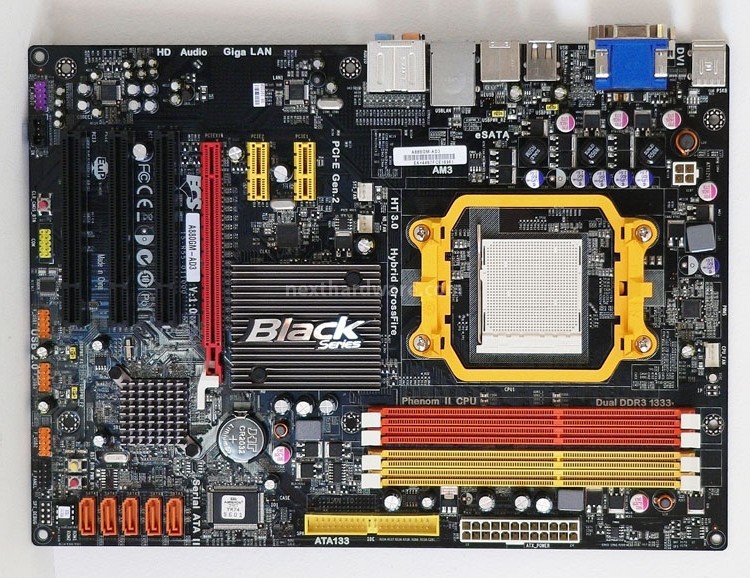

Come tutte le schede della linea Black Series, anche la A880GM-AD3 è costruita su un PCB di colore nero, le porte di espansione e gli altri particolari utilizzano invece tonalità di rosso, arancione e giallo. La maggior parte dei connettori sono prodotti da KORTAK o LOTES, i due principali concorrenti di FOXCONN nella produzione di componenti per personal computer.



ECS A880GM-AD3 e ECS A890GXM-A 1. ECS A880GM-AD3 1
 ECS A880GM-AD3 e ECS A890GXM-A 1. ECS A880GM-AD3 2


Il chipset è installato al centro della scheda madre e raffreddato da un sottile dissipatore che non interferisce con l’installazione delle schede di espansione. La sezione di alimentazione non è complessa come quella vista nelle schede madri di fascia alta, ed è composta di sole tre fasi, ma ECS certifica il supporto anche alle CPU Phenom II X6 1090T, attuale offerta top di gamma  AMD.

Il chipset AMD 880G integra una scheda video ATI Radeon HD 4250, dotata di supporto DirectX 10.1 e 40 Stream Processors. ECS ha deciso di non integrare alcuna memoria dedicata per questa scheda video, ignorando quindi il supporto alla tecnologia SidePort. La scheda è dotata di uno slot PCI-E 2.0 16x, due PCI-E 2.0 1x e di tre slot PCI 32bit per periferiche legacy. Non è supportata la tecnologia CrossFire X, ma questa mancanza è irrilevante per target di utenti ai quali questo prodotto è destinato.


ECS A880GM-AD3 e ECS A890GXM-A 1. ECS A880GM-AD3 3
 ECS A880GM-AD3 e ECS A890GXM-A 1. ECS A880GM-AD3 4

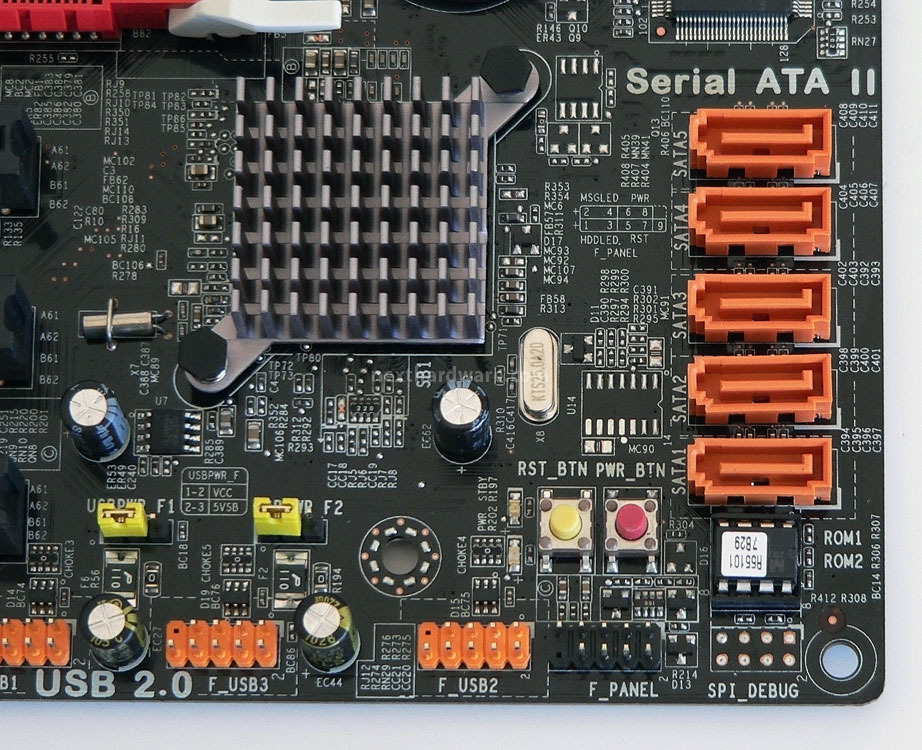

Il SouthBridge è l’AMD SB710, un chip entry level dotato di supporto alla tecnologia SATA 2 con possibilità di configurazioni RAID 0, 1 e 10. Sulla scheda madre sono presenti cinque connettori SATA e sul Back I/O è presente una porta eSATA per il collegamento di Hard Disk esterni ad alta velocità. Per una semplice manutenzione del sistema, ECS ha integrato due pulsanti per l’avvio e il reset della macchina; è presente anche un pulsante per il reset del BIOS alle impostazioni di fabbrica. Anche se nella confezione non è incluso alcun cavo seriale, è presente l’header per una porta COM, ancora molto utilizzata in ambito professionale per registratori di cassa e macchine industriali. Il BIOS è di produzione AMI.



ECS A880GM-AD3 e ECS A890GXM-A 1. ECS A880GM-AD3 5
 ECS A880GM-AD3 e ECS A890GXM-A 1. ECS A880GM-AD3 6

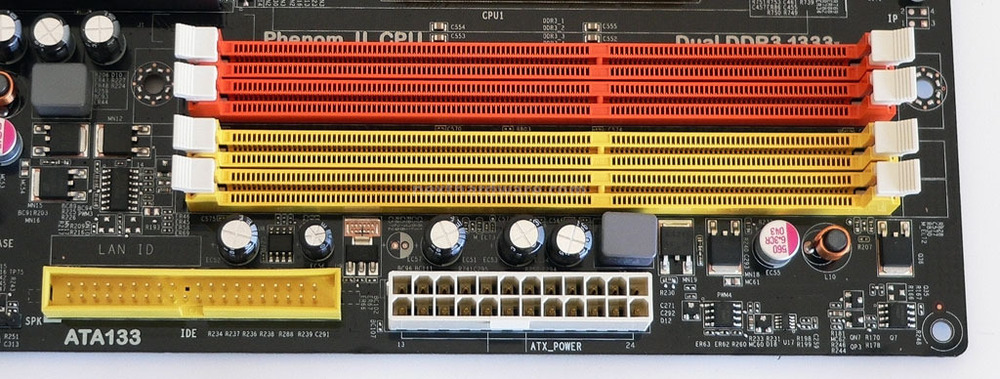

Sono presenti quattro slot per memorie DDR3 con frequenze fino a 1600 Mhz; AMD supporta ufficialmente memorie DDR3 1333 Mhz, ma nel BIOS è possibile portarle in overclock fino a 1600 MHz senza modificare il BUS di sistema, impostando il divisore adeguato. Per attivare la modalità dual channel, è necessario installare i moduli a partire dagli slot gialli.

Il Back I/O include:

  • 2 porte PS/2 per tastiera e mouse
  • 1 porta VGA
  • 1 porta DVI-D
  • 6 porte USB 2.0
  • 1 porta eSATA
  • 1 porta RJ45 per connettività di rete Gigabit
  • 5 connettori mini Jack per l’audio multicanale
  • 1 connettore ottico per l’audio digitale

Sono supportati fino a due monitor contemporaneamente a condizione di utilizzarne uno analogico e uno digitale, il connettore DVI-D non può essere infatti adattato per l’uso di uno schermo VGA.
