3. Interno
 Â |
 Â |  Â |

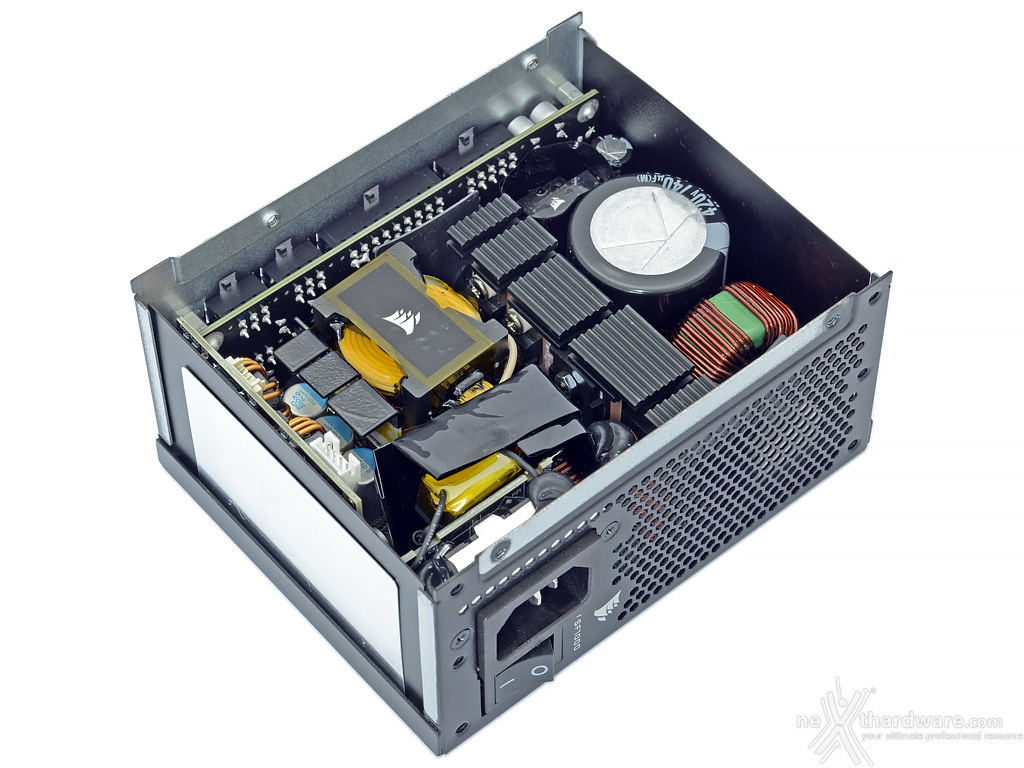

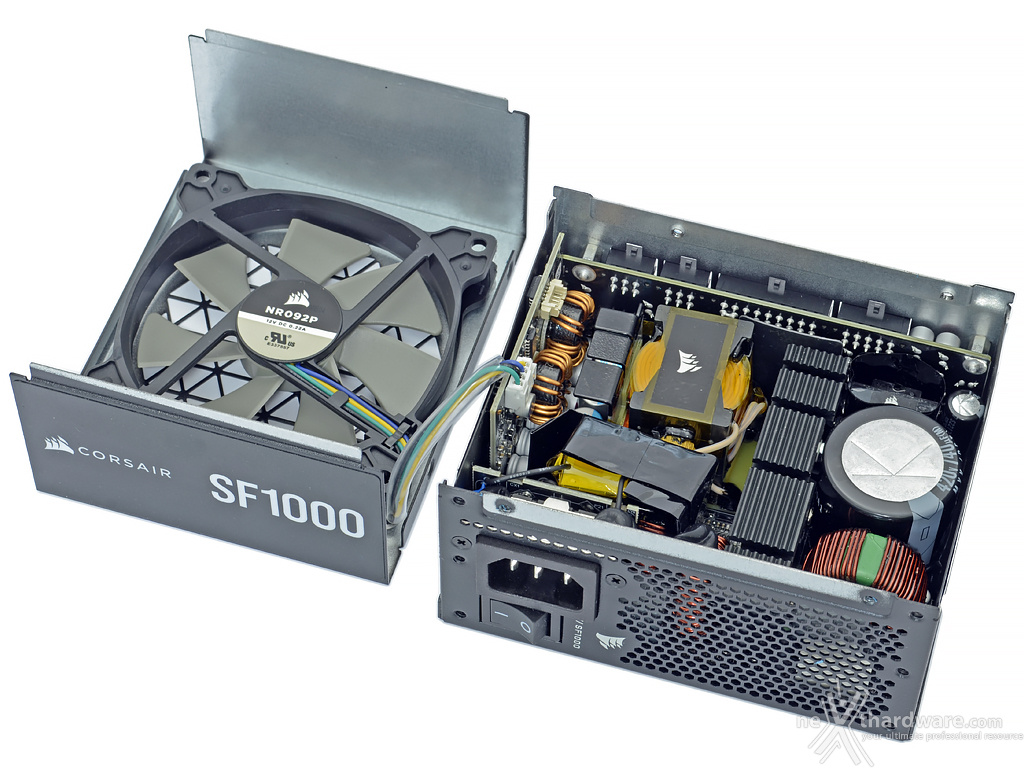

Per rimuovere la cover superiore sarà sufficiente svitare quattro viti, di cui una nascosta dal sigillo di garanzia.
Tale operazione, ovviamente, invalida la garanzia offerta dal produttore, motivo per cui sconsigliamo di eseguirla per i primi 7 anni di vita dell'alimentatore.

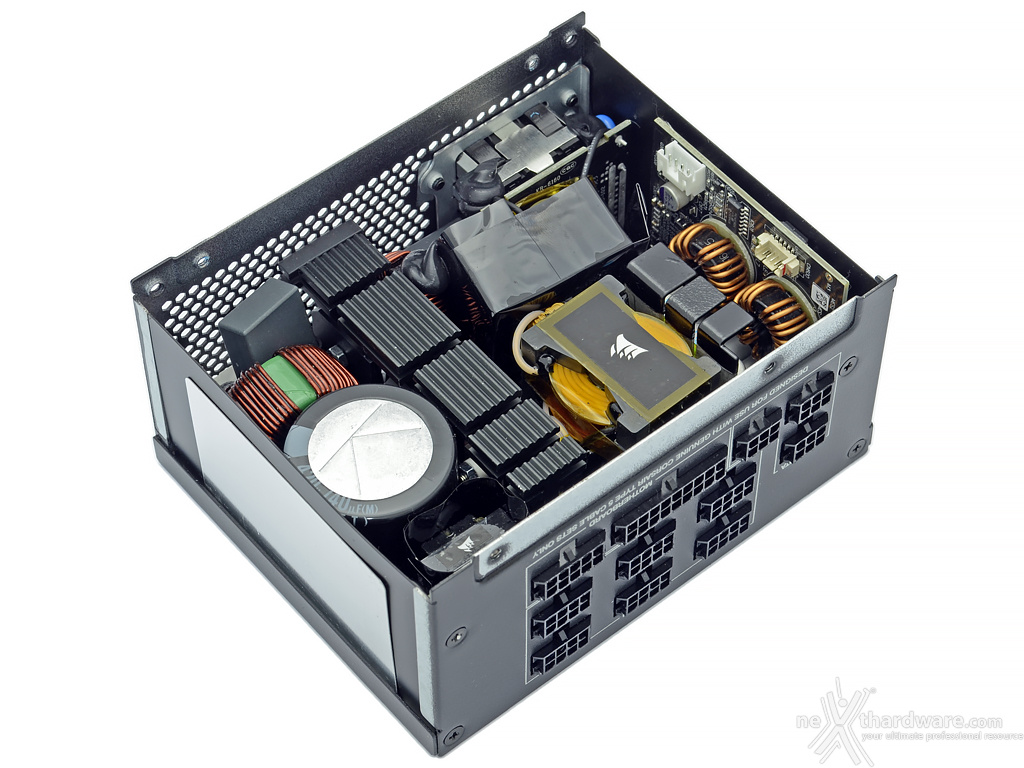

Anche sul nuovo SF1000 2024 la disposizione degli stadi segue la stessa impostazione vista sulla precedente serie, ma con un dissipatore maggiorato per la parte a tensione di rete e l'aggiunta di elementi metallici anche in prossimità dei regolatori della linea da 12V.

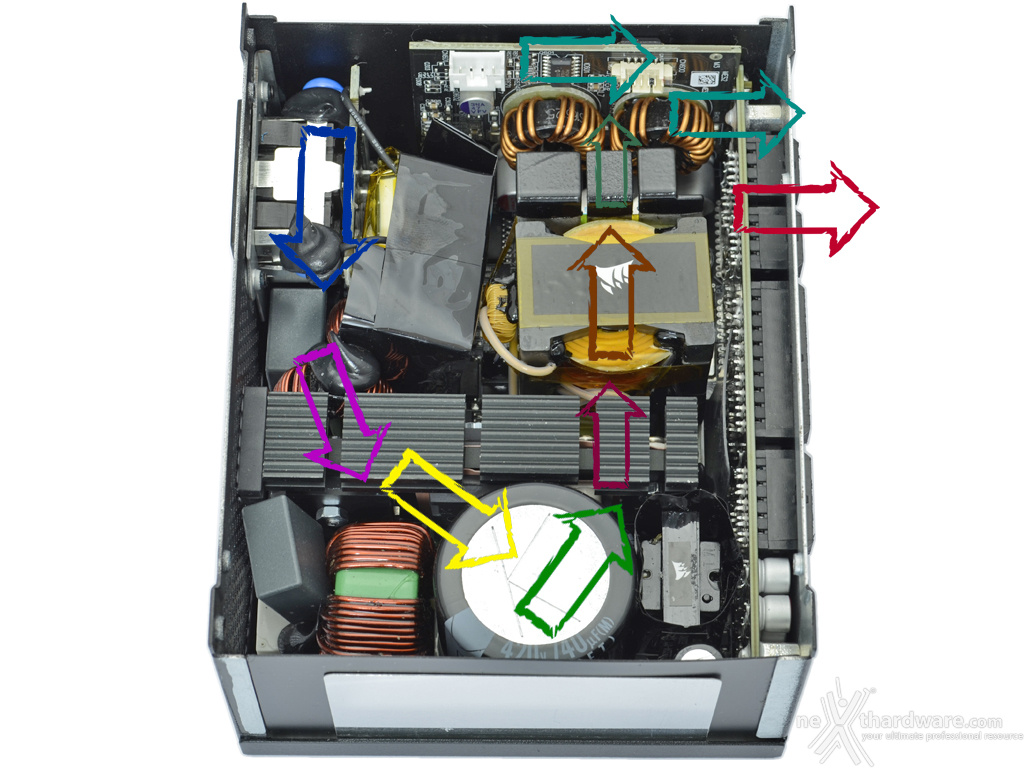

Seguendo le frecce troviamo:
- ingresso AC;
- filtraggio d'ingresso;
- rettificatori;
- controllo PFC;
- condensatori primari;
- transistor di switching;
- trasformatore 12V;
- rettificatori d'uscita;
- moduli DC-DC;
- filtraggio d'uscita;
- uscita.
