4. Componentistica & Layout - Parte prima


Corsair RM1000x 4. Componentistica & Layout - Parte prima 1


Svincolato il PCB principale dalle viti di ritenzione poste nei quattro angoli e quello delle connessioni modulari, possiamo osservare più da vicino l'elettronica utilizzata da Corsair per il nuovo RM1000x.

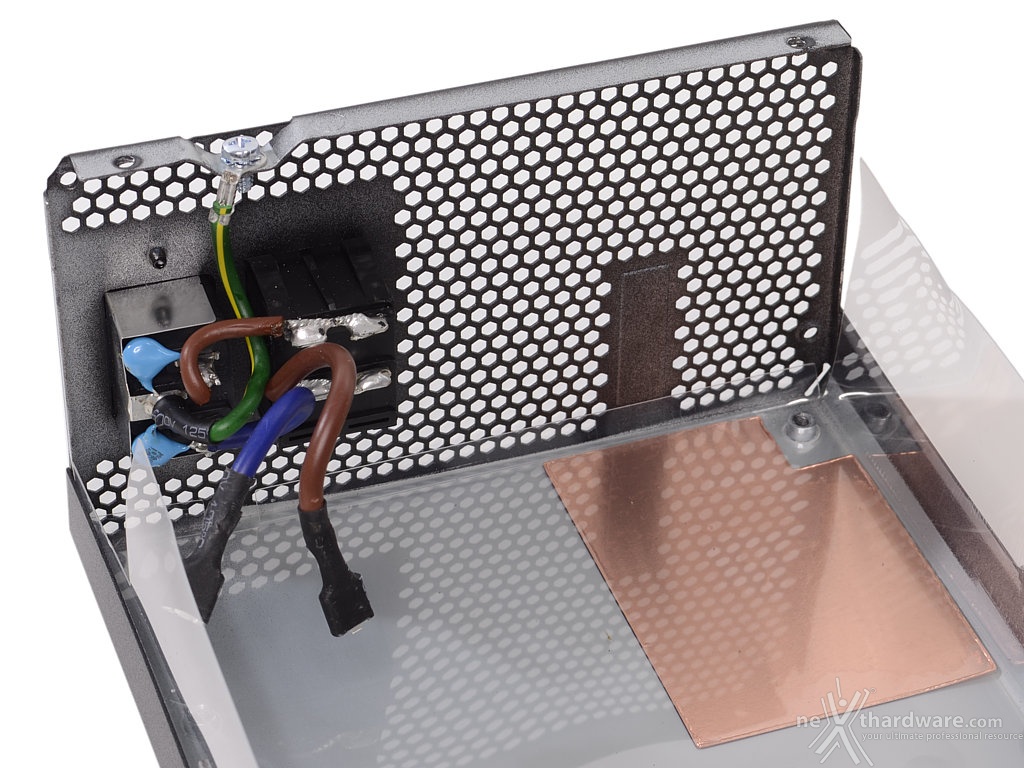

Notiamo innanzitutto che il filtro EMI, fatta eccezione per due condensatori, non trova spazio sul retro del connettore di alimentazione, mentre il robusto interruttore a due vie viene utilizzato per un solo cavo.

Per tale motivo, anche se posizionato su OFF, potremo disconnettere solo la fase o il neutro, a seconda del verso in cui inseriamo la spina, mentre l'altro cavo continuerà ad essere collegato alla rete elettrica.


Corsair RM1000x 4. Componentistica & Layout - Parte prima 2
Corsair RM1000x 4. Componentistica & Layout - Parte prima 3  Corsair RM1000x 4. Componentistica & Layout - Parte prima 4

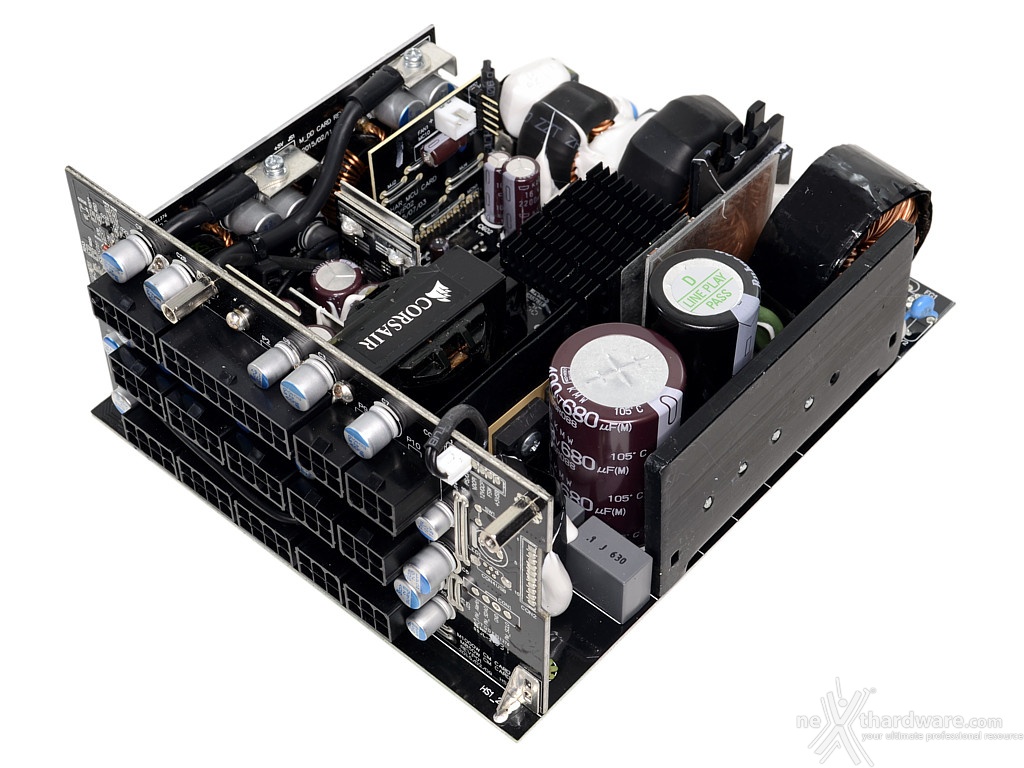

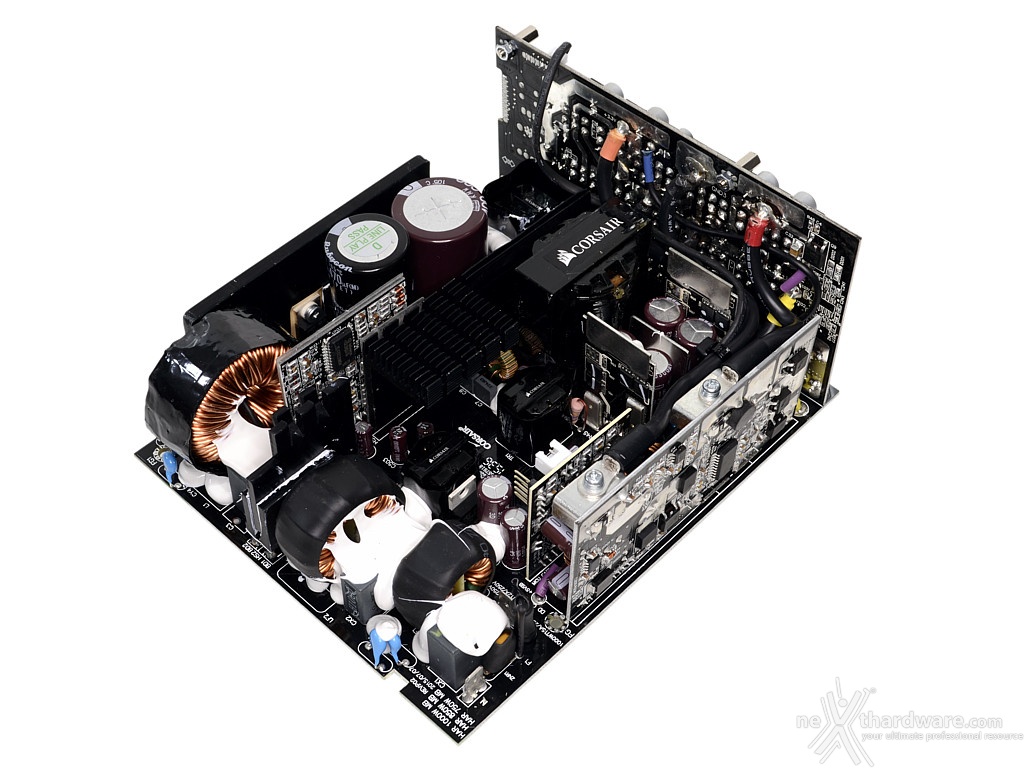

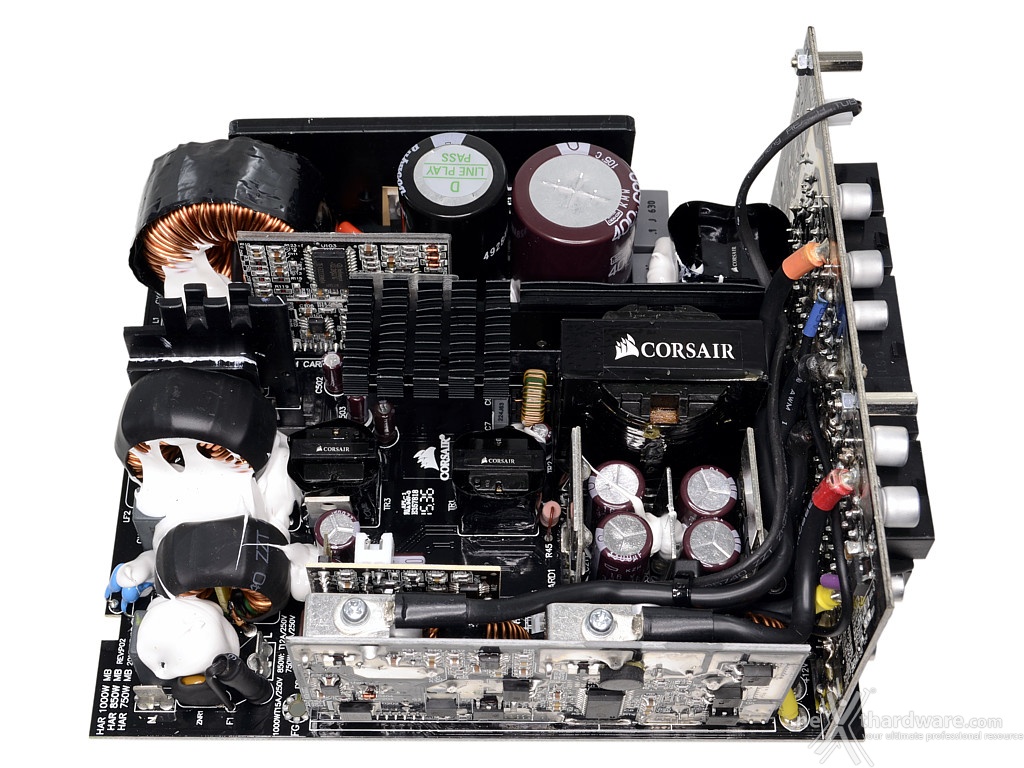

L'organizzazione dei componenti, presenti in buon numero, è di ottimo livello con sufficiente spazio per il ricircolo dell'aria, aspetto di fondamentale importanza per consentire una modalità fanless piuttosto spinta e priva di rischi.

Non notiamo differenze sostanziali con il modello RM1000i: tutti i componenti sono disposti nello stesso modo ed in egual numero.


Corsair RM1000x 4. Componentistica & Layout - Parte prima 5

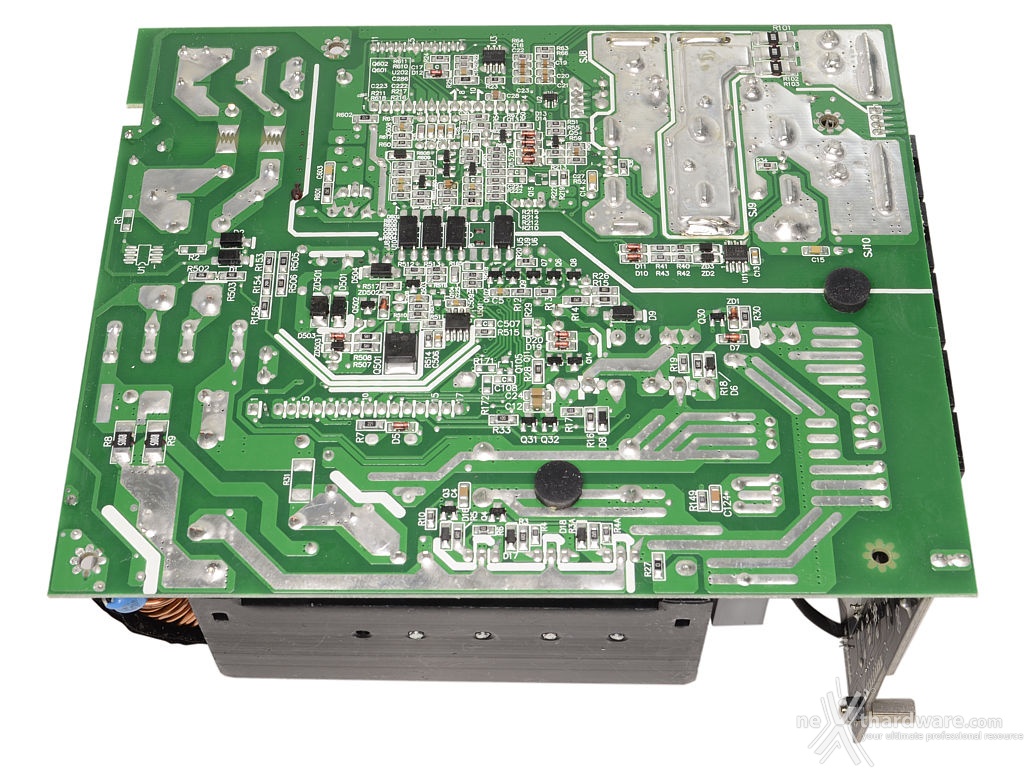

Anche la vista inferiore non mostra alcuna variazione; le saldature sono di ottima fattura e prive di qualsiasi sbavatura.

Nell'angolo inferiore sinistro e in quello superiore destro troviamo gli shunt tramite i quali viene rilevata la corrente d'ingresso e quella d'uscita, valori indispensabili per determinare la potenza assorbita e quella erogata al fine di garantire le corrette condizioni d'utilizzo ed impedire danni da sovraccarico.


Corsair RM1000x 4. Componentistica & Layout - Parte prima 6  Corsair RM1000x 4. Componentistica & Layout - Parte prima 7

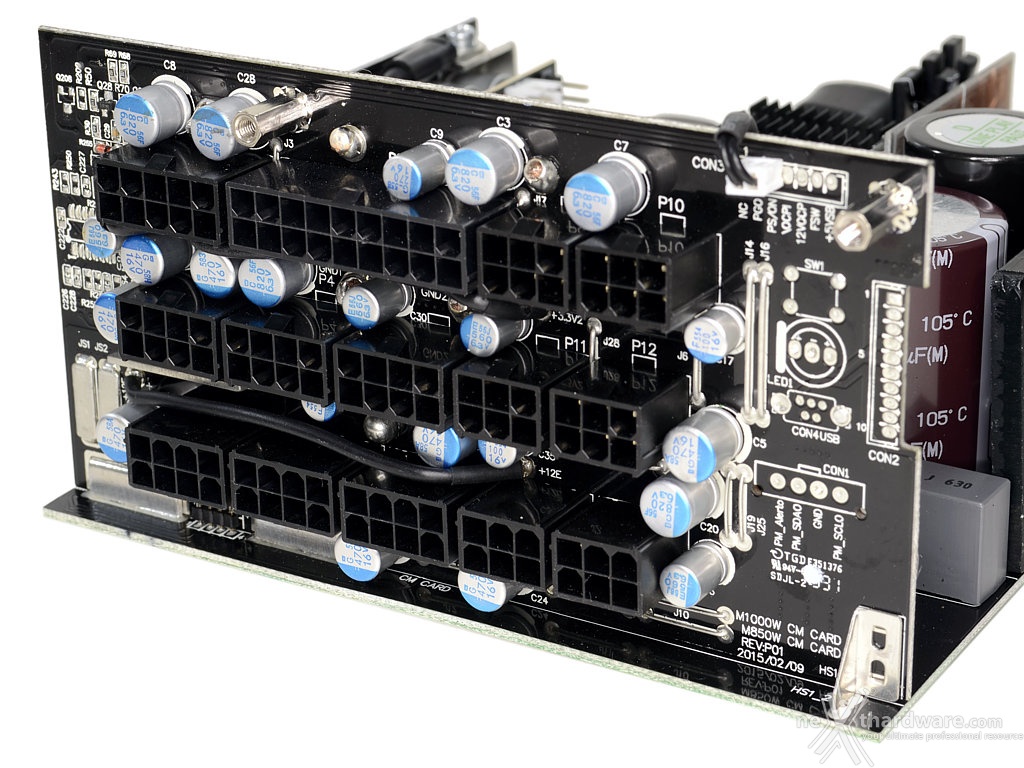

Il PCB delle connessioni modulari ospita un buon numero di condensatori allo stato solido in aggiunta a quelli elettrolitici disposti su quello principale.

La capacità di filtrare le oscillazioni delle tensioni d'uscita dovrebbe quindi risultare ottima anche per questa serie.

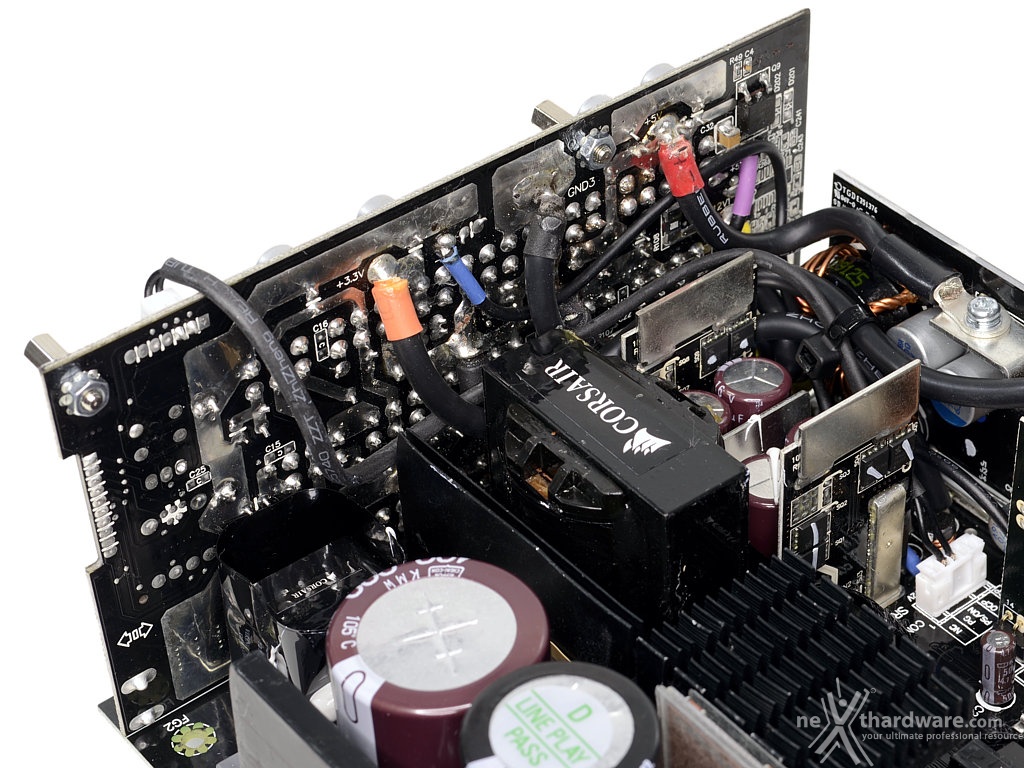

La corrente per la linea da 12V viene veicolata direttamente attraverso due conduttori nudi di  elevata sezione, posti nell'angolo inferiore sinistro, che fungono anche da supporti per il PCB riducendo la caduta ohmica per correnti elevate.

Le tensioni da 3,3 e 5 volt vengono fornite alle porte modulari attraverso due conduttori di adeguata sezione, collegati posteriormente e contrassegnati dalla parte terminale colorata.

Da notare, nella vista frontale, la zona all'estrema destra con le piazzole dedicate ai connettori del Corsair Link, ovviamente spoglie.
