3. Visto da vicino - Parte seconda
Il radiatore da 280mm, che in realtà ha dimensioni pari a 322×137×27mm, è realizzato in modo impeccabile e consente di installare l'iCUE H115i ELITE CAPELLIX nella maggior parte dei case in circolazione.
Come di consueto, sono presenti otto fori per lato così da consentire l'installazione sino a quattro ventole da 140mm in configurazione push-pull.
A tale proposito, segnaliamo che in bundle vengono fornite le viti per le unità aggiuntive.
I tubi in dotazione al nuovo AiO di CORSAIR sono sufficientemente lunghi (380mm) e spessi (8-10mm), realizzati in gomma a bassa permeabilità e rivestiti in tessuto in modo da assicurarne un buon livello di flessibilità evitando eventuali strozzature e facilitarne l'installazione all'interno del case.
![]() | ![]() |
Come già accennato, la parte superiore della pompa può essere sostituita, previa la rimozione delle quattro viti esagonali, con la cover aggiuntiva fornita in bundle.
Quest'ultima presenta i colori invertiti rispetto a quella montata di base, avendo quindi una superficie trasparente estremamente più ampia che consente, come vederemo, di ottenere un effetto luminoso ancora più intenso.

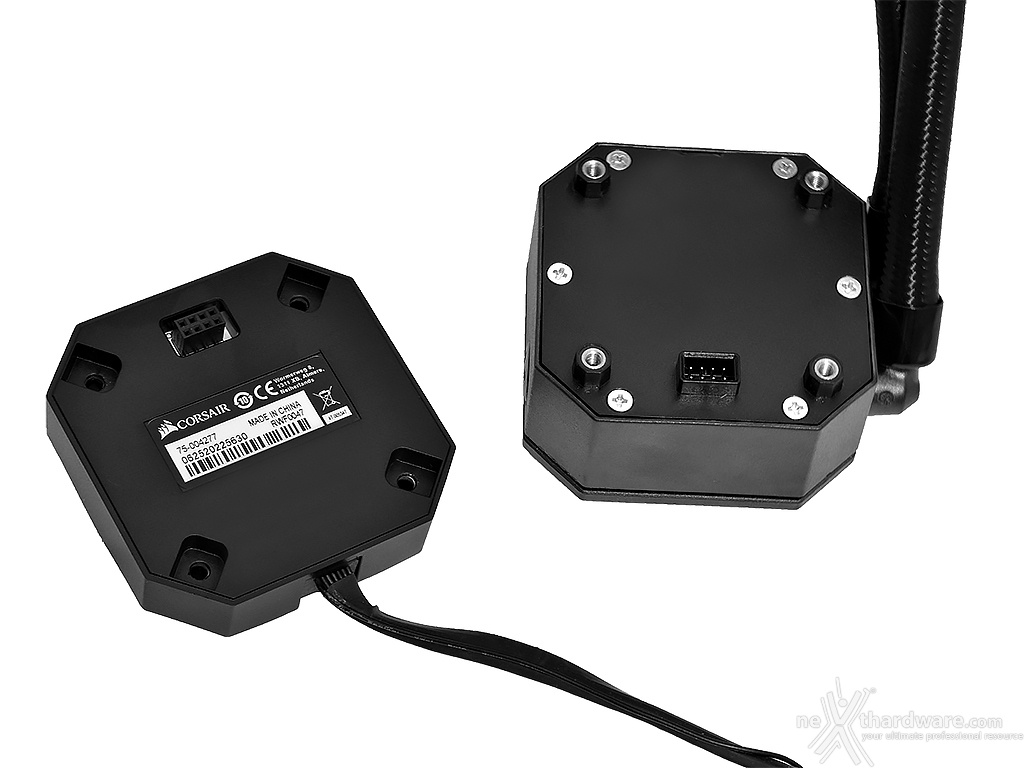

Rimuovendo le viti, il blocco principale può essere ulteriormente separato: è infatti possibile rimuovere in tutta sicurezza la zona dove sono installati i 33 LED RGB e la relativa cavetteria.
Una modularità tale è sicuramente un grande punto a favore per gli ELITE CAPELLIX, soprattutto in situazioni dove la rottura di un cavo o di un LED può essere risolta semplicemente sostituendo il componente in questione.
All'interno del blocco centrale risiede l'elettronica della pompa e troviamo, in uscita da quest'ultimo, un connettore tachimetrico da collegare al CPU_FAN della scheda madre.
![]() | ![]() |
Il bundle è reso ancor più ricco dalla presenza del controller iCUE Commander CORE, che permette di collegare in tutta comodità fino a sei ventole PWM RGB, semplificando le operazioni di cablaggio e permettendo di risparmiare preziosi header sulla scheda madre.
Questo controller è una rivisitazione del classico Lighting Node CORE, modificato per l'occasione per essere collegato direttamente con il nuovo iCUE H170i ELITE CAPELLIX tramite un connettore proprietario a 24pin.
Uno dei due lati più corti ospita un connettore a 2pin riportante la dicitura "TEMP", necessario nel caso si volesse collegare un sensore per il monitoraggio della temperatura.
Come se non bastasse, in bundle vengono fornite due fasce di biadesivo, comode per posizionarlo facilmente all'interno o nel retro del case, rispetto alle quali, però, avremmo sicuramente preferito una soluzione di tipo magnetico.
La cavetteria in uscita dal Commander CORE è composta unicamente da due connettori: un SATA POWER si occuperà di garantire i 12V necessari al corretto funzionamento di tutto il sistema ed un connettore USB 2.0 per interfacciarsi con il software di gestione iCUE.
![]() | ![]() |
CORSAIR ML140 RGB | |
Dimensioni | 140x140x25mm |
Connettore | 4pin PWM + 3pin RGB |
Alimentazione | 12V |
Assorbimento | 0.202A |
Consumo | 2.424W |
Velocità | 400 - 2000RPM ± 10% |
Portata d'aria | 97CFM |
Pressione statica | 3.0mm-H2O |
Emissione acustica | ~36dBA |
Bearing | Levitazione magnetica |
Analogamente alle serie RGB PRO XT e PLATINUM, anche sui nuovi AiO ELITE CAPELLIX CORSAIR ha scelto di montare le performanti ventole ML, questa volta in versione RGB, dotate del sistema a levitazione magnetica in grado di fornire un maggiore flusso di aria ed eliminare i problemi di affidabilità tipici derivanti dall'attrito fra le parti meccaniche.
Nonostante le specifiche suggeriscano che la silenziosità sia uno dei loro punti di forza, le ML140 RGB risulteranno, come vedremo, piuttosto rumorose sotto carico.
Ciascuna delle due ventole è dotata, ovviamente, dei connettori femmina (4pin PWM e 3pin RGB) da collegare direttamente alle rispettivi porte presenti sul controller.
Ecco come si presenta una delle CORSAIR ML140 RGB accesa ed impostata in modalità "arcobaleno".
