12. Test di accensione e ripple
L'analisi dinamica, effettuata mediante l'utilizzo di un oscilloscopio digitale, ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.
Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.
Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.
Secondo quanto richiesto dallo standard ATX, tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio, si interpongono due condensatori di opportuno valore per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.
Altrettanto importante è la variazione all'atto dell'accensione.
Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.

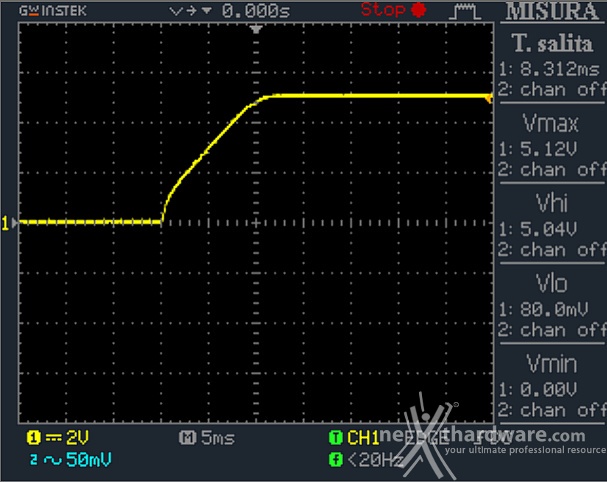

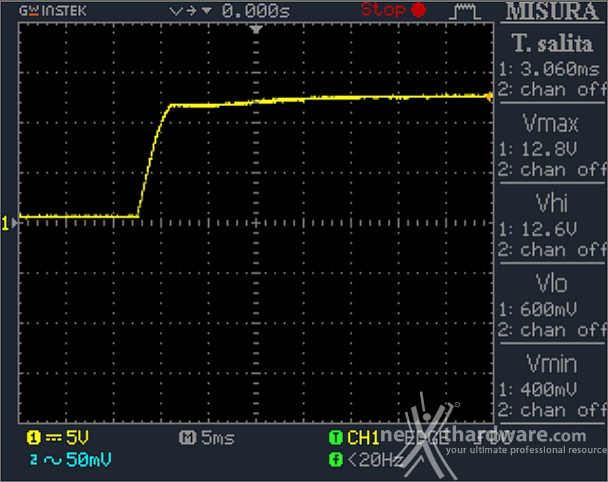

In fase di accensione il Corsair HX1000i si comporta egregiamente. diventando operativo in circa 330ms.
Le tensioni passano dal 10% al 90% del valore nominale in meno di 9ms.
Non si notano incertezze o picchi di rilievo, motivo per cui possiamo essere sicuri che i componenti alimentati non verranno sollecitati oltre misura in questa delicata fase.

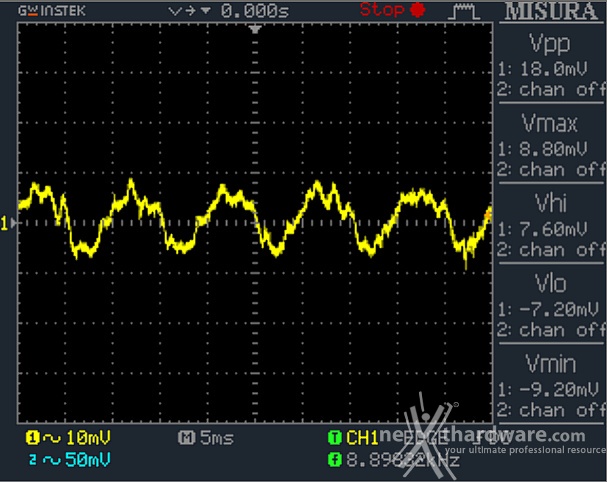

Low Frequency Ripple 12V @ 0%
| PWM Frequency Ripple 12V @ 0%
|
Low Frequency Ripple 12V @ 50%
| PWM Frequency Ripple 12V @ 50%
|
Low Frequency Ripple 12V @ 100%
| PWM Frequency Ripple 12V @ 100%
|
Il ripple sulla linea da 12V segna un deciso miglioramento rispetto ai già buoni risultati ottenuti dal modello RM1000 di cui è diretta evoluzione.
La massima oscillazione registrata si è attestata poco sopra i 20mV, abbondantemente inferiore al limite imposto dallo standard ATX di 120mV.
Low Frequency Ripple 5V @ 0%
| PWM Frequency Ripple 5V @ 0%
|
Low Frequency Ripple 5V @ 50%
| PWM Frequency Ripple 5V @ 50%
|
Low Frequency Ripple 5V @ 100%
| PWM Frequency Ripple 5V @ 100%
|
Sulla linea da 5V il grado di pulizia migliora ulteriormente con valori che restano sotto i 10mV su tutto il range di funzionamento: un risultato al top per la fascia di appartenenza.
Considerando che il valore massimo ammissibile dell'oscillazione è di 50mV, la componentistica riceverà in ogni condizione d'utilizzo una tensione stabile e pulita con fluttuazioni impercettibili.

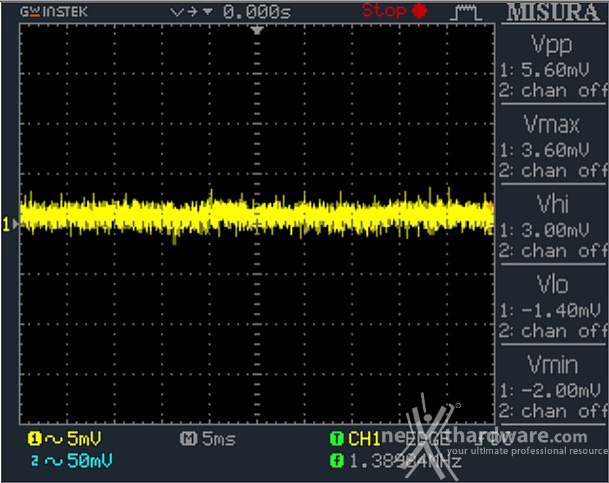

| Â Low Frequency Ripple 3,3V @ 0% | PWM Frequency Ripple 3,3V @ 0%
|

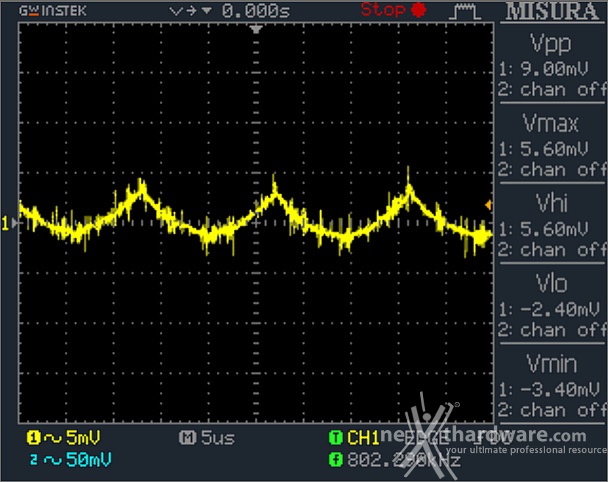

| Â Low Frequency Ripple 3,3V @ 50% | PWM Frequency Ripple 3,3V @ 50%
|

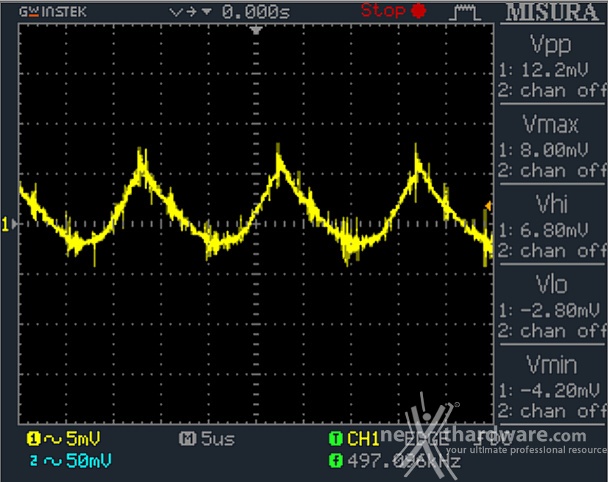

Low Frequency Ripple 3,3V @ 100%
| PWM Frequency Ripple 3,3V @ 100%
|
Meno entusiasmante, ma altrettanto buono, è il valore registrato sulla linea da 3,3V, con poco meno di 15mV a pieno carico.
Considerando che anche per tale tensione l'oscillazione massima può essere al massimo di 50mV, possiamo ritenerci pienamente soddisfatti del risultato espresso.
La qualità delle tensioni erogate dal Corsair HX 1000i risulta quindi di eccellente livello, pienamente compatibile con la fascia di appartenenza e superiore a quanto mostrato da buona parte della diretta concorrenza.
