Come è fatto ...



Corsair GS800 3. Interno: come è fatto 1



Svitando le quattro viti torx, di cui una coperta dal sigillo di garanzia, possiamo togliere la cover del Corsair GS800.

Il cavo della ventola a tre innesti (due dei quali dedicati al sistema di illuminazione) può essere staccato senza difficoltà, consentendoci di separare le parti.



Corsair GS800 3. Interno: come è fatto 2  Corsair GS800 3. Interno: come è fatto 3

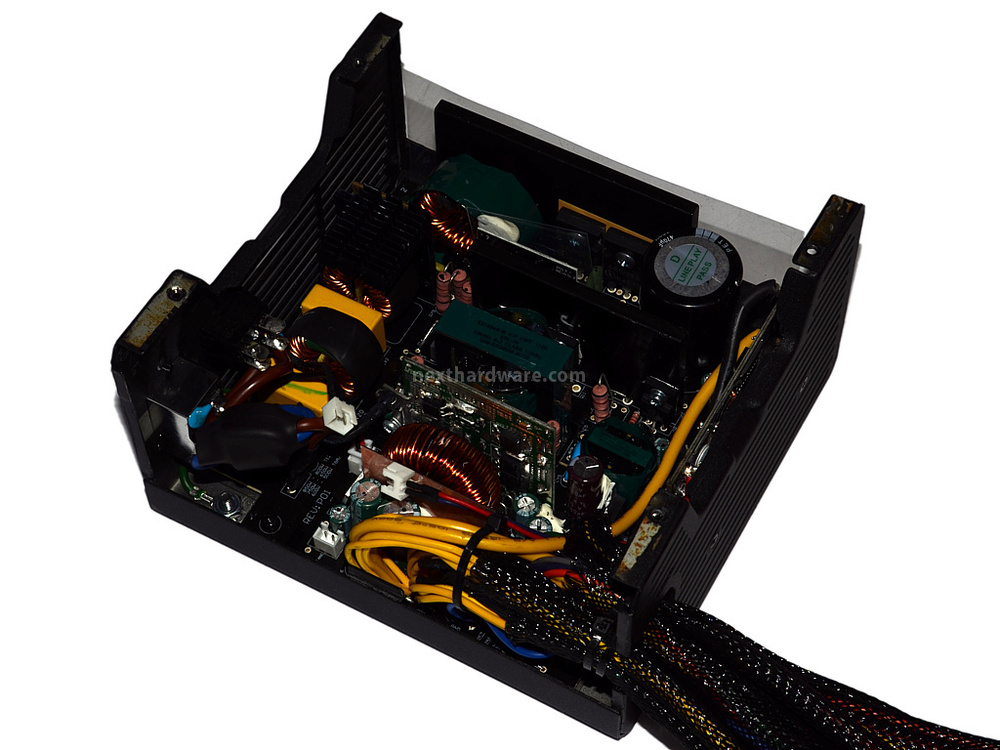

La struttura interna, nonostante le ridotte dimensioni dell'alimentatore, non è molto caotica.

Parte del merito va all'utilizzo di un PCB secondario ancorato in prossimità del foro d'uscita del cablaggio.

Ovviamente, data l'assenza di cavi modulari, la scheda in questione si occupa della sola erogazione delle tensioni da 5 e 3,3 Volt.


Corsair GS800 3. Interno: come è fatto 4



La corrente segue nel nuovo GS da 800W il consueto percorso.

Seguendo le frecce troviamo:

  • Ingresso AC.
  • Filtraggio d'ingresso.
  • Rettificatore.
  • Controllo PFC.
  • Condensatori primari.
  • Transistor di Switching.
  • Trasformatore 12V.
  • Rettificatori d'uscita.
  • Filtraggio d'uscita.
  • Moduli DC-DC.
  • Uscita.
