Test di accensione e ripple
Â
L'analisi dinamica effettuata mediante l'utilizzo di un oscilloscopio digitale ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.
Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.
Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.
Secondo quanto richiesto dallo standard ATX tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio si interpongono due condensatori di opportuno valore, per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.
Altrettanto importante è la variazione all'atto dell'accensione.
Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.
Â
![]() | |
![]() | ![]() |
Â

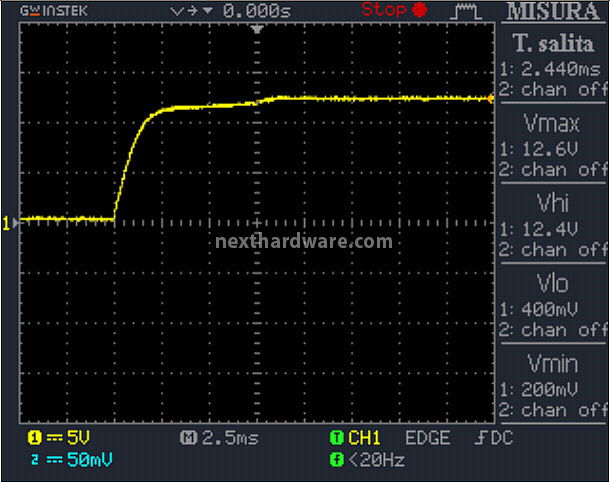

Il comportamento in fase di accensione del Corsair AX860i è simile a quello osservato con il modello da 1200W.
La tensione da 12V sale rapidamente e senza particolari incertezze, raggiungendo il valore di esercizio in poco più di 10ms (i 2,44 ms sono il tempo necessario per passare dal 10% al 90% del malore massimo).
Le tensioni inferiori richiedono anch'esse un tempo variabile tra i 6 ed i 13 millisecondi.
Si nota una lieve incertezza in partenza che, comunque, per durata ed intensità passa del tutto inosservata.
La completa operatività viene segnalata da cavo PG del connettore ATX in 330ms.
Â
![]() | ![]() |
Low Frequency Ripple 12V @ 0% | PWM Frequency Ripple 12V @ 0% |
![]() | ![]() |

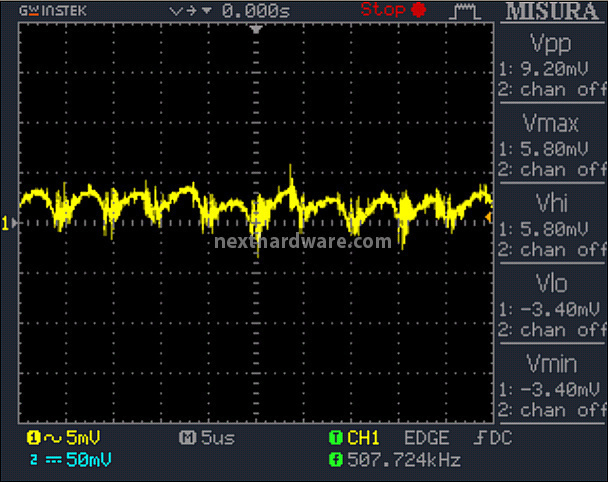

Low Frequency Ripple 12V @ 50% | PWM Frequency Ripple 12V @ 50% |
![]() | ![]() |
Low Frequency Ripple 12V @ 100% | PWM Frequency Ripple 12V @ 100% |
Â
Il ripple sulla linea da 12V, pur restando abbondantemente sotto il limite imposto dallo standard ATX, fissato a 120mVpp, non raggiunge lo straordinario valore dell'AX1200i che si era fermato anche a pieno carico sotto i 10mV di oscillazione.
Con l'AX860i passiamo infatti da 8mVpp a poco più di 20mVpp, un risultato comunque di tutto rispetto e tra i migliori sinora mai visti.
Â
![]() | ![]() |
Low Frequency Ripple 5V @ 0% | PWM Frequency Ripple 5V @ 0% |
![]() | ![]() |
Low Frequency Ripple 5V @ 50% | PWM Frequency Ripple 5V @ 50% |
![]() | ![]() |
Low Frequency Ripple 5V @ 100% | PWM Frequency Ripple 5V @ 100% |
Â
Anche sulla linea da 5V, pur mantenendo valori particolarmente bassi, ben al di sotto dei 50mV limite, osserviamo un'oscillazione quasi doppia rispetto a quella registrata dal top di gamma.
Ad ogni modo, i 16mVpp a pieno carico sono in linea con quanto offerto dalla quasi totalità degli alimentatori di fascia alta.
Â
![]() | ![]() |
Low Frequency Ripple 3,3V @ 0% | PWM Frequency Ripple 3,3V @ 0% |
![]() | ![]() |
Low Frequency Ripple 3,3V @ 50% | PWM Frequency Ripple 3,3V @ 50% |
![]() | ![]() |
Low Frequency Ripple 3,3V @ 100% | PWM Frequency Ripple 3,3V @ 100% |
Â
Stesso discorso sulla linea da 3,3V: il ripple è ampio poco più del doppio di quello riscontrato sull'AX1200i ma, anche in questo caso, possiamo considerarlo un risultato più che buono.
Con l'ultimo test elettrico abbiamo quindi individuato gli effetti dei tagli adoperati sul progetto dell'AX1200i.
L'unico effetto prodotto dalla riduzione della componentistica dedicata al filtraggio ed alla eliminazione della seconda fase di switching ha riguardato il ripple delle tensioni d'uscita che, nonostante rimangano su valori consoni ai migliori alimentatori in commercio, segnano un raddoppio rispetto alle rilevazioni effettuate con il fratello maggiore.
