Cooler Master TPC 800 & Eisberg 240L Prestige

5. Montaggio TPC 800



Il primo passaggio inerente all'installazione del dissipatore consiste nell'applicazione del backplate in metallo.

Per il serraggio dei dadi viene fornito a corredo un utilissimo accessorio, utilizzabile con l'ausilio di un cacciavite.





Sul retro del socket, una volta serrato il backplate, troviamo i dadi filettati che ci consentiranno di ancorare il dissipatore alla scheda madre.





Dopo aver apposto la giusta quantità di pasta termica, passiamo quindi alla fase terminale della procedura.

Il fissaggio definitivo si ottiene utilizzando la staffa a croce regolabile, posizionata come in figura, e serrando le viti della stessa ai dadi filettati.

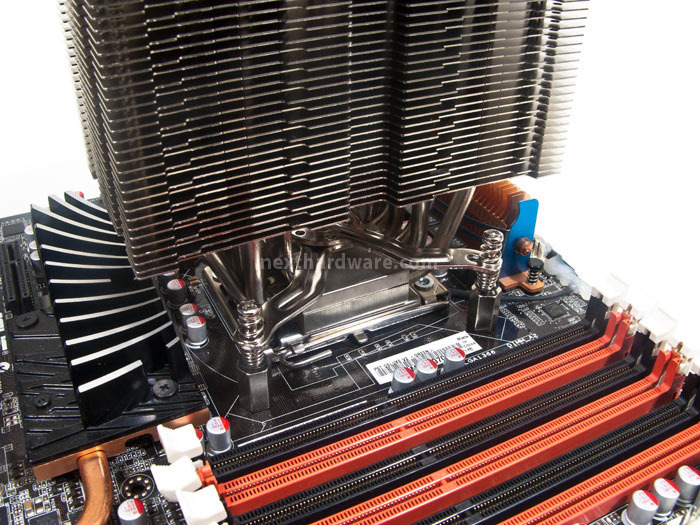

Il risultato finale ci mostra il dissipatore sulla motherboard a montaggio ultimato; le dimensioni, pur se indubbiamente generose, non ricalcano quelle degli immensi sistemi a doppia torre disponibili in commercio.

Questo ci assicura anche una maggior compatibilità del TPC 800, anche in presenza di memorie con dissipatori a sviluppo verticale.





Procediamo, quindi, con il montaggio delle ventole.



Â

Â



Abbiamo scelto di utilizzare le stesse ventole da 1600 RPM che equipaggiano il radiatore del Kit All-in-One EISBERG 240L Prestige.

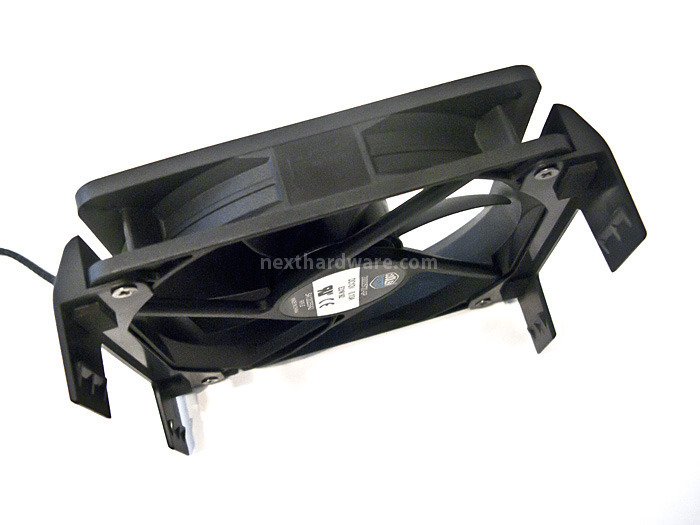

Il montaggio avviene ancorando, prima, la ventola a due supporti specifici e, quindi, tramite un sistema ad incastro, al corpo radiante.



Â

Â



Come si può notare, è possibile ottenere in modo rapido entrambe le configurazioni che, oltretutto, non interferiscono in nessun caso con memorie dotate di dissipatori a sviluppo verticale.
