3. Interno

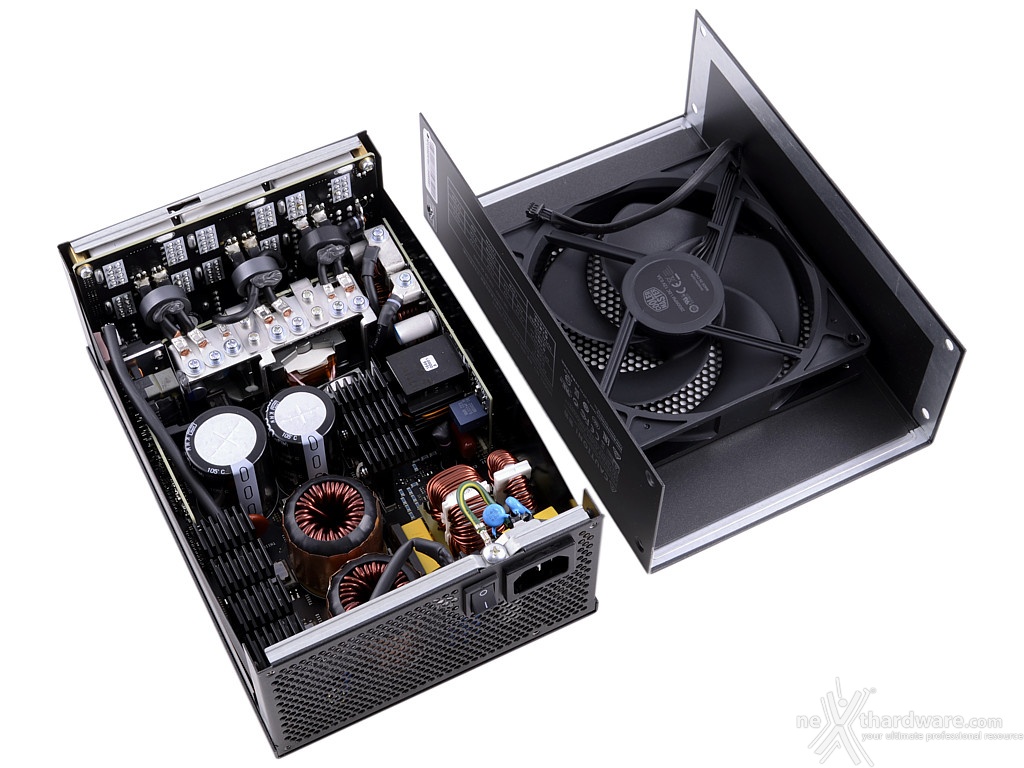

Rimosse le otto viti che trattengono la cover superiore del nuovo MasterWatt Maker 1200 MIJ di Cooler Master, abbiamo modo di separare le parti e osservarne la circuiteria interna.
 Â |  Â |

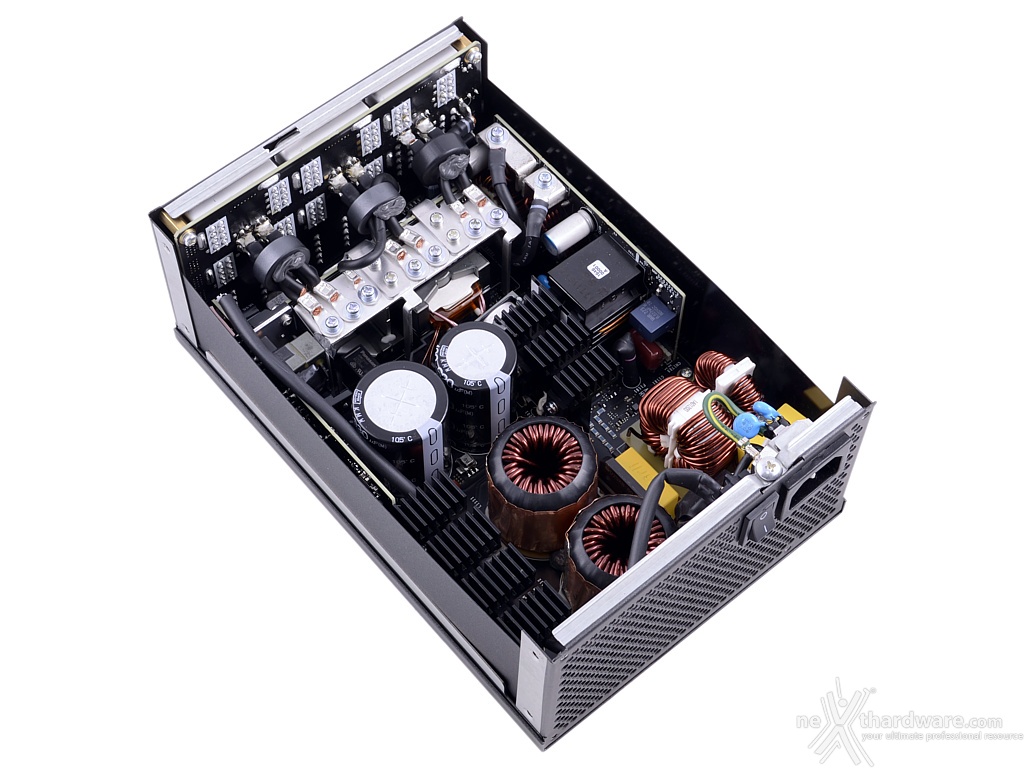

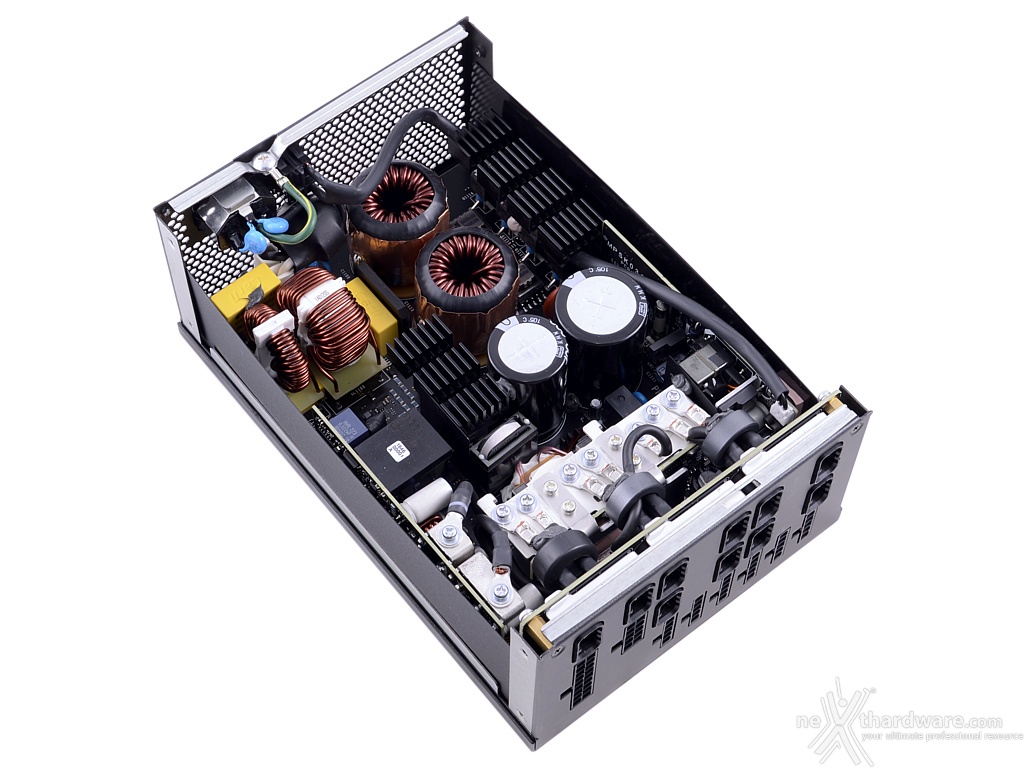

La disposizione della componentistica appare a prima vista piuttosto comune per gli alimentatori di fascia alta.Â
Riusciamo immediatamente a distinguere i due dissipatori che si occupano di raffreddare i componenti del sistema di controllo del fattore di potenza (PFC) ed i transistor di switching; altri elementi, come ad esempio il trasformatore, sono meno riconoscibili.Â
Non ci resta quindi che dare un'occhiata più da vicino per controllare quali siano queste rivoluzionarie novità apportate dalla collaborazione con Murata.

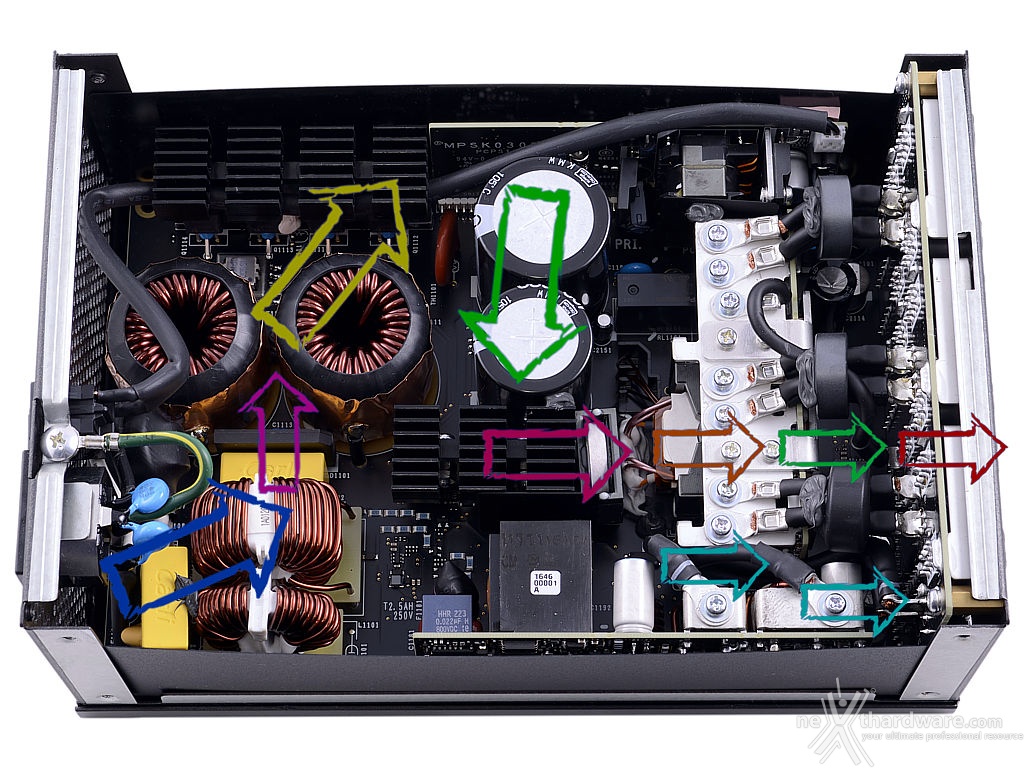

Il percorso compiuto dalla corrente è piuttosto lineare ed è simile a quello già visto su molti altri alimentatori di fascia alta.
Seguendo le frecce troviamo:
- Ingresso AC;
- Filtraggio d'ingresso;
- Rettificatori;
- Controllo PFC;
- Condensatori primari;
- Transistor di Switching;
- Trasformatore 12V;
- Rettificatori d'uscita;
- Filtraggio d'uscita;
- Moduli DC-DC;
- Uscita.
