12. Test di accensione e ripple
L'analisi dinamica, effettuata mediante l'utilizzo di un oscilloscopio digitale, ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.
Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.
Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.
Secondo quanto richiesto dallo standard ATX, tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio, si interpongono due condensatori di opportuno valore per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.
Altrettanto importante è la variazione all'atto dell'accensione.
Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.

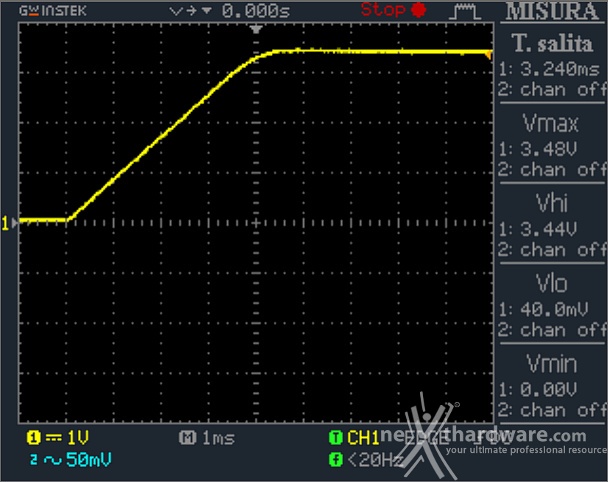

L'accensione del MasterWatt Maker 1200 MIJ di Cooler Master rivela diverse sorprese a partire dal tempo di salita per la tensione da 3,3V, addirittura inferiore al milli-secondo!

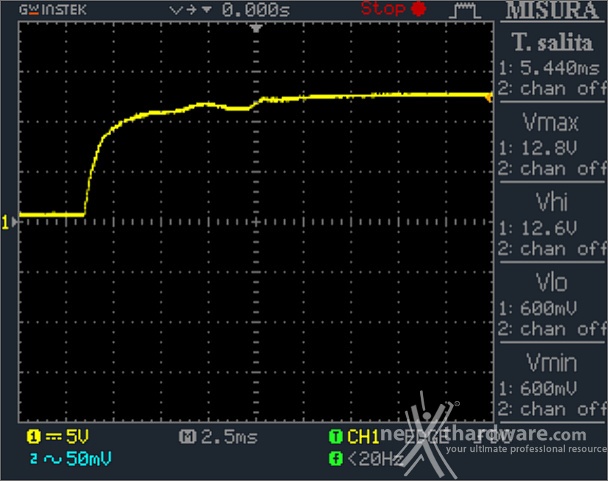

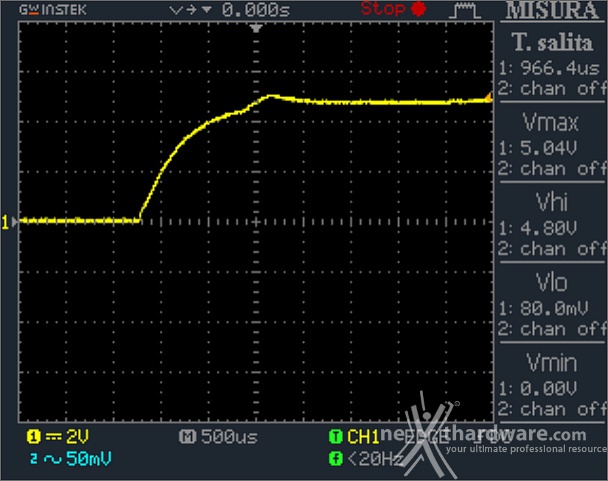

L'andamento della tensione da 12V mostra invece alcune fluttuazioni inaspettate; nulla di preoccupante, ma un comportamento più lineare, come ad esempio quello della linea da 5V, sarebbe stato più appropriato.
Il cavo PG (Power-Good) del connettore ATX segnala la completa operatività dell'alimentatore in appena 220ms, uno dei tempi più bassi fin'ora visti.
Low Frequency Ripple 12V @ 0%
| PWM Frequency Ripple 12V @ 0%
|
Low Frequency Ripple 12V @ 50% | PWM Frequency Ripple 12V @ 50% |
Low Frequency Ripple 12V @ 100%
| PWM Frequency Ripple 12V @ 100%
|
Il ripple rilevato sulla linea da 12V è di ottimo livello, paragonabile a quello ottenuto da molti altri alimentatori analogici di fascia alta.
I 23mVpp di oscillazione sono davvero un'inezia rispetto ai 120mV previsti come limite dallo standard ATX.
Low Frequency Ripple 5V @ 0% | PWM Frequency Ripple 5V @ 0% |
Low Frequency Ripple 5V @ 50% | PWM Frequency Ripple 5V @ 50% |
Low Frequency Ripple 5V @ 100% | PWM Frequency Ripple 5V @ 100% |
Sulla linea da 5V il ripple è ancora più contenuto e con poco più di 10mV resta abbondantemente sotto il limite dei 50mVpp.
 Low Frequency Ripple 3,3V @ 0% | PWM Frequency Ripple 3,3V @ 0%
|
 Low Frequency Ripple 3,3V @ 50% | PWM Frequency Ripple 3,3V @ 50%
|
Low Frequency Ripple 3,3V @ 100%
| PWM Frequency Ripple 3,3V @ 100%
|
La migliore del gruppo è la linea da 3,3V che riesce a contenere le oscillazioni sotto i 9mVpp.
I risultati sono in linea con quelli ottenuti dai migliori alimentatori analogici di fascia alta e, senza alcun dubbio, di eccellente livello.
