4. Installazione
É giunto il momento di montare il nostro MasterAir Maker 8 e per fare ciò utilizzeremo, come di consueto, la nostra EVGA Z77 FTW dotata di socket Intel LGA 1155 e caratterizzata dall'appariscente colorazione rossa che ben si sposa con l'illuminazione LED prevista da Cooler Master.
Una volta selezionato tutto il necessario, si dovrà predisporre il backplate per il montaggio sul socket a nostra disposizione aiutandoci con le indicazioni presenti sul manuale d'uso ed utilizzando i selettori in plastica posti alle quattro estremità .
![]() | ![]() |

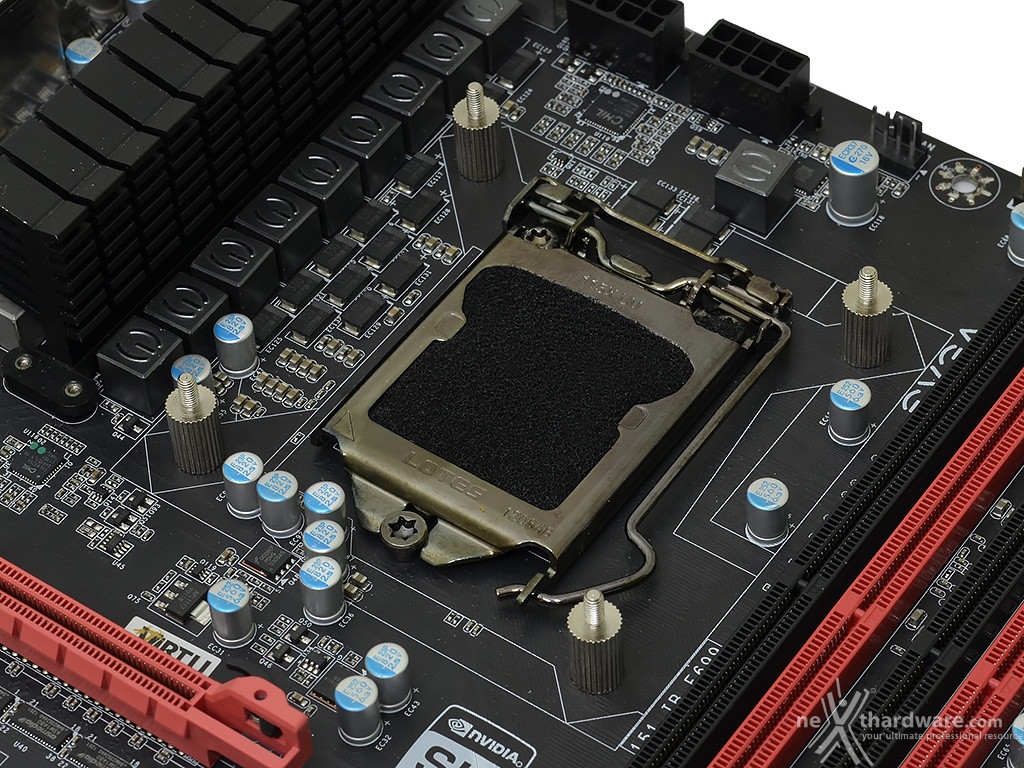

A questo punto non dovremo fare altro che posizionare il backplate in plastica sul retro del PCB e bloccarlo dal lato opposto con i quattro distanziali in metallo.
Prima di portare a termine l'operazione di montaggio, dovremo ovviamente aggiungere le staffe di sostegno e serrarle agli angoli con i quattro dadi filettati visti in precedenza.
Fatto ciò non rimarrà che fissare saldamente il corpo dissipante alle due viti laterali poste sulle staffe appena installate utilizzando i due bulloni forniti a corredo.
Â
Ed ecco come appare il possente MasterAir Maker 8 una volta terminata la procedura ...
Come potete notare dalla foto in alto, le generose dimensioni del dissipatore, unitamente all'assenza dell'arretramento dell'asse di cui abbiamo parlato a pagina 2, impedirà l'installazione di moduli di memoria ad alto profilo sui primi due slot.
L'altezza complessiva consentita è di circa 35mm, sufficiente per l'installazione di RAM dotate di dissipatori con altezza contenuta come le Corsair Vengeance LPX (34,3mm) o le HyperX Fury (32,8mm) e, forse, le Savage (34,7mm).
Una volta avviato il sistema ci si dimenticherà di esser stati costretti a comprare dei moduli di memoria a basso profilo, in quanto la scena sarà tutta del MasterAir Maker 8 in virtù del suo strepitoso design e della spettacolarità degli effetti di luce prodotti dai molteplici LED collocati su tutta la struttura.
