3. Analisi esterna
Â
Frontale
![]() |
Â

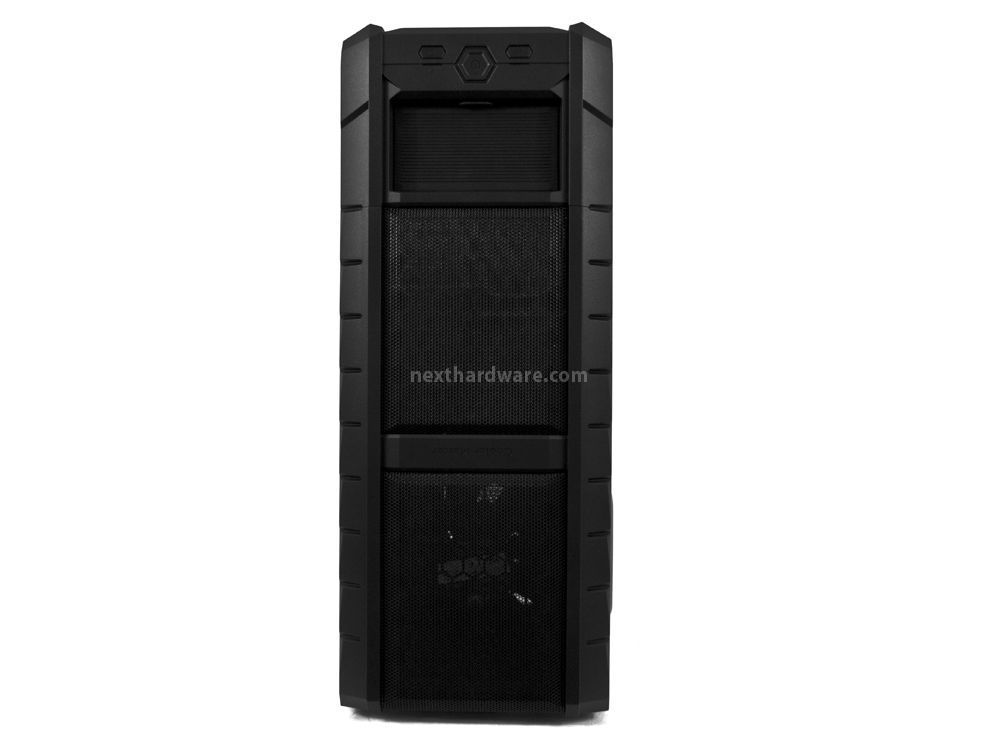

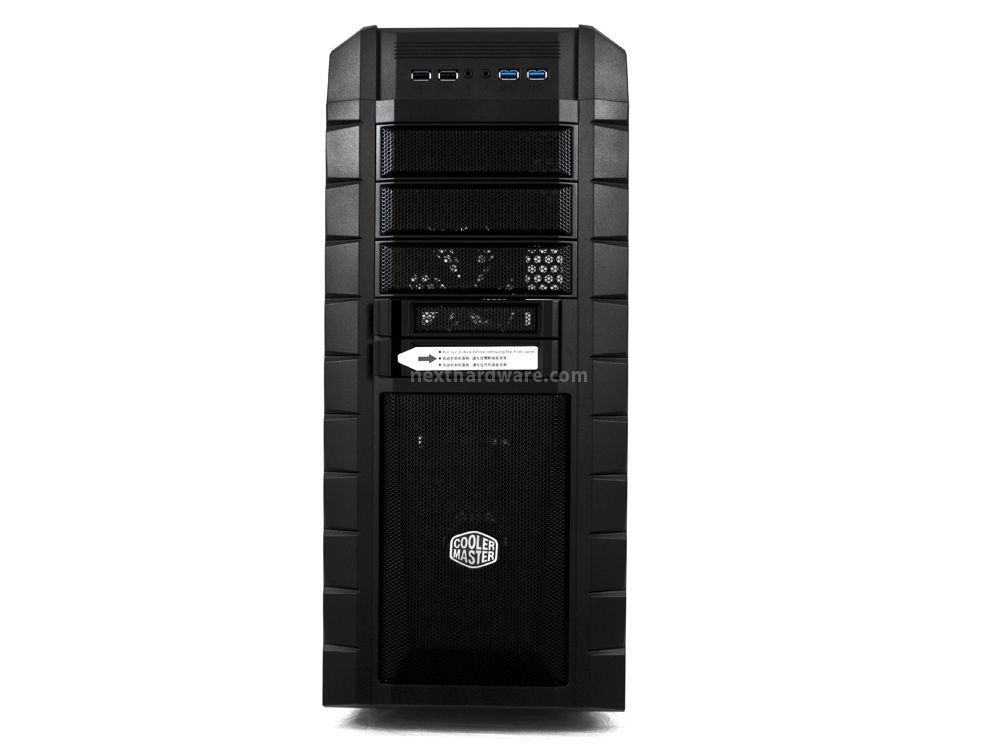

La parte anteriore del Cooler Master HAF XM è realizzata in solida plastica, come per gli altri case appartenenti alla stessa serie, con linee decise che gli conferiscono un aspetto avveniristico.
Â
![]() | ![]() | ![]() |
Â

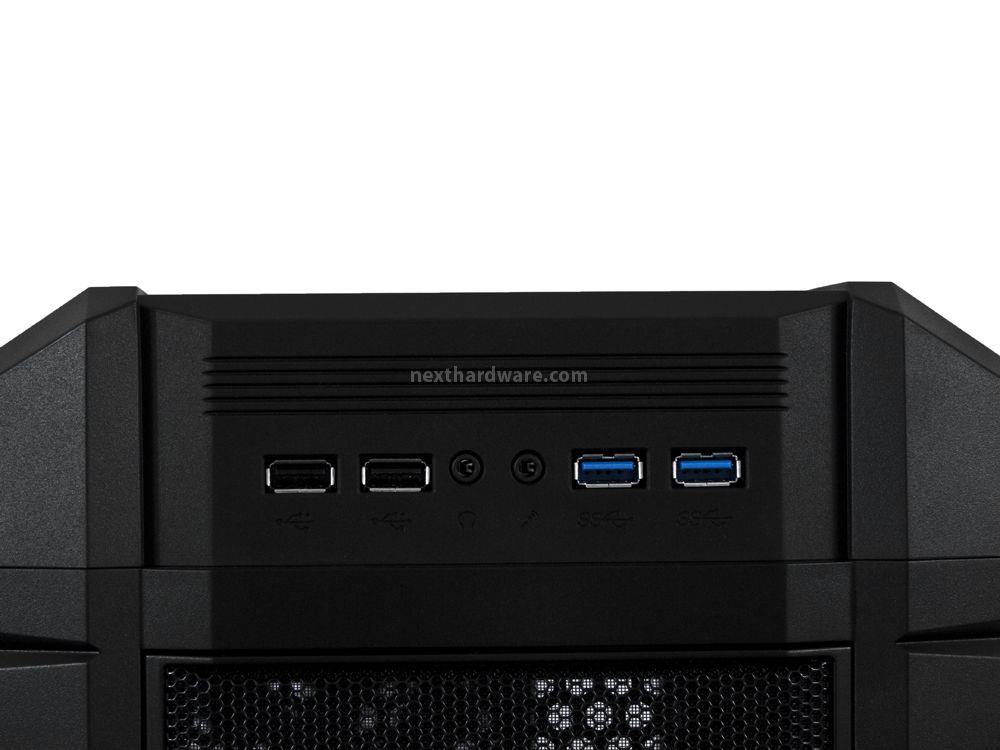

L'I/O Panel è posizionato nella zona più alta del frontale ed è costituito, partendo da sinistra, da due porte USB 2.0, due jack per la connessione delle cuffie e del microfono e da due porte USB 3.0 che consentono una velocità di trasferimento fino a 4.8Gbit/s.

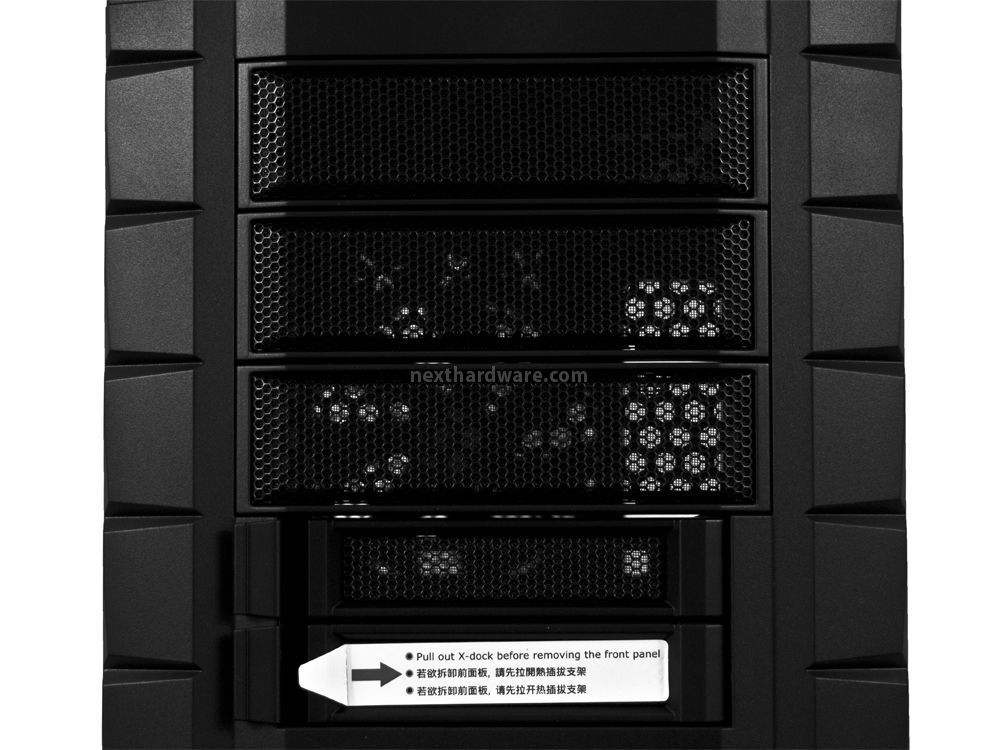

Poco più in basso troviamo tre alloggiamenti da 5,25 pollici insieme ad un sistema di hot-swap che permette di poter installare due unità di storage, sia da 3.5 che da 2.5 pollici.

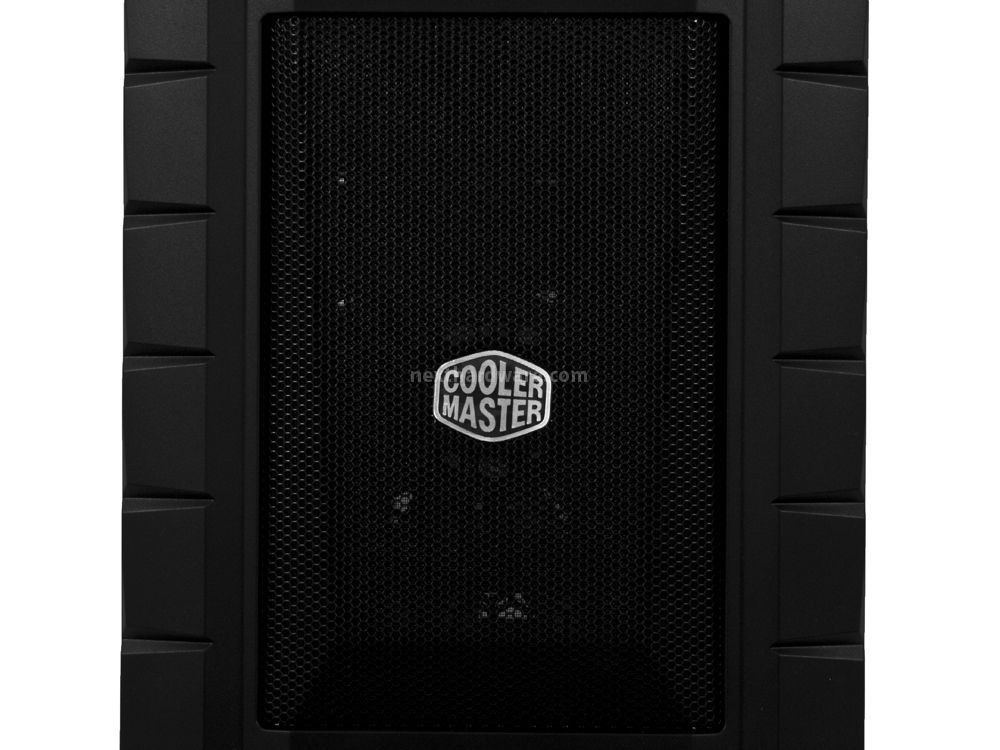

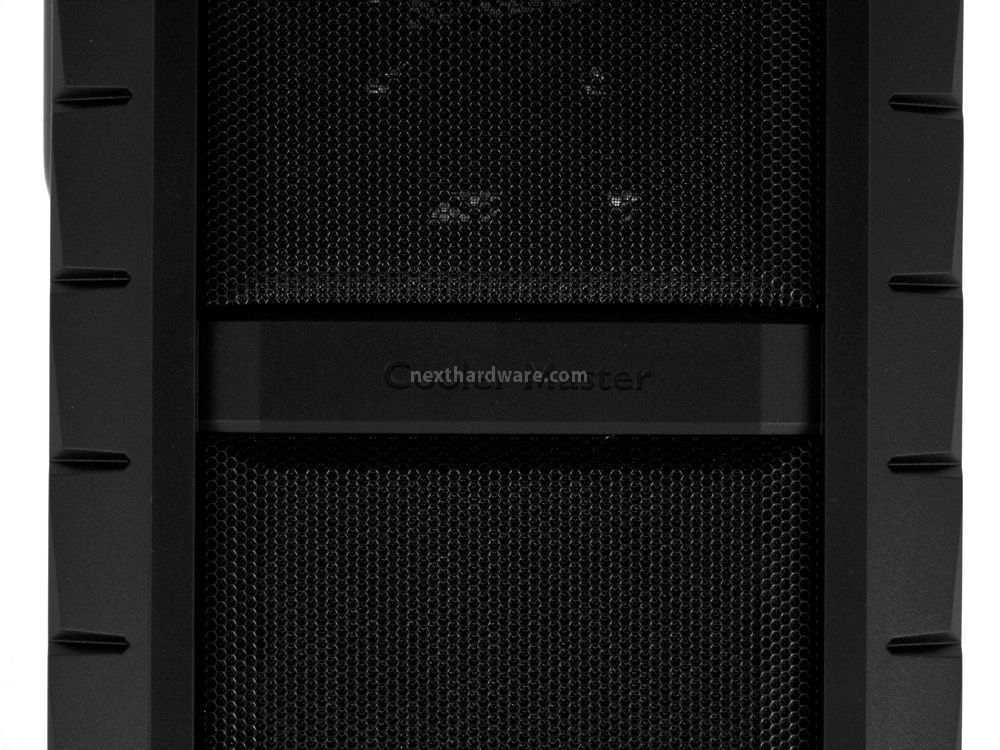

Nella parte inferiore è presente una grande griglia metallica sotto alla quale è alloggiata una ventola MegaFlow da 200mm, sempre prodotta da Cooler Master, dotata di LED rossi e provvista di un filtro antipolvere.
Â
Posteriore
![]() |
![]() | ![]() | ![]() |
Â

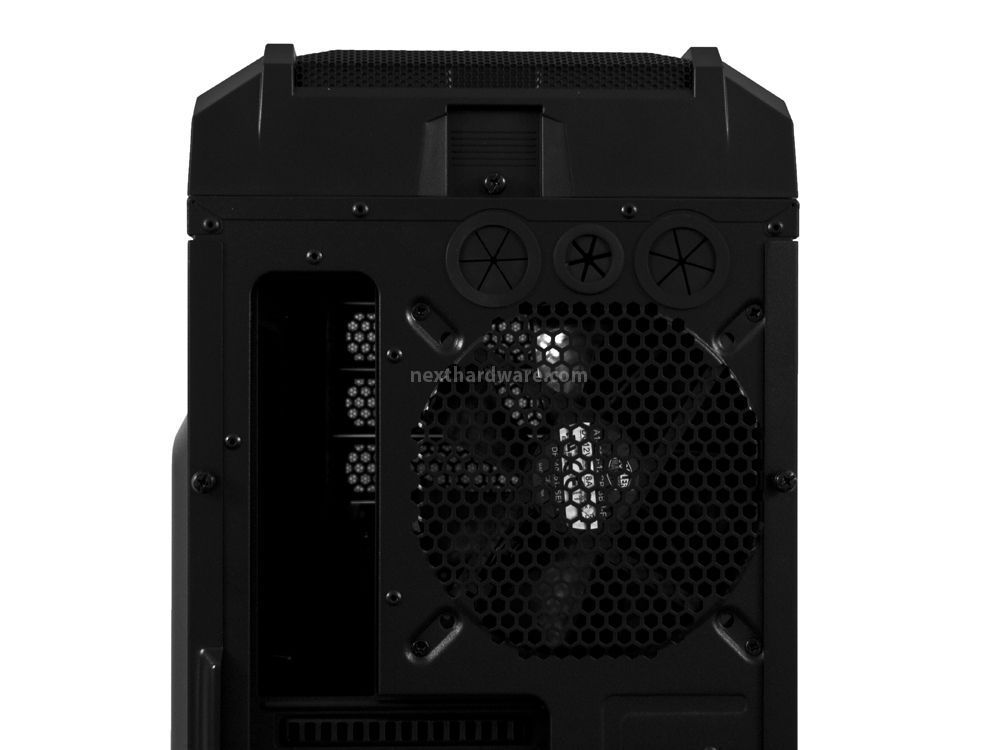

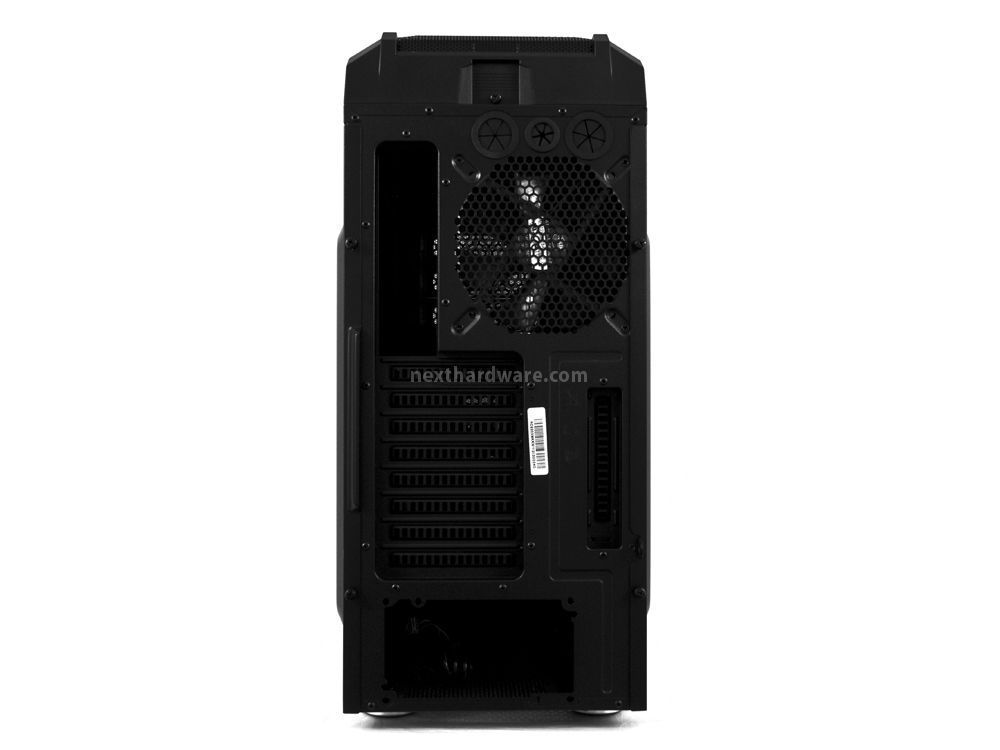

Sul retro del case, in alto, troviamo tre fori passatubo provvisti di guarnizione in gomma, che consentono l'installazione di un eventuale radiatore esterno; immediatamente al di sotto è presente una ventola da 140mm, modello BC, per estrarre l'aria calda dal case.

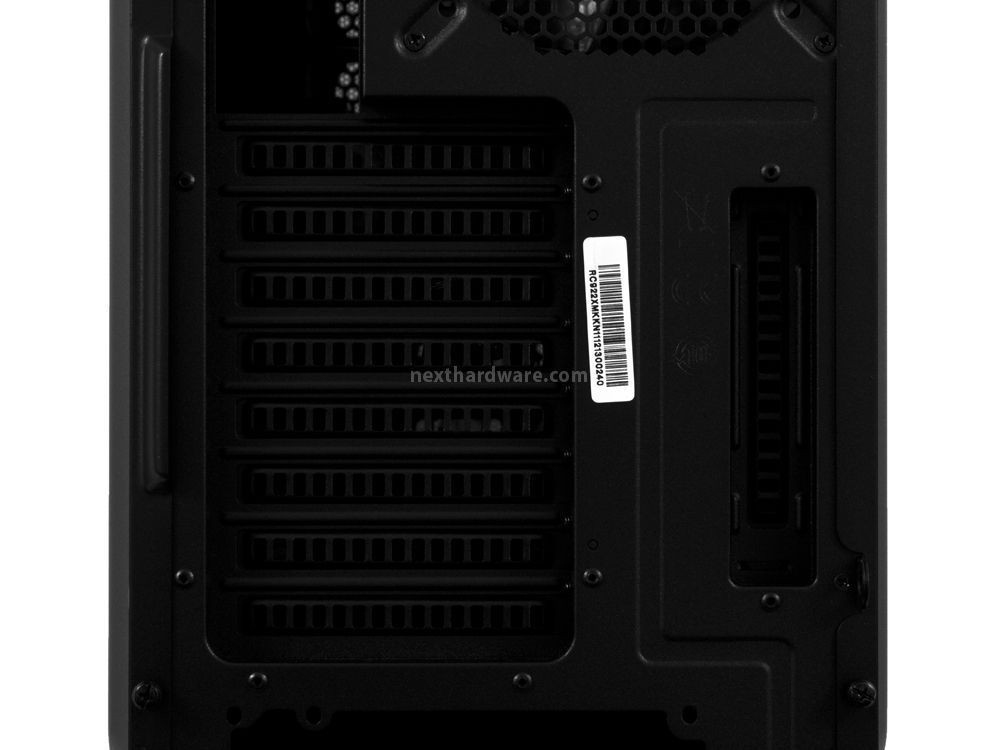

Continuando a scendere, sono ben visibili gli otto bracket PCI a fianco dei quali ne è presente un altro, da usare per quei profili che ospitano porte USB, eSATA, molex o altre interfacce di connessione.

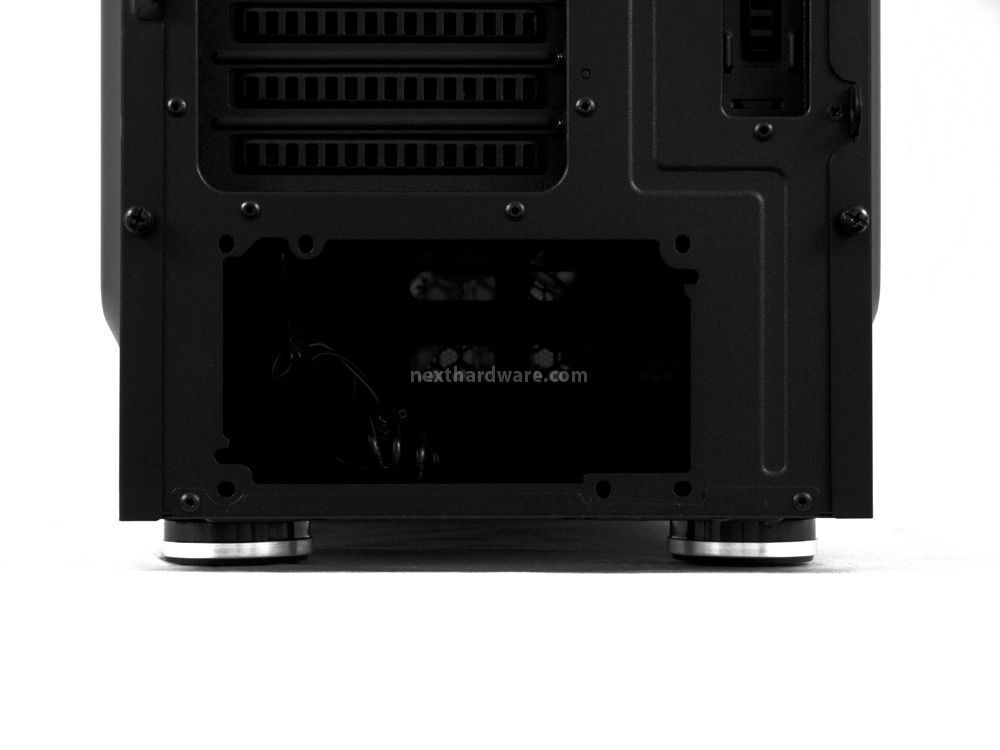

La zona più bassa è predisposta per ospitare l'alimentatore, che verrà installato con la ventola rivolta verso il basso per pescare aria fresca dall'esterno.
Â
Parte superiore
![]() |
![]() | ![]() |
Â
Il top dello chassis è realizzato in plastica come il frontale.
La zona adiacente al profilo anteriore ospita i pulsanti di Power On, Reset e quello di gestione dei LED della ventola da 200mm vista in precedenza.
Poco più in basso è presente un vano portaoggetti che vedremo meglio nella pagina successiva.
Infine, troviamo i filtri antipolvere per le ventole in estrazione divisi da un profilo in plastica con inciso il logo Cooler Master.
Â
Parte Inferiore
![]() |
![]() | ![]() |
Â

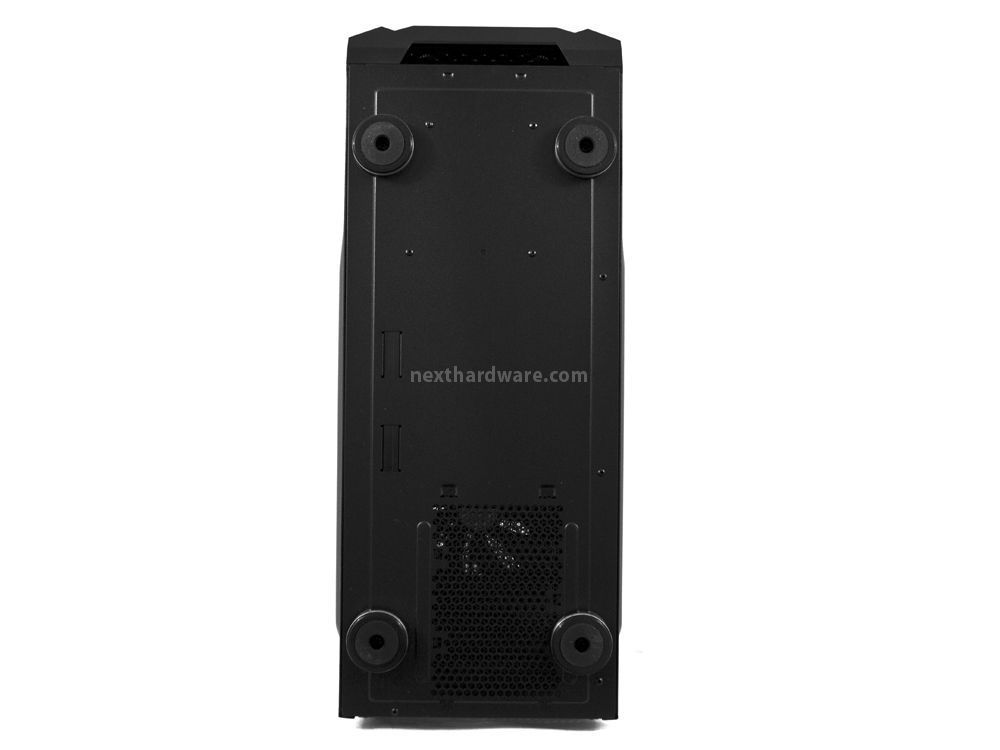

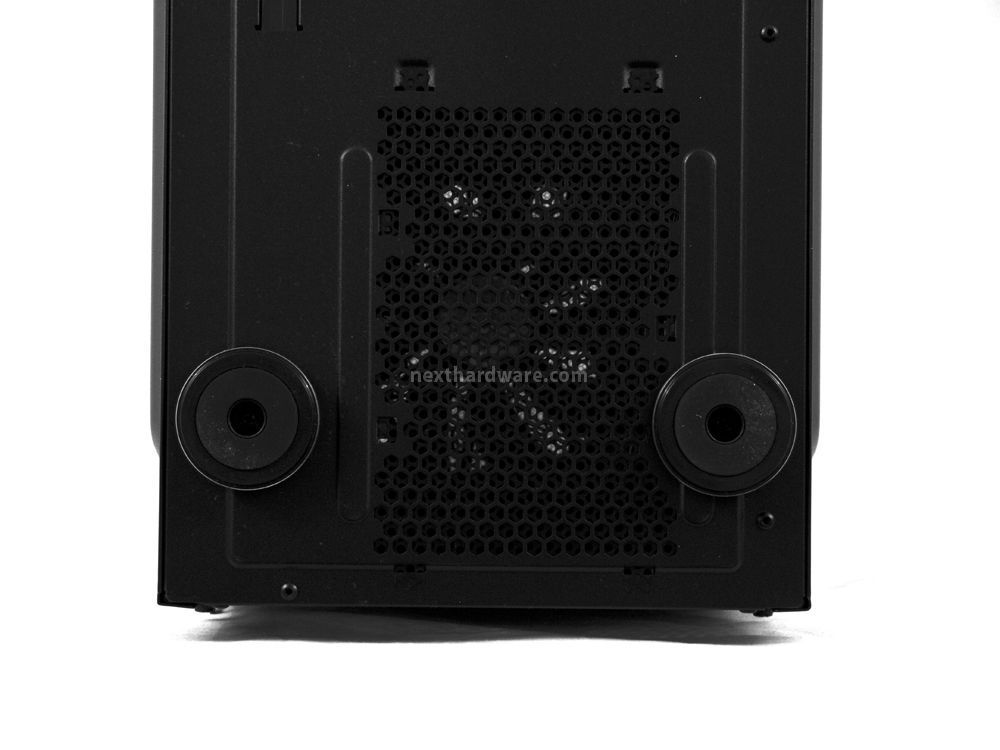

La parte inferiore è caratterizzata da un ampio scasso, provvisto di filtro antipolvere, per consentire, come già specificato, il pescaggio di aria fresca da parte della ventola dell'alimentatore.

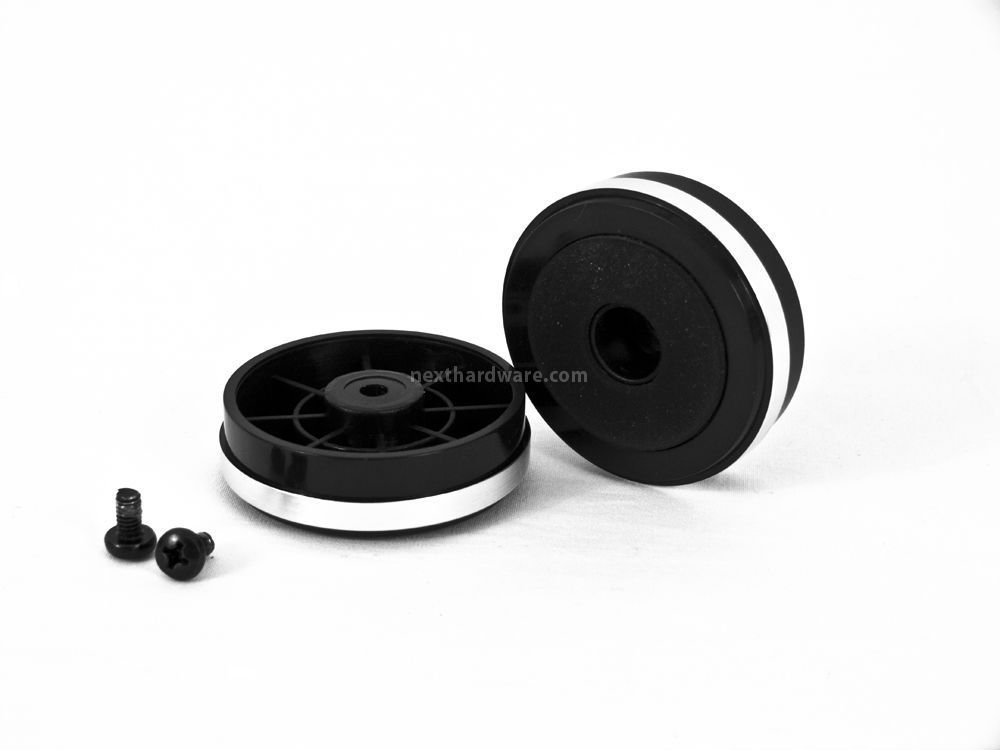

I piedini antivibrazioni, realizzati in solida gomma, sono impreziositi da un rinforzo esterno in plastica di colore argento.
