5.Montaggio – Noctua NH-D14

Noctua NH-D14


Cogage vs Noctua vs Scythe vs Tuniq 5.Montaggio - Noctua NH-D14 1

Cogage vs Noctua vs Scythe vs Tuniq 5.Montaggio - Noctua NH-D14 2

Cogage vs Noctua vs Scythe vs Tuniq 5.Montaggio - Noctua NH-D14 3

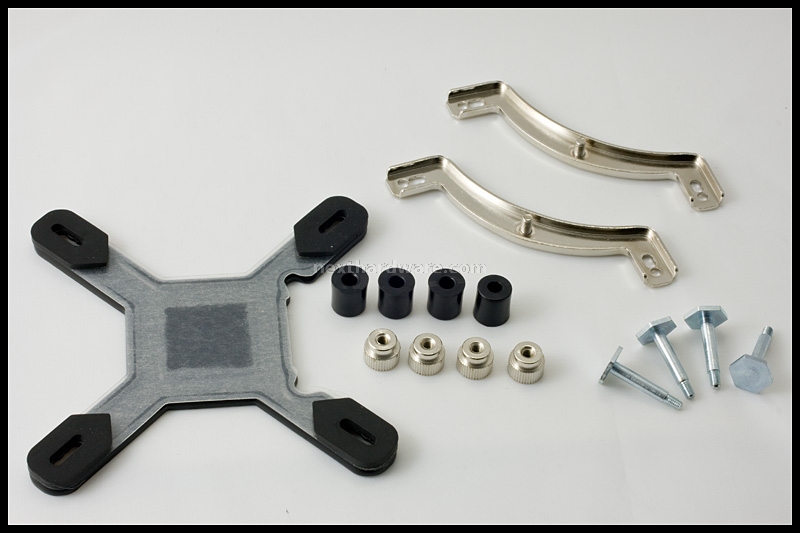

Securfirm 2 è il nome che Noctua ha dato al suo sistema di ancoraggio multisocket semplice ed essenziale. Consente un serraggio molto sicuro e stabile ed al contempo, la struttura fissa ci permette di non dover smontare più la scheda madre per le operazioni di manutenzione (successive al primo montaggio).


Cogage vs Noctua vs Scythe vs Tuniq 5.Montaggio - Noctua NH-D14 4

Cogage vs Noctua vs Scythe vs Tuniq 5.Montaggio - Noctua NH-D14 5

Cogage vs Noctua vs Scythe vs Tuniq 5.Montaggio - Noctua NH-D14 6

Cogage vs Noctua vs Scythe vs Tuniq 5.Montaggio - Noctua NH-D14 7

Cogage vs Noctua vs Scythe vs Tuniq 5.Montaggio - Noctua NH-D14 8

Una volta appoggiata la scheda madre sul backplate, non resta che inserire i distanziali, posizionare le staffe come più opportuno e serrarle con i dadi in dotazione. Tempo richiesto: meno di 30 secondi per avere la struttura di fissaggio pronta all'uso!


Cogage vs Noctua vs Scythe vs Tuniq 5.Montaggio - Noctua NH-D14 9

Cogage vs Noctua vs Scythe vs Tuniq 5.Montaggio - Noctua NH-D14 10

Il passaggio successivo consiste nel rapidissimo serraggio di due sole viti dotate di molla e finecorsa per ancorare il corpo radiante alla struttura fissa (operazione da eseguire con le ventole smontate). Si procede quindi al montaggio delle ventole. Un problema di contatto tra la ventola frontale da 120mm e la clip di fissaggio del ventilatore del chipset cooler è stato risolto sollevando leggermente la ventola stessa.


Compromessi


Cogage vs Noctua vs Scythe vs Tuniq 5.Montaggio - Noctua NH-D14 11

Cogage vs Noctua vs Scythe vs Tuniq 5.Montaggio - Noctua NH-D14 12

Cogage vs Noctua vs Scythe vs Tuniq 5.Montaggio - Noctua NH-D14 13

Per quanto Noctua abbia ottimizzato NH-D14 per interferire il meno possibile con i componenti che affollano l' area esterna del socket 1366, abbiamo riscontrato un problema con il montaggio delle memorie. In effetti l'impossibilità di utilizzare il primo slot si presenta soltanto se utilizziamo moduli con dissipatori alti. Con le Mushkin redline, in accoppiata con la nostra Foxconn Bloodrage non abbiamo riscontrato problemi. In ogni caso, con NH-D14 montato nella posizione relativa alle immagini sopra, il secondo modulo rimane leggermente inclinato. Risolviamo definitivamente ruotando il verso di montaggio di 90 gradi (foto a sx)
