7. Interno - Terza parte



Proseguiamo quindi con le operazioni di "trasformazione"



CM Storm Trooper 7. Interno - Terza parte 1
CM Storm Trooper 7. Interno - Terza parte 2

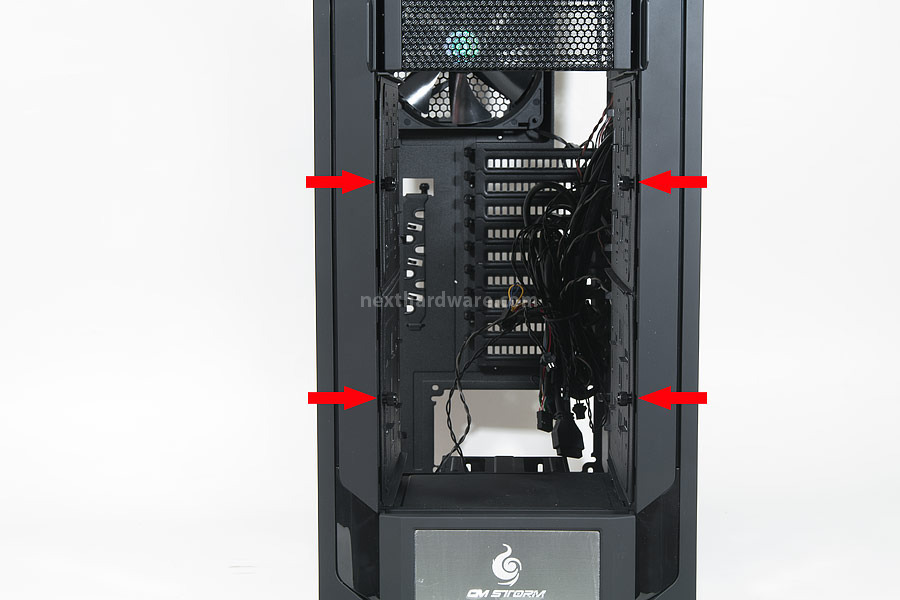

Dopo aver ancorato le piastre alla struttura portante per mezzo delle viti mostrate nell'immagine di sinistra, ecco come ci appare il CM Storm Trooper con una configurazione più vicina allo standard degli altri case.


CM Storm Trooper 7. Interno - Terza parte 3
I due supporti inseriti della struttura secondo la nuova disposizione.



Quindi, utilizzando le viti in dotazione, andiamo ad ancorare saldamente i due cestelli alla struttura.



CM Storm Trooper 7. Interno - Terza parte 4
CM Storm Trooper 7. Interno - Terza parte 5



Come si evince dalle immagini, l'ancoraggio deve essere effettuato su entrambi i lati per avere il massimo della stabilità dei supporti.



CM Storm Trooper 7. Interno - Terza parte 6
CM Storm Trooper 7. Interno - Terza parte 7

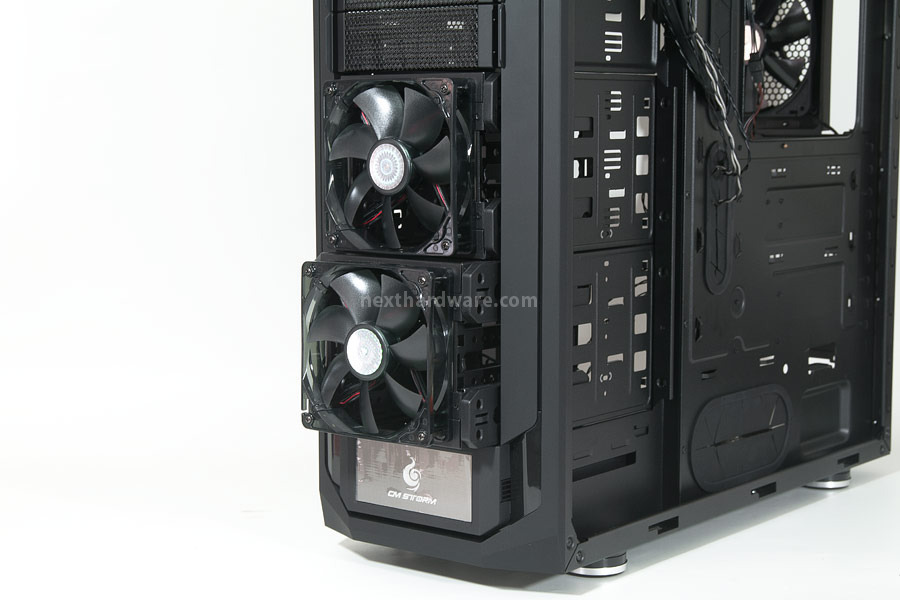

Ed ecco come appare il CM Storm Trooper a lavoro ultimato.

Consigliamo caldamente di utilizzare questa disposizione dei cestelli qualora non si vogliano adottare ventole aggiuntive perchè, con i supporti disposti lateralmente, il flusso di raffreddamento correrà perpendicolarmente alla parte frontale, non interessando i componenti interni.
