3. Vista da vicino - Parte seconda
Per procedere con lo smontaggio della ASUS ROG Strix GeForce RTX 4080 SUPER OC sarà necessario, per prima cosa, rimuovere il backplate, fissato alla scheda tramite dieci viti.
 Â |  Â |
Come si evince dall'immagine, buona parte della superficie del backplate è predisposta alla fuoriuscita dall'aria calda grazie alla presenza di una struttura a griglia sulla quale è serigrafato il logo ROG.
Prima di procedere con la separazione del PCB dovremo rimuovere la staffa delle uscite video, fissata tramite otto viti.
A questo punto basterà rimuovere le quattro viti da quest'ultima per separare completamente il PCB dal dissipatore.
 Â |  Â |
Per separare la struttura di rinforzo in acciaio, dal peso pari a 190g, è necessario rimuovere un totale di dieci viti, di cui sei poste nella parte superiore e due posizionate su ciascuno dei lati lunghi.
 Â |  Â |
 Â |  Â |
Per la rimozione del corpo dissipante non è necessario togliere alcuna vite, basterà infatti sollevare il nastro isolante che fissa i connettori al resto della struttura.

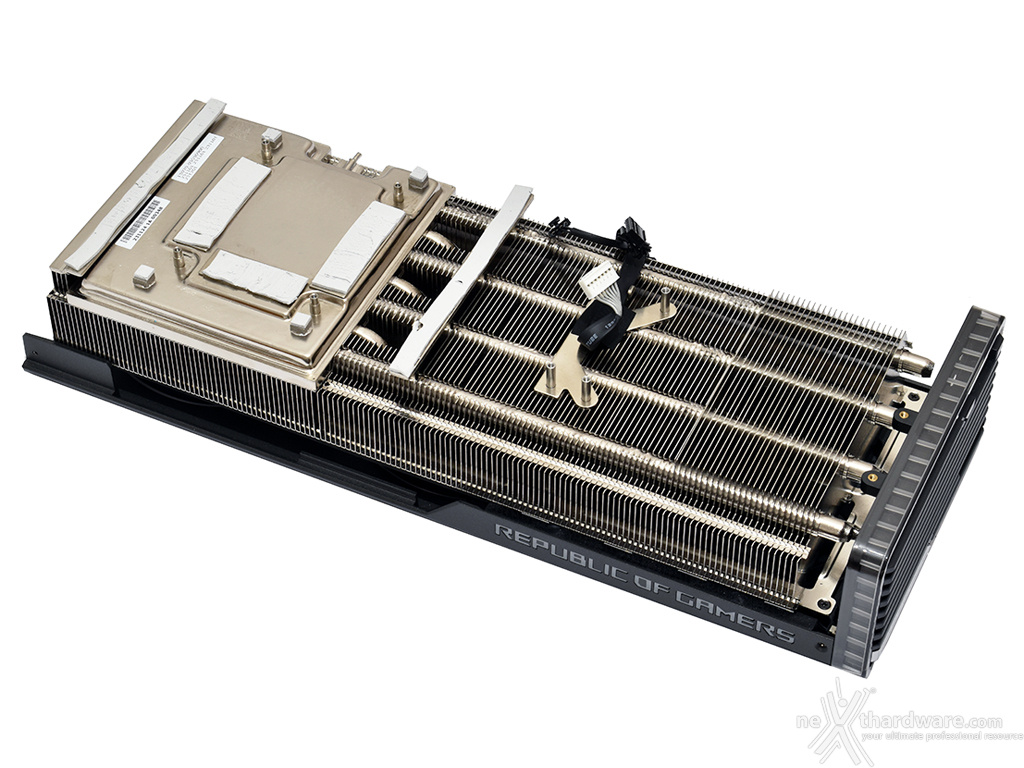

Il peso del solo dissipatore è pari a 1180 grammi ed è uno degli elementi su cui ASUS ha investito maggiormente per la nuova generazione di schede Ada Lovelace: oltre alle sette heatpipes in rame, vi è anche una camera di vapore in grado di dare un notevole contributo a tenere bassa la temperatura della potente GPU.
La superficie del dissipatore, che si occupa non solo di raffreddare la GPU, ma anche il VRM ed i chip di memoria, risulta perfettamente levigata.
 Â |  Â |
 Â |  Â |
Il tris di ventole da 105mm è fissato al resto della struttura tramite un inserto in alluminio che può essere rimosso svitando otto viti a croce.
Ciascuna delle ventole dispone di quattro viti che devono essere rimosse per sostituire, ad esempio, le singole unità in caso di malfunzionamenti.
Si tratta di unità CF1015U12D prodotte da Everflow, dotate di sette pale particolarmente spesse e due cuscinetti a sfera, i quali garantiscono una longevità maggiore ed una rumorosità contenuta anche a regimi di rotazione particolarmente elevati.
