5. ConnettivitÃ
Porte SATA
La ASUS ROG MAXIMUS Z790 APEX è dotata di sei porte SATA 6 Gbps, di cui le quattro interne pilotate direttamente dal PCH Intel Z790 ed in grado, quindi, di garantire il supporto alla tecnologia IRST (Intel Rapid Storage Technology) attraverso la quale si potranno creare configurazioni RAID di tipo 0, 1, 5 e 10.
Le due porte più esterne sono invece gestite da un controller ASMedia 1061, non supportano il boot e nemmeno la modalità RAID.
Connettori M.2 PCI-E

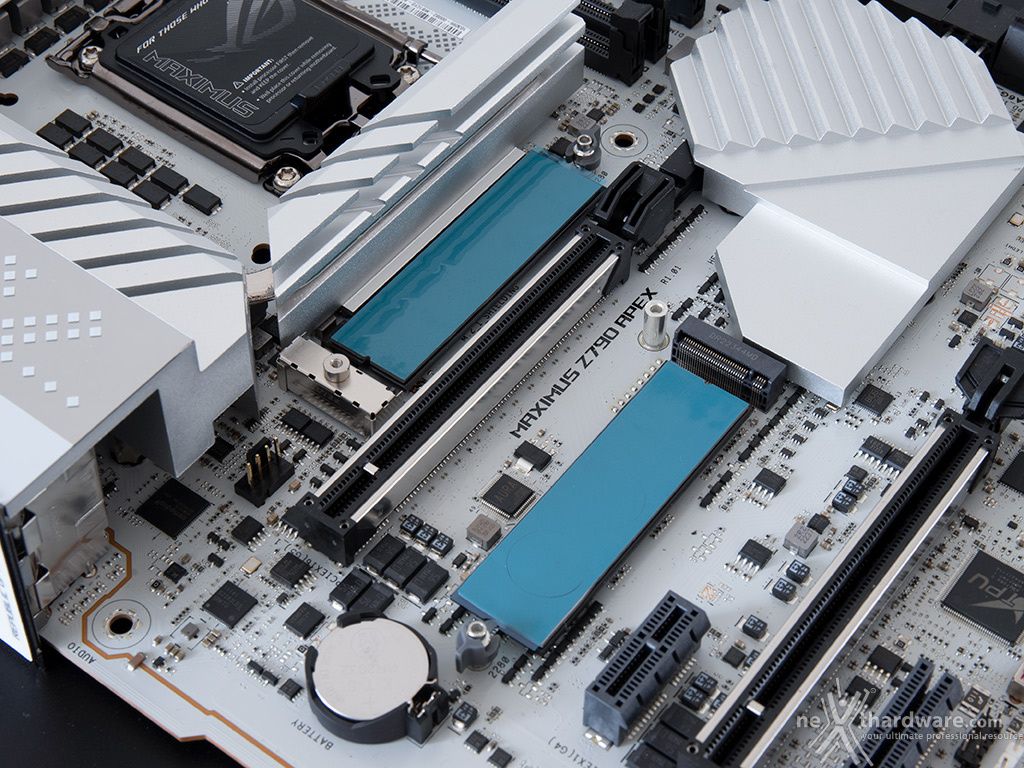

La ASUS ROG MAXIMUS Z790 APEX offre un totale di cinque slot M.2, di cui tre ricavabili attraverso degli adattatori e due onboard
Il primo di essi, denominato M.2_1 e pilotato direttamente dalla CPU, è posizionato nello spazio compreso fra il dissipatore ed il primo slot PCIe ed è in grado di ospitare drive con lunghezza fino a 80mm e supporta SSD PCIe 4.0 x4.
Spostandoci verso l'esterno troviamo il connettore M.2_2, gestito invece dal chipset Z790 ed in grado di ospitare SSD PCIe 4.0 x4 o SATA con lunghezza fino a 80mm.

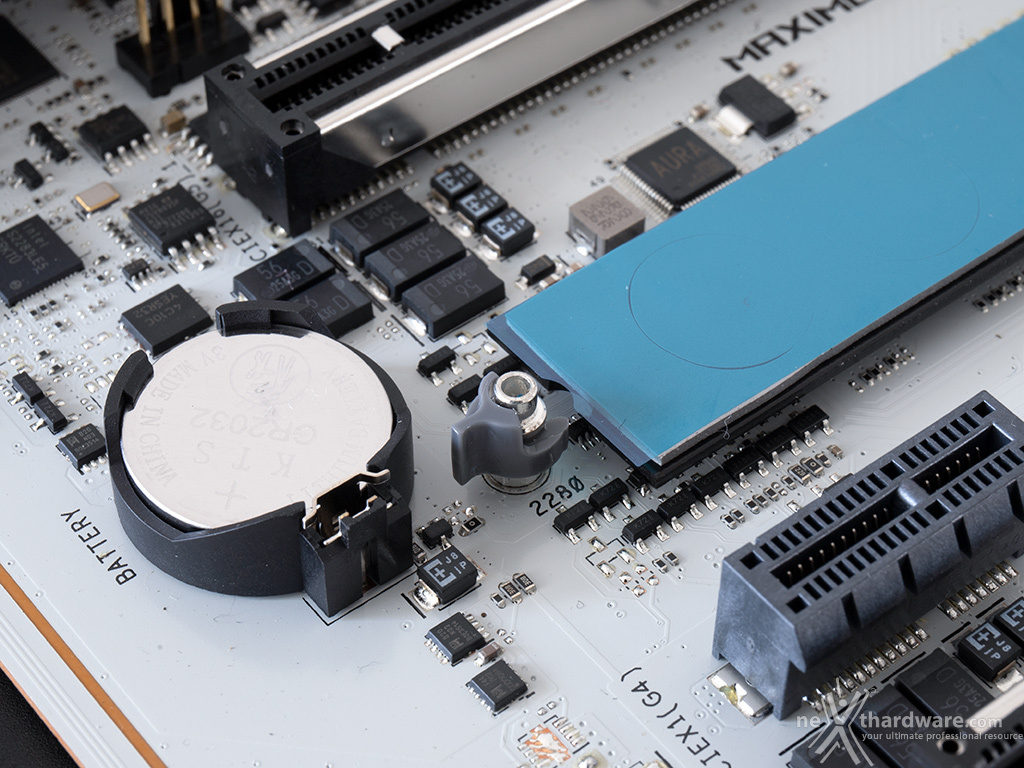

Entrambi gli slot beneficiano del nuovo sistema di blocco dei drive di tipo "tool free" tramite una levetta rotante in plastica denominato M.2 Q-Latch.
Connettori M.2 PCI-E PCH su DIMM.2 Adapter

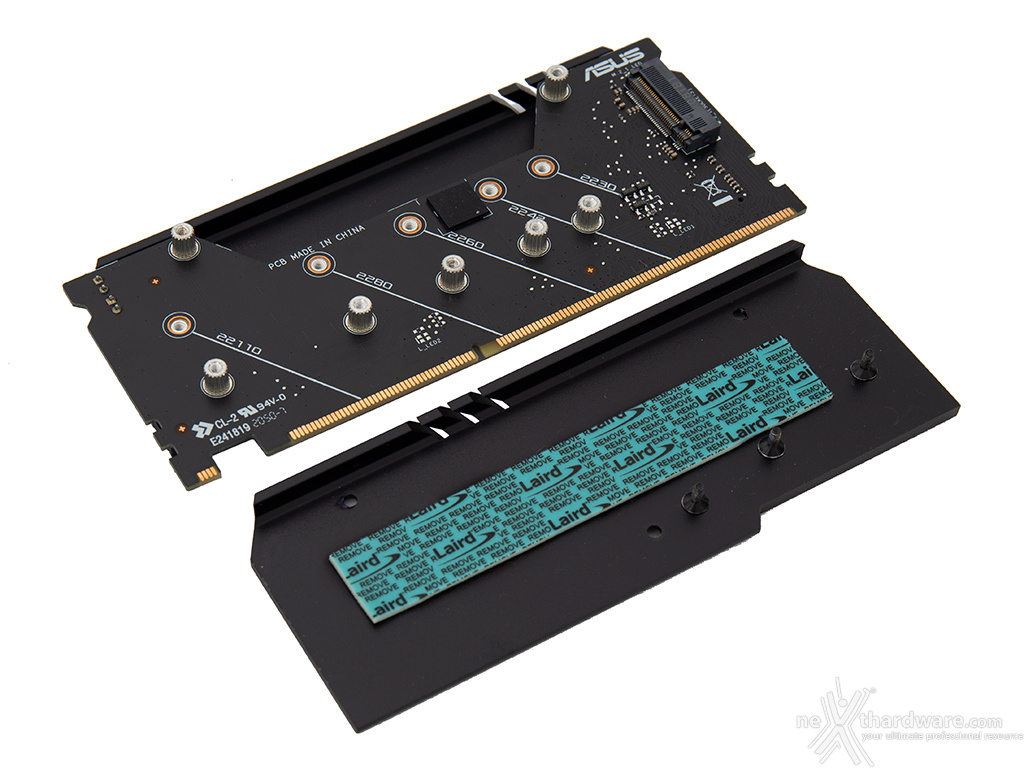

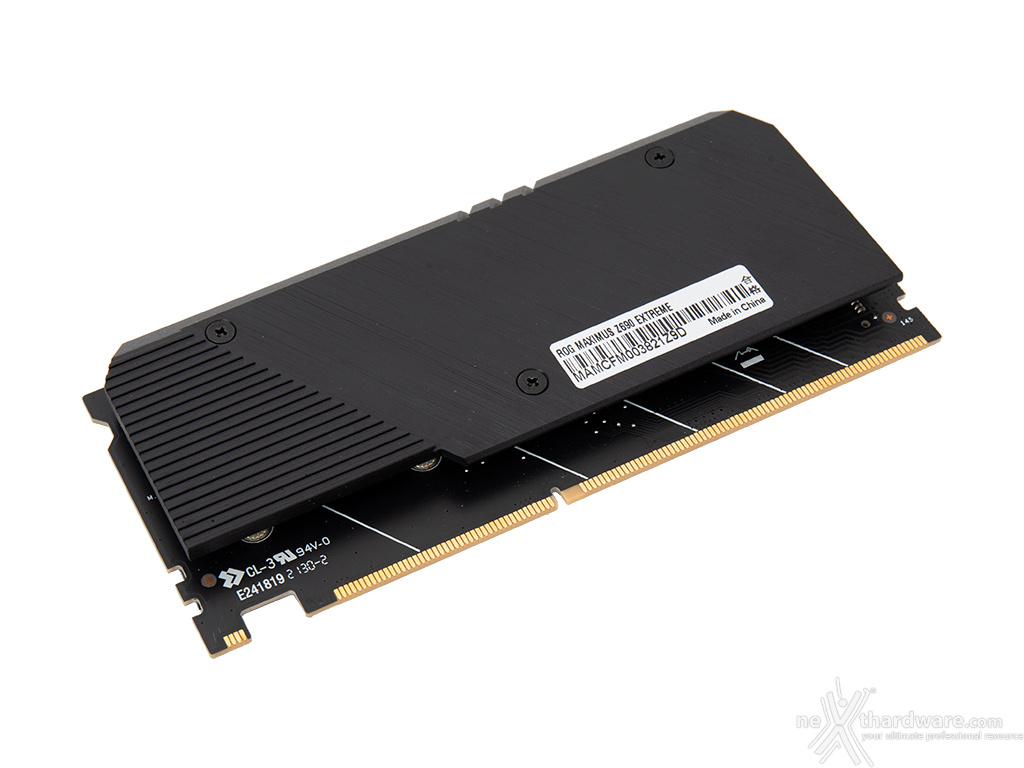

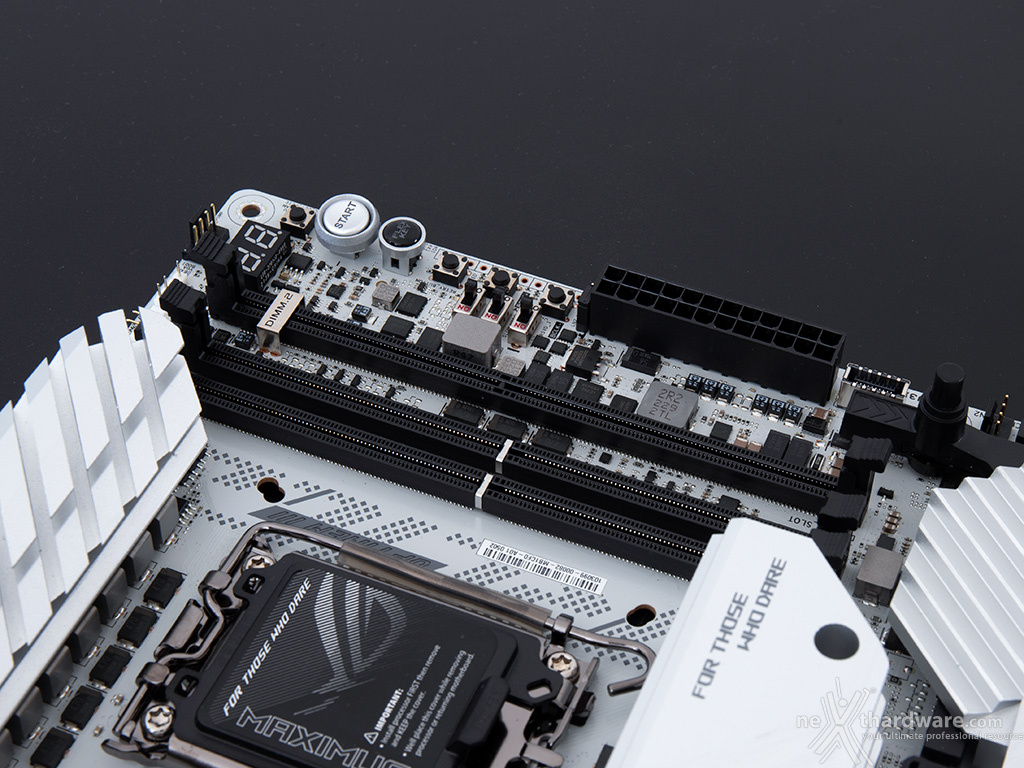

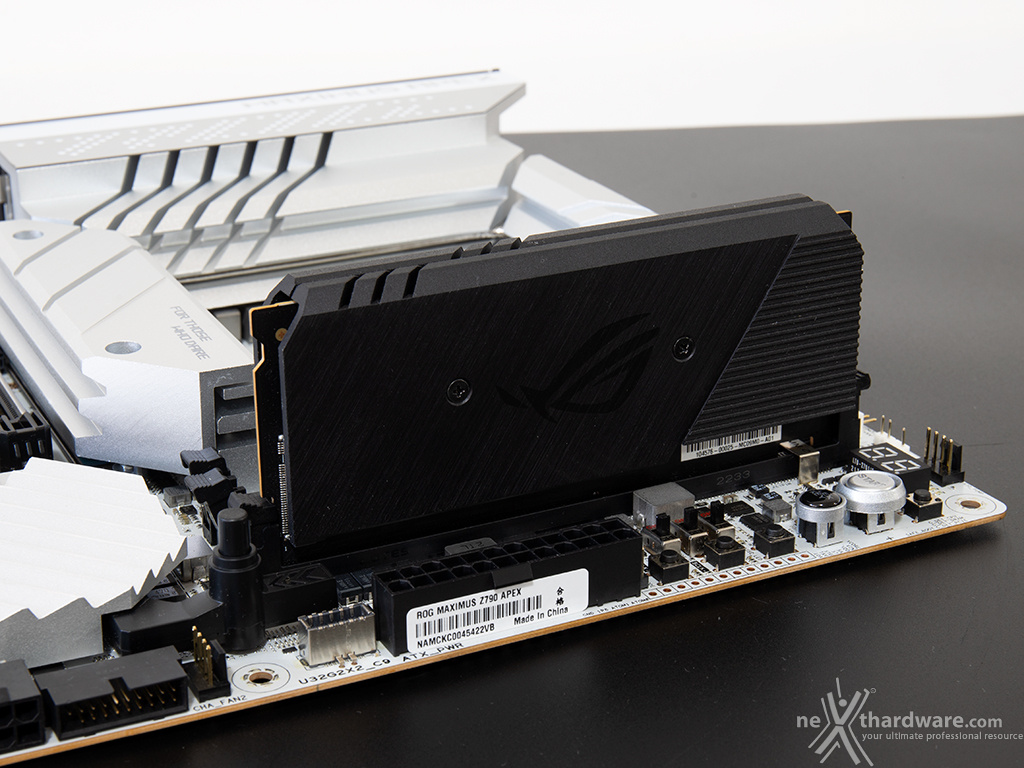

La ASUS ROG MAXIMUS Z790 APEX dispone di uno slot DIMM.2 progettato per accogliere il ROG DIMM.2 Adapter, che permette di espandere ulteriormente il comparto di storage.
  |   |
  |   |
Il ROG DIMM.2 Adapter consente di alloggiare due SSD M.2 PCIe 4.0 x4 (con lunghezza da 42 a 110 mm), entrambi gestiti direttamente dal PCH Z790 e con supporto alla tecnologia IRST (Intel Rapid Storage Technology) per configurazione RAID 0 con prestazioni elevate.

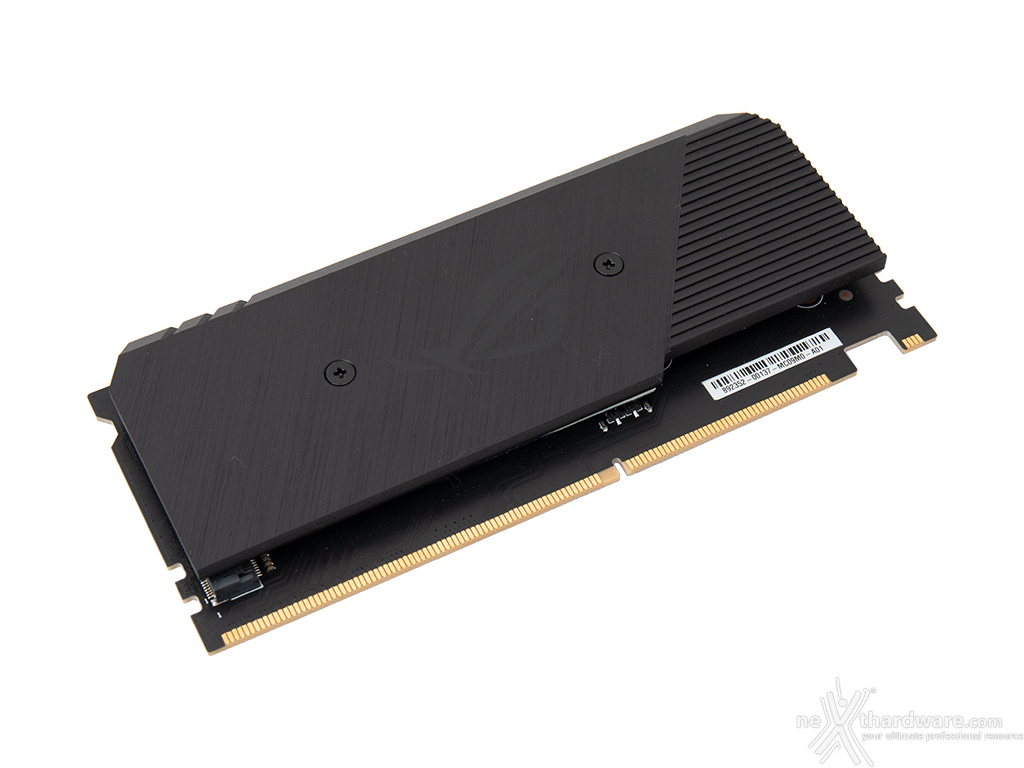

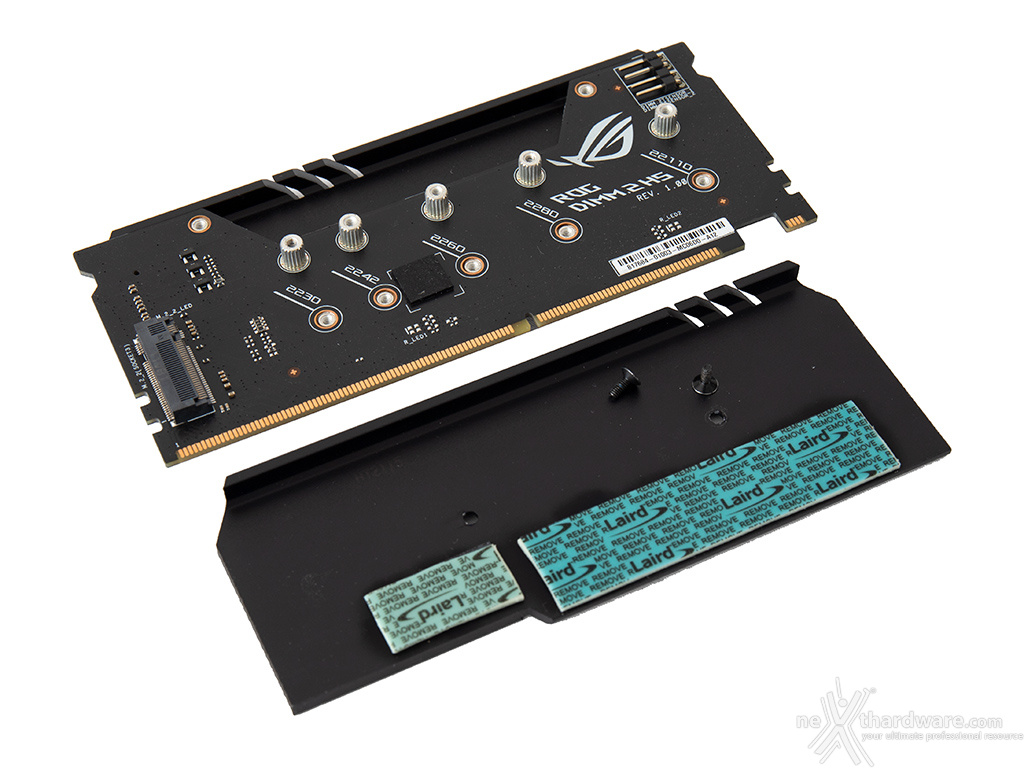

Il DIMM.2 Adapter è inoltre dotato di un elegante dissipatore in alluminio nero con finitura satinata, che va ad interfacciarsi con i drive tramite efficienti pad termici di produzione Laird.
PCIe 5.0 M.2 Card
  |   |
  | |

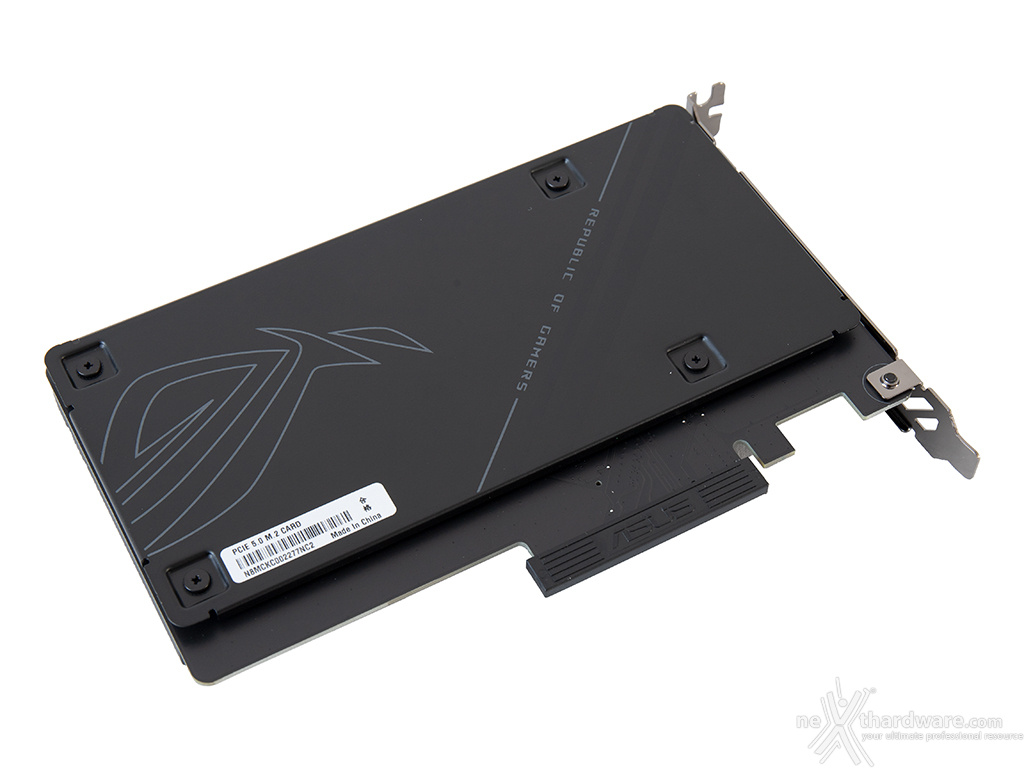

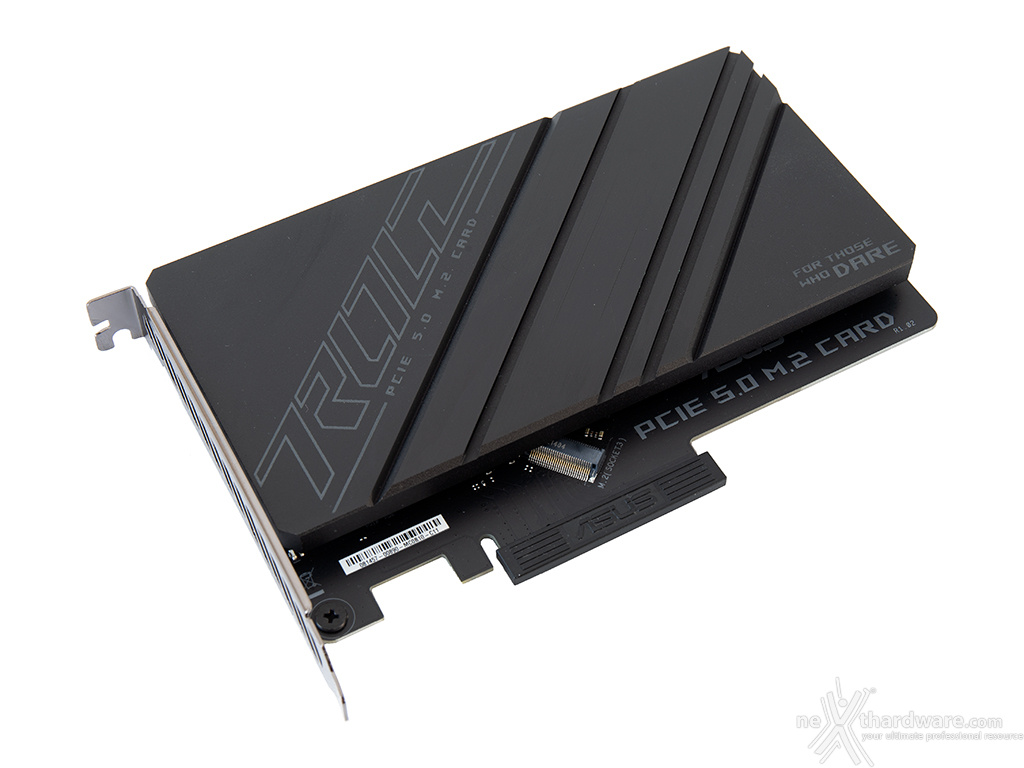

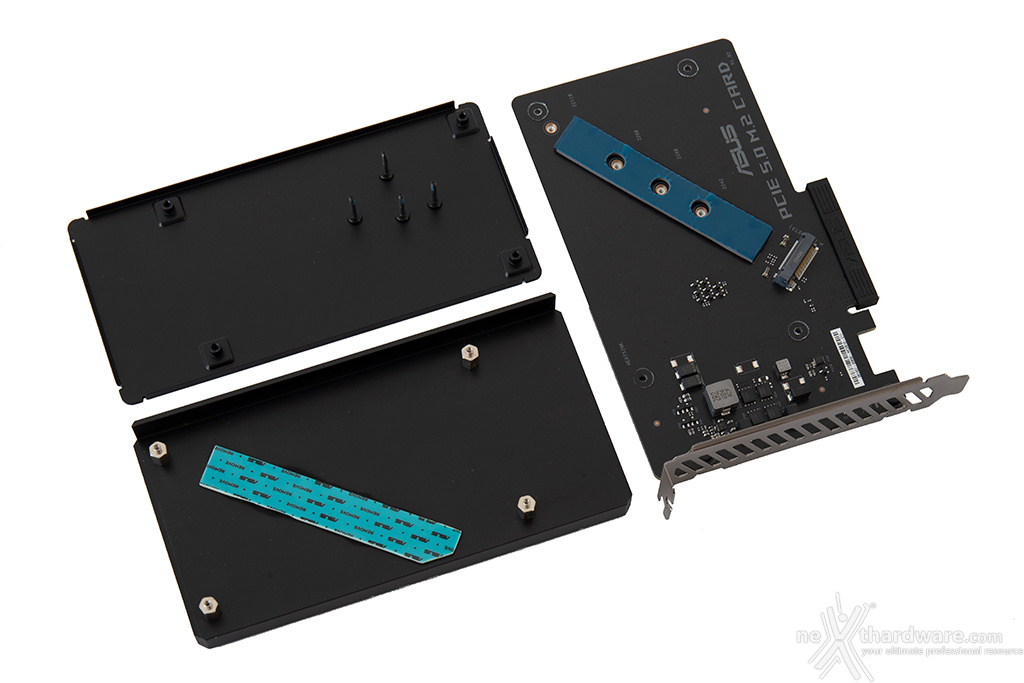

Per coloro che dispongono già di un SSD PCIe 5.0 o che vogliono avere un'alternativa agli slot M.2 finora elencati, ASUS offre in bundle una PCIe 5.0 M.2 Card, da collegare sullo slot PCIEX16_2, in grado di ospitare un drive SSD PCIe 5.0 con lunghezza compresa tra 42 e 110mm.
La stessa prevede un elegante dissipatore in alluminio nero spazzolato suddiviso in due metà (di cui una va ad interfacciarsi con il drive tramite un pad termico) che racchiudono il PCB come un sandwich e sono fissate tra loro con quattro viti.
Purtroppo, l'utilizzo della scheda, a causa del limitato numero di linee PCIe e della relativa condivisione di risorse, dimezza la velocità dello slot PCIEX16_1 che funzionerà a x8.
Header USB 3.2 Gen 2x2 Type-C e Gen1

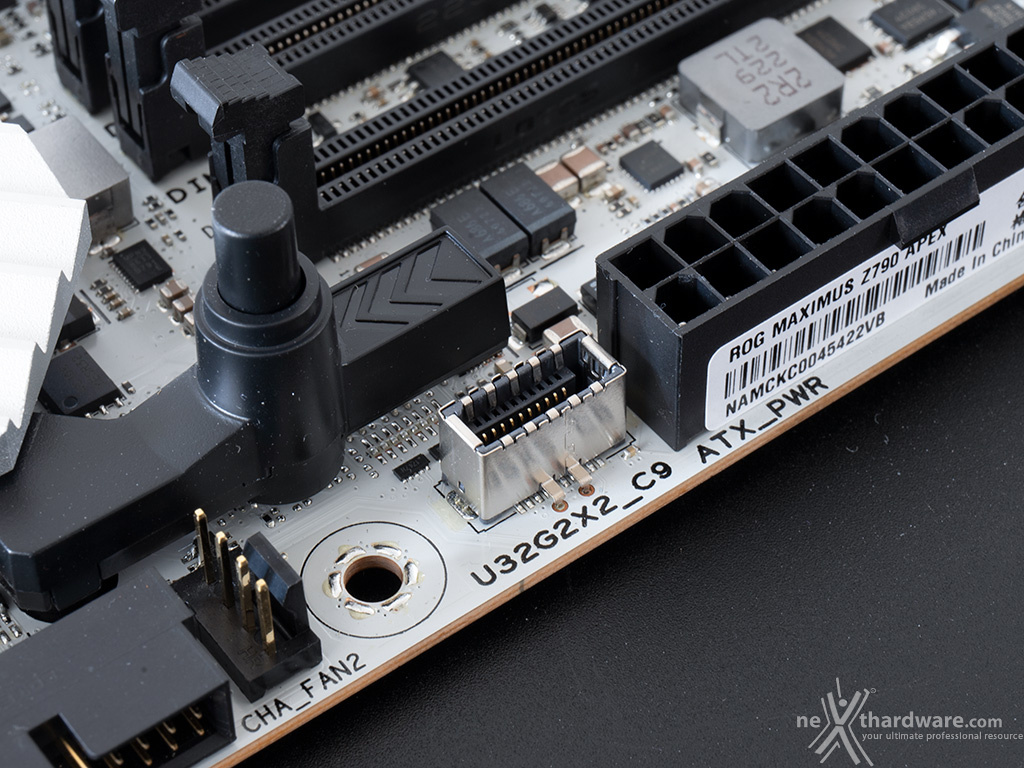

La ROG MAXIMUS Z790 APEX dispone di un header USB 3.2 Gen 2x2, pilotato dal PCH Intel Z790, che permette di utilizzare questa tipologia di connessione nei pannelli di I/O presenti sugli chassis di ultima generazione.
Quest'ultimo assicura una velocità doppia (20 Gbps) rispetto al Gen2 (10 Gbps), consentendo di sfruttare al meglio la velocità degli SSD esterni di recente produzione.

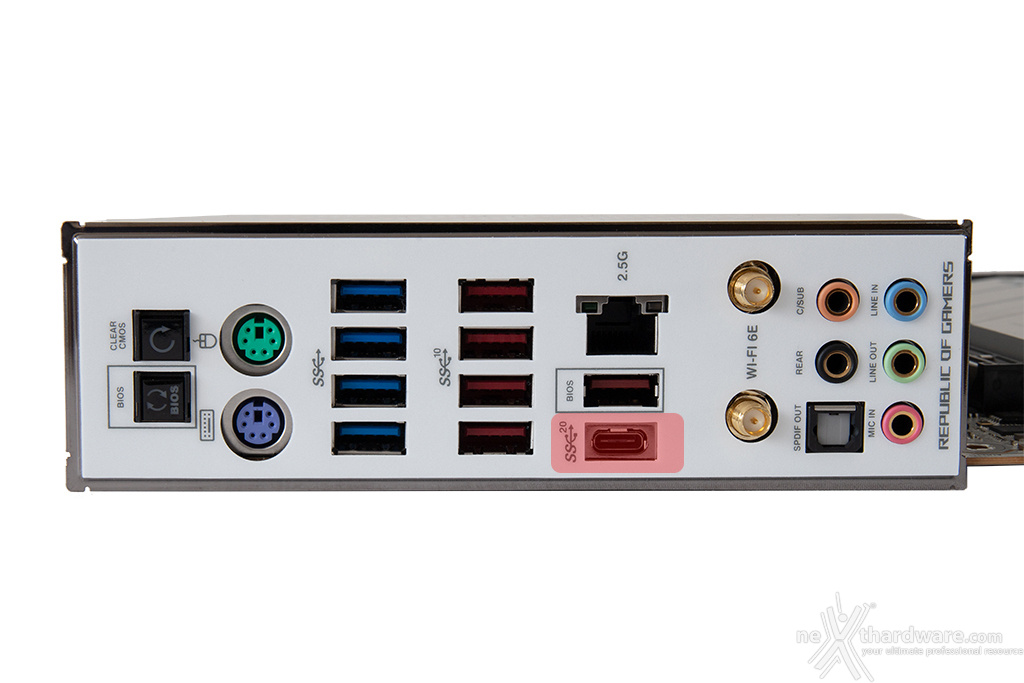

Per coloro che non dispongono di un case dotato di una USB-C sul pannello di I/O, il produttore ha previsto una porta USB 3.2 Gen 2x2 Type-C anche sul back panel.
  | |
  |   |

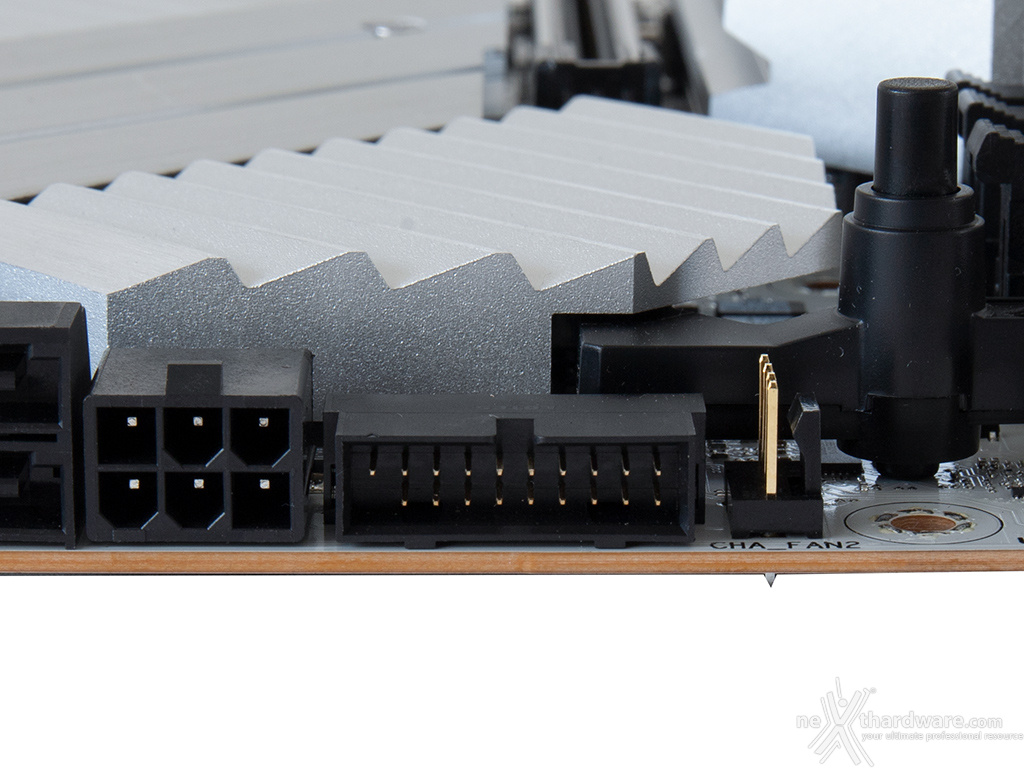

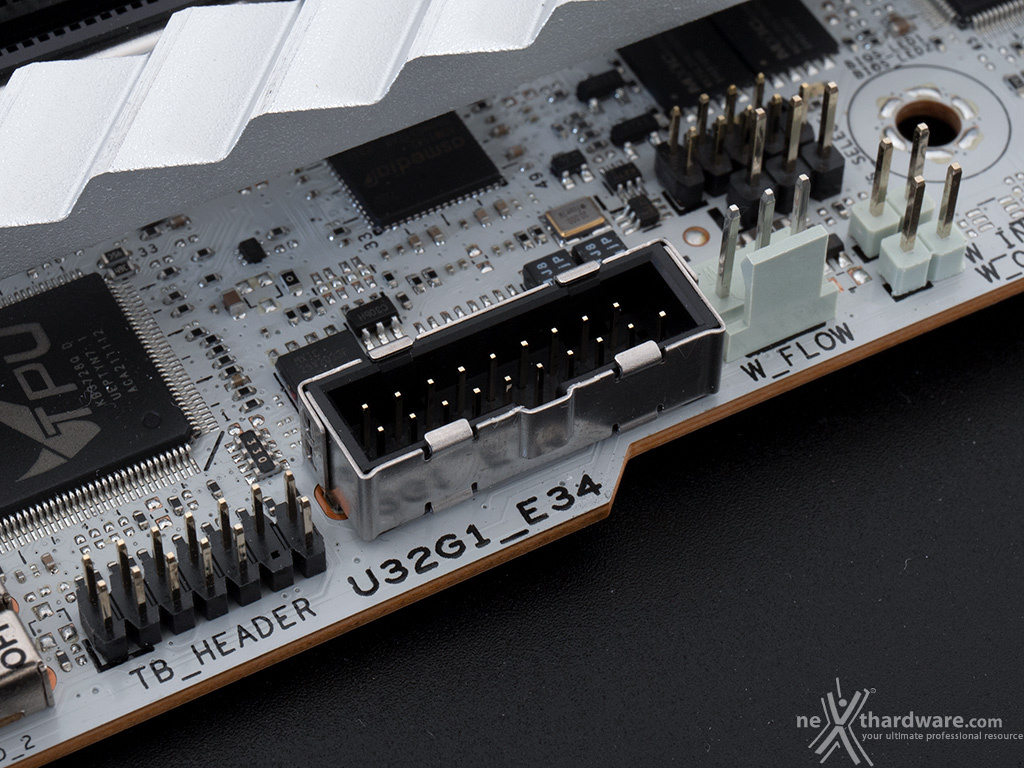

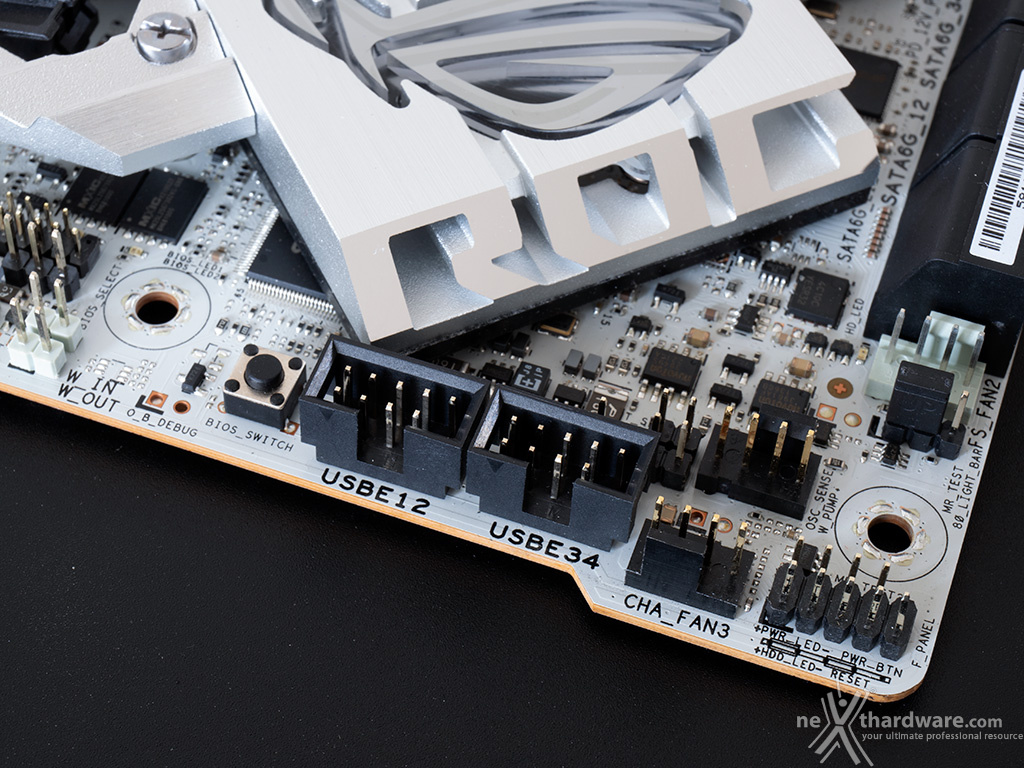

Infine, abbiamo due header USB 3.2 Gen1 e altrettanti USB 2.0, in grado di assicurare la compatibilità con le periferiche più datate.
Intel 2.5GbE & Wi-Fi 6E
Al fine di garantire la massima resa in gioco, la scheda in prova implementa una sezione networking di buon livello che comprende una porta Gigabit Ethernet ed un modulo Intel WiFi 6E 802.11ax (2T2R & Bluetooth 5.3).
La porta Ethernet è pilotata dal controller Intel I226-V 2.5GbE integrato nel nuovo chipset Z790, che ha tra i suoi punti di forza una riduzione del carico sulla CPU la quale può operare in maniera più efficiente migliorando, ad esempio, il numero degli FPS e parametri relativi a TCP e UDP, decisamente più alti rispetto alla media.

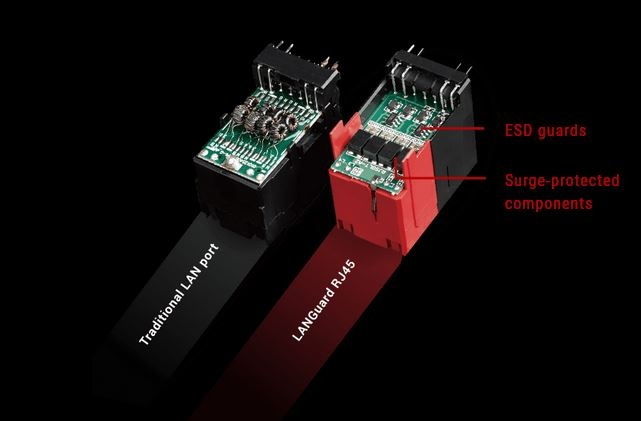

Il connettore implementa la tecnologia ASUS LAN Guard per offrire una protezione fino 1,9 volte superiore rispetto alla norma nei confronti degli effetti dell'elettricità statica e fino a 15kV contro fulmini e sovratensioni che possono propagarsi sulla rete.
Il modulo Wi-Fi 2T2R è pilotato tramite interfaccia CNVi da un controller Intel Wi-Fi 6E AX210 integrato nel chipset e consente, anche grazie alla potente antenna in dotazione, connessioni con velocità sino a 2400 Mbps utilizzando i canali a 160MHz.
L'adozione del nuovo standard WiFi 6E consente inoltre di sfruttare tutti i vantaggi offerti dalla banda a 6GHz, ovvero una larghezza quattro volte superiore rispetto alle 2.4GHz e 5GHz, con la possibilità , quindi, di collegare più dispositivi con una minore congestione del traffico.
Il modulo è dotato anche di connessione Bluetooth 5.3 in grado di assicurare una maggiore velocità ed una portata superiore rispetto al vecchio standard 4.2.
L'ottimizzazione della banda viene gestita dai due controller di rete perfettamente coadiuvati dal software GameFirst V che classifica e "prioritizza" in maniera automatica le applicazioni sensibili alla latenza per i videogame online.

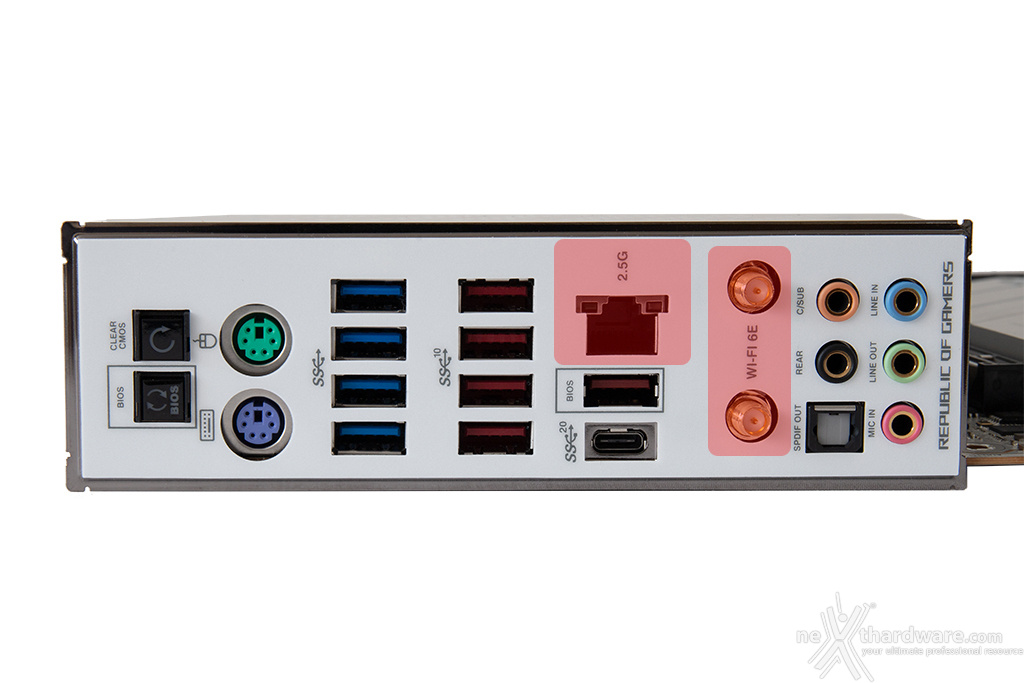

Pannello posteriore delle connessioni
La ROG MAXIMUS Z790 APEX utilizza un pannello di I/O preinstallato in grado di offrire una migliore schermatura dalle emissioni elettromagnetiche per le varie porte, che integra un pulsante per il CLRMOS ed un pulsante per il BIOS FlashBack.
Le connessioni messe a disposizione sono, da sinistra verso destra, le seguenti:
- 1 porta PS2 per mouse + 1 porta PS2 per tastiera;
- 4 porte USB 3.2 Gen1 Type-A;
- 4 porte USB 3.2 Gen2 Type-A;
- 1 porta LAN RJ-45 + 1 porta USB 3.2 Gen2 Type-A + 1 porta USB Type-C (USB 3.2 Gen2x2);
- 2 connettori SMA per antenna WiFi 2T2R;
- 5 jack audio HD + 1 uscita ottica SPDIF.
