ASUS ROG MAXIMUS Z790 APEX

15. Overclock, temperature e consumi

Dopo la lunga carrellata di test atti a verificare le prestazioni dei vari sottosistemi, eccoci giunti al momento più atteso, il test in overclock della configurazione in prova composta dalla ASUS ROG MAXIMUS Z790 APEX e dal top di gamma Intel di 13a generazione, il Core i9-13900K.

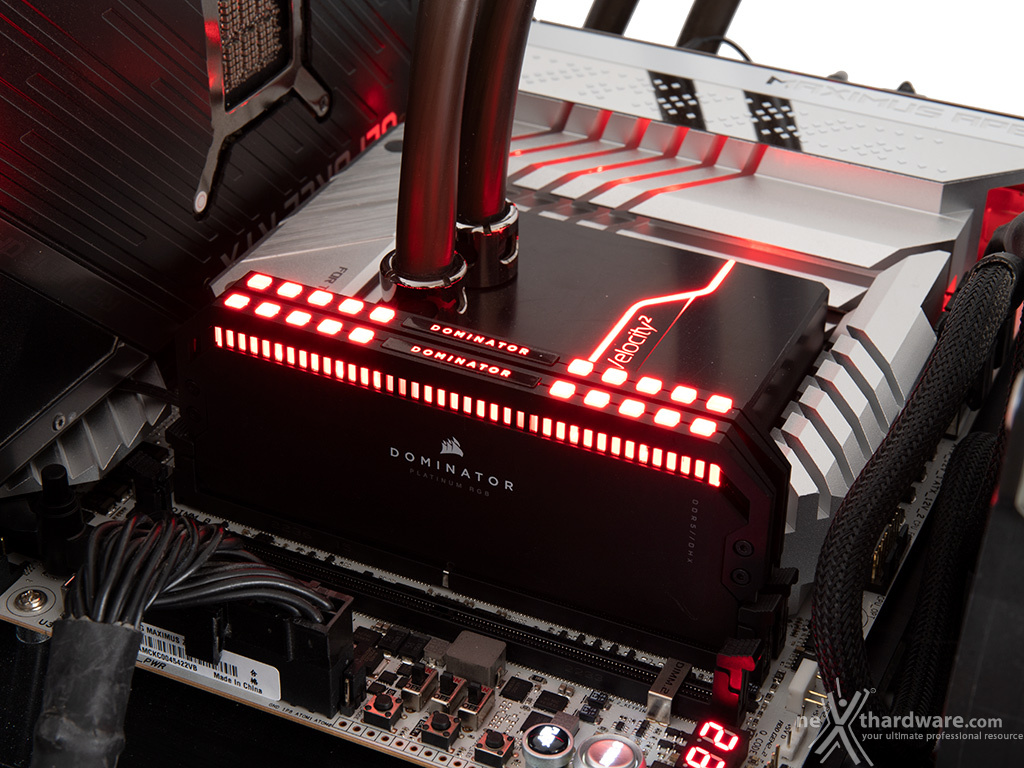

Per questa analisi abbiamo scelto di utilizzare il kit di CORSAIR DOMINATOR PLATINUM RGB DDR5 7000MHz impiegato nei precedenti test ed il BIOS in versione 0803.



Come in tutti i precedenti test, ci siamo affidati ad una soluzione di raffreddamento a liquido custom installata nel nostro banchetto e composta da un waterblock EK-Quantum Velocity², un radiatore triventola ed una pompa Swiftech MCP355.

Â

Â

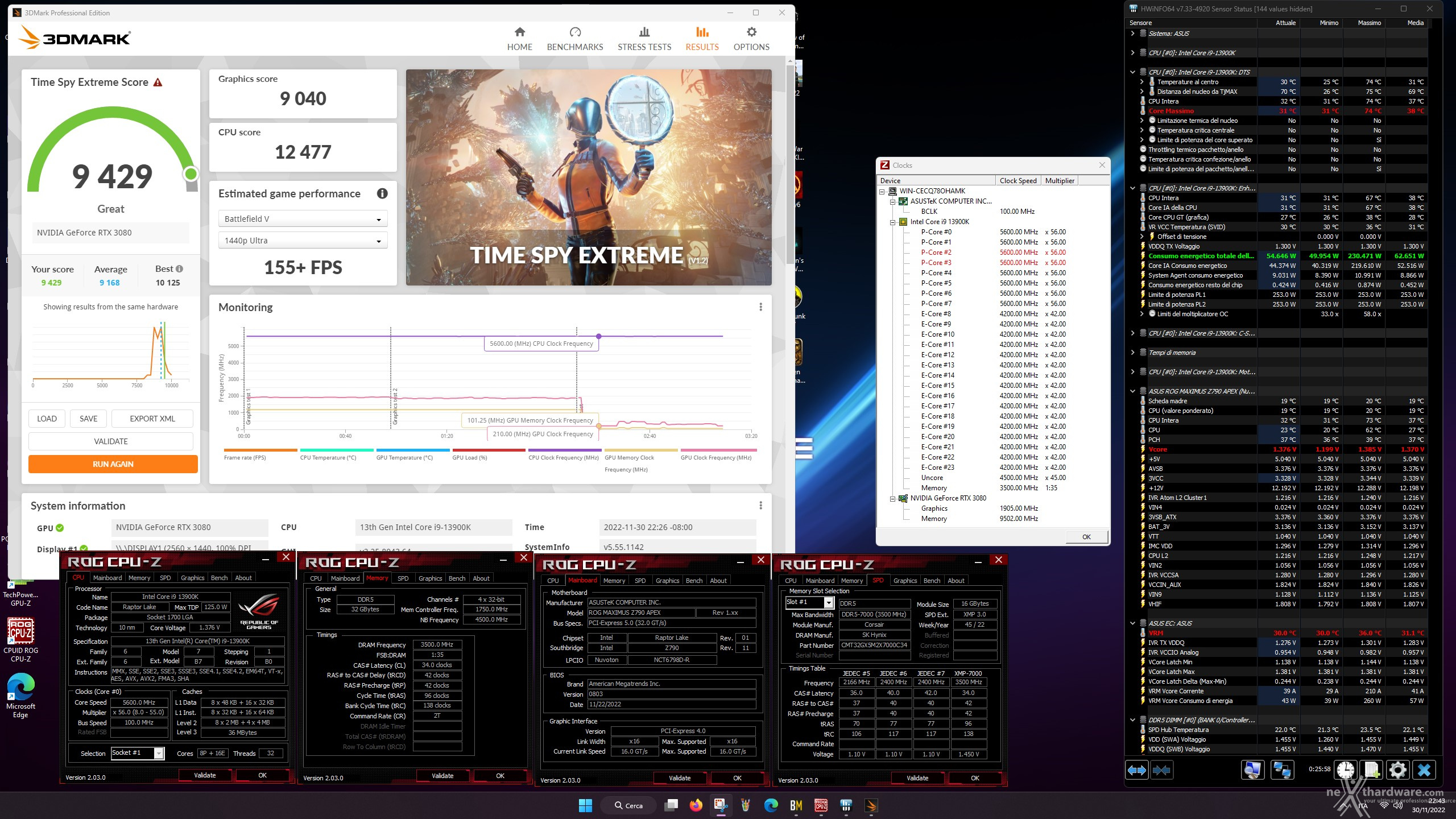

Il risultato ottenuto nel primo test, volto alla ricerca della massima frequenza di funzionamento stabile della CPU, è pari a 5600MHz su tutti i P-Core e 4200MHz su tutti gli E-Core, con una tensione di 1,42V.

Un risultato migliore rispetto ai 5500MHz/4200MHz che avevamo ottenuto sull'ottima ASUS ROG STRIX Z790-I, che è stata la prima scheda Z790 a giungere nei nostri laboratori.

Tuttavia ci preme sottolineare che per sfruttare al meglio questa tipologia di processore bisogna abbandonare l'approccio vecchia scuola che prevedeva di spingere al massimo tutti i core della CPU utilizzando un VCore fisso ma, piuttosto, spingere al massimo soltanto i core necessari alla tipologia di carico in maniera tale da raggiungere frequenze molto più elevate.

Il metodo più semplice per ottenere quanto appena affermato è affidarsi alla IA della CPU utilizzando la funzione AI Overclock della mainboard.

Â

Â

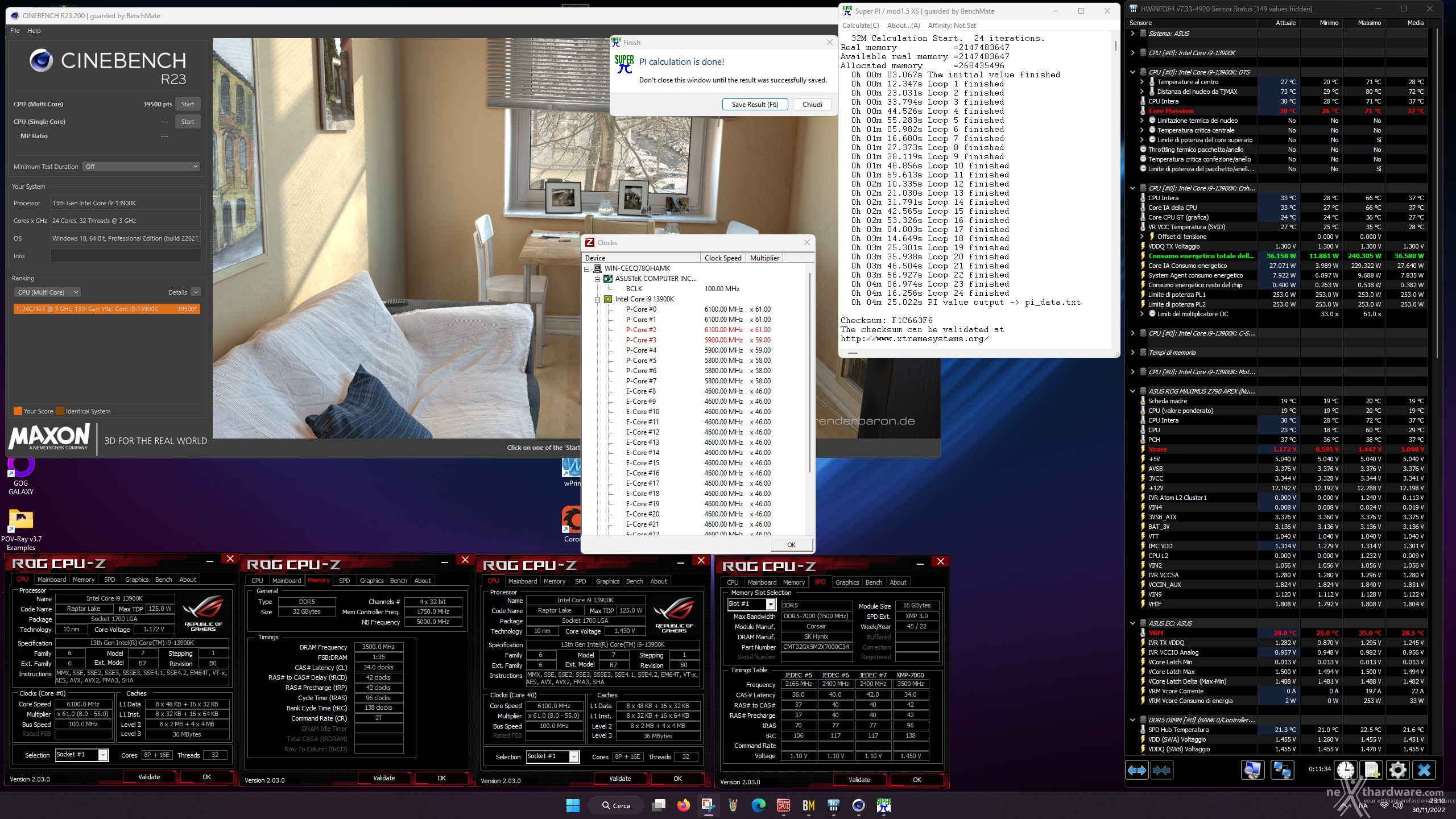

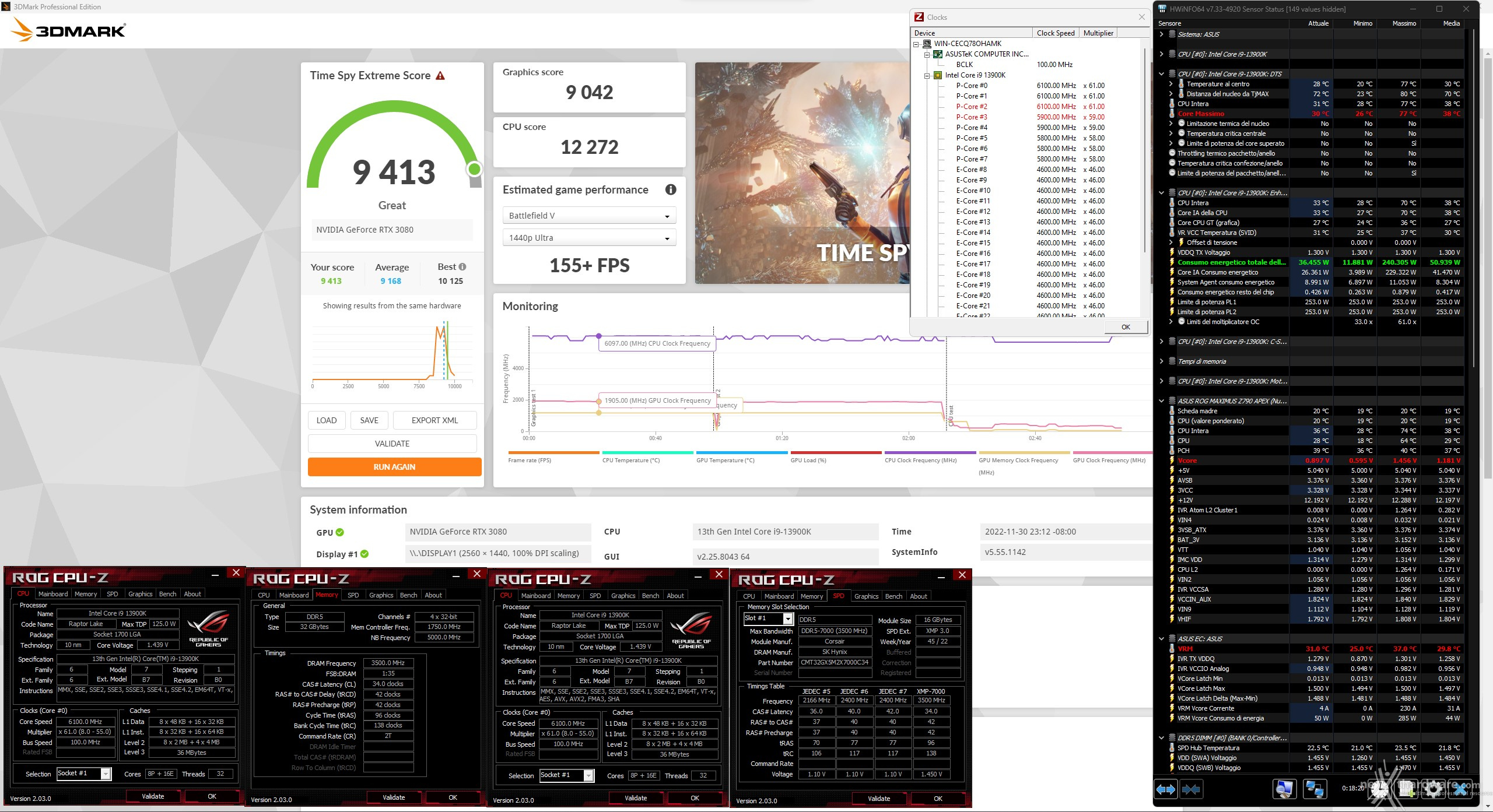

Ripetendo gli stessi test utilizzando la funzione AI Overclock abbiamo raggiunto senza alcuno sforzo picchi di 6,1GHz su tre P-Core, frequenze che fino a qualche anno fa erano raggiungibili soltanto con sistemi di raffreddamento estremi.

Rispetto ai test effettuati con una frequenza fissa su tutti i core, abbiamo notato un lieve peggioramento del punteggio nel test multi-thread di Cinebench R23 (979 Pt.)  e nel test Time Spy Extreme (16 Pt.) a fronte di un miglioramento di 23 secondi nel SuperPi 32M.

Â

Â

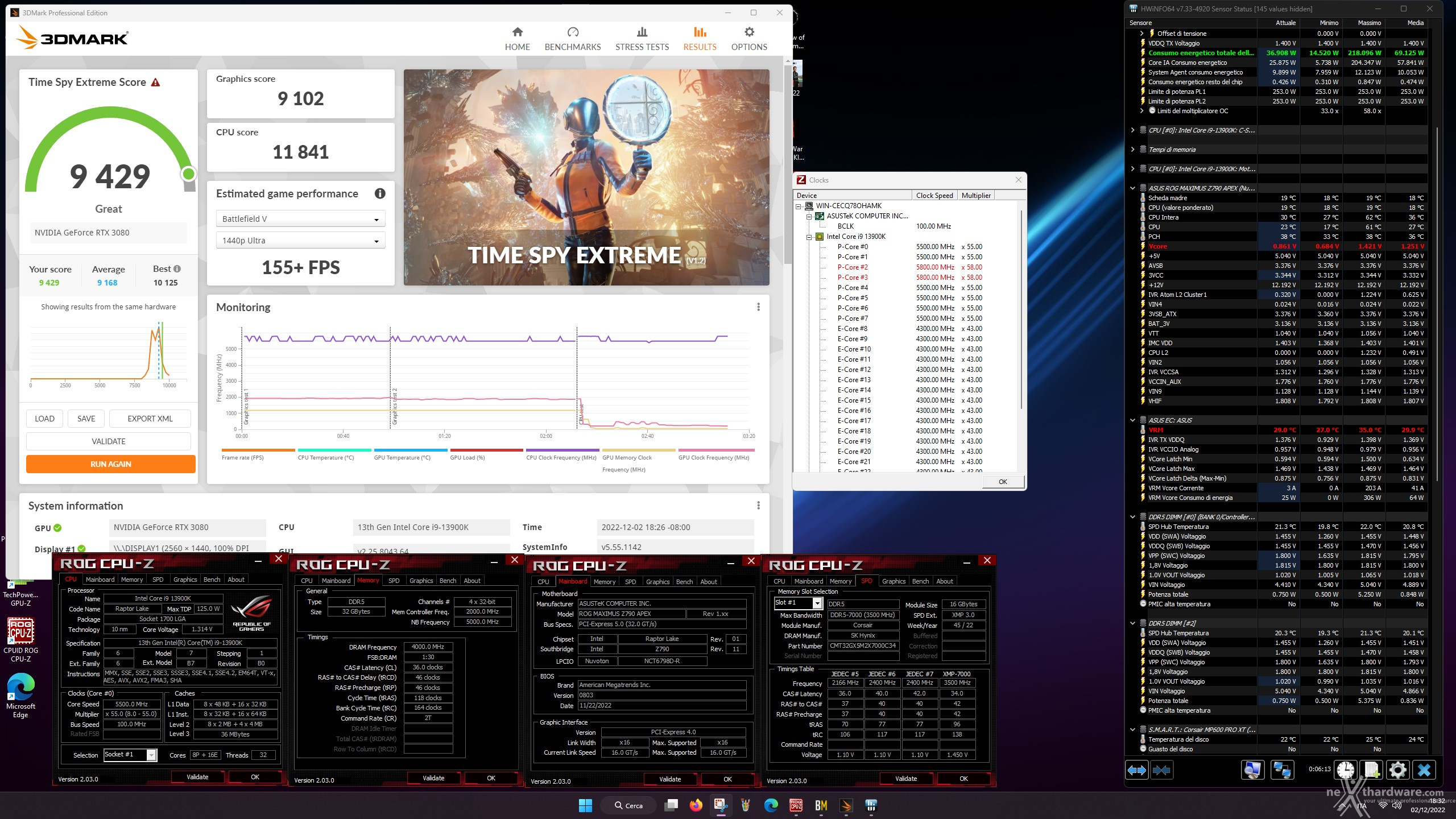

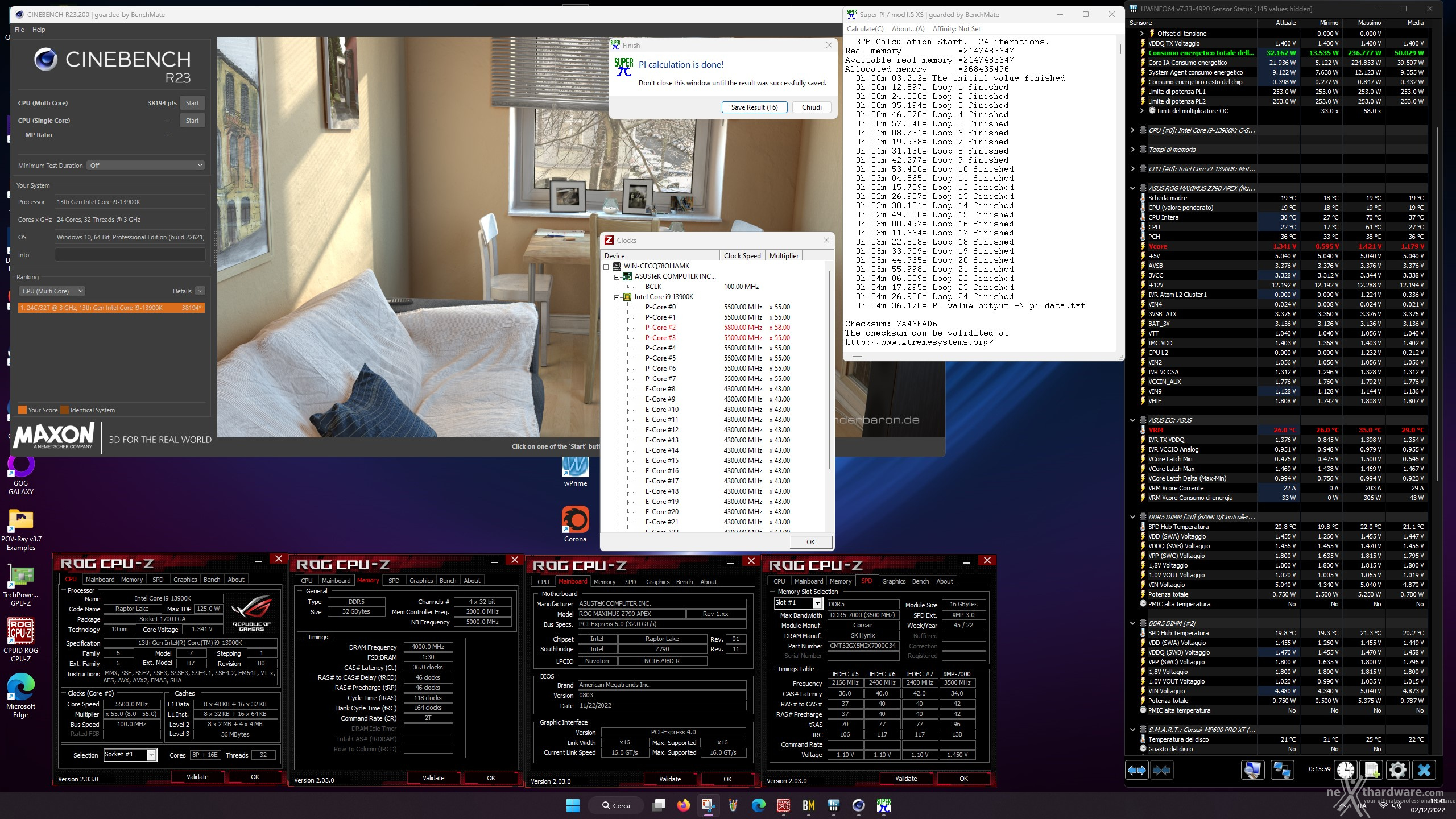

Nel terzo test, volto alla ricerca della massima frequenza di funzionamento stabile delle memorie, abbiamo raggiunto quota 8000MHz in piena stabilità con una tensione di VDD e VDQ di 1,45V, un risultato a dir poco stratosferico considerando l'incremento di ben 1000MHz rispetto al dato di targa, senza applicare alcun overvolt, ma soltanto allentando leggermente i timings (CAS a 36 con tRCD e tRP a 46).

Questo risultato testimonia l'ottimo lavoro svolto da CORSAIR per le sue DOMINATOR PLATINUM RGB DDR5 7000MHz e dai tecnici Intel che hanno notevolmente migliorato il memory controller dei nuovi Raptor Lake rispetto a quello degli Alder Lake.

Temperature

In questa sessione andremo a fare delle rilevazioni di temperatura sia nella condizione utilizzata per i precedenti test, ovvero con MCE e ABT disabilitati, sia nella condizione di overclock manuale con tutti i core impegnati alla frequenza massima stabile di 5600MHz ricavata dai test di overclock e, infine, abilitando MCE e ABT.

Per le misure ci siamo avvalsi di  HWiNFO64 7.33, in grado di interfacciarsi direttamente con i sensori di scheda madre e CPU.

Ci preme sottolineare che in questa specifica circostanza abbiamo disattivato le ventole presenti sul nostro banchetto di test in modo tale da non influenzare minimamente i risultati ottenuti.

Infine, abbiamo provveduto ad impostare al massimo i vari parametri presenti nel BIOS inerenti l'assorbimento di corrente e la gestione delle temperature del processore, onde evitare fenomeni di throttling cercando, al contempo, di salvaguardare l'integrità dello stesso.

Â

Nel primo test, effettuato con le impostazioni utilizzate nei test precedenti (MCE ed ABT disabilitati), i risultati sono stati molto buoni avendo raggiunto una temperatura massima sui core più caldi della CPU di 81 °C e di 45 °C sulla sezione VRM.

Â

Successivamente, abbiamo impostato il processore alla massima frequenza manuale ottenuta nei test precedenti, ovvero 5600MHz/4200MHz "All Core" con VCore a 1,42V.

In questo caso le temperature si sono discostate di poco rispetto ai livelli del test precedente, con una diminuzione di circa 3 °C sulla CPU ed un aumento di 6 °C sui VRM.

Â

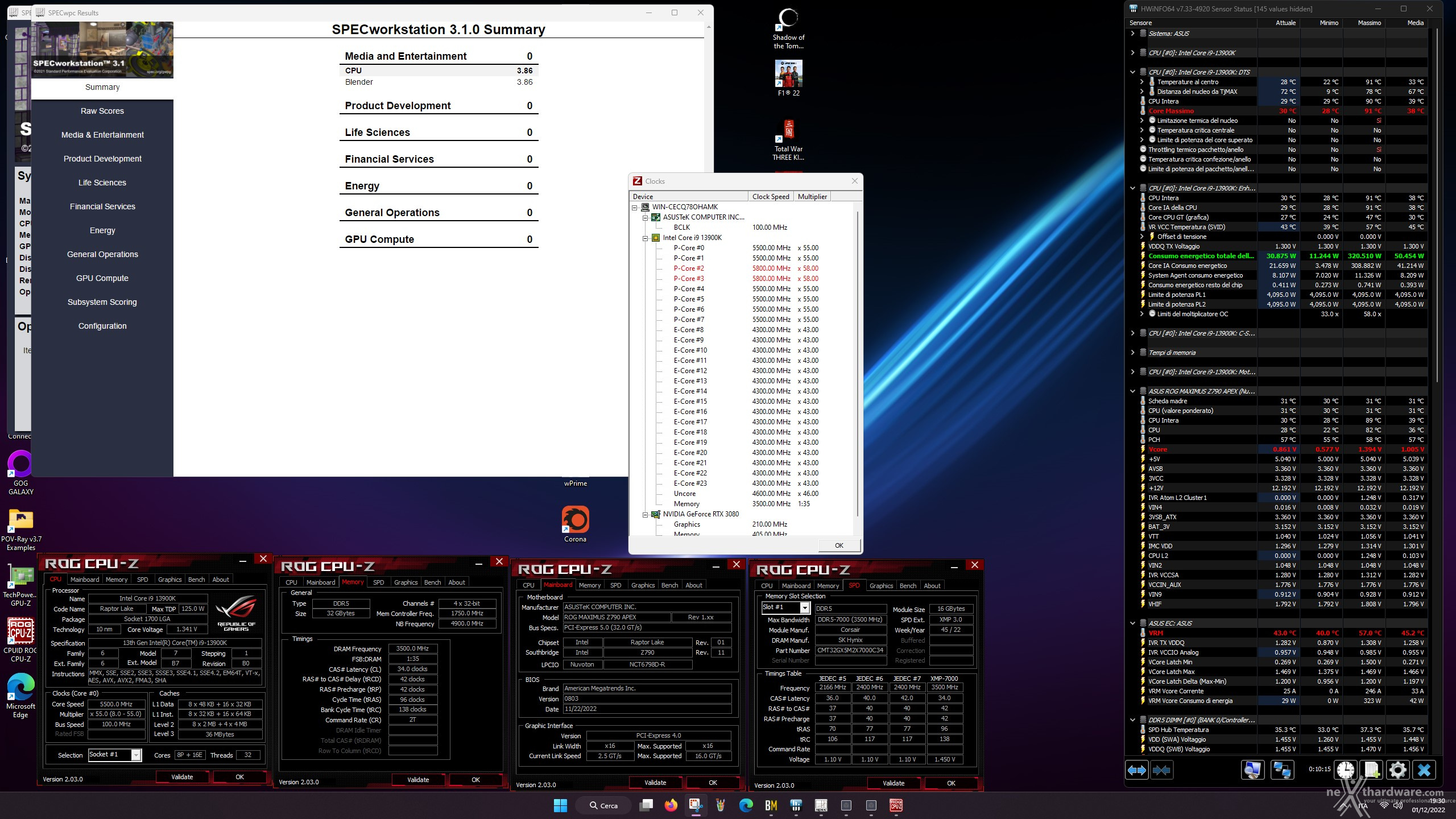

L'ultimo test, effettuato abilitando sia il Multicore Enhancement che l'Adaptive Boost Technology, è quello che ha maggiormente stressato sia la CPU che la sezione VRM, con temperature massime di 91 °C sul core più caldo e di 57 °C sulla sezione VRM.

Consumi

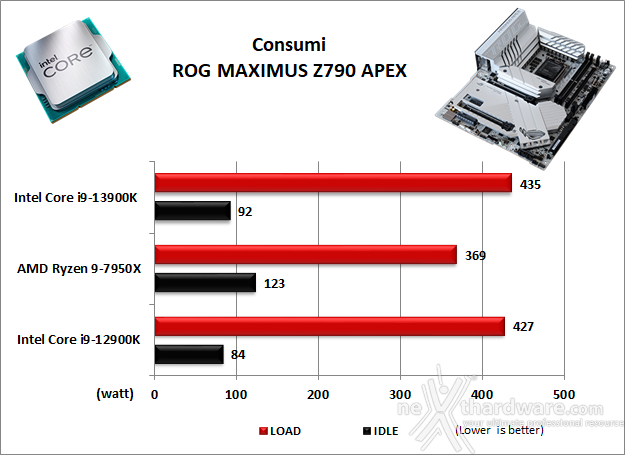

In questa sessione abbiamo rilevato i consumi istantanei dell'intera piattaforma sottoposta ad un carico di lavoro piuttosto impegnativo per la CPU, ovvero il benchmark Blender v.3.01, misurando le potenze massime assorbite dall'alimentatore alla presa di corrente.

Dal grafico possiamo osservare che la piattaforma testata, in condizione di idle assorbe mediamente 92W, mentre con un carico piuttosto consistente raggiunge picchi di 435W.
