6. Caratteristiche peculiari
Debug LED - pulsanti onboard - switch - ProbeIt
Essendo una mainboard progettata per l'overclock estremo, la ASUS ROG MAXIMUS XII APEX offre una serie di funzionalità studiate per agevolare tale pratica, abbastanza diffusa anche in ambito gaming nonostante i benefici risultino piuttosto marginali.
Collocato sul margine superiore del PCB possiamo osservare l'immancabile Debug LED che fornisce informazioni riguardo lo stato di boot della macchina mostrando poi, una volta completata questa delicata fase, la temperatura della CPU.
In alto a destra troviamo i pulsanti Start e Flex Key (reset) dotati di retroilluminazione bianca, di cui il primo di dimensioni nettamente più generose.
Accanto ad essi è situato il jumper che permette di abilitare o disabilitare la funzione "LN2_Mode", molto utile per contrastare il fastidioso fenomeno del Cold Bug che affligge alcune CPU durante la fase di boot nelle sessioni di overclock che fanno uso di sistemi di raffreddamento estremo.
A seguire vi sono quattro switch, il primo di essi, denominato SLOW_MODE consente di portare il sistema in una condizione di operatività a regime ridotto, cosa molto utile alla fine di un benchmark, durante le fasi di salvataggio o di cattura delle schermate, per evitare i classici freeze che possono mandare a monte tutte le ore di lavoro impiegate per raggiungere un determinato risultato.
Tramite lo switch PAUSE, invece, ci viene data la possibilità di bloccare letteralmente il benchmark durante la sua esecuzione ed effettuare qualche affinamento dei parametri di funzionamento impostati così che, una volta eseguite le modifiche desiderate, possiamo tranquillamente far proseguire il test dal punto in cui lo avevamo precedentemente arrestato.
Gli altri due switch, denominati RSVD_1 e RSVD_2, forniscono un concreto aiuto per effettuare il boot a temperature minori o uguali a -120 °C.
Abbiamo, poi, l'utilissimo RETRY_BUTTON, di fondamentale importanza quando la macchina entra in un loop di riavvii continui che non permettono di completare la fase di boot, in quanto la sua pressione consente il riavvio del sistema con le ultime impostazioni utilizzate che hanno consentito di completare la suddetta fase.
Qualora l'utilizzo del RETRY_BUTTON non sia in grado di risolvere il problema appena menzionato, potremo utilizzare in alternativa il pulsante SAFE_BOOT, posizionato accanto a quest'ultimo, il quale ci permetterà di riavviare la macchina e di accedere direttamente al BIOS per effettuare le modifiche necessarie.
In posizione antistante rispetto agli switch ed ai pulsanti appena menzionati possiamo infine individuare i punti di misura, denominati ProbeIt, che permettono di verificare, con l'ausilio di un multimetro, le tensioni dei principali componenti.
Nell'angolo in basso abbiamo il pulsante BIOS_SWITCH il quale, come si evince dal nome, permette di selezionare uno dei due BIOS disponibili.
Tale funzionalità risulterà comoda nel caso si volessero testare due differenti release di BIOS per verificare quale delle due consenta maggiori prestazioni o stabilità in condizioni estreme.
Sistema di rilevamento differenziale delle tensioni
Fra le peculiarità dedicate all'overclock della scheda non possiamo non menzionare il sofisticato circuito di rilevamento differenziale delle tensioni, che ne semplifica la procedura e la sintonizzazione, consentendo di monitorarne in modo più accurato i valori tramite i più diffusi software di diagnostica.
Sistema di illuminazione AURA Sync RGB
 Â |  Â |  Â |
Mediante il sistema di illuminazione AURA Sync RGB si potranno ottenere alcuni gradevoli effetti luminosi, tanto in voga in questi ultimi tempi, che andranno a cambiare completamente il look della scheda.
Le zone interessate dal sistema di illuminazione sono la cover del back panel, il bordo anteriore e il dissipatore del chipset.
 Â |  Â |
La scheda è dotata inoltre di tre header per il sistema di illuminazione, ai quali potranno essere collegate altrettante strisce RGB da posizionare all'interno o all'esterno del case e comandate in sincrono con i LED integrati nelle varie zone della mainboard tramite il tool dedicato.
Uno è di tipo a quattro pin in grado di gestire, tramite i cavi RGB LED Extension in dotazione, strisce del tipo 5050 (12V-2A) per una lunghezza massima di due metri ciascuna.
Gli altri due, del tipo a tre pin, sono invece capaci di pilotare strisce a LED indirizzabili (ARGB) di seconda generazione.
Questi connettori sono in grado di rilevare il numero di LED sui dispositivi RGB indirizzabili, consentendo al software di adattare automaticamente gli effetti luminosi che si muoveranno in maniera armoniosa da una estremità all'altra senza produrre periodi di oscurità .
 Â |  Â |

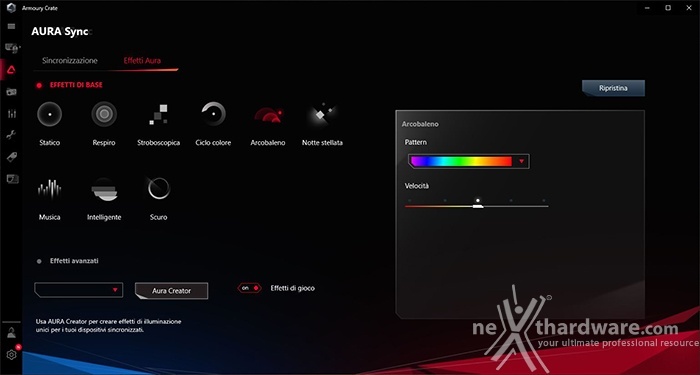

Mediante il tool AURA Sync possiamo impostare l'effetto desiderato tra quelli disponibili, scegliere se sincronizzare gli eventuali LED collegati agli header visti in precedenza, nonché le periferiche compatibili come la nostra ASUS ROG STRIX RTX 2070 Super o, ancora, selezionare il colore voluto tra un'infinità di tonalità messe a disposizione, semplicemente spostando un cursore.
Audio onboard SupremeFX
La sezione audio si affida al collaudato codec SupremeFX S1220, realizzato in collaborazione con Realtek, che offre un eccellente valore di rapporto segnale/rumore pari a 120dB in uscita e 113dB in ingresso, il supporto alla modalità High Definition 7.1 canali e lo streaming multiplo dal pannello frontale e da quello posteriore.
Buona la componentistica utilizzata che prevede condensatori giapponesi Nichicon, generatore di clock con bassissimo valore del jitter, schermatura totale contro le interferenze elettromagnetiche, connettori placcati in oro, De-pop/Switching MOSFET per ridurre le scariche in fase d'inserzione dei jack e per il riconoscimento automatico dell'impedenza delle cuffie compresa tra 32 e 600 ohm.
Il tutto può essere gestito attraverso la completa suite software Sonic Studio III che permette, con pochi click del mouse, di ottenere una perfetta messa a punto del nostro comparto audio.
La suite Sonic Radar III, infine, grazie all'adozione di un algoritmo audio notevolmente migliorato, consente inoltre di ricreare nei minimi dettagli l'ambientazione dei giochi 3D al fine di offrire un audio posizionale in grado di enfatizzare tutti gli effetti presenti sui più recenti titoli gaming.
