14. Benchmark controller
SATA III & M.2 PCIe
In questa batteria di test valuteremo il comportamento del sottosistema di storage della ASUS ROG MAXIMUS XI FORMULA.
Andremo quindi ad analizzare le prestazioni restituite dal PCH Intel Z390 sulle porte SATA III e sui connettori M.2, confrontandole con quelle rilevate sulle analoghe connessioni messe a disposizione dalla ASUS ROG MAXIMUS X APEX.
Per i test SATA III utilizzeremo un SSD Samsung 850 PRO 512GB, mentre per quanto riguarda quelli su interfaccia M.2 ci affideremo al velocissimo Samsung 970 EVO 500GB.
Il benchmark prescelto è IOMeter 1.1.0 RC1, da sempre considerato il miglior software per il testing dei drive per flessibilità e completezza, che è stato impostato per misurare la velocità di lettura e scrittura sequenziale con pattern da 128kB e Queue Depth 32 e, successivamente, per misurare il numero di IOPS random sia in lettura che in scrittura, con pattern da 4kB "aligned" e Queue Depth 32.
Sintesi
La ASUS ROG MAXIMUS XI FORMULA, per quel che riguarda la connessione SATA, ha restituito valori di lettura e scrittura sequenziali pressoché identici a quanto fatto segnare dalla precedente piattaforma Z370, confermando i limiti del drive utilizzato.
La connessione M.2, invece, mostra un lieve calo in entrambe le modalità di test rimanendo tuttavia su valori estremamente elevati.
Nel test random su connettore M.2 assistiamo ad una lieve flessione da parte della nuova FORMULA nel test di scrittura, per poi avere la meglio in quello di lettura.
Il confronto su connessione SATA mostra valori inferiori da parte della mainboard in prova, quantificabili in circa 5.000 IOPS sia in scrittura che il lettura.
USB 3.1 Gen1 e USB 3.1 Gen2
Il chipset Z390, come visto in precedenza, integra nativamente sino a dieci porte USB 3.1 Gen1 e ben sei porte USB 3.1 Gen2 non avendo, quindi, la necessità di essere affiancato da un controller di terze parti.
Al fine di avere un quadro ancora più completo, le risultanze saranno messe a confronto con quelle offerte dal PCH Z370 e dal controller USB 3.1 Gen2 ASMedia ASM3142 presente sulla ASUS ROG MAXIMUS X APEX.
Per le nostre prove ci siamo avvalsi del software CrystalDiskMark 5.5.0 x64 e di un SSD portatile Samsung T1 250GB per la connessione USB 3.1 Gen1, mentre per le USB 3.1 Gen2 abbiamo utilizzato un Super Talent RAIDDrive 120GB TLC.
Sintesi

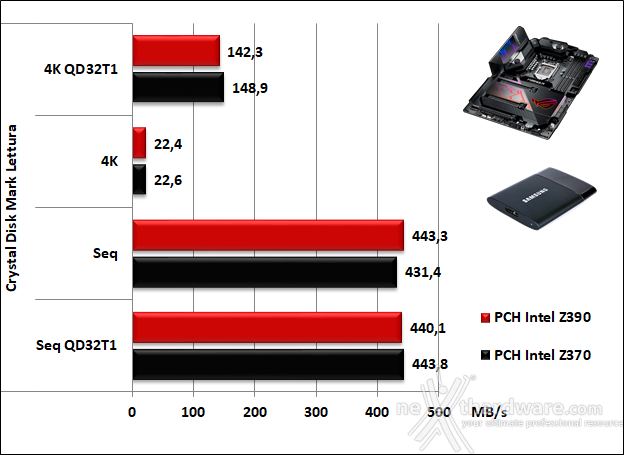

I risultati emersi ci indicano una lieve prevalenza del PCH Z370 su tre delle quattro modalità di test previste.

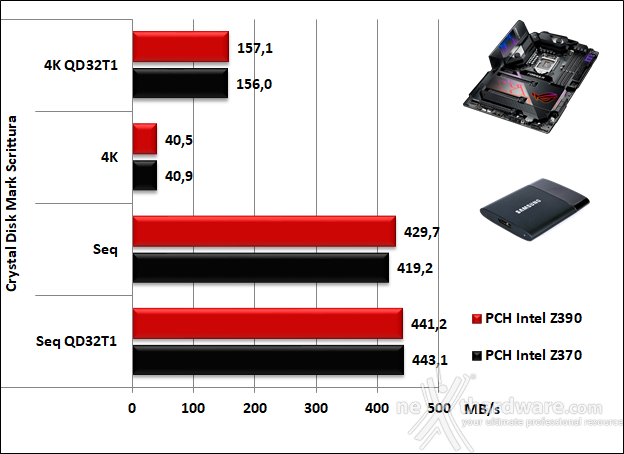

La prova in scrittura vede l'alternarsi dei due chipset nelle modalità sequenziali ed una sostanziale parità nell'utilizzo di pattern 4K in modalità random.

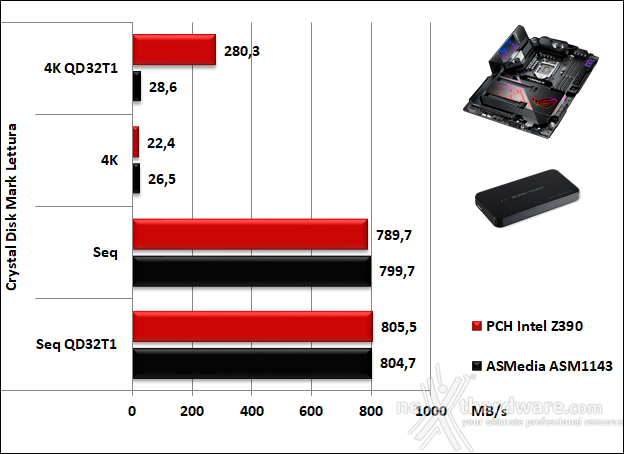

I test in lettura sulla porta USB 3.1 Gen2 ci mostrano valori del tutto simili tranne che nella modalità 4K QD32T1, dove il PCH Z390 della FORMULA fornisce una prestazione dieci volte maggiore rispetto al controller ASMedia.

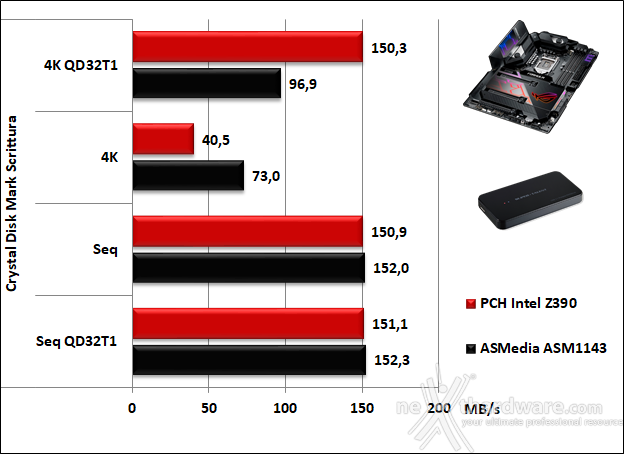

In scrittura riscontriamo una sostanziale situazione di parità nei test sequenziali ed un'alternanza dei due controller nei test random 4K.
