5. ConnettivitÃ

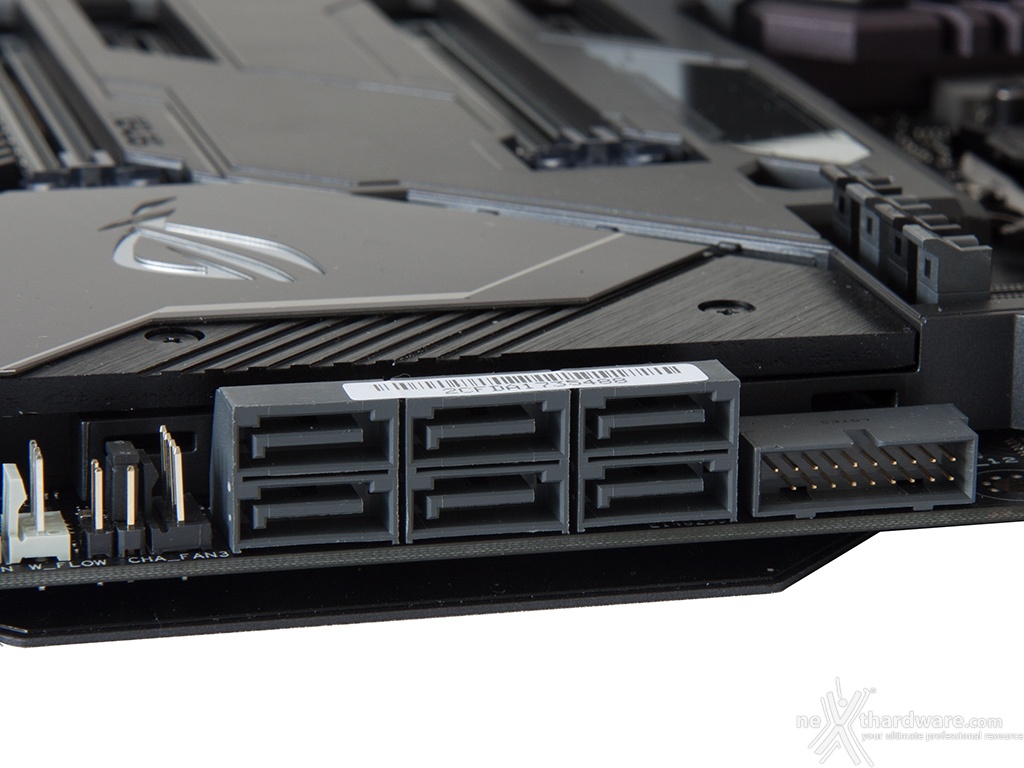

Porte SATA
La ASUS ROG MAXIMUS X FORMULA è dotata di sei porte SATA 6 Gbps pilotate direttamente dal PCH Intel Z370 e, quindi, garantiscono tutte il supporto alla tecnologia IRST (Intel Rapid Storage Technology) attraverso la quale si potranno creare configurazioni RAID di tipo 0, 1, 5 e 10.
Accanto ad esse è chiaramente visibile la porta USB 3.1 Gen1 predisposta per la connessione delle relative porte del front panel.
Connettori M.2 PCI-E
Grazie al supporto offerto dal nuovo chipset Intel Z370, la ASUS ROG MAXIMUS X FORMULA è in grado di offrire ben due slot M.2. senza utilizzare alcun controller di terze parti.
  |
  |   |
Per accedere al primo di essi, denominato M.2_1, bisognerà rimuovere preventivamente l'apposito dissipatore fissato tramite tre viti.
Come potete osservare lo stesso è realizzato in alluminio ed integra un inserto in plastica traslucida necessario a diffondere la luce del LED sottostante che va ad illuminare il logo ROG.
Un pad termico permette inoltre di interfacciare lo stesso al drive sottostante al fine di migliorare lo smaltimento del calore.
Il connettore supporta connessioni PCI-E 3.0 x4 (sino a 32 Gb/s) e SATA III risultando compatibile con drive di lunghezza da 42 fino a 110mm di entrambe le tipologie.
Questa soluzione, oltre ad essere molto gradevole per quanto concerne il lato estetico, è altrettanto funzionale qualora si utilizzi un SSD NVMe, notoriamente in grado di raggiungere temperature molto elevate con pesanti carichi di lavoro.
Il secondo connettore M.2, ovvero quello denominato M.2_2, è stato posizionato perpendicolarmente al PCB nello spazio compreso tra il margine inferiore della mainboard ed il primo.
  |   |
Tale disposizione, necessaria per evidenti motivi di spazio, richiede l'utilizzo di un apposito supporto removibile presente in bundle per l'eventuale installazione del drive.
Lo stesso consente il montaggio di unità con lunghezza pari a, rispettivamente, 42, 60 e 80mm, fornendo inoltre l'indubbio vantaggio di una migliore circolazione di aria con conseguenti minori temperature di esercizio.
Anche questo secondo connettore è PCI-E 3.0 x4 ma, sebbene per la maggior parte degli utenti non sarà un problema, non prevede la connessione SATA.
Molto importante, infine, il supporto della tecnologia IRST su entrambi i connettori con tutti gli annessi vantaggi che questa comporta, tra i quali spicca la possibilità di creare RAID a tre vie sfruttando un terzo SSD M.2 dotato di adattatore su uno slot PCIe.
Header USB 3.1 Gen2
La MAXIMUS X FORMULA, al pari di molte schede madri ASUS di ultima generazione, è dotata del connettore USB 3.1 Gen2 dedicato alla relativa porta presente sul pannello frontale di alcuni cabinet di recente uscita.
Lo stesso è pilotato da un controller ASMedia ASM3142 il quale ha a disposizione una larghezza di banda massima pari a 10 Gb/s ed è comunque retrocompatibile con le precedenti generazioni di dispositivi USB.
ROG Gaming Networking
Per massimizzare le prestazioni in game, la ROG MAXIMUS X FORMULA si avvale di un controller LAN Gigabit Ethernet Intel i219-V ed un modulo dual band WiFi 802.11ac, entrambi progettati per assicurare prestazioni di altissimo livello durante le sessioni online.
Tra le prerogative del chip Intel i219-V abbiamo una riduzione del carico sulla CPU, che quindi può operare in maniera più efficiente migliorando, ad esempio, il numero degli FPS e parametri relativi al TCP e UDP decisamente più alti rispetto alla media.
L'ottimizzazione della banda gaming viene gestita dal chip Intel i219-V perfettamente coadiuvato dal software GameFirst IV che classifica e prioritizza, in maniera automatica, le applicazioni sensibili alla latenza per i videogame online.
Il modulo dual band WiFi 802.11ac, oltre alla connessione senza fili, supporta anche lo standard Bluetooth 4.2 e, grazie alle due bande da 2,4GHz e 5GHz con tecnologia Multi User MIMO, consente di raggiungere la ragguardevole velocità di trasmissione dati di 867 Mbit/s.
Infine, abbiamo la tecnologia LANGuard, ovvero un particolare connettore di rete progettato per offrire una protezione 1,9 volte superiore rispetto alla norma nei confronti degli effetti dell'elettricità statica e fino a 2,5 volte (15kV) contro fulmini e sovratensioni che possono propagarsi sulla rete.
Pannello posteriore delle connessioni
La MAXIMUS X FORMULA adotta un pannello di I/O preinstallato che dovrebbe offrire una migliore schermatura dalle emissioni elettromagnetiche per le varie porte.
Le connessioni messe a disposizione sono, da sinistra verso destra, le seguenti:
- 1 pulsante per il BIOS Flashback + 1 pulsante per il CLRMOS;
- 2 connettori per antenna dual band ASUS 2T2R;
- 1 uscita video HDMI 1.4b + 1 uscita video DisplayPort 1.2;
- 4 porte USB 2.0;
- 4 porte USB 3.1 Gen1;
- 1 porta LAN RJ-45 +1 porta USB 3.1 Gen2 Type-A + 1 porta USB 3.1 Gen2 Type-C;
- 1 uscita ottica SPDIF + 5 jack audio HD.
La prima porta USB 2.0 in basso, adiacente al connettore HDMI, è deputata alla funzionalità BIOS Flashback.
