Porte SATA
La ASUS ROG MAXIMUS IX FORMULA è dotata di sei porte SATA 6 Gbps pilotate direttamente dal PCH Intel Z270 e, quindi, garantiscono tutte il supporto alla tecnologia IRST (Intel Rapid Storage Technology) attraverso la quale si potranno creare configurazioni RAID di tipo 0, 1, 5 e 10.
Connettori M.2 PCI-E
  |   |
Grazie al supporto offerto dal nuovo chipset Intel Z270, la ASUS ROG MAXIMUS IX FORMULA è in grado di offrire ben due slot M.2. senza utilizzare alcun controller di terze parti.
Per accedere al primo di essi, denominato M.2_1, bisognerà rimuovere preventivamente una parte del ROG Armor fissata tramite una vite che, una volta installato il drive, potremo tranquillamente riposizionare.
Il connettore supporta connessioni PCI-E 3.0 x4 (sino a 32 Gb/s) e SATA III risultando compatibile con drive di lunghezza da 42 fino a 110mm di entrambe le tipologie.
Questa soluzione, sicuramente molto gradevole per quanto concerne il lato estetico, potrebbe non essere altrettanto funzionale a causa della mancata circolazione di aria a diretto contatto con il drive M.2.
Qualora si utilizzi un SSD NVMe, notoriamente in grado di raggiungere temperature molto elevate con pesanti carichi di lavoro e con la tendenza ad attivare la funzionalità di throttling per contenere il calore generato, riteniamo sia preferibile rimuovere la copertura precedentemente menzionata oppure optare per un montaggio verticale sullo slot M.2_2.
  |   |
Come accennato in precedenza, il secondo connettore M.2, ovvero quello denominato M.2_2 è stato posizionato perpendicolarmente al PCB nello spazio compreso tra il margine inferiore della mainboard ed il primo connettore.

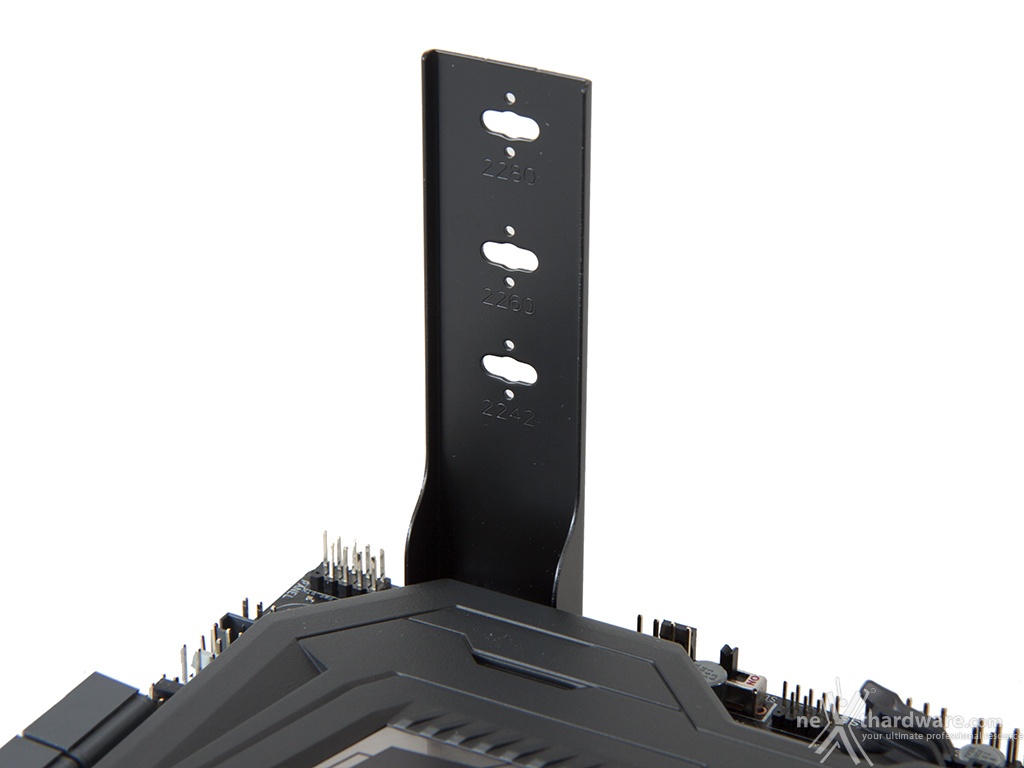

Tale disposizione, necessaria per evidenti motivi di spazio, richiede l'utilizzo di un apposito supporto removibile presente in bundle per l'eventuale installazione del drive.
Lo stesso consente il montaggio di unità con lunghezza pari a, rispettivamente, 42, 60 e 80mm, fornendo inoltre l'indubbio vantaggio di una migliore circolazione di aria con conseguenti minori temperature di esercizio.
Anche questo secondo connettore sfrutta 4 linee PCI-E 3.0 ma, sebbene per la maggior parte degli utenti non sarà un problema, non prevede la connessione SATA.
Molto importante, infine, il supporto della tecnologia IRST su entrambi i connettori con tutti gli annessi vantaggi che questa comporta, tra i quali spicca la possibilità di creare RAID a tre vie sfruttando un terzo SSD M.2 dotato di adattatore su uno slot PCIe.
Vista la scarsa diffusione di periferiche che utilizzano le nuove porte U.2, ASUS ha pensato bene di semplificare la progettazione del layout delle nuove mainboard ROG Z270 eliminandole dal PCB, dando però la possibilità di ricavarle da uno dei due connettori M.2 appena descritti tramite un accessorio opzionale.
Tale accessorio, denominato Hyper Kit, viene venduto separatamente ad un prezzo più che accettabile, consentendo di sfruttare pienamente la larghezza di banda massima supportata da questa tipologia di periferiche.Â
Pannello posteriore delle connessioni
A differenza di quanto visto sulla CODE, la ASUS MAXIMUS IX FORMULA adotta un pannello di I/O preinstallato che dovrebbe offrire una migliore schermatura dalle emissioni elettromagnetiche per le varie porte.
Le connessioni messe a disposizione dalla scheda sono, da sinistra verso destra, le seguenti:
- 1 pulsante per il CLRMOS + 1 pulsante per il BIOS Flashback;
- 2 connettori per antenna dual band ASUS 2T2R;
- 1 uscita video HDMI 1.4b + 1 uscita video DisplayPort 1.2a;
- 4 porte USB 2.0;
- 4 porte USB 3.0;
- 1 porta LAN RJ-45 + 1 porta USB 3.1 Type-A + 1 porta USB 3.1 Type-C;
- 5 jack audio HD + 1 uscita ottica SPDIF.
