5. ConnettivitÃ
Porte SATA
La ASUS ROG CROSSHAIR X670E EXTREME è dotata di sei porte SATA 6 Gbps, di cui le quattro interne pilotate direttamente dal chipset AMD X670E ed in grado, quindi, di garantire il supporto alla tecnologia AMD RaidXpert2 attraverso la quale si potranno creare configurazioni RAID di tipo 0, 1 e 10.
Le due porte più esterne sono invece gestite da un controller ASMedia 1061, non supportano il boot e nemmeno la modalità RAID.
Connettori M.2 PCI-E
La mainboard offre due slot M.2 posizionati sul lato sinistro: il primo, denominato M.2_1, è collocato nello spazio compreso fra il dissipatore del chipset ed il secondo slot PCIe, mentre il secondo, denominato M2_2, si trova in posizione quasi contrapposta, ma leggermente spostato verso l'esterno.
Entrambi sono pilotati direttamente dalla CPU e supportano SSD PCIe 5.0 x4 con lunghezze fino a 80mm.
I due slot supportano la tecnologia AMD RaidXpert2 con la quale è possibile realizzare configurazioni RAID NVMe (0, 1, 10).
A causa del numero limitato di linee PCIe a disposizione, l'utilizzo dello slot M2_2 dimezza la velocità dei due slot PCIe x16 che passano, rispettivamente, a x8 e x4.
Al pari delle più recenti mainboard per Intel del produttore, anche la nuova ASUS ROG CROSSHAIR X670E EXTREME beneficia della tecnologia M.2 Q-Latch, ovvero un sistema di blocco dei drive di tipo "tool free" che sfrutta una levetta rotante in plastica.
ROG GEN-Z.2
La ASUS ROG CROSSHAIR X670E EXTREME dispone di uno slot Gen-Z.2 progettato per accogliere il ROG Gen-Z.2 Adapter che permette di espandere ulteriormente il comparto di storage.
![]() | ![]() |
![]() | ![]() |
Il ROG Gen-Z.2 Adapter è progettato per alloggiare due SSD M.2, di cui uno, PCIe 4.0 x4 gestito dal chipset, che andrà montato sul lato del PCB rivolto verso la CPU (foto di DX) ed un altro, PCIe 5.0 x4 PCIe pilotato dalla CPU, che andrà installato sul lato rivolto verso l'esterno.
Il ROG Gen-Z.2 Adapter è dotato di un elegante dissipatore in alluminio nero con finitura satinata, suddiviso in due metà che vanno ad interfacciarsi con i drive tramite efficienti pad termici di produzione Laird.
Questo adattatore è stato progettato per raffreddare i bollenti spiriti dei nuovi SSD PCIe 5.0 che, a quanto pare, saranno dei veri e propri fornetti, motivo per cui la porzione di dissipatore loro destinata è costituita da una piastra in alluminio pressofuso dello spessore di 11,5mm contro i 3,5mm della parte opposta.
Oltre alla piastra di maggiore spessore è previsto anche un blocco di lamelle in alluminio sulla parte superiore ed una heatpipe in rame che trasporta il calore proveniente dalla parte a contatto con il drive.
PCIe 5.0 M.2 Card
![]() | ![]() |
![]() |
Per coloro che vogliono avere un'alternativa ai due slot M.2 onboard, ASUS offre nella dotazione accessoria una PCIe 5.0 M.2 Card, da collegare sullo slot PCIEX16_2, in grado di ospitare un drive SSD PCIe 5.0 con lunghezza compresa tra 42 e 110mm.
La stessa prevede un elegante dissipatore in alluminio nero spazzolato suddiviso in due metà , di cui una va ad interfacciarsi con il drive tramite un pad termico, che racchiudono il PCB come un sandwich e sono fissate tra loro con quattro viti.
Purtroppo, anche in questo caso, l'utilizzo della scheda, a causa del numero di linee PCIe limitate e della relativa condivisione di risorse, dimezza la velocità dello slot PCIEX16_1 che funzionerà a x8.
Header USB 3.2Â Gen2x2 e Gen1
La ROG CROSSHAIR X670E EXTREME dispone di un header USB 3.2 Gen 2x2 posto alla sinistra del connettore ATX, pilotato dal chipset AMD X670E, che permette di utilizzare questa tipologia di connessione nei pannelli di I/O presenti sugli chassis di ultima generazione.
Quest'ultimo assicura una velocità doppia (20 Gbps) rispetto al Gen2 (10 Gbps), consentendo di sfruttare al meglio la velocità degli SSD esterni di recente produzione.
Per coloro che non dispongono di un case dotato di una USB-C sul pannello di I/O, il produttore ha previsto una porta USB 3.2 Gen 2x2 Type-C anche sul back panel, che permetterà di sfruttare le velocissime periferiche compatibili.

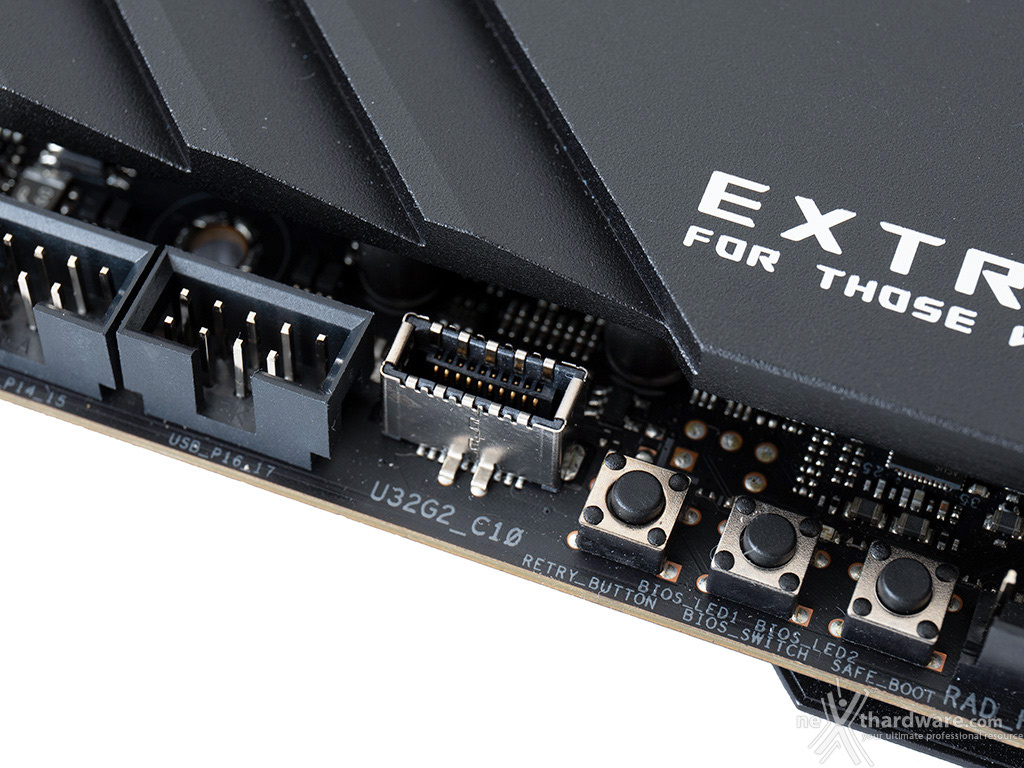

Spostandoci sul bordo sinistro, invece, troviamo un header USB 3.2 Gen 2 con velocità fino a 10 Gbps.
![]() | ![]() |
Al fine di garantire la compatibilità con le periferiche più datate, la mainboard dispone di due header USB 3.2 Gen1 situate alla destra del blocco di porte SATA e altrettante USB 2.0 posizionate invece sul bordo sinistro.
Porte USB 4 Type-C
Un'altra delle prerogative della ROG CROSSHAIR X670E EXTREME è l'adozione della tecnologia USB 4.0, che viene implementata attraverso due porte USB Type-C presenti sul back panel, entrambe gestite da un controller Intel JHL8540.
Ciascuna porta USB4 offre fino a 40 Gbps di larghezza di banda bidirezionale per i più recenti dispositivi e unità superveloci.
Oltre alle classiche periferiche USB Type-C, possiamo collegare anche un monitor 8K se una delle due porte è in uso, oppure due monitor 4K.
Ethernet 2.5 & 10GbE LAN + Wireless
Per massimizzare la resa in game, la ROG CROSSHAIR X670E EXTREME implementa una sezione networking di ottimo livello, che comprende due porte Gigabit Ethernet ed un modulo Intel WiFi 6E 802.11ax (2T2R & Bluetooth 5.2).
La porta Ethernet di destra è pilotata da un controller Intel I225-V 2.5GbE, che ha tra i suoi punti di forza una riduzione del carico sulla CPU la quale può operare in maniera più efficiente migliorando, ad esempio, il numero degli FPS e parametri relativi a TCP e UDP, decisamente più alti rispetto alla media.
Quella di sinistra è invece gestita da un velocissimo controller Marvell AQtion AQC113CS 10GbE in grado di gestire velocità fino a 10 Gbps.
Pannello posteriore delle connessioni
La ROG CROSSHAIR X670E EXTREME utilizza un pannello di I/O preinstallato in grado di offrire una migliore schermatura dalle emissioni elettromagnetiche per le varie porte, che integra un pulsante per il CLRMOS ed un pulsante per il BIOS FlashBack.
Le connessioni messe a disposizione sono, da sinistra verso destra, le seguenti:
- 3 porte USB 3.2 Gen2 Type-A + 1 porta USB Type-C (USB 3.2 Gen2);
- 1 porta LAN RJ-45 + 1 porta USB 3.2 Gen2 Type-A + 1 porta USB Type-C (USB 4.0);
- 1 porta LAN RJ-45 + 1 porta USB 3.2 Gen2 Type-A + 1 porta USB Type-C (USB 4.0);
- 3 porte USB 3.2 Gen2 Type-A + 1 porta USB Type-C (USB 3.2 Gen2x2);
- 2 connettori SMA per antenna WiFi 2T2R;
- 5 jack audio HD + 1 uscita ottica SPDIF.
