5.LCD poster & Keyboard TweakIt Control
Il Poster non è nient'altro che un piccolo display LCD Alfanumerico collegato ad un circuito di controllo presente sulla scheda madre. Durante la fase d'avvio, se viene riscontrato un'errore, la sua sequenza si interrompe. Sul display rimane visualizzato il nome di quale componente non permette il termine della sequenza di boot.
| LCD POSTER | |
Keyboard tweakIt Control
Keyboard tweakIt Control permette di modificare le impostazioni di sistema senza dover accedere al bios, per utilizzare questa interessante feature dobbiamo munirci di una tastiera PS2 ed abilitare la sua voce nel bios della scheda.
Al successivo avvio premendo sulla tastiera PS2 il tasto “P” per due secondi, sarà possibile accedere al menù del sistema utilizzando il display del LCD Poster.
| | |
| | |
| | |

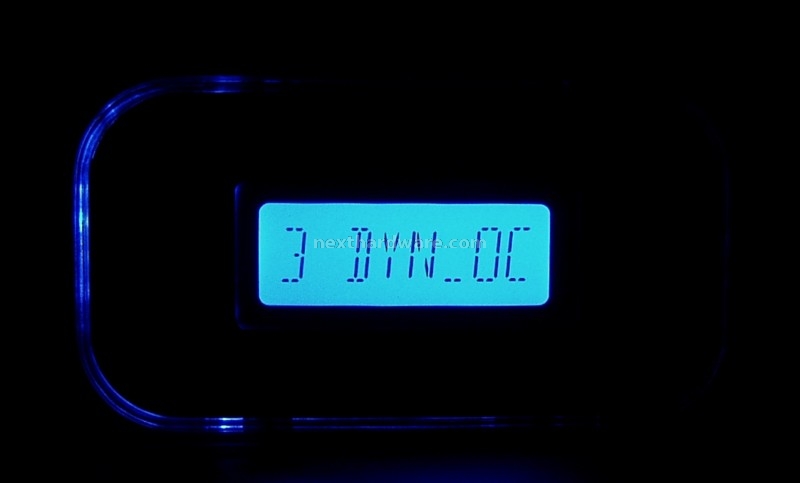

| I menù disponibili sono: 1 HW INF : Permette di visualizzare le tensioni, le temperature, la velocità ventole, frequenza della CPU 2 DYN OV : Modifica le tensioni di CPU, IOH, DRAM, ICH, QPI, CPU PLL 3 DYN OC : Modifica la frequenza del BCLK in step di 1MHZ e in step di 0,2MHZ 4 DE BUG : Permette di visualizzare gli errori sul LCD al boot come stringa di testo o come codice d'errore 5 BATCH : File 1 o file 2, carica delle impostazioni salvate nel bios del sistema nei rispettivi slot 1 e 2 6 MemOK : Funzione attualmente non attiva da questo menu. | |
