4.Il PCB visto da vicino


Andiamo ad esaminare le componenti utilizzate su questa scheda madre di AsusTek .


Sistema di raffreddamento


Asus Rampage II GENE X58 4.Il PCB visto da vicino 1

Asus Rampage II GENE X58 4.Il PCB visto da vicino 2

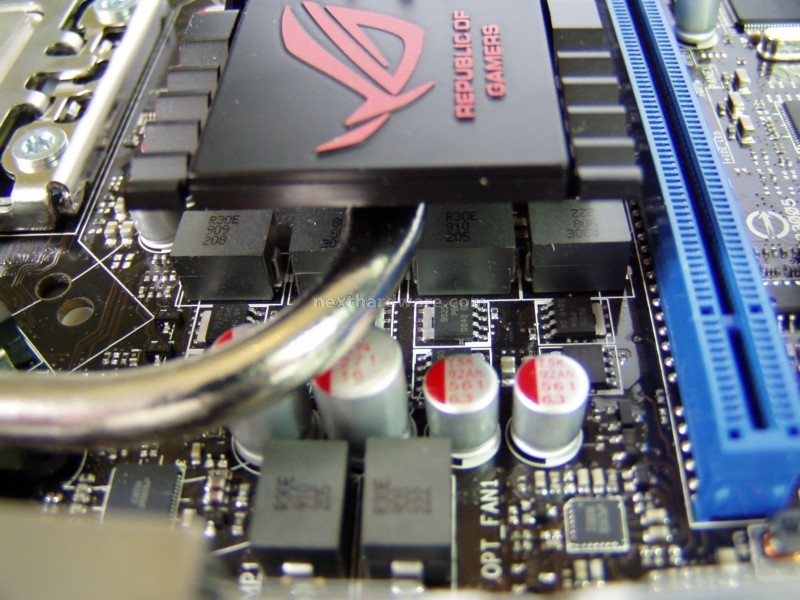

Per il raffreddamento del Chipset vengono utilizzati due dissipatori passivi in allumino, Il dissipatore dell'IOH X58 è collegato tramite un dotto di calore con i Mosfet di potenza vicino alla CPU. Durante l'utilizzo sono stati raffreddati con una ventola da 120mm da 1000RPM e non hanno mai raggiunto temperature elevate.


Sezione d'Alimentazione della scheda


Asus Rampage II GENE X58 4.Il PCB visto da vicino 3

Asus Rampage II GENE X58 4.Il PCB visto da vicino 4

L'alimentazione della scheda viene gestita da più regolatori di tensione, le fasi d'alimentazione della scheda madre sono divise in: otto fasi per la CPU, quattro per il blocco IOH e ICH10 , due per la tensione del VTT/VQPI e due per la DRAM . Il regolatore di tensione della CPU utilizzato su questa scheda, appartiene alla famiglia “ EPU 6-Engine” , viene prodotto da Analog Device per AsusteK. L'EPU 6-Engine monitora costantemente il carico di lavoro della CPU fornendo l'adeguato apporto di corrente in ogni ambito d'utilizzo permettendo di disattivare alcune delle fasi, quando non sono utilizzate dal microprocessore, diminuendo così gli sprechi ed i consumi generali del sistema.


Porte IDE/SATA


Asus Rampage II GENE X58 4.Il PCB visto da vicino 5

Asus Rampage II GENE X58 4.Il PCB visto da vicino 6

Il Southbridge ICH10 installato sulla Rampage II Gene supporta le sette porte SATA presenti sul lato posteriore del PCB della scheda madre, in modalità ATA e RAID 0, 1, 5, 10 . La sola porta EIDE (posizionata dietro la presa di alimentazione a 24pin), viene gestita dal controller Jmicron JBM363 che si occupa inoltre della porta e-SATA presente sul back panel della mainboard. La disposizione delle porte SATA risulta molto agevole in ogni configurazione anche multi VGA.



I/O Back panel


Asus Rampage II GENE X58 4.Il PCB visto da vicino 7

Completa la dotazione di porte verso l'esterno:

1 x PS2 Tastiera

6x USB 2.0

1x IEEE 1394

1x e-SATA

1x LAN 10/100/1000 (RTL8111C)

6x Uscite Jack audio Analogico 7.1

1x Uscita Ottica Spdif (Sony/Philips digital interface)

1x Tasto Clear Cmos

Asus Rampage II GENE X58 4.Il PCB visto da vicino 8

L'insieme dei chip adibiti al controllo delle funzionalità avanzate della scheda.

Winbond W83667HG-A Controller I/0

Realtek RTL8111C Scheda di rete

VIA VT6315N Host Control porta Firewire IEEE1394

ITE IT8268R No Jumper Switch Overclock Control

Asus Rampage II GENE X58 4.Il PCB visto da vicino 9

I due Chip I-ROG si occupano di tutte le funzionalità avanzate del sistema in Overclock.
