1. Confezione e Scheda
ASUS ha da sempre prestato particolare attenzione nel packaging dei propri prodotti e la HD 7970 DirectCU II non fa eccezione.

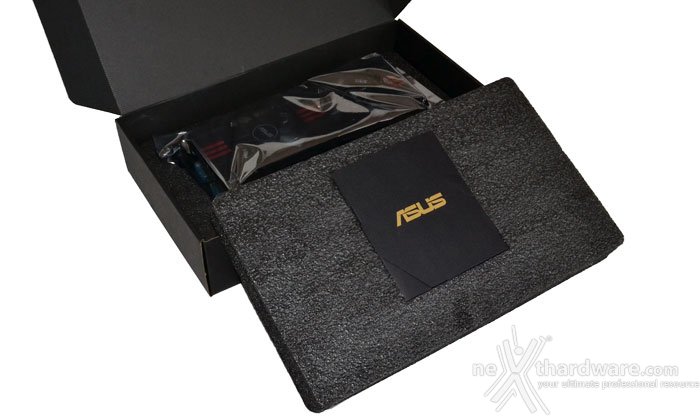

La scheda è accuratamente imballata in un busta antistatica e tutti gli accessori sono riposti all'interno della scatola interna.
Le porte DVI, il connettore PCI-E 3.0 ed i connettori CrossFire sono sormontati da cappucci in plastica che ne garantiscono la protezione fino al loro utilizzo.

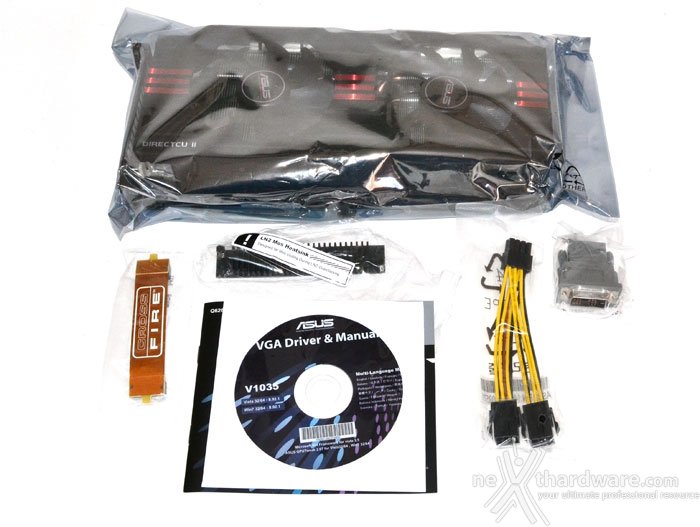

Nella confezione oltre alla scheda troviamo:
- 1 cavo di alimentazione da 2 PCI-E 6 pin a 1 PCI-E 8 pin
- 1 adattatore DVI-HDMI
- 1 bridge CrossFire
- 1 dissipatore in alluminio per i Mosfet
- 1 manuale d'installazione rapida
La scheda risulta piuttosto voluminosa con un ingombro effettivo che è pari a tre slot PCI.
Il profilo superiore eccede la normale altezza delle schede PCI-E; la HD 7970 DirectCU II potrà quindi essere installata solo in chassis di dimensioni generose, al pari di molte altre schede video personalizzate prodotte da altri brand.
Il retro del PCB è coperto da una placca in alluminio che garantisce sia una migliore dissipazione del calore prodotto dalla scheda, sia un'ulteriore protezione contro i danneggiamenti accidentali.

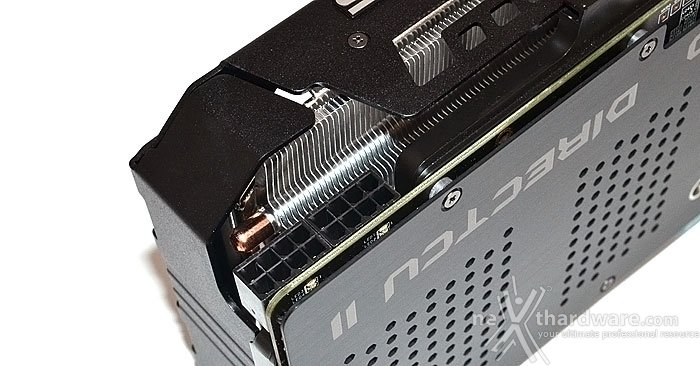

A differenza del modello di riferimento AMD, la HD 7970 DirectCU II di ASUS richiede 2 connessioni di alimentazione PCI-E 8 pin, disponendo così di un massimo di 375W in luogo dei canonici 300W forniti dalla coppia di connettori PCI-E 6 pin + PCI-E 8 pin.
La sezione di alimentazione dalla HD 7970 DirectCU II è composta da 12 fasi con tecnologia DIGI+ VRM.
Per migliorare l'affidabilità della scheda video, ASUS ha deciso di utilizzare condensatori allo stato solido e induttori progettati appositamente per resistere a condizioni di utilizzo estreme.
Il "segreto" di ASUS è l'adozione di una innovativa tecnologia, denominata Super Alloy Power, che fa uso di una speciale lega con particolari caratteristiche magnetiche, di resistenza termica e anticorrosive, che dovrebbero garantire una vita di 2.5 volte più lunga rispetto ai componenti tradizionali, con temperature di funzionamento inferiori fino a 35°C circa.
