Asus P5E3 WS Professional





In questa pagina si settano tutte le funzionalità della CPU, dal moltiplicatore alle funzionalità di risparmio energetico (C1E Support e Intel ® SpeedStep(TM) Tech.), alla protezione temica del processore (CPU TM Function).

In questa pagina è possibile settare tutto ciò che riguarda la frequenza di funzionamento del FSB, la frequenza di strapping del northbridge, il moltiplicatore della CPU e delle RAM con le relative frequenze di funzionamento, nonché i timings delle RAM.





Il settaggio della voce Ai Overclock Tuner potrà assumere i seguenti valori:

• Auto ed in questo caso sia il FSB che la CPU saranno settate ai valori di default e le RAM ai valori immagazzinati nel SPD.

• N.O.S. Che sta per “Non-delay-Overclocking-System“ che rappresenta una particolare modalità di overlcock “dinamico in funzione del caricoâ€� inventata da Asus.

• X.M.P. (eXtended Memory profile) che invece consente di impostare le memorie ai valori di targa dichiarati dal costruttore grazie ad una particolare tecnologia che memorizza nelle aree non utilizzate dai valori standard JEDEC del SPD tali valori che poi sono letti dal bios della motherboard.

• Manual che consente di impostare tutti i parametri manualmente

La frequenza di FSB è impostabile a step di 1 MHz da 200 MHz fino al valore di 800 MHz.

Da segnalare il fatto che i timings della RAM impostati sono visibili tramite le voci Pri. E Sec. Information.

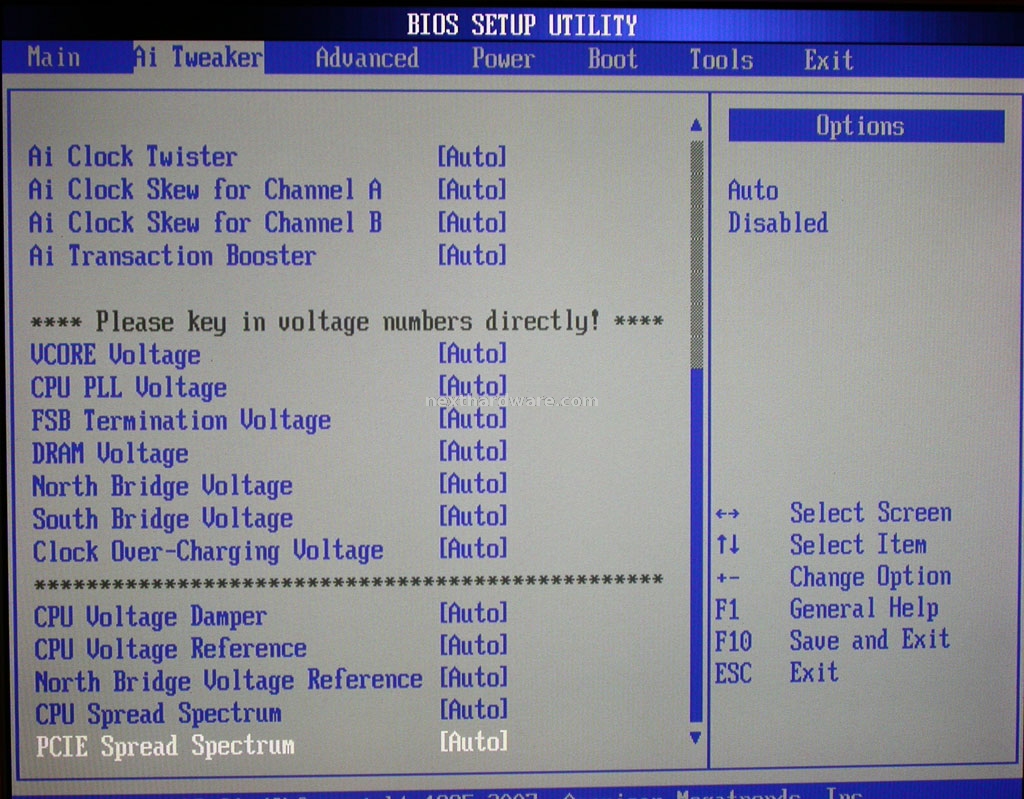

Da notare anche i valori Ai Clock Twister che consente di modificare l'ampiezza del segnale che viene utilizzato nel bus dati delle memorie e i due settaggi Ai Clock Skew che invece intervengono sulla fase di tale segnale ( per chi volesse saperne di più sullo skew http://en.wikipedia.org/wiki/Clock_skew) . Facendo un tuning fine di questi parametri si migliora (o si peggiora se si inseriscono valori errati) la capacità della motherboard di interfacciarsi con le memorie e quindi la capacità di funzionamento a default e in overclock delle stesse. Sfortunatamente data la natura di questi parametri non esistono settaggi validi in tutti i casi, ma questi settaggi variano caso per caso al variare delle memorie, degli slot utilizzati e anche da motherboard a motherboard. Quindi per trovare i valori ottimali e spingere al massimo le memorie bisogna provare, provare provare... se vi manca la pazienza lasciateli su auto.





Le ultime voci di questa sezione del bios riguardano lo Spread Spectrum per la CPU e per il bus pci express che consentono di ottimizzare il consumo di energia (e che si consiglia vivamente di disabilitare se si fa overclock in quanto fonte di instabilità).

Inoltre è presente la voce CPU Voltage Dumper che consente di ridurre il vdrop della tensione di alimentazione della CPU. A tal proposito si ricorda che il vdrop non è un difetto del circuito di alimentazione della CPU, ma bensì è un requisito di progettazione dell'alimentazione imposto dalle CPU Intel. Questo requisito consente di minimizzare i picchi di tensione nel passaggio del carico del processore da idle a full e viceversa, consentendo di evitare danneggiamenti del processore. Per ch volesse saperne di più consiglio vivamente di leggersi il seguente articolo: http://www.anandtech.com/.. ../...aspx?i=3184&p=5

Le voci CPU e Northbridge Voltage Reference consentono di fare un tuning fine dei valori di tensione di alimentazione di default del processore e del northbridge.

In questa sezione sono presenti le tensioni di alimentazione di tutti i componenti del sistema. Alla CPU è possibile applicare un voltaggio massimo di 1,70 volt che è un valore più che sufficiente per un utilizzo con overclock anche spinti del sistema.





Al circuito di aggancio di fase interno alla CPU è possibile applicare un voltaggio massimo di 2,70 volt che è un valore più che sufficiente per un utilizzo con overclock anche estremi del sistema. Il PLL (Phase Loked Loop) è il circuito di aggangio di fase interno del processore che consente di sincronizzare il bus interno del processore con il bus quad pumped esterno. Più elevata è la tensione di alimentazione di tale circuito è più stabile è il processore con alti FSB. Ovviamente essendo una tensione di alimentazione che interviene su un componente interno del processore c'è i rischio che si danneggi il processore con valori elevati di CPU PLL Voltage.

Al bus FSB è possibile applicare una tensione di alimentazione massima di 1.50 volt. Questa tensione è più che sufficiente per ottenere una buona stabilità dei segnali che viaggiano sul FSB anche in presenza di overclock spinti del sistema.





Alle RAM è possibile applicare un voltaggio massimo di 2,78 volt che è un valore più che sufficiente per un utilizzo con overclock anche estremi del sistema. Si ricorda che la tensine di alimentazione standard delle DDR3 è pari a 1,5 volt.

Al northbridge è possibile applicare una tensione di alimentazione massima di 1.75 volt. Questa tensione è più che sufficiente per ottenere una buona stabilità del northbridge e del memory controller integrato anche in presenza di overclock spinti delle RAM installate sul sistema.





Anche la tensione di alimentazione del southbridge è più che adeguata anche in considerazione del fatto che l'aumento di tale tensione non incide più di tanto sulla stabilità dell'overclock.

Questo valore consente una massima tensione di 1,0 volt. Aumentando tale tensione si stabilizzano il circuito che genera il segnale di clock, consentendo di avere un segnale di clock più pulito e una maggiore stabilità nell'overclock.
