5. Connettività
Porte SATA, SATA Express e Connettore U.2
La ASUS MAXIMUS VIII EXTREME ASSEMBLY offre otto porte SATA 6Gbps, due SATA Express ed una U.2, posizionate sul bordo anteriore sinistro e tutte ruotate di 90° rispetto all'asse del PCB al fine di facilitare l'occultamento dei cavi di collegamento.
Osservando l'immagine in alto, procedendo da sinistra verso destra, incontriamo per primo il connettore U.2 in grado di supportare periferiche PCIe 3.0 x4 NVMe, poi troviamo il blocco composto dalle due porte SATA Express, quindi le due SATA pilotate da un controller ASMedia ASM1061 e, infine, le ultime due SATA gestite dal PCH Z170.
Nonostante l'impiego di un controller di terze parti, i limiti imposti dal chipset fanno sì che le due porte SATA Express e quelle di tipo SATA gestite dal PCH Z170 condividano ben quattro connettori fisici oltre ad un buon numero di linee elettriche a disposizione.
Tutte le porte supportano le modalità RAID 0, 1, 5 e 10, ma dal momento che sono quasi tutte gestite dal PCH Z170, che deve in qualche modo limitarne le risorse, non sono utilizzabili in contemporanea quando i connettori M.2 o U.2 sono popolati.

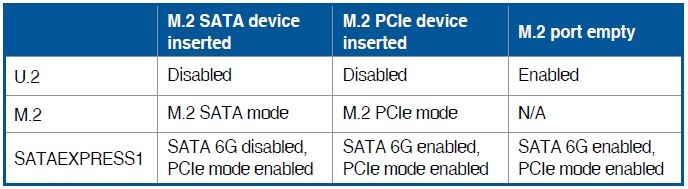

La tabella in alto riassume in maniera abbastanza chiara gli schemi da seguire in base alle periferiche che andremo a collegare alla nostra mainboard.
Connettore M.2 PCI-E
La ASUS MAXIMUS VIII EXTREME ASSEMBLY offre un connettore M.2 PCIe posizionato nelle vicinanze del PCH, in grado di ospitare SSD di tutte le lunghezze attualmente disponibili sul mercato (42, 60, 80 e 110mm) grazie alla presenza di quattro distinti punti di ancoraggio.
Il connettore è in grado di garantire velocità fino a 32 Gb/s utilizzando SSD PCIe 3.0 x4 o fino a 6Gb/s utilizzando unità SATA.
Come per i SATA e SATA Express, a causa delle limitazioni sulla banda, l'utilizzo del connettore M.2 in contemporanea con le altre tipologie di porte deve tenere conto dello schema riportato in precedenza.
Pannello posteriore delle connessioni
Il pannello posteriore di I/O della ASUS MAXIMUS VIII EXTREME ASSEMBLY offre quanto di meglio si possa desiderare da una mainboard di alto livello, compresa un'elegante cover removibile in materiale plastico che, oltre a fornire adeguata protezione meccanica, dovrebbe offrire una buona schermatura dalle emissioni elettromagnetiche per le varie porte.
Le connessioni messe a disposizione dalla scheda sono, da sinistra verso destra, le seguenti:
- 1 pulsante per il CLRMOS + 1 pulsante per il BIOS Flashback;
- 2 porte USB 3.0 + 2 porte USB 3.1 Type-A;
- 3 connettori per antenna dual band ASUS 3T3R;
- 1 uscita video HDMI + 1 uscita video DisplayPort;
- 1 porta LAN RJ-45 + 1 porta USB 3.1 Type-A + 1 porta USB 3.1 Type-C;
- 1 porta combo PS2 + 2 porte USB 3.0;
- 5 jack audio HD + 1 uscita ottica SPDIF.
